电视导播学第四章 电视现场实况转播中的常用设备
不同类型电视节目的现场制作与导播概要
（2）切入短片镜头 访谈节目如果要播放外拍的素材镜头，或者诸如情 景再现、场景再现等由演员表演的镜头，会使现场 显得活跃，也会使节目生动好看。
四、访谈节目导播应注意的问题 1，访谈节目一般不会活跃，此类节目引人入胜 之处不是画面如何漂亮，镜头编辑得如何讲究，而 是话题的引人入胜。主持人应把握话题的走向，问 话要击中要害、恰到好处。 2.访谈节目都会经过后期编辑，尤其是带观众的 访谈节目，导播工作可稍放松。为活跃节目气氛， 可加入背景音乐。
3.音频 无线话筒为主 观众打电话参与的项目，可使用电话桥，将电话的 微弱信号放大的设备，现场的主持人可以通过话筒 与观众在电话中交流。 这些声音都成为PGM信号的音频信号，进入直播或 录制 4.灯光 灯光系统除了一般的照明外，也可采用追光灯和电 脑摇头灯，放烟雾，打光柱，以烘托现场气氛。
二、景别调度和画面切换 1.主持人景别设计 拍摄时，如果是一个主持人，镜头可从人全推到中 近景，如果两个主持人，可从两人全景推到两人中 近景。

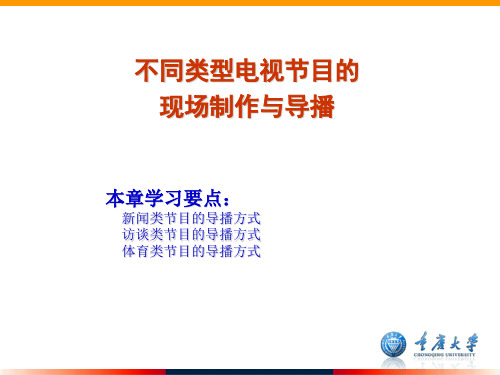

不同类型电视节目的 现场制作与导播
本章学习要点：
新闻类节目的导播方式 访谈类节目的导播方式 体育类节目的导播方式
非诚勿扰机位设置
机位设置
（一）直播机位是由摄像机的拍摄位置和摄像 机的拍摄高度构成的。 拍摄位置指摄像机三脚架架设的具体位置，确 定拍摄距离。
拍摄高度是指确认摄像机的拍摄高度，以获得 镜头的正面、侧面、平视、仰视或俯视的拍摄效 果。 每个机位最基本的配置是摄像机和三脚架，
不同的机位设置决定了不同的表达方式、表达 程度，因而也必然会产生不同的表达效果。 任何一个机位的设置，都必须考虑每个镜头的被 摄主体是什么，被摄主体的表现形式是什么，包括 主体自身的行为、状态、程度；它与周边人或物的 关系；它的活动区域和范围的界定等。 只有这样才能更好地发挥每个镜头的创作性，以 获得镜头表达的深刻性。
教学配套课件电视导播学
第三节 电视导播人员的素质要求
一、电视业务方面
（一）掌握电视业务技术 （二）精通画面语言知识 （三）熟悉导播文案指令 （四）具有一定艺术素养
二、知识修养方面
1.基础知识 2.专业知识 3.行业、习俗知识 4.政治及社会常识
三、身心素质方面
1.身体素质 2.智力素质 3.心理素质
四、思想素质方面
（一）功能指派部分 （二）交叉母线部分 （三）特技效果转换部分 （四）图形/数字键盘 （五）渐隐到黑及下游键部分 （六）编辑控制器及GPI按键
（七）菜单控制部分 （八）特技控制部分 （九）用户编辑部分 （十）快拍部分 （十一）定位部分
第七节 拾音话筒
由于开展现场实况转播对同期声的音质和音 效的要求都比较高，因而对现场声响多是以外接 话筒或另外布设话筒来拾取。
第二节 当今现场实况转播工作的特点
具有如下一些特点：
一、技术水平不断提高 二、劳动强度逐渐减小 三、涉及题材日益广泛 四、形式种类不断增多 五、艺术手法日臻成熟 六、各种流派逐渐形成 七、转播成本不断降低 八、运用逐渐走向普及
本章复习与思考
• 1.想想作为一名未来的电视新闻工作者，现在应往 哪些方面努力才能适应未来的电视导播岗位的工 作需要？
• 2.收看电视台近期开展的一个现场实况转播节目， 分析其在内容叙述方面的特点。
第四章 电视现场实况转播中的常用设备
第一节 摄像机 第二节 录像机 第三节 监视器 第四节 字幕机 第五节 虚拟演播室 第六节 视频切换台 第七节 拾音话筒
第八节 调音控制台 第九节 摄像机控制器 第十节 导播工作系统中的其他常用设备 第十一节 转播车 第十二节 各种拍摄用的辅助设备 第十三节 部分常用的拍摄照明设备 第十四节 节目信号发送传输设备
广播电视台数字高标清转播车系统及附属设备
广播电视台数字高标清转播车系统及附属设备广播电视台数字高标清转播车系统及附属设备是一种先进的技术设备，用于转播各类节目和活动的高清视频信号。
该系统由一系列主要设备和附属设备组成，以实现高质量、高效率的视频转播。
主要设备包括：高清摄像机、数字视频转换器、视频编码器、混频器、切换器、音频设备、通信设备等。
这些设备相互配合，完成对现场活动的获取、处理和传输。
高清摄像机能够捕捉到最真实的图像，数字视频转换器将模拟视频信号转换为数字信号，视频编码器将数字信号进行编码压缩，以便于传输和存储。
混频器和切换器可以进行画面切换和多画面合成，以满足不同直播需求。
音频设备负责对声音信号的采集和处理，通信设备则提供了与场外进行实时交流的功能。
附属设备包括：移动卫星接收器、无线摄像机、电源供应设备、光纤通信设备等。
移动卫星接收器能够接收到来自卫星的信号，并将其转化为可用的视频信号。
无线摄像机可以灵活地进行拍摄，无需受到有线连接的限制。
电源供应设备为整个系统提供稳定的电力供应，确保设备正常工作。
光纤通信设备则可以实现高速、稳定的视频和音频传输。
通过这些设备的运作，广播电视台可以实现高清、高标清的视频转播。
无论是体育赛事、演唱会、新闻发布会还是各类表彰活动，都可以通过高清摄像机将现场情况实时传输到转播车中，经过处理和编码后再传输给观众。
观众可以通过电视、互联网等渠道观看到画面清晰、流畅的转播内容。
广播电视台数字高标清转播车系统及附属设备的应用，不仅提升了转播质量，也增加了观众的视觉享受。
同时，该系统还能够为广播电视台提供更多的商业机会，例如赞助商的广告植入等，为电视台带来更多的收益。
总之，广播电视台数字高标清转播车系统及附属设备的引入，不仅为转播工作带来了更大的便利和效率，也提升了观众的视觉体验，同时为电视台创造了更多商业价值。
它的应用将进一步推动广播电视行业的发展。
广播电视台数字高标清转播车系统及附属设备是现代广播电视行业的重要工具，其应用范围广泛，包括体育赛事、演唱会、新闻发布会，甚至包括政治大会等各种类型的活动。
电视节目导播
第1章电视节目导播概述第一节关于电视节目导播的概念一、导播是一个工种、岗位的名称⏹具体的说，电视节目导播是多讯道电视节目制作中一个工种、岗位的名称。
(一)什么是多讯道节目制作方式1.多机拍摄2.多讯道制作。
多讯道实际上指的是多个视频讯号来源的通道。
◆视频讯号包括演播现场的多个讯道摄像机采集的多个画面；提前制作好的插播片、计算机播放的各种视频图形图表、来自于网络的实时视频；通过卫星与微波通信技术将远距离摄录的画面传送回来的信号。
◆多讯道制作与多机拍摄的区别不仅在于画面来源的复杂性，多讯道制作方式的核心更在于它必须有一个切换系统。
通过视讯切换器（切换台）将多个讯号来源随时进行选切并输出一路信号以供直播或录制。
导播的岗位就随承担了多讯道画面的调度选切工作，这个集结、选择再输出的过程是多机拍摄的制作方式所没有的。
(二)多讯道节目制作方式的种类1.ESP即“电子演播室制作”方式◆指在电视台的演播室中通常进行的录制方式。
◆中央电视台春晚大多是在中央电视台一号演播大厅使用期连通的导播间，通过ESP的制作方式进行现场直播的2.EFP即“电子场地制作”方式◆是对一整套适用于电视台以外的现场进行即时摄制作业的电视设备的统称。
它包括两台以上的摄像机、一个完整的视讯切换系统、一个完整的音频操作系统以及其他相关的辅助设备。
它可以对发生的事件或节目演出做现场直播或现场录制。
◆它包括两种情况：一是把一个有固定讯道容量的转播车弄到制作现场进行录制或直播工作；二是用设备车将相关机器设备运送到现场，在现场连同视频与音频系统，并建立一个临时的录制工作间。
◆每台转播车的多讯道容量是在该车制造出厂时就已经设计完成的。
3.复合ESP/EFP/ENG多种形式的综合制作方式◆ENG是指电子新闻采集，使用便携式摄像录像设备来采集电视新闻，适合于现场拍摄，需剪辑，分前期拍摄、后期剪辑两个阶段。
◆这种综合的多讯道制作方式可以最大限度地帮助转播者完成对事件的还原，并能极大地丰富节目的外在形态。
电视导播学电视现场实况转播的发展情况及其工作特点
2023电视导播学电视现场实况转播的发展情况及其工作特点CATALOGUE目录•电视现场实况转播的发展情况•电视导播学的概述•电视导播在实况转播中的工作特点•电视导播在实况转播中的关键技术•电视导播在实况转播中的挑战与对策01电视现场实况转播的发展情况采用电子管和模拟信号传输技术，图像质量较差，易受到干扰。
模拟信号转播传输通道有限，无法实现多角度拍摄和复杂的特技效果。
单一讯道转播早期电视转播技术数字信号转播采用数字压缩技术和卫星传输技术，图像质量提高，稳定性增强。
多讯道转播具备多通道传输技术，可以实现多角度拍摄、特技效果和现场互动。
现代电视转播技术提高画面清晰度和视觉享受，满足观众对高品质画面的需求。
未来电视转播技术趋势高清/超高清转播利用5G网络实现高速、低延迟的传输，提升现场实况转播的实时性和稳定性。
5G传输借助人工智能技术优化转播效果，例如智能剪辑、观众行为分析等，提升转播效率和精准度。
AI技术应用02电视导播学的概述是指负责指挥和操作人员将多路电视信号进行处理、切换和调度，同时通过监视器对现场活动或演播室情况进行观察和记录的工作人员。
涉及领域电视导播涉及多个领域，如传媒、影视制作、舞台美术等。
电视导播是整个实况转播的中心，负责指挥和调度各个工种的工作，确保节目转播的顺利进行。
负责指挥和调度电视导播需要根据现场情况，及时切换画面，保证观众能够看到高质量的实况转播。
切换画面电视导播需要处理多路信号，包括摄像机信号、麦克风信号等，确保观众能够接收到清晰、稳定的画面和声音。
处理信号电视导播需要时刻监视现场情况，及时做出调整和处理，确保节目转播的质量。
监视现场保证节目质量电视导播通过切换画面、处理信号和监视现场等职责，保证节目转播的质量，为观众呈现高质量的节目。
实现信息传播电视导播是实现信息传播的重要环节之一，通过实况转播将现场信息传递给观众，满足人们的信息需求。
体现专业水平电视导播的工作水平直接关系到节目的质量和电视台的专业水平，优秀的导播能够提高节目的可视性和观众的满意度。
导播台设备使用方法
导播台设备使用方法
1各部件介绍
导播台设备是由主机、显示器、操作面板、调整设备组成的。
主机：主机是导播台设备的核心组件，主要负责录像、剪辑、播放等功能，同时以IP方式传输视频信号。
显示器：显示器的作用是在导播时把电视信号转换成图像和声音，供操作者使用。
操作面板：操作面板是控制导播台设备的主要部件，它能够实现组装视频、操作指令发送等多种功能。
调整设备：调整设备用于调整导播台设备的参数和设定，如亮度、对比度、饱和度等，以获得最佳播放效果。
2连接设备
第一步：将电视信号接入导播台设备的“输入信号”接口；
第二步：连接显示器的信号源与主机的“输出”接口；
第三步：连接操作面板与主机的“输入控制”接口；
第四步：连接调整设备与主机的“调参”接口。
3控制设备
第一步：在操作面板上设定视频信号输入模式；
第二步：在操作面板上设定电视信号输出模式；
第三步：点击操作面板上的“启动/停止”按钮，控制视频的播放、暂停等；
第四步：利用调整设备调整电视信号的亮度、对比度、饱和度等参数，以获得最佳的播放效果。
4调试设备
第一步：启动设备，检查设备运行状态；
第二步：根据视频场景，进行设备参数调整，包括视频参数；
第三步：根据需要，调整视频的音量和其它参数，以获得最佳的视频画面；
第四步：检查设备的电源是否正常工作，以确保设备的正常运行。
5总结
导播台设备由主机、显示器、操作面板和调整设备组成，用于解码电视信号，将电视信号转换为图像和声音，并可调整视频参数以获得最佳播放效果。
使用这种设备，需要按照要求进行连接，并进行详细的操作与调试，以达到最佳播放效果。
现场导播系统设备清单
1 1 1 1 1 1 1 1 1 4 4 1 1 1 1 1 1 1 SONY
佳能yj19×9b镜 头 奥林巴斯E300单 反DC 58mm 三、采集工作站 1 cpu 2 内存 3 硬盘 4 显卡 5 显示器 6 dvd 7 工作台 8 采集卡 四、视频磁盘阵列 1 磁盘阵列 2 硬盘 五、总计 服务器SATA硬盘
ห้องสมุดไป่ตู้
保谷多层度模 保谷多层度模
1 1 2 1 2 1 2 1 1 1
四核E5335×2 2G 250G*2 SATA NVIDIA Quadro FX 4600 19寸普屏液晶×2 SAMSUNG 791+P DVD刻录 可放工作站所有设备 EDIUS SP(带HDV/SDI扩展件及软件包） 平均传输率320（MB/s）/高速缓存大于 2MB（MB）/外接主机通道 Ultra320 SCSI /单机磁盘数量大于12（个）/内 置硬盘接口 SATA 750g(16m)
现场导播系统设备清单
序号 设备名称 型号 描述
两组高画质YUV 4:2:2时基校正器;包含 、Component Y.U.V、S(Y/C)或 Composite四种影像输入输出及DV输出 接口;内建Audio延迟校正，把影像与声 音校正同步;提供30个可程化功能键，可 预设特效，单键特效;四个channel立体 音效混音器并可以外接立体麦克风和耳 机. 液晶显示器：每一台包含四个LCD显示 画面;每个LCD面板可独立调整Color(彩 色)、Tint(色调)、Contrast(对比)、 Brightness(亮度);19”宽，机器高度 2U，适合系统整合搭配. 具备有两组Tally讯号传送，可将讯号传 送至监视器同步联线作业，三组GPI控 制功能。 通道音频阻抗转换放大器;提供三种音 频输入方式:+48V,MIC,Line。 1100欧姆+5% 1*8内部对讲，每路都能数字显示，含 四路￠3视频BNC接口，有话筒开关;支 持外接头戴式耳机话筒组,电源:DC 12V;环境温度:5℃－40℃. 多芯电缆输入，提示信号输出,通话耳机 插孔,BNC视频输入接口,含外接Tally提 示灯
广播节目播出服务的硬件设备和工作流程
广播节目播出服务的硬件设备和工作流程广播节目播出服务是指通过广播波段将节目内容传输给广大观众的服务。
为了保证广播节目播出的质量和稳定性，需要使用一系列的硬件设备和遵循特定的工作流程。
本文将详细介绍广播节目播出服务所需的硬件设备和工作流程。
一、硬件设备1. 主播设备主播设备是广播节目播出的核心设备之一。
它包括话筒、音频处理器、广播台、主机等。
主播通过话筒进行录音、调音，并通过音频处理器对录音进行调节和优化，最后发送到广播台进行广播。
2. 录播设备录播设备主要用于录制和编辑节目内容。
它包括录音设备、混音台、音频编辑软件等。
录音设备可以将主播的声音录制下来，混音台可以将不同音频信号进行混合，音频编辑软件可以对录制的音频进行剪辑和效果处理。
3. 广播设备广播设备主要用于将节目内容传输到广播信号发射站。
它包括广播发射机、天线、调频器等。
广播发射机负责将音频信号转化为电磁波并发射出去，天线负责将电磁波传输到接收端，调频器负责调节发射频率。
4. 接收设备接收设备用于接收广播节目信号并播放出来。
它包括收音机、调频接收器、电视机等。
收音机和调频接收器可接收无线广播信号，电视机可接收无线电视广播信号。
5. 监控设备监控设备用于监控广播节目播出的状态和质量。
它包括音频监视器、信号分析仪、电视监视器等。
音频监视器可用于监听广播节目的音频质量，信号分析仪可用于分析广播信号的频谱和带宽，电视监视器可用于观察电视广播的画面质量。
二、工作流程1. 节目策划在播出一档广播节目之前，首先需要进行节目策划。
策划包括确定节目的主题、内容、形式等。
通过调查市场需求和观众偏好，制定合理的节目方案。
2. 节目制作节目制作是指根据节目策划的方案，录制、编辑和制作节目内容。
主播使用主播设备录制节目音频，然后使用录播设备进行混音和剪辑，最终得到完整的节目音频。
3. 广播信号发射一旦节目制作完成，需要将节目内容传输到广播信号发射站。
通过广播设备将节目音频转化为电磁波，并通过天线将电磁波传输出去。
(完整版)《电视节目导播》教学大纲
《电视节目导播》课程教学大纲课程名称：电视节目导播课程学分：6学分学期学时：60课程性质：技能类课程课程定位：专业课先修课程：数字电视原理；电视节目制作适用专业：数字电视开课部门：传媒艺术学院现代传播系一、课程概述及意义数字电视是一门发展广阔的课程，其中《电视节目导播》的相关内容是主要针对演播室内导播工作进行学习的数字电视专业的专业课程。
学习本课程，首先要明确的是导播工作的定义及其覆盖范围，从广义的概念来说，导播是整个演播现场的总指挥，而从狭义的角度来说，导播仅仅是负责摄像组的指挥员，本着培养复合型人才、提升学生就业能力的目标，我校的这一课程所定位的导播为整个演播室现场的总指挥，即广义的导播；而导播工作的起始点以及覆盖范围则可具体到演播室工作的流程当中来，即导播工作起点于前期策划结束而实拍正式开始的那一刻，整个拍摄过程都涵盖在导播的指挥范围之内，并于演播室拍摄结束那一刻为止。
本课程以“导播”的概念作为引入，明确导播在当今电视节目制作中的重要地位以及未来发展前景；切换台使用及配合，以及节目制作流程中的岗位、职责及权限；通过分析具体的导播方案，研究涉及导播工作的各类型电视节目的导播技巧，从而完成导播人员指挥所有部门，协同全部人员，密切合作，顺畅运行，保障节目有序录制以致浑然一体的效果。
其中，最为重要的一项能力即为针对具体节目提前制定涵盖了节目流程、机位配合、部门协作等全方位多角度指导节目顺畅进行以致一气呵成的脚本的能力。
该课程是为适应当今电视台广泛应用的现场直播的节目以及各种演播室节目的制作方式需要而设立的，是为培养具备较强实际操作能力和艺术创新潜力的现代复合型电视人才服务的。
通过本课程的学习，最终达到使学生了解并熟悉演播室内以导播台为控制中心的节目导播流程及相关技术的教学目的，为实际工作中更复杂的，不断发展的讯道节目制作需要奠定基础。
需要强调的是，通过对导播内容的学习，可以培养学生在演播室内的部门协作能力，要了解各个部门合作的组织与协调，因此，学生可以掌握数字电视节目中广义层面上的导播技术及具体的工作需求，为成为一名能够与演播室内各个岗位默契配合的摄像师、音频采集师、混音师、特技师奠定基础，为成为全面型的导播做好准备。
电视节目制作设备
滑轨适用于各种拍摄场景，如拍摄人物行走、车辆行驶等，能够创 造出丰富多样的视觉效果。
提高拍摄效率
使用滑轨可以减少人工操作，提高拍摄效率，同时减少拍摄过程中可 能出现的错误。
无人机拍摄设备
空中视角
无人机拍摄设备能够提供独特的空中视角，为拍摄带来全新的视 觉体验和效果。
灵活移动
无人机具有灵活的移动性和高度调节能力，能够适应各种复杂拍摄 环境和角度。
柔光灯的种类也很多，包括柔 光箱、反射板等，能够根据不 同的需求进行搭配使用。
灯光控制设备
灯光控制设备是用于调节灯光效 果的设备，包括调光器、灯光控
制器等。
调光器能够调节灯光的亮度，创 造出渐明渐暗或闪烁的灯光效果。
灯光控制器能够控制多个灯光设 备的同步和配合，实现复杂的灯
光变化和效果。
04
录制与编辑设备
其他设备
三脚架
稳定拍摄
三脚架是用于固定摄像机的设备，能够保证摄像机在拍摄过程中 保持稳定，避免抖动和摇晃。
高度调节
三脚架的高度可以根据需要进行调节，适应不同拍摄场景和角度 的需求。
便捷携带
三脚架通常设计得比较轻便，方便携带和移动，适合各种户外拍 摄场景。
滑轨
创造平滑运动
滑轨能够使摄像机在拍摄过程中实现平滑的运动轨迹，增强画面的 流畅感和动态效果。
用于专业影视制作。
镜头
01
02
03
定焦镜头
焦距固定，适用于多种拍 摄场景，价格相对较低。
变焦镜头
焦距可调，方便拍摄时调 整景别和构图，但价格较 高。
电影镜头
专为电影制作设计的镜头， 具有较高的成像质量和特 殊效果。
摄像辅助设备
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、录像机的分类 录像机的种类很多，分类方法至少也 有十多种，而从用途来分，则只有录制播 出信号用机和编辑用机两种。
二、录像机对信号的记录方式 1.模拟式 2.数字式
三、各种信号记录方式的特点 （一）模拟式 （二）数字式
第三节 监视器
监视器是用来监视图像信号质量的显 示设备。在很多经济实力不强的基层台， 多是用一般的电视机来当监视器用，因而 也常有人认为监视器就是电视机，而实际 上，监视器与电视机并不是同一个概念。
第八节 调音控制台
一、调音台的作用 1.对不同的声响素材信号分别据需进行放大 2.对各种音源信号的频率进行调整 3.对某些音效进行抑制或美化 4.将各路音频信号进行分离与合并 5.对音频信号进行统一分配
二、调音台的种类 1.按信号处理的方式来分 2.按信号的输入路数来分 3.按用途来分
三、调音台的操作部分的构成 1.信号输入部分 2.信号输出部分 3.监测部分
第一节 摄像机
摄像机的种类很多，而且随着科技的 不断进步，今后还将会有各种新的种类的 机型不断出现，关于它的分类， 可有许多 种不同的分法。
一、按用途来分 二、按信号处理的方式来分 三、按信号记录的介质来分
第二节 录像机
在现场实况转播过程中，录像机只是 用于录制发播出去的成品节目信号，而在 转播完后，则要用于审读节目并对节目进 行局部的修改以供重播和存档。
（一）功能指派部分 （二）交叉母线部分 （三）特技效果转换部分 （四）图形/数字键盘 （五）渐隐到黑及下游键部分 （六）编辑控制器及GPI按键
（七）菜单控制部分 （八）特技控制部分 （九）用户编辑部分 （十）快拍部分 （十一）定位部分
第七节 拾音话筒
由于开展现场实况转播对同期声的音 质和音效的要求都比较高，因而对现场声 响多是以外接话筒或另外布设话筒来拾取。
第四节 字幕机
字幕机实际上就是文字处理用的电子 计算机，只不过是它所配制的软件程序有 别于一般计算机且它另外还附有一个字幕 叠加功能而已。
第五节 虚拟演播室
在电视台的演播厅/室里做节目，通常 是用实物来搭建所需要的各种场景，这种 用实物搭建而成的场景虽然真实自然，但 造价较高且做起来既费工又费时， 因而， 对于一些在演播室里进行的节目，一般都 不搭建实景而多是用虚拟演播室来生成的。
二、转播车的构造 不同的地方、不同的台、不同的转播 场合和不同的转播用途对转播车的结构形 式及设备配备有着不同的要求。
三、转播车的车体布局 1.转播车的外部布设 2.转播车的车内布局
四、转播车的设备配置 转播车导演区的设备配备，主要有切 换台、监视器、字幕机、录像机、延时器、 监听音箱、扩音机、对讲机等；调音区的 设备，一般只有调音台；技术区的设备， 主要是摄像机控制器。
一、虚拟演播室系统与抠像机在背景处理上的区别 所谓虚拟演播室，其实就是一套特殊的计算 机系统，其中的虚拟场景生成部分具有功能非常 强大的图像信号处理能力，它在处理画面时虽然 也是抠像，但它的抠像与用抠像机来做的抠像是 不一样的。
二、虚拟演播室的构成 （一）摄像机跟踪部分 （二）虚拟场景生成部分 （三）视频合成部分
第十二节 各种拍摄用的辅助设备
一、移动车和导轨 二、升降机 三、摇臂 四、旋转拍摄平台系统 五、摄像机减震器
第十三节 部分常用的拍摄照明设备
一、照明灯具 1.聚光灯 2.回光灯 3.散光灯 4.追光灯 5.眼神光灯 6.闪电效果灯
二、光效调节处理设备 电视拍摄中的光效调节处理设备主要 是调光台，通过对它进行调节，可以改变 各个灯具的光照亮度甚至色彩。调光台是 照明师的工作台。
第十四节 节目信号发送传输设备
一、有线传输方式 1.专缆传送 2.光纤线路回送
二、无线传输方式 • （一）直接发送 • （二）租用卫星转发
本章复习与思考
1.摄像机控制器的作用是什么？ 2.导播工作系统中常用的设备主要有哪些？它们 的用途各是什么？ 3.常用的拍摄辅助设备主要有哪些？它们的用途 各是什么？ 4.在现场实况转播中，把现场上的节目信号传回 电视台目前有哪几种方式？ 5.利用课余时间，到实验室熟悉切换台上的各种 按键，并分别进行快切、混合、扫换和抠像的练 习。
一、话所能拾取的声响种类来分类 （三）按使用方式来分类 （四）按外观形状来分类
（五）按体积的大小来分类 （六）按使用的场合来分类 （七）按声响拾取的方向性来分类 （八）按档次级别来分类
二、转播中话筒的使用 正确地使用话筒，也是把转播节目做 好的前提之一。为使在现场拾取到的音响 素材能有更高的保真度，在进行现场实况 转播的过程中，摄像机上的话筒一般都不 再使用，而是以外接话筒或另布话筒的方 式来进行现场拾音。
第六节 视频切换台
一、切换台的种类 （一）按用途来分 （二）按信号的种类来分
二、切换台操作部分的基本构成 切换台的种类很多，但其最基本的操 作部分都大致相同，即都有预监母线键、 节目母线键、快切键、内部信号源提取键、 扫换键、混合键、抠像键和混合/划变滑动 键、自动执行键等操作键。
三、SONY-DFS-700P数字特技切换台简介
除了上述设备之外，在导播工作系统 中还有一些经常要用到的设备，如视音频 分配器、延时器、影碟机、录音卡座、监 听音箱、功率放大器、对讲机、扩音机、 耳机、小微波系统、调频信号发射机、调 频信号接收机、调制器、AV光发射机、微 波发射机、发电机组、交流电源稳压器等。
第十一节 转播车
一、转播车的种类 （一）按体积的大小来分 （二）按所能处理的音视频信号的种类来分 （三）按类型属性来分 （四）按素材信号的传送方式来分 （五）按信号发送回电视台的方式来分
第四章 电视现场实况转播中的常用设备
第一节 第二节 第三节 第四节 第五节 第六节 第七节 摄像机 录像机 监视器 字幕机 虚拟演播室 视频切换台 拾音话筒 第八节 调音控制台 第九节 摄像机控制器 第十节 导播工作系统中的其他常用设备 第十一节 转播车 第十二节 各种拍摄用的辅助设备 第十三节 部分常用的拍摄照明设备 第十四节 节目信号发送传输设备
第九节 摄像机控制器
在进行现场实况转播的过程中，要通 过切换台对各台摄像机送来的画面信号进 行切换和进行各种特技处理，摄像机送来 的画面的行场信号的行相位、副载波相位 和信号电平的幅度就必须是一致的，否则 切出的画面就会出现撕裂、滚动、跳跃、 色彩失真、亮度不一等问题。
第十节 导播工作系统中的其他常用设备
