老线路拆除作业指导书
线路拆除方案
线路拆除方案一、背景介绍在城市建设和综合管廊规划中，有时需要对旧有线路进行拆除，以便为新的项目和发展提供空间和资源。
本文将针对线路拆除方案进行详细论述。
二、拆除原因1. 旧线路老化：随着时间的推移，旧线路可能出现老化和磨损，导致运行故障和安全隐患。
2. 新项目建设：城市发展需要更新旧有设施，为新项目建设腾出空间和资源。
3. 土地利用优化：对部分线路进行拆除可以优化土地利用，并提高城市的整体规划水平。
三、拆除方案1. 方案制定：根据拆除需求和具体情况，制定详细的拆除方案，包括时间进度、工作流程和资源调配等。
2. 防护措施：在拆除线路的同时，需要采取有效的防护措施，保障操作人员和周边环境的安全。
3. 拆除方法：根据线路种类和规模，采取适当的拆除方法，例如机械拆除、人工分解等。
4. 物资回收：对拆除产生的物资和设备进行回收处理，以便进行再利用或合理处置。
5. 土地修复：拆除完成后，对拆除地点进行土地修复工作，保持环境的整洁和美观。
四、拆除过程管理1. 施工队伍管理：对参与拆除工作的施工队伍进行组织和管理，确保工作的高效和顺利进行。
2. 安全管理：制定详细的安全操作规范，加强施工人员的安全意识和培训，并配备必要的安全设备。
3. 进度控制：建立拆除工作的进度控制机制，确保按时完成拆除任务。
4. 资源协调：合理协调和搭配资源，包括人力、物力和机械设备，确保拆除工作的顺利进行。
五、拆除效果评估1. 拆除效果评估：在拆除完成后，对拆除效果进行评估，包括对工程质量和施工过程的评估。
2. 改进建议：根据评估结果，提出改进建议，为今后类似拆除工作提供经验和参考。
六、案例分析以某城市综合管廊规划中的线路拆除为例，介绍其整体方案和拆除过程管理，展示拆除效果评估等。
七、总结线路拆除是城市建设和综合管廊规划中的重要环节，需要制定详细的方案和加强过程管理，以确保工作的高效和顺利进行。
合理的拆除方案和有效的措施能够为城市发展提供必要的支撑和保障。
线路人工起道捣固作业指导书
线路人工起道捣固作业指导书一、作业内容和适用范围1.作业内容通过起道捣固，整正轨道水平、三角坑及高低不良处所，消除轨枕暗坑、空吊。
2.适用范围⑴本作业指导书适用于线路维修作业。
⑵本作业指导书适用于有砟轨道作业。
⑶本作业指导书适用于天窗点内作业或线路限速（或允许速度）不大于60km/h区段的天窗点外作业。
二、劳力组织作业负责人不低于班长，除设驻站联络员和现场防护员外，其他作业人员6人及以上。
三、机具材料及安全备品轨距尺、起拨道器、手持捣镐、石砟叉、撬棍、弦绳、钢板尺、“丁字”拐、活扳手、道钉锤（木枕线路）；防护备品等。
四、作业程序1.准备作业⑴核对量具。
校核轨距尺，校核误差在1mm以内。
⑵复查确认。
根据作业计划单对超限或大值偏差处所、划撬范围进行复查确认。
准确划好每撬的始终点（即撬头撬尾），根据坑洼深度，确定起道量，同时要将钢轨低头，空吊板等划上符号，以便指导捣固作业。
⑶复查石砟储量及建筑限界，备足石砟，杜绝盲目抬道。
⑷作业负责人与车站确认作业凭证。
⑸作业负责人确认设好防护。
2.作业过程⑴方正轨枕，上紧扣件或打紧浮离道钉。
⑵扒镐窝。
按作业负责人所划的撬，按每对镐扒开道床，扒开的道床要达到：三够一清，即够长：木枕自钢轨中心向两侧400mm，铪枕自钢轨中心向两侧450mm，如遇有支撑要起掉；够宽，200mm：使铁镐头能在捣固时不打枕木；够深：按起道高度预留捣固用砟，如起道量在20mm以下，为枕木底10—20mm；起道量在20—30mm，与枕木底平，起道量在30—40mm，可比枕木底高10—20mm；一清：钢轨底一定要清，便于打斜镐。
⑶指挥起道：起道者应距起拨道器20—30m看轨头外侧下额水平线，根据前标点后标点起平中间点，从上坡往下坡起道时，每点都不能低，反之，都不能高。
⑷放置起拨道器：全起全捣时，一般在接头放一次，砼枕每隔6根，木枕每隔6-8根放一次，依次向前进行，重起全捣或重起重捣时，根据情况放置起拨道器位置。
线路拆除作业指导书

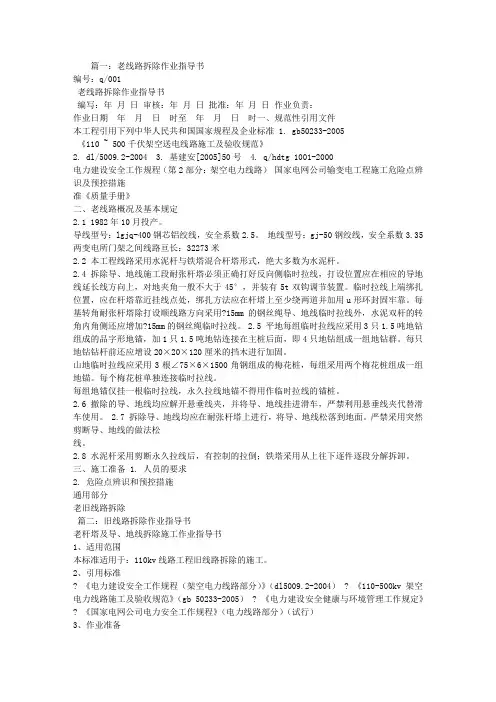

篇一：老线路拆除作业指导书编号：q/001老线路拆除作业指导书编写：年月日审核：年月日批准：年月日作业负责：作业日期年月日时至年月日时一、规范性引用文件本工程引用下列中华人民共和国国家规程及企业标准 1. gb50233-2005《110 ~ 500千伏架空送电线路施工及验收规范》2. dl/5009.2-20043. 基建安[2005]50号4. q/hdtg 1001-2000电力建设安全工作规程（第2部分：架空电力线路）国家电网公司输变电工程施工危险点辨识及预控措施准《质量手册》二、老线路概况及基本规定2.1 1982年10月投产。
导线型号：lgjq-400钢芯铝绞线，安全系数2.5。
地线型号：gj-50钢绞线，安全系数3.35 两变电所门架之间线路亘长：32273米2.2 本工程线路采用水泥杆与铁塔混合杆塔形式，绝大多数为水泥杆。
2.4 拆除导、地线施工段耐张杆塔必须正确打好反向侧临时拉线，打设位置应在相应的导地线延长线方向上，对地夹角一般不大于45°，并装有5t双钩调节装置。
临时拉线上端绑扎位置，应在杆塔靠近挂线点处，绑扎方法应在杆塔上至少绕两道并加用u形环封固牢靠。
每基转角耐张杆塔除打设顺线路方向采用?15mm的钢丝绳导、地线临时拉线外，水泥双杆的转角内角侧还应增加?15mm的钢丝绳临时拉线。
2.5 平地每组临时拉线应采用3只1.5吨地钻组成的品字形地锚，加1只1.5吨地钻连接在主桩后面，即4只地钻组成一组地钻群。
每只地钻钻杆前还应增设20×20×120厘米的挡木进行加固。
山地临时拉线应采用3根∠75×6×1500角钢组成的梅花桩，每组采用两个梅花桩组成一组地锚。
每个梅花桩单独连接临时拉线。
每组地锚仅挂一根临时拉线，永久拉线地锚不得用作临时拉线的锚桩。
2.6 撤除的导、地线均应解开悬垂线夹，并将导、地线挂进滑车，严禁利用悬垂线夹代替滑车使用。
线路工作业指导书
线路工作业指导书一、概述本文档旨在为线路工作人员提供工作指导和操作流程，以确保线路运营的安全和顺畅。
二、作业前准备在进行线路作业之前，需要对以下事项进行检查：1.工作区域是否安全无障碍，如有问题需要及时上报；2.工作所需设备是否齐全、完好无损；3.工作人员是否熟悉工作内容，并遵守安全操作规程；4.确认所需材料已齐备，并摆放整齐。
三、线路作业流程线路作业包括下列步骤：1.确认工作区域安全：检查工作现场，确保区域内不存在可以危害人员安全的因素；2.放线：根据要求使用相关设备进行线缆敷设工作；3.取线：根据要求使用相关设备进行线缆取回工作；4.接头：当需要更换电缆线时，需要进行切割和接头工作；5.测试：对切割和接头工作进行电气测试，确保安全和准确。
四、安全操作规程在线路作业过程中，必须遵守以下操作规程：1.穿戴防护用具：如头盔、安全鞋、手套等；2.坚持安全原则：确保每项工作前均进行安全检查，并在工作过程中随时注意安全；3.与他人沟通：确保在共同工作之前进行沟通，明确分工和工作计划；4.遵守操作流程：严格按工作流程操作，如有疑问请向上级或资深人员咨询；5.电缆绝缘维护：保持电缆不受损害，防止因绝缘被破坏而导致事故发生；6.工作结束后清理工作区域：确保工作现场整洁、干净。
五、常见问题解决方法在线路作业过程中，可能会遇到以下问题，需要及时处理：1.实际工作现场与计划不符：需要第一时间向上级汇报，并调整工作计划；2.设备出现故障：应切换备用设备，或及时维修故障设备；3.工作过程中出现异常：应停止工作，查明原因，并采取相应措施。
六、总结线路作业是一项非常重要的工作，要求操作人员在工作过程中具有高度的责任心和安全意识。
本文档为线路工作人员提供操作指南和安全规程，旨在确保工作安全、高效、顺利。
输电线路更换导线作业指导书
输电线路更换导线作业指导书一、作业目的及背景输电线路是电力系统中的重要组成部分，导线作为输电线路的核心部件，直接影响着输电线路的安全运行和电力传输效率。
随着电力系统的发展和技术的进步，旧有的导线可能存在老化、损坏或技术性能不达标等问题，需要进行更换导线的作业。
本作业指导书旨在提供详细的作业指导，确保输电线路更换导线作业的顺利进行，保障电力系统的稳定运行。
二、作业准备1. 了解输电线路情况：包括线路长度、线路类型、导线型号、导线故障情况等。
2. 确定更换导线的原因：例如老化、损坏、技术性能不达标等。
3. 确定更换导线的计划和时间：根据电力系统的运行情况和维护计划，确定更换导线的具体时间和作业计划。
4. 准备所需材料和设备：根据导线更换的具体要求，准备好所需的导线、绝缘子、连接件、工具等。
5. 安排作业人员：根据作业的复杂程度和工期要求，合理安排作业人员，并确保其具备相关技能和经验。
三、作业步骤1. 施工前准备：a. 制定施工计划：根据导线更换的具体要求和线路情况，制定详细的施工计划，包括施工时间、作业顺序、作业区域划分等。
b. 安全措施：明确作业现场的安全要求，包括安全防护措施、作业人员的安全培训和安全意识提醒等。
c. 现场勘察：对作业区域进行现场勘察，了解地形地貌、周边环境等，确保施工的顺利进行。
d. 材料准备：检查所需材料和设备的完整性和准备情况，确保施工所需的导线、绝缘子、连接件等一切准备就绪。
2. 施工作业：a. 导线拆除：根据施工计划和作业顺序，先拆除旧有的导线，注意安全操作，避免对周边设备和人员造成伤害。
b. 安装新导线：根据导线的型号和规格，进行新导线的安装，确保导线的牢固性和连接的可靠性。
c. 绝缘子更换：根据需要，对绝缘子进行更换，确保绝缘子的完好性和绝缘性能。
d. 连接件安装：根据导线的连接要求，进行连接件的安装，确保连接的可靠性和电气性能。
e. 导线张紧：根据导线的张力要求，进行导线的张紧调整，确保导线的合理张力和导线的垂直度。
技改工程拆旧塔拆旧线作业指导书
220kV龚永二线技术改造工程拆旧作业指导书业主审核：年月日批准：年月日审核：年月日编写：年月日四川嘉能佳电力集团有限责任公司五通线路一分公司二0一六年三月目录一、适用范围 (1)二、工程简介 (2)三、铁塔拆卸主要工作内容及工作量 (3)四、拆旧总体方案 (3)一、适用范围1、本施工作业指导书适用于220kV龚永二线技术改造工程单回路线路拆除铁塔10基，拆除导线3.965公里，地线30.977公里。
220kV龚永二线技术改造拆旧明细表通过本方案规定的工艺方法和操作程序，保证铁塔、导线及地线拆除的安全、可靠，确保工程顺利进行。
2、组织体系工作负责人：付小康-----负责工程的施工安全、工期及人员组织、调配、协调、车辆使用具体工作安排等工作，合理安排本次工作的施工力量，安全优质地完成施工队的施工任务。
小组工作负责人：张洪波、郝银财、范彬、郝银富——负责本小组施工安全及人员组织、调配、协调、车辆使用等工作，合理安排本小组的施工力量，安全优质地完成工作负责人安排的施工任务。
安全负责人：张友明、刘勇——负责工程的施工安全及安全措施的监督实施工作。
技术负责人：秦福雄——负责本工程的施工技术措施的监督实施工作。
二、工程概况对原220kV龚永二线其中7段进行改造。
新建铁塔15基（转角塔6基、直线塔9基），新建导线型号JL/G1A-300/40,路径长3.995km，新建地线型号LBGJ-70-20AC，路径长30.977km；调整导线弧垂长11.282km，地线弧垂长2.757km；拆除铁塔10基、拆除导线路径长3.995km，拆除地线路径长30.977km。
范围如下：①对220kV龚永二线#3-#7段改造：新建转角塔1基；新建导线型号为JL/G1A -300/40，路径长0.525km；新建地线型号为LBGJ-70-20AC，路径长2.325km；拆除铁塔1基，拆除导线路径长0.52km、地线路径长2.325km。
支柱、下锚拉线及基础拆除标准化作业指导书
支柱、下锚拉线及基础拆除标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 支柱、下锚拉线及基础拆除指导书 (2)4.1. 准备工作 (2)4.2. 拆除技术标准 (3)4.3. 拆除作业程序 (3)4.4. 拆除过程中安全风险点及卡控措施 (5)1.适用范围本作业指导书适用于供电段管内普速线路支柱、下锚拉线及基础拆除和常见问题处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.支柱、下锚拉线及基础拆除指导书4.1.准备工作4.1.1 人员：8-12人。
4.1.2 工具序号工具名称型号单位数量1 接触网作业车（梯车）辆 12 卡线器20kN（NGK）个 23 手板葫芦(链条葫芦) 2-3t 台 14 扭力扳手20-100N 把 25 钢丝套1-1.5m（2T）根 26 断线钳900mm 把 17 等位线25mm²（10m）根 18 工具包个 29 绝缘吊绳10m 根 14.1.3 材料序号材料名称型号单位数量备注1 不锈钢线 3.5 m 适量2 不锈钢绑扎线 1.6 m 适量4.2.拆除技术标准4.2.1 运行中的接触网支柱、下锚拉线及基础出现损伤、进行技术改造或使用年限到期后需要进行更换及拆除时，其拆除作业应确保不影响接触网其它设备正常运行。
4.2.2 拆除工作应严格执行受力部件先卸载后拆卸的原则。
4.3.拆除作业程序4.3.1 支柱拆除4.3.1.1 机械拆除混凝土支柱4.3.1.1.1 使用轨道吊车将支柱吊牢并稳住，地面人员在支柱根部用大锤将线路侧支柱面破碎，剪断线路侧露出的钢筋。
电线拆除工程施工方案
电线拆除工程施工方案一、工程概况电线拆除工程是指在需要更换或者废弃电线时，对原有电线进行拆除的工程。
该工程一般由专业的电力施工队伍进行施工，需要严格按照规范进行操作，以确保施工过程中安全可靠。
本次电线拆除工程位于某城市的居民区，拟对该区域内的老旧电线进行拆除，以更新或者废弃不符合安全标准的电线。
具体施工范围包括该城市的XX路、XX街、XX巷等区域，总长度约为XX公里。
二、施工准备工作1. 制定施工计划：根据实际情况，制定电线拆除工程施工计划，明确施工范围、施工工艺、施工期限等相关内容。
2. 设计施工方案：由电力建设单位通知设计单位，设计电线拆除工程方案，包括拆除路线、拆除工艺、施工安全措施等内容。
3. 采购施工材料：准备需要的施工材料，包括电线拆除设备、劳保用品、施工工具等。
4. 确定施工队伍：组织施工队伍，包括电力施工人员、安全监理人员、现场指挥人员等。
5. 安全培训：对施工人员进行安全培训，包括电线拆除操作规程、安全防护措施等内容。
6. 联系通知：与相关部门、业主进行联系，通知施工计划和施工期限，确保施工过程中不影响正常用电。
7. 现场勘查：派遣相关人员对施工范围进行现场勘查，了解实际情况，确定拆除路线和施工难点。
三、施工方案安排1. 施工路线确定：根据勘查情况，确定电线拆除的路线和施工顺序。
2. 施工人员分工：根据施工路线和施工计划，对施工人员进行分工，明确各自责任和工作内容。
3. 施工设备准备：准备好需要使用的电线拆除设备，包括电线切割机、绝缘工具、隔离器等。
4. 安全措施落实：严格按照安全规程进行操作，确保施工过程中各项安全措施得到落实。
5. 施工流程管理：对施工流程进行严格管理，确保施工顺利进行，避免发生意外。
6. 现场指挥：设立现场指挥部，对施工过程进行全程指挥和监督。
四、施工过程1. 施工准备：施工前，对设备进行检查和确认，确保设备完好无损。
2. 施工操作：按照施工计划，对拟拆除的电线进行操作，包括切断、绝缘、隔离等工序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
老线路拆除作业指导书 Prepared on 22 November 2020
编号：Q/001老线路拆除作业指导书
编写：年
月日
审核：年
月日
批准：年
月日
作业负责：
作业日期年月日时至年
月日时
一、规范性引用文件
本工程引用下列中华人民共和国国家规程及企业标准
1.GB50233-2005 《110~500千伏架空送电线路施工及验收
规范》
2.DL/ 电力建设安全工作规程（第2部分：架空电力线路）
3.基建安[2005]50号国家电网公司输变电工程施工危险点辨识及
预控措施
4.Q/HDTG1001-2000 准《质量手册》
二、老线路概况及基本规定
1982年10月投产。
导线型号：LGJQ-400钢芯铝绞线，安全系数。
地线型号：GJ-50钢绞线，安全系数
两变电所门架之间线路亘长：32273米
本工程线路采用水泥杆与铁塔混合杆塔形式，绝大多数为水泥杆。
撤线采用单线撤线方式，即每次只松撤一根导线或避雷线。
在一个耐张段内的相邻杆塔不得同时在同相位进行附件拆除，应错开进行，以防止作业失误而使线落地发生高空坠落事故，作业点垂直下方不得有人。
拆除导、地线施工段耐张杆塔必须正确打好反向侧临时拉线，打设位置应在相应的导地线延长线方向上，对地夹角一般不大于45°，并装有5T双钩调节装置。
临时拉线上端绑扎位置，应在杆塔靠近挂线点处，绑扎方法应在杆塔上至少绕两道并加用U形环封固牢靠。
每基转角耐张杆塔除打设顺线路方向采用15mm的钢丝绳导、地线临时拉线外，水泥双杆的转角内角侧还应增加15mm的钢丝绳临时拉线。
2.5平地每组临时拉线应采用3只吨地钻组成的品字形地锚，加1只吨地钻连接在主桩后面，即4只地钻组成一组地钻群。
每只地钻钻杆前还应增设20×20×120厘米的挡木进行加固。
山地临时拉线应采用3根∠75×6×1500角钢组成的梅花桩，每组采用两个梅花桩组成一组地锚。
每个梅花桩单独连接临时拉线。
每组地锚仅挂一根临时拉线，永久拉线地锚不得用作临时拉线的锚桩。
2.6撤除的导、地线均应解开悬垂线夹，并将导、地线挂进滑车，严禁利用悬垂线夹代替滑
车使用。
2.7拆除导、地线均应在耐张杆塔上进行，将导、地线松落到地面。
严禁采用突然剪断导、
地线的做法松线。
水泥杆采用剪断永久拉线后，有控制的拉倒；铁塔采用从上往下逐件逐段分解拆卸。
三、施工准备
1. 人员的要求
2.危险点辨识和预控措施通用部分
3. 主要工器具、资料
1.老线路杆塔明细表
卸。
15＃（新线路编号16＃）ZMS3塔型仍将利用，不拆卸；
87＃（新线路编号95＃）SDJ塔型仍将利用，不拆卸；2.老线路杆塔一览表
3.老线路耐张段长度及导地线重量重量单位：kg
GJ-50避雷线每米重量：0.4237kg
4.老线路交跨明细表
五、作业过程
1.安全措施
每个耐张段都应制定一个针对该耐张段实际情况的安全措施，不能用某一种安全措施涵盖整个工程。
因此每个耐张段施工作业票的安全措施可替代本指导书的安全措施。
执行表式：
参照《湖州电力局企业标准》Q/HDJG000000—0000施工作业票执行和评价管理
线路施工(跨越架搭设和拆除) 作业票
线路施工(放线和撤线) 作业票
线路施工(杆塔、附件组装) 作业票
临时劳动人员现场安全教育卡
湖州电力局施工证
2.布置临时拉线
耐张塔临时拉线的张力，一般按平衡导地线紧线张力的50％计算。
临时拉线的上端应靠近挂线点且缠绕横担主材后用卸扣锁牢。
当为平面或立体桁架横担时，应缠绕下平面两根主材一圈后再拉至横担非挂线侧锁
牢。
缠绕的钢丝绳应不妨碍挂线操作。
临时拉线的对地夹角一般按45°置。
临时拉线的设置方向：正在紧线的导地线反向延长线线上。
3.杆塔补强
本工程导地线拆除前，应对转角杆塔的横担、地线架进行补强，防止因临时拉线受力后引起横担、地线架的变形，以至对下道工序施工的困难。
4.悬垂串拆解及导线进滑车
导线必须从悬垂线夹中脱出翻入放线滑车中，并不得以线夹代替滑车。
导线在翻进滑轮后，必须检查滑轮旁板门是否锁止。
检查导线上的防震锤、护线条等是否全部拆除。
5.导地线松落
导地线松落应在耐张杆塔处进行，导线在松落地面尚有一定张力的情况下，不得盲目开断导线应该在导线开断点的两端将线锚住，开断后再将导线向两边慢慢释放。
张力较大时则应用地锚锚住导线。
6.倒水泥杆
在条件允许得场地整体倒落杆塔，必须在倒落方向得两侧在杆塔上打好临时拉线以控制方向。
牵引杆塔倒落的机械必须在杆塔倒落的范围外，现场周围留有安全距离，并用围栏设置警戒区。
7.拆卸铁塔
从塔顶开始向塔腿逐件、逐段的分解拆卸铁塔，在分解拆吊杆塔的片或段时，应严格控制扒杆的倾斜角度，一般不得超过15度。
在扒杆吊重状态下，严禁腰箍绳受力。
8.材料回收退料。
