高速铁路接触网运行问题与处理方案
接触网常见故障分析及对策
第四章、牵引网常见故障分析及对策第 1 节、牵引网故障现象与分析第 2 节、故障处理措施第 3 节、电气烧伤故障原因分析第 4 节、电气联结方面故障第 5 节、绝缘方面故障第四章、接触网常见故障分析及对策随着以动车组开行为标志的铁路第六次大面积提速调图工作顺利实施，在我国的繁忙铁路干线上又多了一道靓丽的风景——动车组。
由于动车组结构、速度、动力特性需要，全部为电力驱动。
在铁路电气化区段牵引供电系统已和信号系统、工务系统一同成为不可或缺的重要组成部分。
尤其是动车组自身不带发电设备，车内各种工作和生活用电均直接从接触网上取电．一旦发生断电将会直接影响列车和旅客的工作生活。
因此如何确保牵引供电设备的正常运行已成为牵引供电专业急需解决的问题接触网是牵引供电系统中的重要组成部分，由于其设置的特殊性（机、电合一，露天设置，动态工作，没有备用），所以一旦发生故障将会直接影响牵引供电系统的正常运行，严重时还会中断电气化铁路的行车功能。
因此分析和研究其常见故障，制定切实可行的防范措施尤显重要；接触网是一种机、电合一的特殊设备，既有机械方面的结构特点，也有电气方面的技术要求，相辅相成、缺一不可。
接触网的常见故障主要表现在3个方面：空间结构尺寸方面；导电回路方面；绝缘方面；空间结构尺寸方面故障；接触网是一种特殊的供电设备，所谓特殊即其不仅要保障质量良好地向电力机车提供电流，而且还要保证接触悬挂能牢固地处在规定的空间几何位置上，保证受电弓能质量良好地、平滑地从接触线上取流。
由于机车受电弓宽度有限，且机车运行速度愈来愈快。
因此接触网的技术参数一旦发生变化或接触悬挂上零件一旦脱落，就会对电力机车或电动车的运行造成障碍，严重时还会造成弓网故障。
第一节、接触网故障现象与原因分析4.1.1 、故障现象(1) 弓网故障。
(2) 接触网参数变化。
(3) 接触网线索、零部件脱落。
(4) 接触网零部件变形，脱落。
4.2.2 、原因分析：(1) 施工质量不合格：尤其是各部螺栓未按规定紧固到位，造成螺栓在运行过程中松动、脱落，使接触网参数(如拉出值、线岔参数) 发生变化，当其参数超越受电弓的工作范围时，常常会发生钻弓、打弓故障。
高速铁路接触网隔离开关常见故障及防范措施分析
高速铁路接触网隔离开关常见故障及防范措施分析摘要】高速铁路接触网隔离开关长时间在户外运行，极易受到外界因素的影响而出现故障，再加上运行年限的增加加快设备的老化速度，从而引发隔离开关闸触点烧毁、支撑绝缘子脏污或破损等问题，进而影响高速铁路的正常运行。
因此，需要高速铁路运营维管部门对接触网隔离开关常见的故障予以高度关注，并做好日常维护工作，以防范故障的发生。
【关键词】高速铁路；接触网隔离开关；常见故障；防范措施前言接触网隔离开关是高速铁路牵引供电回路的重要组成部分，通过远动操作隔离开关，可以快速实现接触网供电臂停电、越区供电、缩小故障范围等功效，是高速铁路牵引供电设备检修、应急抢修及动车组救援不可或缺的关键设备之一。
近年来，高铁接触网隔离开关机械故障、远动问题频发，问题的类型也复杂多样，严重影响到供电设备日常检修的生产组织及故障情况下的应急处置。
因此，分析和研究接触网隔离开关故障产生的原因，并采取正确、有效的处置和防范措施，确保隔离开关良好的运行状态，具有非常重要的意义和实用价值。
一、接触网隔离开关组成接触网隔离开关由开关本体、操作机构箱、远程控制箱（RTU箱）三大部分组成。
其中，开关本体包含开关主刀闸、支持绝缘子、横向传动杆、连接拐臂、U型抱箍、三角连扳、纵向传动杆等部件（负荷开关另包含铜滑道消弧装置、转向齿轮盒），如图1所示。
操作机构箱内安装有操作电机及控制回路、电源微动开关（下文简称微操）、操作面板、二次线端子排柱、加热装置等。
RTU箱内主要安装有远程控制单元（IO-K板）、光缆终端盒、电源及二次接线端子排柱、恒温加热装置等，如图2所示。
图1 接触网隔离开关整体结构图图2 隔离开关RTU箱内部结构图二、接触网隔离开关工作原理在高速铁路接触网无负荷状态下，对隔离开关进行控制，可将供电回路的电气设备闭合或切断。
同时，以上操作与监控系统均在主控SCADA系统中，远程控制开关分合闸时，能够在短时间内使其响应，满足多个供电分区接触网对停送电的要求。
高速铁路接触网的施工偏差及控制方法
高速铁路接触网的施工偏差及控制方法高速铁路接触网的偏差直接影响到高速铁路的安全可靠运行，施工是导致偏差的一个主要环节，论文分析了我国高速铁路接触网施工的薄弱环节和产生施工偏差的原因，在借鉴国外高速铁路接触网的施工偏差及控制方法的基础上，结合我国高速铁路施工的实际情况，提出高速铁路施工偏差控制方法的要点及关键技术的改进建议。
标签：高速铁路接触网施工偏差控制方法1 概述高速铁路接触网的施工精度要求高，是高速电气化铁路接触网与常规速度铁路接触网的重要区别之一，要想使受电弓的受流质量越好，接触网寿命越长，就需要使接触网的施工精度越高、偏差越小。
因此在高速铁路接触网的施工中，要求：①在受电弓的抬升力（或者冲击力）的作用下，接触悬挂不应发生幅度较大的低频振动。
根据以上要求，高速铁路接触网从开始测量到竣工开通的整个施工期间的关键控制步骤有：施工测量、基础施工、碗臂及吊弦计算、接触线架设及调整。
每道施工工序的施工偏差，几乎都是由人员、机具、材料、方法和环境共5个方面原因综合造成的，这些关键性的控制步骤均会产生偏差，施工偏差由此叠加而成。
另一个是从技术方面产生偏差。
本文主要根据以往大量的工程实践经验阐述如何从这两个方面消除施工偏差。
②受电弓沿接触线的运行轨迹基本为水平状态，接触线对轨面的高度相对保持一致。
2 通过人、机、料、法、环的五个关键点控制，消除施工偏差的方法2.1 “环”的控制：这里的“环”意即环境的控制例如，超声波在空气中传播速度与环境温度成一定函数关系，仪器从存放环境到测量现场至少要有10分钟适应过程，所以在接触网施工中使用超声波式测量仪器时，可能出现测量偏差超标的情况。
即应注意作业周围环境对施工偏差的不利影响。
2.2 “法”的控制：这里的“法”是指施工方法的控制例如，应尽可能先架设附加悬挂，为避免进一步造成已调整的接触悬挂位置的改变，避免附加悬挂架设后引起支柱倾斜值（挠度）的变化，在小半径曲线地段时尤其要注意这点，测量（用于腕臂和吊弦计算的）支柱有关参数。
高速铁路接触网故障分析及防范措施
高速铁路接触网故障分析及防范措施摘要：高速接触网供电故障因素较多，所以必须科学研究发现电源故障的原因，努力加强探索高速铁路供电操作维护规则，建立高速铁路供电安全风险管理系统、安全检查监控系统科学技术，加强风险管理，实现供电系统的“管理标准化、操作标准化，设备标准化”的目标，以保证高铁电源的可靠供应。
关键词：高速铁路；接触网；运营；供电故障引言接触网包括固定设备和支撑设备，其供电原理是一条接触线通过受电弓与高铁接触，实现供电。
一般来说，接触网的电力供应类型丰富，包括单边、双边供电以及越区供电。
大多数常见铁路运输中，常规的电力供应模式为单侧和双向两种。
但在实际工作中，由于各种原因，接触网可能会出现供电故障，从而使线路的可靠性和稳定性出现明显的问题。
因此，必须加强对铁路接触网的每日检查、维护。
1.高速铁路接触网简析1.1接触网组成接触网主要由接触悬挂、支撑装置、立柱和基础组成。
这其中接触悬挂部分主要包括接触线、吊弦、承力索及连接的零件，能够将电能输送给电力机车。
支持装置是由腕臂、定位装置等连接件共同组成的，其主要用来悬吊和支持接触悬挂，并能够将负载传递给支柱及其建筑物。
立柱和基础由钢筋混凝土柱、基坑、钢柱组成，承受接触悬挂和支撑装置的所有荷载。
1.2接触网特性作为一种露天设备，接触网非常容易受到自然环境的影响。
一旦接触网发生故障，将直接影响列车的正常运行。
因此，对于接触网，要求其悬挂具有均匀的弹性，接触线相对于轨面的高度应尽可能相等，接触网在受电弓压力和风力作用下应具有良好的稳定性，接触网的结构和部件应轻、简单、标准化，具有一定的耐腐蚀性和耐磨性。
在建造接触网时，应确保其满足所要求的性能，并尽量节省成本。
2.高速铁路接触网故障问题2.1弓网故障通常来说，弓网的存在是为了向电力机车供电。
从实际使用情况来看，弓网供电大致可以分成单边供电、双边供电和越区供电三种。
单边供电的原理是每个供电区域的牵引变电仅有一端，其电力供应的速度最快；双向电力相较于单边供电，则能够同时变电牵引两个供电区域，以保证特殊情况下的电力供应量；越区电源则是指在电力系统发生故障时，为了避免故障无法供电才会使用。
高速铁路接触网维修规则框架与管理技术创新

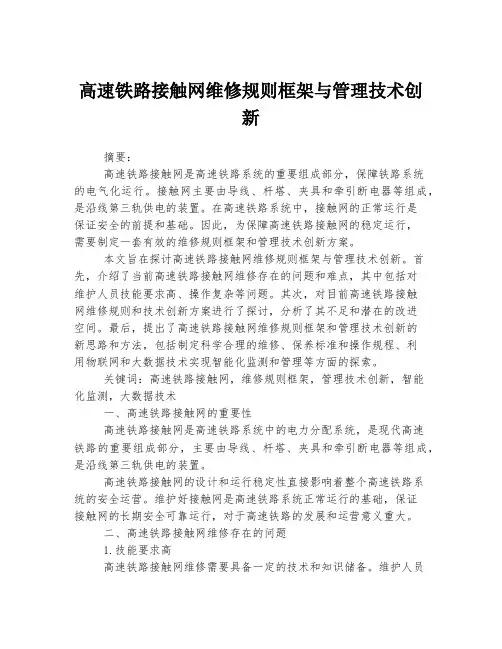

高速铁路接触网维修规则框架与管理技术创新摘要：高速铁路接触网是高速铁路系统的重要组成部分，保障铁路系统的电气化运行。
接触网主要由导线、杆塔、夹具和牵引断电器等组成，是沿线第三轨供电的装置。
在高速铁路系统中，接触网的正常运行是保证安全的前提和基础。
因此，为保障高速铁路接触网的稳定运行，需要制定一套有效的维修规则框架和管理技术创新方案。
本文旨在探讨高速铁路接触网维修规则框架与管理技术创新。
首先，介绍了当前高速铁路接触网维修存在的问题和难点，其中包括对维护人员技能要求高、操作复杂等问题。
其次，对目前高速铁路接触网维修规则和技术创新方案进行了探讨，分析了其不足和潜在的改进空间。
最后，提出了高速铁路接触网维修规则框架和管理技术创新的新思路和方法，包括制定科学合理的维修、保养标准和操作规程、利用物联网和大数据技术实现智能化监测和管理等方面的探索。
关键词：高速铁路接触网，维修规则框架，管理技术创新，智能化监测，大数据技术一、高速铁路接触网的重要性高速铁路接触网是高速铁路系统中的电力分配系统，是现代高速铁路的重要组成部分，主要由导线、杆塔、夹具和牵引断电器等组成，是沿线第三轨供电的装置。
高速铁路接触网的设计和运行稳定性直接影响着整个高速铁路系统的安全运营。
维护好接触网是高速铁路系统正常运行的基础，保证接触网的长期安全可靠运行，对于高速铁路的发展和运营意义重大。
二、高速铁路接触网维修存在的问题1.技能要求高高速铁路接触网维修需要具备一定的技术和知识储备。
维护人员需要能够熟练操作维修设备，对电气设备性能、条件等有一定的了解，并需要具备针对高速铁路接触网维护的相关技术和知识。
2.操作复杂在高速铁路系统中，高速铁路接触网由输电线和支撑结构两大部分组成，两者间相互嵌套、交织，且维修设备难以进入，因此导致操作复杂。
3.效率低下在维修过程中，由于操作复杂，维修人员往往需要花费大量的时间和精力修复故障，这不仅提高了维修成本，而且增加了维修人员的劳动强度。
接触网弓网故障分析与措施
（下转第127页）◎酒国忠一、接触网弓网故障分析的重要性接触网弓网故障的发生,根本原因是接触网自身技术参数不符合标准造成，由于弓网运行状态不良导致的事故占有相当的比例，弓网故障是长期困扰电气化铁路的一个难题。
它发生率高，中断供电和行车时间长，而且不易查找，不利防范，不便组织抢修，给铁路运输安全造成了严重影响，是电气化铁路面临的一个非常突出的问题。
因此，分析发生弓网故障的原因并提出相应的防范措施对铁路运输安全生产有着重要的意义。
当前正是我国铁路大发展大建设时期，而电气化铁路又是因为其高效环保成为我国铁路的主要发展方向。
而在电力机车的运行过程中，机车受电弓能否稳定安全的从接触网上取流是至关重要的技术参数。
多年来，由于弓网运行状态不良引发的事故频繁发生。
弓网故障发生率高，中断供电和行车时间长，而且不易查找，不利防范，不便组织抢修，给铁路运输安全造成了严重影响，是电气化铁路面临的一个亟待解决的难题。
电力机车是通过受电弓滑板与接触网导线间的滑动接触而获取电能的，当运动的受电弓通过相对静止的接触网时，接触网受到外力干扰，于是在受电弓和接触网两个系统间产生动态的相互作用，弓网系统产生特定形态的振动。
当振动剧烈时，可以造成受电弓滑板与接触导线脱离接触，形成离线，产生电弧和火花，加速电器的绝缘损伤，对通信产生电磁干扰，更严重的是直接影响受流，甚至会造成供电瞬时中断，使列车丧失牵引力和制动力。
而弓网之间接触力过大时，虽可大大降低离线率，但接触导线与受电弓滑板磨耗增大，使用寿命缩短。
因此，良好的弓网关系是确保列车稳定可靠地受流的基本前提。
二、接触网弓网故障及其表现形式弓网故障顾名思义，就是由电力机车受电弓与牵引供电接触网之间因其一方或双方原因而引起的接触网的故障或受电弓的故障的统称。
弓网故障的表现形式大致有三种：打弓、剐网或剐弓。
1.打弓。
打弓是最常见的弓网故障，电力机车受电弓在运行取流过程中，因接触网的硬点或其它原因使弓网相碰击，造成受电弓损坏或接触网有关零部件损坏、脱落的弓网故障现象。
高速铁路接触网施工存在的问题及质量控制措施分析
高速铁路接触网施工存在的问题及质量控制措施分析发布时间：2021-07-31T10:08:22.034Z 来源：《电力设备》2021年第3期作者：葛志伟[导读] 满足我们国家人民现阶段生活需求的同时也使我们国家高速铁路能够在国际上获得一席之地。
（中铁电气化局集团一公司天津分公司天津市 300400）摘要：现阶段我们国家的电气化铁路进入了一个高速发展的时代，电气化铁路能够很大程度上提升交通运转的效率，同时也能够在一定程度上使人们的生活日常出行更为便利。
而且电气化铁道接触网在我们现阶段各种运行方式中进行对比之下，它是一种能耗较低，且成本也较低，但是效率却较高的有效运行方式。
这种方式对我们国家运输行业来说是一个质的飞跃，同时也是我们国家铁路系统建设推动的重要动力。
本文通过分析高速铁路接触网线阶段的状态，提出了如何更好地提高高速铁路接触网施工质量控制。
关键词：铁路施工；质量提升；施工控制；存在问题；接触网引言：在我们国家现阶段虽然说电气化铁路，已经进入了一个较好的发展时代，但是事实上我们国家在高速铁路接触网施工质量控制上面仍然是存在着一定的不足，的这些不足是受到我们国家高速铁路现阶段的发展历史的影响，因为我国对于高速接触网的研究及发展，与国外发达国家相比存在着一定延迟的。
所以说，现阶段我们国家应该更好地将重心放在高速接触网质量控制和提升方面同时也要尽可能地对自身工具配置以及员工施工质量进行完善和提升对国外的经验进行吸收和消化。
使我们国家高速接触网质量控制得到良好的提升，满足我们国家人民现阶段生活需求的同时也使我们国家高速铁路能够在国际上获得一席之地。
一、什么是高速铁路接触网在我们国家高速铁路的运行中，主要是依赖铁路上空架设的输电线路去进行供电的，但是如果在高铁列车运行的过程中高速铁路接触网产生的接触不良的情况的话，那么会在一定程度上影响整辆列车的供电影响的列车运行的效率。
在我们国家高速铁路运行的过程中，主要的供应动力是电力高速铁路接触网是通过在铁路上空架设向电力机车供电的特殊形式的一种输送电力的线路。
浅析高速铁路接触网动态接触压力缺陷成因及处理方案
收 稿 日期 ：２０１３－４—２８ 作者简介：陈海波 （１９８１一），男，汉族 ，本科，助理工程师 ，现从事 高速铁 路 接触 网的运营管理 、牵引供 电研究等工作。
１．５ 导线硬弯
导线硬弯及 导线平 面不平整、磨耗面 宽窄不均匀容易形成导线 面硬
【文章编号 】１００４—７３４４（２０１３）１０—０１７９—０１
浅析 高速铁 路接 触 网动态 接触压 力缺 陷 成 因及 处理 方 案
陈 海 波
（郑 州供 电段 河南 郑州 ４５００００）
关键词 ：高速铁 路；接 触网；接触 压力
在 高速铁路动车运行过程 中，接 触线与受 电弓的相互作用决定 了供
目前京广高铁 我段管辖 内正线安装 的分 段绝缘器 均为保德 利厂家
电可靠性 和供 电质量。其相互作用依赖于受 电弓和接触 网的设计 以及动 的 ＴＫ—ＸＦＦＰ一１．６Ｔ消弧式分段 ，导流板与绝 缘板 之间有 ３００＋１０ｍｍ的断
态 运 动 参 数 ，例 如 离 线 、接 触 压 力 、导 高 、磨 耗 等 ，在 这 其 中 接 触 压 力 是 最 口，特别 是在 导流板 和绝缘板调整不到位 时，冲击相 当明显，造成压力超
器 等 处 ，产 生 的原 因主 要 有 以下 几 方 面 ：
（２）对 锚 段 关 节 转 换 的屋 脊 问题 ，可 以 通 过 更 换 调 整 等 高 处 两 工 作
１．１ 吊弦 高 差 超 标
支 落 锚 侧 的 第 １根 吊弦 ，延 长 平 滑 过 渡 区 ，消 除屋 脊 。
《高速铁路接触 网运 行检修暂行 规程》（铁运［２０１ １１１ｏ号）第 ４６条规
为重 要 的 一项 ， 因 为 接 触 压 力 大 小 不但 可 以评 价 接 触 网 的运 行 质 量 ，而 标 。
