【CN209742212U】一种增强轻质混凝土板【专利】
一种装配式轻质混凝土墙板[实用新型专利]
![一种装配式轻质混凝土墙板[实用新型专利]](https://img.taocdn.com/s3/m/ed0de5f0227916888586d7bb.png)
专利名称：一种装配式轻质混凝土墙板专利类型：实用新型专利
发明人：张凯,陈望能,庞宾,笪俊
申请号：CN201820616667.8
申请日：20180427
公开号：CN208604824U
公开日：
20190315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式轻质混凝土墙板，属于装配建筑施工技术领域，包括钢制框架龙骨和轻质灌浆材料墙体，钢制框架龙骨由多条竖向的钢制框架组成，轻质灌浆材料墙体的两侧内镶嵌有连接体，连接体由嵌入式连接件本体及连接件组成，相互连接的两轻质混凝土墙板之间浇筑有轻质灌浆材料，轻质灌浆材料墙体的表面涂覆有抗裂型抹灰砂浆外层。
本实用新型在轻钢框架结构内浇筑轻质灌浆材料形成墙板，在墙体表面涂覆有抗裂型抹灰砂浆外层，并在工厂预制生产为成品，到现场以装配的方式建造房屋使用，可快速形成建筑内外墙体，提高结构抗震性能，减少施工工序，节省现场用工，提高施工安装质量。
申请人：江苏金海宁新型建材科技有限公司
地址：211500 江苏省南京市南京矿业机电产业园6号(六合区马鞍镇境内)
国籍：CN
代理机构：北京天方智力知识产权代理事务所(普通合伙)
代理人：谷成
更多信息请下载全文后查看。
一种轻质高强混凝土及其制备方法
一种轻质高强混凝土及其制备方法我跟你说啊，轻质高强混凝土这玩意儿，我可是折腾了好久，总算找到点门道。
一开始，我真的是瞎摸索。
我就知道混凝土里面肯定得有水泥吧，那我就大把大把地往里面加水泥，以为这样强度就会很高，结果呢，制作出来的东西很重，压根就不是轻质的，这可把我愁坏了。
后来我就开始研究，发现骨料这东西很关键。
如果要轻质，那普通那些大石头肯定是不行的。
我就开始找那些轻质的骨料，像陶粒就很不错，就像一个个小海绵球似的，中间有很多空隙，能让整个混凝土变轻。
但是刚开始的时候，我没控制好陶粒的比例，要么就是强度不够，一捏就碎，要么就是还是太重。
我就慢慢调整陶粒和水泥的比例，试了好多回。
添加剂这东西也得重视。
我在尝试的时候，加过一种纤维类的添加剂，我想着就像在蛋糕里加面粉里加头发丝一样，给它拉一拉，能增加强度。
可是我刚开始加的量不对，加多了就显得很干巴，不好搅拌均匀，整个混凝土都不平整。
不过这次尝试也让我知道这纤维要加，但要适量，而且搅拌的时候得很仔细，就像做饭时候搅面糊一样，上下左右都得搅到。
还有水的比例，感觉这个最简单，可却是最容易被忽略的。
水多了就成稀泥了，根本立不起来，水少了呢，就干巴巴的，强度也不够。
我做了好多组对比实验，才找到了一个大概合适的水量。
我拿着个小杯子细心地量，一会儿加点水，一会儿又倒掉一点。
至于那种真正完美的组合，我现在还不是特别确定。
但我觉得目前这些尝试都是很有用的经验。
我觉得如果你也要做这个轻质高强混凝土的话，一定要多记录数据。
就像我刚开始的时候，都是瞎弄，浪费了好多材料，也没个结果。
后来每次改变一点材料比例或者添加剂种类的时候，我就把这些数据记下来，这样才有进步。
而且不能急，每一步都得慢慢来，就比如搅拌这个环节，我之前赶时间，拌得不均匀，做出来的混凝土质量就不行。
反正这就是我在轻质高强混凝土制备上的一些经验，希望对你有用。
再说说外加剂的选择，我试过好几种外加剂。
有一种在宣传的时候说能大幅度提高强度并且不会增加重量，我当时可兴奋了，一下子就买了回来用。
一种轻质高强混凝土的制备方法
一种轻质高强混凝土的制备方法我折腾了好久一种轻质高强混凝土的制备方法，总算找到点门道。
说实话，刚开始我也是完全瞎摸索，看了好多资料，感觉都是云里雾里的。
我就想着得先试试啊，最开始我就按照普通混凝土的一些配方比例来，只是单纯地把粗骨料换成比较轻质的材料，像陶粒之类的。
我以为这就大功告成了，结果呢，那强度差得不是一星半点，这才知道没那么简单。
然后我又琢磨，那粘结剂是不是也得换换。
我就试过用特殊的树脂类的物质来部分替代传统的水泥。
这一步可折腾死我了，因为这个比例一点点都得精确。
多一点，那个混凝土就变得特别黏，根本没法正常搅拌均匀；少一点呢，强度又不够。
我记得有一次为了找到合适的比例，我做了好多试验样品，从10%到30%不同比例的树脂一点点试。
这感觉就像是在黑暗里找东西，完全不知道哪里是对的。
在添加纤维这件事上我也栽了跟头。
为了增加强度，我想加入玻璃纤维。
我就直接把玻璃纤维往里面一扔，也没怎么处理。
结果搅拌的时候，那纤维全缠在一起了，就像头发没梳好打结了一样，弄得整个混凝土里面纤维分布不均匀，强度也不稳定。
后来才知道，得先对纤维进行一些处理，比如表面处理一下，让它能更好地跟其他材料结合。
还有搅拌和振捣也挺关键的。
搅拌的时候啊，不能太猛也不能太轻。
太猛了就像你炒菜的时候乱搅一通，那些材料就不能很好地融合；太轻了呢，材料又混合不充分。
振捣的时候，如果持续时间太长，就会把里面轻质的骨料振得移位，导致结构不均匀。
对于陶粒等轻质骨料，还得注意它的吸水性。
要是直接用，它可能会吸收很多水泥浆里的水，从而影响强度和凝结效果。
所以最好是先对它进行预湿处理。
反正啊，我觉得这个轻质高强混凝土的制备，每一步都得小心谨慎，相互配合着来。
不过我现在的方法可能还不是最完美的，还得不断尝试改进呢。
比如对于外加剂的使用，我还是在探索更好的组合，这又是一个有些头疼的新方向。
不过我相信，只要不断尝试，肯定能把这个制备方法弄得更好更稳定。
我还发现啊，原材料的质量也会产生巨大影响。

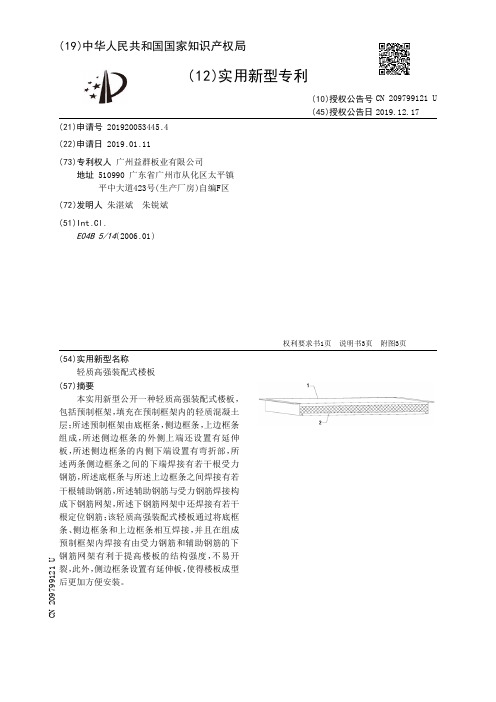

【CN209799121U】轻质高强装配式楼板【专利】
(10)授权公告号 CN 209799121 U (45)授权公告日 2019.12.17
( 54 )实用新型名称 轻质高强装配式楼板
( 57 )摘要 本实用新型公开一种轻质高强装配式楼板，
包括预制框架，填充在预制框架内的轻质混凝土 层；所述预制框架由底框条，侧边框条，上边框条 组成 ，所述侧边框条的外侧上端还设置有延伸 板 ，所述 侧边框条的内 侧下端设置有弯折部 ，所 述两条侧边框条之间的下端焊接有若干根受力 钢筋，所述底框条与所述上边框条之间焊接有若 干根辅助钢筋，所述辅助钢筋与受力钢筋焊接构 成下钢筋网架，所述下钢筋网架中还焊接有若干 根定位钢筋；该轻质高强装配式楼板通过将底框 条 、侧边框条 和上边框条 相互焊接 ，并且在组成 预制框架内焊接有由受力钢筋和辅助钢筋的下 钢筋网架有利于提高楼板的结构强度 ，不易开 裂，此外，侧边框条设置有延伸板，使得楼板成型 后更加方便安装。
3
CN 209799121 U
说 明 书
附图说明 [0013] 图1为本实用新型一种轻质高强装配式楼板的结构图； [0014] 图2为图1中的预制框架的结构图； [0015] 图3为图1中的预制框架的俯视图； [0016] 图4为图3中A向的示意图； [0017] 图5为加强型预制框架的结构图。
2/3ห้องสมุดไป่ตู้页
发明内容 [0005] 有鉴于此，本实用新型目的是提供一种结构强度高、危险性低和方便安装的轻质 高强装配式楼板。 [0006] 为了解决上述技术问题，本实用新型的技术方案是： [0007] 一种轻质高强装配式楼板，包括钢制的预制框架，以及填充在预制框架内的轻质 混凝土层；所述预制框架由底框条，平行焊接在所述底框条两侧的、用于密封混凝土和提高 装配时安装受 力的 侧边框条 ，以 及设置在所述 侧边框条 另一端的 、且中间部位设置有灌注 开口的 上边框条组成 ，所述 侧边框条的 外侧上端还设置有延伸板 ，所述 侧边框条的内 侧下 端设置有弯折部 ，所述两条 侧边框条之间的 下端焊接有若干根受 力钢筋 ，所述底框条与所 述上边框条之间焊接有若干根辅助钢筋，所述辅助钢筋与受力钢筋垂直设置，且焊接构成 下钢筋网架，所述下钢筋网架中的两个网格之间还焊接有若干根用于保持钢筋网架定位在 轻质混凝土层有效保护层内的定位钢筋。 [0008] 作为优选，所述延伸板与侧边框条一体成型，且与侧边框条垂直，所述弯折部呈U 字形设置。 [0009] 作为优选，所述上边框条的灌注开口为矩形开口，所述上边框条的呈直角折弯设 置。 [0010] 作为优选，所述靠近两侧侧边框条的受力钢筋嵌入所述弯折部内，并与弯折部焊 接固定。 [0011] 作为优选，所述定位钢筋的长度与轻质混凝土层厚度相同。 [0012] 本实用新型技术效果主要体现在以下方面：该轻质高强装配式楼板通过将底框 条 、侧边框条 和上边框条 相互焊接 ，并且在组成预 制框架内焊接有由受 力钢筋和辅助钢筋 的 下 钢筋网 架有 利于提高 楼板的 结 构强 度 ，不易开裂 ，此外 ，侧边框条的 外 侧设置有延 伸 板，使得楼板成型后更加方便安装。
一种轻质高强混凝土及其制备方法[发明专利]
![一种轻质高强混凝土及其制备方法[发明专利]](https://img.taocdn.com/s3/m/399b1e4ea36925c52cc58bd63186bceb19e8ed09.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510483095.1(22)申请日 2015.08.07C04B 28/00(2006.01)C04B 18/30(2006.01)(71)申请人上海应用技术学院地址200235 上海市徐汇区漕宝路120号(72)发明人邵霞 许嘉奕 韩建平 李庆秋沙锦超(74)专利代理机构上海申汇专利代理有限公司31001代理人吴宝根(54)发明名称一种轻质高强混凝土及其制备方法(57)摘要本发明提供了一种轻质高强混凝土，每立方米混凝土由450-480KG 的水泥、180-190KG 的碎石、238-250KG 的陶粒、30-60KG 的粉煤灰、434-474KG 的细砂、23-63KG 的玻化微珠、180-195水、20-30KG 的矿渣微粉和8-12KG 的增强活性剂组成，本发明还提供了上述轻质高强混凝土用的制备方法，首先按照重量百分比称取各物质，然后将上述原料充分搅拌合均匀后，装模养护即得到轻质高强混凝土。
本发明是一种以陶粒取代部分粗骨料，以玻化微珠取代部分细骨料，以粉煤灰、矿渣微粉等为掺合料制备轻质高强混凝土，用以满足混凝土抗压强度的前提下，使得混凝土轻质化。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书5页CN 105036629 A 2015.11.11C N 105036629A1.一种轻质高强混凝土，其特征在于，每立方米混凝土由以下组分组成：水泥 450-480KG；碎石 180-190 KG；陶粒 238-250 KG；粉煤灰 30-60 KG；细砂 434-474 KG；玻化微珠 23-63 KG；水 180-195 KG；矿渣微粉 20-30 KG；增强活性剂 8-12 KG。
2.根据权利要求1所述的一种轻质高强混凝土，其特征在于，在所述的矿渣微粉中，主要成分的质量百分比为：Fe2O30.4%；CaO 40.9%；SiO230.5%；Al2O313.9%；MgO 8.6%；TiO20.7%；P 2O50.02%；S 2.5%；MnO 0.2%；杂质和其它微量元素 余量。
一种增强型轻质隔墙板[实用新型专利]
![一种增强型轻质隔墙板[实用新型专利]](https://img.taocdn.com/s3/m/b540ddcd0722192e4436f647.png)
专利名称：一种增强型轻质隔墙板专利类型：实用新型专利
发明人：梁辉,朱永健
申请号：CN201920679776.9申请日：20190514
公开号：CN210530035U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型属于隔墙板领域，尤其是一种增强型轻质隔墙板，针对现有的墙板在拼接后，并未压紧卡钩，使用过程中容易产生晃动，且需要使用定位销进行定位，操作繁琐的问题，现提出如下方案，其包括第一墙板，所述第一墙板的一侧设有第二墙板，所述第二墙板的一侧固定安装两个安装柱，第一墙板的一侧开设有两个安装槽，两个安装柱的一端分别延伸至两个安装槽内，本实用新型中，将第二墙板的安装柱对准第一墙板的安装槽移动即可完成安装，拉动拉环使得T型卡杆移出卡槽后，移动第二墙板即可完成拆卸，便于安装和拆卸，通过压板压紧安装柱可以防止两个墙板安装后产生晃动，通过T型卡杆移入卡槽可以固定住两个墙板。
申请人：江苏六道建材有限公司
地址：211300 江苏省南京市高淳区经济开发区花山路16号
国籍：CN
更多信息请下载全文后查看。
一种带有加强结构的轻质隔墙板[实用新型专利]
专利名称：一种带有加强结构的轻质隔墙板专利类型：实用新型专利
发明人：赵立衡
申请号：CN202022123947.5
申请日：20200924
公开号：CN212957123U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带有加强结构的轻质隔墙板，包括外隔板，外隔板的内部固定连接有若干个均匀分布的三角加强件，若干个三角加强件两两之间依次固定连接，外隔板由第一混凝土板、隔音板、防火膜、纤维加强网、保温板、防水板、钢丝加强网和第二混凝土板组成，本实用新型一种带有加强结构的轻质隔墙板，设置加强筋，纤维加强网、钢丝加强网和三角加强件，大大加强了该隔墙板的结构强度，使得该隔墙板可以适应更加广泛的应用场合，可以承载更重的重量，可以增强其实用性；设置隔音板，可以进一步提升其隔音效果，加强其实用性，大大降低噪音污染，改善居住环境。
申请人：江门市思成建材实业有限公司
地址：529147 广东省江门市新会区沙堆镇金门工业园
国籍：CN
代理机构：北京久维律师事务所
代理人：杜权
更多信息请下载全文后查看。
一种高强轻质混凝土及其制备方法[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010058245.5(22)申请日 2020.01.18(71)申请人 杭州申华混凝土有限公司地址 311100 浙江省杭州市余杭区崇贤街道四维村(72)发明人 王永根 张立学 (51)Int.Cl.C04B 28/04(2006.01)C04B 38/08(2006.01)C04B 20/10(2006.01)C04B 14/12(2006.01)C04B 111/40(2006.01)(54)发明名称一种高强轻质混凝土及其制备方法(57)摘要本发明公开了一种高强轻质混凝土及其制备方法，涉及混凝土技术领域，其技术方案要点是一种高强轻质混凝土，以重量份数计，包括如下组分：水泥180-200份、轻质粗骨料350-450份、轻质细骨料300-350份、掺合料160-180份、水140-150份以及减水剂4-6份；所述轻质粗骨料为增强陶粒，所述增强陶粒采用如下方法制备：①取陶粒，将其置于水中浸泡20-24h，然后将陶粒沥水1-2h，得到吸水陶粒；②向吸水陶粒中加入其重量10-20%的增强剂，在温度为70-80℃的温度下，以50-400r/min的速度搅拌30-90min后，得到增强陶粒。
本发明中的混凝土具有抗压强度高、干表观密度低的优点。
权利要求书1页 说明书8页CN 111205036 A 2020.05.29C N 111205036A1.一种高强轻质混凝土，其特征在于：以重量份数计，包括如下组分：水泥180-200份、轻质粗骨料350-450份、轻质细骨料300-350份、掺合料160-180份、水140-150份以及减水剂4-6份；所述轻质粗骨料为增强陶粒，所述增强陶粒采用如下方法制备：①取陶粒，将其置于水中浸泡20-24h，然后将陶粒沥水1-2h，得到吸水陶粒；②向吸水陶粒中加入其重量10-20%的增强剂，在温度为70-80℃的温度下，以50-400r/min的速度搅拌30-90min后，得到增强陶粒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 .根据权利要求1所述的一种增强轻质混凝土板，其特征在于，所述加强组件(9)包括 钢架(91)、加强隔板(92)以及填充空间(93) ，所述加强组件(9)的内部安装有钢架(91) ，所 述钢架(91)的内部设置有加强隔板(92) ，且钢架(91)的内部空间加强隔板 (92) 两侧均设置 有填充空间(93)。
代理人 刘杰
(51)Int .Cl . E04C 2/288(2006 .01) E04C 2/30(2006 .01) E04C 2/38(2006 .01)
(10)授权公告号 CN 209742212 U (45)授权公告日 2019.12.06
( 54 )实用新型名称 一种增强轻质混凝土板
( 57 )摘要 本实用新型公开了一种增强轻质混凝土板，
5 .根据权利要求1所述的一种增强轻质混凝土板，其特征在于，所述定位柱(7)的外表 面套接有密封垫圈，且定位柱(7)的上表面安装有限位帽。
6 .根据权利要求3所述的一种增强轻质混凝土板，其特征在于，所述钢架(91)与加强隔 板(92)为一体式结构设计，且钢架(91)与加强隔板(92)的厚度均4至6毫米。
4 .根据权利要求1所述的一种增强轻质混凝土板，其特征在于，所述填充料(10)包括泡 沫层(101)、隔音层(102)以及保温层(103)，所述填充料(10)的内部安装有泡沫层(101) ，所 述泡沫层(101)的上方设置有保温层(103) ，且泡沫层(101) 与保温层(103)之间设置有隔音 层(102)。
包括板体 ，所述板体的 一 侧设置有卡块 ，且板体 的另一侧开设有卡槽，所述板体的上表面开设有 节料孔，且板体的上表面空间节料孔一侧位置处 开设有两组第二定位孔，所述板体的下方对应安 装有两组定位柱，本实用新型中卡块与卡槽的卡 合式设计 ，方便了人们对混凝土板进行组装拼 接 ，保证了两者之间的稳固性 ，提高了其实 用性 ； 节料孔和安装槽的设计 ，降 低了混凝土板的自 重，节约了生产材料，降低了制造成本；加强组件 组装式设计，提高了整个混凝土板的抗折和抗拉 强度，方便了人们进行组装，提高了工作效率；填 充料的设计，使得混凝土板具备良好的保温性以 及隔音性，提高了其功能性。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920158710 .5
(22)申请日 2019 .01 .30
(73)专利权人 日照天工绿能建筑科技发展有限 公司
地址 276800 山东省日照市东港区河山林 前村、204国道东
(72)发明人 丛贺
(74)专利代理机构 北京众达德权知识产权代理 有限公司 11570
2
CN 209742212 U
说 明 书
Байду номын сангаас
1/3 页
一种增强轻质混凝土板
技术领域 [0001] 本实用新型涉及混凝土板领域，具体是一种增强轻质混凝土板。
背景技术 [0002] 钢筋混凝土板，用钢筋混凝土材料制成的板，是房屋建筑和各种工程结构中的基 本结构或构件，常用作屋盖、楼盖、平台、墙、挡土墙、基础、地坪、路面、水池等，应用范围极 广，钢筋混凝土板按平面形状分为方板、圆板和异形板，按结构的受力作用方式分为单向板 和双向板，最常见的有单向板、四边支承双向板和由柱支承的无梁平板，板的厚度应满足强 度和刚度的要求。 [0003] 中国专利公开了一种钢筋混凝土空心楼板(授权公告号CN207776194U) ，该专利技 术包括主体 和沿主体长度方向 延 伸设置的 通孔 ，所述主体的 对称 侧面分 别设有插块 和插 槽，插块和插槽均沿主体长度方向延伸设置；插块表面设有至少一个限位块，插槽内壁设有 至少一个供相邻主体上限位块插接的限位槽；主体内部设有预制钢筋架，具有使预制楼板 之间加固操作简单，降低投入成本的效果，但是现在的混凝土板在使用的过程中，仍旧有着 较多的不足之处 ，混凝土板都是一体式浇筑成型的 ，实体制造的话造价成本增加，且本身的 强度不够 ，容易发生断裂的现象 引发危险 事故 ，混凝土板不具备良 好的隔音效果以 及保温 效果 ，功能性较差。因此 ，本领域技术人 员提供了一 种增强轻 质混凝土板 ，以 解决上述背景 技术中提出的问题。
权利要求书1页 说明书3页 附图2页
CN 209742212 U
CN 209742212 U
权 利 要 求 书
1/1 页
1 .一种增强轻质混凝土板，包括板体(1) ，其特征在于，所述板体(1)的一侧设置有卡块 (2) ，且板体(1)的另一侧开设有卡槽(4) ，所述板体(1)的上表面开设有节料孔(6) ，且板体 (1)的上表面空间节料孔 (6)一侧位置处开设有两组第二定位孔 (5) ，所述板体 (1)的下方对 应安装有两组定位柱(7) ，所述板体(1)的前表面开设有安装槽(8) ，所述板体(1)的前表面 对应安装槽(8)内部安装有加强组件(9) ，且板体 (1)的前表面对应加强组件(9)内部设置有 填充料(10)。
实用新型内容 [0004] 本实用新型的目的在于提供一种增强轻质混凝土板，以解决上述背景技术中提出 的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案： [0006] 一种增强轻质混凝土板，包括板体、卡块、第一定位孔、卡槽、第二定位孔、节料孔、 定位柱、安装槽、加强组件、钢架、加强隔板、填充空间、填充料、泡沫层、隔音层和保温层，所 述板体的一侧设置有卡块，且板体的另一侧开设有卡槽，所述板体的上表面开设有节料孔， 且板体的上表面空间节料孔一侧位置处开设有两组第二定位孔，所述板体的下方对应安装 有两组定位柱，所述板体的前表面开设有安装槽，所述板体的前表面对应安装槽内部安装 有加强组件，且板体的前表面对应加强组件内部设置有填充料。 [0007] 作为本实用新型再进一步的方案：所述卡块的内部开设有两组第一定位孔，所述 卡块与板体为一体式结构设计，且卡块与板体为混凝土材质构件。 [0008] 作为本实用新型再进一步的方案：所述加强组件包括钢架、加强隔板以及填充空 间，所述加强组件的内部安装有钢架，所述钢架的内部设置有加强隔板，且钢架的内部空间 加强隔板两侧均设置有填充空间。 [0009] 作为本实用新型再进一步的方案：所述填充料包括泡沫层、隔音层以及保温层，所 述填充料的内部安装有泡沫层，所述泡沫层的上方设置有保温层，且泡沫层与保温层之间
