机械产品检测与质量控制共36页
机械产品检测与质量控项目六典型零件检测与质量控制(下) PPT课件
CP
1.67 1.5 1.33 1.2
不合格品率
6/1000万 7/100万 6/10万
3/1万
CP
1.1 1
0.67 0.33
不合格品率
1/1000 3/1000 4.55/100 31.75/100
任务22 驱动器座检测与工序质量 动态监控
1 过程控制的含义 2 统计过程控制 3 统计过程诊断（SPD） 4 质量控制的主要环节 5 控制图的含义 6 控制图原理
的程度。用产品公差范围（T）与工序能力（B）之比表
示，即：
CpT B6TSTu6STL
CPK
T 2
6S
CP上
Tu 3S
x
CP下
x TL 3S
二、工序能力与工序能力指数
工序能力指数评定等级及相应的不合格品率见下表：
指数范围
等 级
CP 1.67
Ⅰ
1.67CP1.33 Ⅱ
判断
措施
工序 能力 过高
工序能力有富余，为提高产品质量，对关 键或主要项目，再次缩小公差范围；或为 提高效率、降低成本而放宽波动幅度，改 用较低精度等级的设备等。
机械产品检测与 质量控制
项目六 典型零件检测 与质量控制
任务21 传动齿轮检测与工序质量分析
1 直方图 2 工序能力与工序能力指数
教学目标
知识目标
1、掌握公法线千分尺、齿厚游标卡尺、基 节检查仪等的工作原理、作用和使用方法； 2、掌握齿厚偏差、公法线长度、基节偏差、 跳动的检测方法； 3、掌握直方图的作用、绘制与分析方法； 4、掌握工序能力的测算与分析方法。
五、控制图的含义
控制图就是用于分析和判断工序是否处于稳定状态所使 用的带有控制界限的图。如：
机械制造中的质量控制与检测
机械制中的质量控制与检测机械制造中的质量控制与检测机械制造是现代工业发展中不可或缺的重要环节，而质量控制与检测是确保机械制造品质的关键步骤。
本文将探讨机械制造中的质量控制与检测方法及其重要性。
1. 前言机械制造行业的发展离不开质量控制与检测。
质量控制是指为了达到要求的产品质量，采取一系列预先计划的、预防性措施的过程；而质量检测则是通过对产品的实际情况进行评估和验证，以确保产品达到质量要求。
2. 质量控制方法2.1 设定合理的规范在机械制造过程中，设定合理的规范是质量控制的首要步骤。
规范应该明确指出产品的要求和标准，包括尺寸、材料、力学性能等等。
只有明确规定了具体标准，才能进行相应的质量控制和检测。
2.2 严格的生产工艺为了保证产品质量，生产工艺必须严格执行，并确保每一道工序都符合规范要求。
这包括选择适当的机械设备和工具，正确操作和控制工艺参数，以及对工艺过程进行监控和调整等。
2.3 质量管理体系建立健全的质量管理体系也是质量控制的重要手段。
例如通过实施国际通用的ISO9001质量管理体系，使质量控制过程更加规范化和系统化，确保产品在各个环节中能够达到预期的质量水平。
3. 质量检测方法3.1 检查与测试机械制造中的质量检测通常使用检查和测试的方法。
通过对产品进行外观检查、尺寸测量、物理性能测试等方式，评估产品是否符合规范要求。
这些方法能够及时发现产品存在的问题，并采取相应措施进行调整和改进。
3.2 使用专业设备与技术质量检测还需要使用专业的设备和技术来进行。
例如，采用光学显微镜、电子显微镜等设备进行微观结构分析；使用万能材料试验机对材料的力学性能进行测试；利用坐标测量仪对尺寸进行精确测量等等。
这些设备和技术的应用可以提高质量检测的准确性和效率。
4. 质量控制与检测的重要性4.1 保证产品质量机械制造中的质量控制与检测可以保证产品的质量符合规范要求。
只有确保产品质量稳定可靠，才能满足市场需求，提升企业竞争力。
《机械产品检测与质量控制》课程标准
《机械产品检测与质量控制》是机械创造与自动化专业课程体系中的一门专业主干课程。
该课程是在对专业人材市场需求和就业岗位进行调研、分析的基础上，以产品检测与质量控制岗位能力和综合职业素质培养为重点，采用基于工作过程的课程开辟理论，校企合作开辟的一门工学结合课程。
本课程也合用于其它机械类专业。
本课程的先修课程为《机械工程图绘制》、《机械零部件测绘实训》、《机械零件常用材料选择及热成型》，与其同步开设的课程有《机械零件的手工制作与普通机械加工》。
本课程为后续《常用机构制作与零部件装拆》、《数控编程与加工》、《机械产品加工与装配综合实训》、《顶岗实习》等相关课程奠定技能和知识基础。
本课程通过理论实践一体化的教学方式，旨在使学生具备以下知识、能力和素质：1. 系统掌握尺寸误差、形位误差、表面粗糙度等检测项目的不同检测方法；2. 掌握内径、外径、斜面、孔系、罗纹、曲面、齿形等不同结构特征的检测方法和工具；3. 掌握常规检测工具和三坐标测量机、圆度仪、工具显微镜等高精度检测设备的使用方法和操作规范；4. 了解质量管理的基本知识，掌握常用质量统计方法和质量控制方法的基本应用。
1. 具备正确分析图纸技术要求，合理选择检测方法和工具进行产品检测的能力；2. 具备应用质量统计分析和控制方法，对质量记录数据进行统计分析，发现质量问题，预防产品质量缺陷，控制工序质量的能力；3. 具备针对具体加工质量问题，提出质量改进方案的初步能力。
1. 良好的质量意识和工作责任感；2. 认真、严谨的学习和工作态度；3. 自觉维护工具和工作环境清洁的良好习惯，能遵守操作规范和安全文明生产规程；4. 积极思量和解决问题的意识；5. 人际沟通与团队协作能力。
遵循职业教育以就业为导向，以服务为宗旨的指导思想，以企业调研为基础，环绕机械创造与自动化专业人材培养目标和培养规格，在学习借鉴国内外先进职业教育思想和方法的基础上，按照工作过程系统化的思想，与企业专家共同合作，实施本课程的系统开辟与实践。
《机械产品检测与质量控制》课程标准

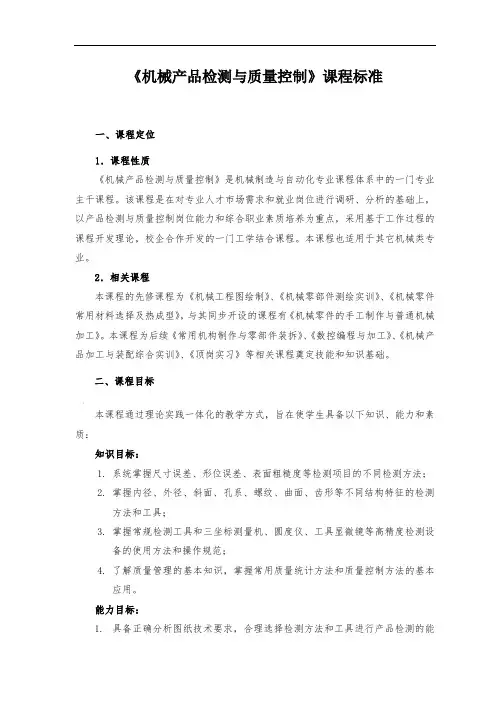

《机械产品检测与质量控制》课程标准一、课程定位1．课程性质《机械产品检测与质量控制》是机械制造与自动化专业课程体系中的一门专业主干课程。
该课程是在对专业人才市场需求和就业岗位进行调研、分析的基础上，以产品检测与质量控制岗位能力和综合职业素质培养为重点，采用基于工作过程的课程开发理论，校企合作开发的一门工学结合课程。
本课程也适用于其它机械类专业。
2．相关课程本课程的先修课程为《机械工程图绘制》、《机械零部件测绘实训》、《机械零件常用材料选择及热成型》，与其同步开设的课程有《机械零件的手工制作与普通机械加工》。
本课程为后续《常用机构制作与零部件装拆》、《数控编程与加工》、《机械产品加工与装配综合实训》、《顶岗实习》等相关课程奠定技能和知识基础。
二、课程目标:本课程通过理论实践一体化的教学方式，旨在使学生具备以下知识、能力和素质：知识目标：1.系统掌握尺寸误差、形位误差、表面粗糙度等检测项目的不同检测方法；2.掌握内径、外径、斜面、孔系、螺纹、曲面、齿形等不同结构特征的检测方法和工具；3.掌握常规检测工具和三坐标测量机、圆度仪、工具显微镜等高精度检测设备的使用方法和操作规范；4.了解质量管理的基本知识，掌握常用质量统计方法和质量控制方法的基本应用。
能力目标：1.具备正确分析图纸技术要求，合理选择检测方法和工具进行产品检测的能力；2.。
3.具备应用质量统计分析和控制方法，对质量记录数据进行统计分析，发现质量问题，预防产品质量缺陷，控制工序质量的能力；4.具备针对具体加工质量问题，提出质量改进方案的初步能力。
素质目标：1.良好的质量意识和工作责任感；2.认真、严谨的学习和工作态度；3.自觉维护工具和工作环境清洁的良好习惯，能遵守操作规范和安全文明生产规程；4.积极思考和解决问题的意识；5.人际沟通与团队协作能力。
!三、课程标准设计依据遵循职业教育以就业为导向，以服务为宗旨的指导思想，以企业调研为基础，围绕机械制造与自动化专业人才培养目标和培养规格，在学习借鉴国内外先进职业教育思想和方法的基础上，按照工作过程系统化的思想，与企业专家共同合作，实施本课程的系统开发与实践。
机械检测与产品质量管理
■■■■■■■■■■■■■■■企业文化·Company culture ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■商业故事 BUSINESS STORY088 机械检测与产品质量管理机械检测与产品质量管理闫巧玲 翟仕涛（唐山爱信齿轮有限责任公司，河北 唐山 063000）摘要：从产品的角度来分析，机械检测决定了一个产品的最终质量。
在中国融入世界经济贸易以来，同时也随着机械制造领域的发展对机械产品的精密度提出了更高的要求，我国机械质量检测部门提高了各类产品的机械检测力度。
从法律的角度来说，产品质量控制和检测受到了法律的更多制约和管控，这些法律法规对产品质量的相关案件提供了更多的支撑。
从生活的角度来说，电子机械类产品的质量在生活中越来越重要，甚至会影响到产品检验方法，为相关检测者提供了大量的借鉴。
关键词：机械电子；产品质量控制；监督与管控一、机械电子产品质量控制的意义和概念在时代的进步中，电子产品逐渐走进人们的生活，产品的质量控制也越来越重要。
随着经济的发展和贸易一体化进程的推进，电子产品的消耗量和需求量逐步增多，人们更加看重电子产品的质量。
从这一点来说，对电子产品的检测是对产品安全的注重。
机械电子产品关乎到使用者的财产安全和生命安全，加强对机械电子产品的检验十分重要。
机械电子产品是通过电子的相关技术来生产和创造相应的产品和零部件。
一般来说，电子产品具有两个特点，第一点，电子产品是需要电来保持运转状态，第二点，工作的传导是依赖于数字和信息的流动。
二、机械电子产品的质量控制体系的问题（一）过分以来质量监督部门 检测机械电子产品，过度以来公司内部的监督的有关部门，同时认为质量责任人是产品产生质量问题的主要原因，这是十分武断的想法。

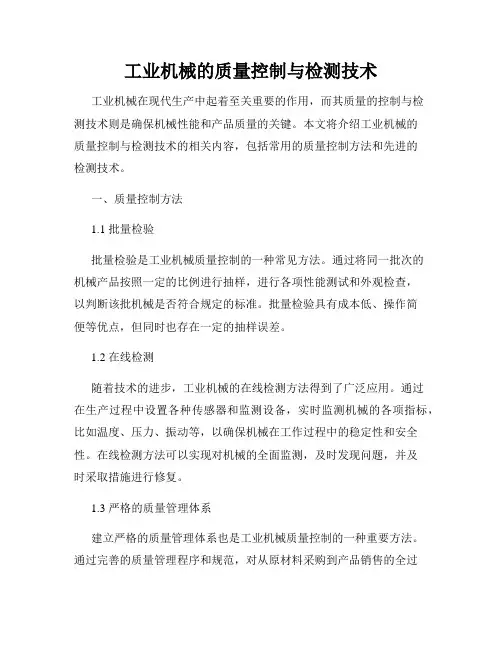

工业机械的质量控制与检测技术
工业机械的质量控制与检测技术工业机械在现代生产中起着至关重要的作用，而其质量的控制与检测技术则是确保机械性能和产品质量的关键。
本文将介绍工业机械的质量控制与检测技术的相关内容，包括常用的质量控制方法和先进的检测技术。
一、质量控制方法1.1 批量检验批量检验是工业机械质量控制的一种常见方法。
通过将同一批次的机械产品按照一定的比例进行抽样，进行各项性能测试和外观检查，以判断该批机械是否符合规定的标准。
批量检验具有成本低、操作简便等优点，但同时也存在一定的抽样误差。
1.2 在线检测随着技术的进步，工业机械的在线检测方法得到了广泛应用。
通过在生产过程中设置各种传感器和监测设备，实时监测机械的各项指标，比如温度、压力、振动等，以确保机械在工作过程中的稳定性和安全性。
在线检测方法可以实现对机械的全面监测，及时发现问题，并及时采取措施进行修复。
1.3 严格的质量管理体系建立严格的质量管理体系也是工业机械质量控制的一种重要方法。
通过完善的质量管理程序和规范，对从原材料采购到产品销售的全过程进行规范和控制，以确保生产过程中每一个环节都符合质量要求。
质量管理体系的建立需要充分调动企业的各项资源，形成全员参与的质量文化。
二、检测技术2.1 非破坏性检测技术非破坏性检测技术是工业机械质量检测的一种重要手段。
相比传统的破坏性检测方法，非破坏性检测技术可以通过外部检测手段对机械进行全面、准确的检测，而无需对机械进行破坏性试验。
例如，超声波探测技术可以检测材料内部的缺陷和损伤，X射线检测技术可以检测材料的密度和结构等。
2.2 图像处理技术图像处理技术在工业机械质量检测中发挥着重要作用。
通过使用相机和图像处理软件，可以对机械的外观、形状和尺寸进行全面准确的检测和分析。
例如，使用计算机视觉技术可以对工件表面的缺陷和不良进行自动检测和分类。
2.3 智能化检测技术随着人工智能技术的发展，智能化检测技术在工业机械质量控制中越来越重要。
检测实验报告 (2)
开课实验室：年月日
系部
年级、专业、班
姓名
成绩
课程
名称
机械产品检测与质量控制（2）
实验项目
名 称
角度的测量
指导教师
教师评语
教师签名：
年 月 日
一、实验目的
1. 了解量块的使用方法；
2.掌握万能角度尺的使用和读数方法；
3. 掌握使用正弦规测量零件角度的方法。
二、使用仪器、材料
（a）（b）
图2-5水平仪处于水平状态和倾斜状态时的气泡
（2）光学合像水平仪使用和读数方法
将水平仪放在工件的被测表面上，眼睛看窗口 1，手转动微分盘，直至两个半气泡重合时进行读数。读数时，从窗口 4 读出毫米数，从微分盘上读出刻度数。
四、实验内容
1．使用光学合像水平仪测量平板某一位置的平面度，并记录读数值。
河南工学院
学 生 实 验 报 告
实验课程名称机械产品检测与质量控制（2）
班 级
学 生 姓 名学 号
开 课 时 间至学年第学期
总 成 绩
教师签名
《机械产品检测与质量控制（2）》实验报告
开课实验室：年月日
系部
年级、专业、班
姓名
成绩
课程
名称
机械产品检测与质量控制（2）
实验项目
名 称
常用测量器具认知
指导教师
图1-1 百分表结构
2．内径百分表
内径百分表是内量杠杆式测量架和百分表的组合，用以测量或检验零件的内孔、深孔直径及其形状精度。其结构如图1-2所示。
图1-2 内径百分表结构
在三通管3的一端装着活动测量头1,另一端装着可换测量头2，垂直管口一端，通过连杆4装有百分表5。活动测头1的移动，使传动杠杆7回转，通过活动杆6， 推动百分表的测量杆，使百分表指针产生回转。由于杠杆7的两侧触点是等距离的，当活动测头移动1mm时，活动杆也移动1mm， 推动百分表指针回转一圈。所以，活动测头的移动量，可以在百分表上读出来。两触点量具在测量内径时，不容易找正孔的直径方向，定心护桥8和弹簧9就起了一个帮助找正直径位置的作用，使内径百分表的两个测量头正好在内孔直径的两端。活动测头的测量压力由活动杆6上的弹簧控制，保证测量压力一致。
机械装配中的质量控制与检测
机械装配中的质量控制与检测在机械工程领域，质量控制与检测是确保产品质量和性能的关键步骤。
机械装配涉及到多个组件的连接和调试，因此对质量的控制和检测尤为重要。
本文将探讨机械装配中的质量控制与检测的方法和技术。
第一部分：质量控制质量控制是在机械装配过程中确保产品达到预定质量标准的一系列活动。
以下是一些常见的质量控制方法：1. 标准操作程序（SOP）：制定并使用标准操作程序可以确保所有操作员按照相同的标准进行工作。
SOP应包括装配过程中的所有步骤和规范要求。
2. 质量管理系统（QMS）：QMS是一套用于管理质量的程序和指南。
它可以帮助组织制定质量目标、评估风险、控制变更并进行持续改进。
3. 完整性检查：在装配过程中，进行完整性检查可以确保所有组件都正确连接。
这可以通过目视检查和使用工具进行测量来完成。
4. 过程控制：通过搜集装配过程中的数据和进行统计分析，可以实现对质量的实时监控和控制。
如果出现异常，可以及时采取纠正措施。
5. 交叉验证：在机械装配中，交叉验证是通过多个操作员或多个独立系统对同一产品进行独立检查，以确保质量的一致性和准确性。
第二部分：质量检测质量检测是确定产品是否符合质量标准的过程。
以下是一些常用的质量检测方法：1. 无损检测（NDT）：无损检测技术可以通过使用超声波、X射线、磁粉等方法，检测零部件的内部和外部缺陷，如裂纹、孔洞等。
2. 尺寸测量：使用精确的量具和测量设备，对产品的几何尺寸进行测量和验证。
这可以确保产品符合规格要求。
3. 功能测试：通过将产品放入实际使用环境中或使用专用测试台进行机械装配功能测试，以确保产品的性能和功能正常。
4. 振动分析：在机械装配中，振动分析可以检测到组件的松动、异常振动或其他机械问题。
这可以预防故障并确保产品的可靠性。
5. 输送带自动视觉检测（AVI）：对于大规模的装配线，使用AVI系统可以自动检测产品的外观和尺寸，减少人工检测的工作量，并提高检测的准确性和效率。
