控制系统工程案例分析-机器人技术(第二章-机器人动力学)
•
驱动和传动装置：用来有效地驱动执行机构的装置，通常采用电 动、液压和汽动，有直接驱动和间接驱动二种方式。
•
传感器：是机器人获取自身状态和环境信息的工具，也是实现闭 环控制的重要组成部分；有内部传感器和外部传感器两种类型， 内部传感器有光电编码器、光栅、关节力矩传感器等；外部传感 器有摄像头、腕力传感器、超声波（声纳）传感器、红外和激光 传感器触觉和接近觉传感器等。
2010年12月7日
图2.4 坐标原点与单位向量的H 变换 智能与控制工程研究所 17
这个新坐标系的 x、y、z 轴的方向分别是 [ 0，1，0，0 ] T、[ 0，0，1，0 ]
T
和 [ 1，0，0，0 ] T，它是由单位向量的H变换减去这个坐标原点的向量得到的。 这些方向向量相应于变换矩阵的前三列（见式（2.15））。可见，H变换矩阵描述 了一个坐标系绕原参考坐标系旋转和对参考坐标系平移的三个轴的方向和原点的 位置（见图2.4）。如图2.5所示，当对一个向量 n 进行式（2.11）给出的 H 变换 时，原向量 n 可以被认为是在新坐标系描述的那个向量 u ，即被变换了的向量 u 就是相对于参考坐标系描述的向量 n 。
第二章 机器人运动学
Chapter Ⅱ Robotic Kinematics
2.1 2.2 2.3 2.4 2.5
2010年12月7日
工业机器人系统简介 齐次坐标变换 机器人运动学 逆运动学方程 斯坦福机械手的运动学分析
智能与控制工程研究所 1
2.1 工业机器人系统简介
• 世界上第一台真正意义上的工业机器人是1960年由美国Unimation 公司研制成功并推向市场的，其定型产品为Unimate工业机器人， 有多个系列，如PUMA/560、 PUMA/760 等。 • 工 业 机 器 人 （ Industrial Robot ） 又 称 为 第 一 代 机 器 人 （ First Generation Robot）：即可编程、示教再现工业机器人，已进入商 品化、实用化。 • 工业机器人是应用最为成功和广泛的机器人，它的应用涉及到工 业生产的各个方面，如焊接、搬运、装配、喷漆等。
Rot ( x, θ) =
cosθ 0 sinθ 0 0 1 0 0 Rot ( y, θ) = - sinθ 0 cosθ 0 0 0 0 1 cosθ - sinθ 0 0 sinθ cosθ 0 0 Rot ( z, θ) = 0 0 1 0 0 0 0 1
(2.10)
2010年12月7日
智能与控制工程研究所
2010年12月7日
智能与控制工程研究所
2
2.1.1 工业机器人的机械结构
• • • • • 结构类型：开链式多关节（连杆）结构 自由度：通用型工业机器人通常有6个自由度（关节） 坐标设置：直角坐标、关节坐标 驱动方式：直接驱动和间接驱动 动力：电动、气动、液压
2010年12月7日
智能与控制工程研究所
16
2.2.6 坐标系 (Coordinate frames)
齐次变换矩阵H由四个列向量组成，它的前三个列向量称为方向向量，由式 （2.8）到式（2.10）的旋转变换（分别绕 x、y、z 轴旋转θ角）确定，第四个列向 量称为平移向量，它的平移分量（沿 x、y、z 轴的平移量）由式（2.6）第四列的前 三个元素确定。如 0 1 0 0
2010年12月7日
智能与控制工程研究所
5
2.1.2 工业机器人的控制结构
• 工业机器人控制系统主要由执行机构、驱动和传动装置、传感器 和控制器四大部分构成（如图）。
记忆、示 教 装置
控制 装置
驱动 装置
传感器
工业机器人控制系统结构
2010年12月7日 智能与控制工程研究所 6
•
执行机构：实现机械手各自由度的关节运动和末端执行器的直角 坐标运动。
(2.6)
因此对向量 u = [ x y z w ]T，经H变换为向量v可表示为 x + aw y + bw z + cw w x/w+a y/w+b z/w+c 1
v=
=
(2.7)
可见，平移实际上是对已知向量 u = [ x y z w ]T 与平移向量 p = [ a b c 1 ]T 相加。
2010年12月7日
z y u ( 7, 3, 2, 1 ) z 0 x • n ( 6, 4, 10, 1 )
0
y
x
图2.5 向量的 H 变换
2010年12月7日 智能与控制工程研究所 18
2.2.7 相对变换（Relative transformation）
前面介绍的旋转和平移都是相对于一个固定的坐标系而进行的。这样，在已给的例子里
m = a 2 + b2 + c 2
（2.2）
0 x x
图2.2 平面的描述
y y
如图2.2所示，如果将 x－y 平面沿z 轴正 方向平移一个单位距离，构成平面 p，则 p = [ 0 0 1 -1] 即 a = 0, b = 0, c = 1, d = -1,
m = a 2 + b2 + c 2 = 1
v = [ 3 4 5 1 ]T = [ 6 8 10 2 ]T = [ -3 -4 -5 -1]T
在向量中增加一个比例因子 w 是为了方便坐标变换中的矩阵运算。
2010年12月7日
智能与控制工程研究所
12
•
平面（Planes）
平面可用一个行矩阵表示，即
z
（2.1）
1
p=[abcd]
p •v
它表示了平面p的法线方向，且距坐标原点的 距离为－d / m，其中
智能与控制工程研究所
15
2.2.5 旋转变换（Rotation transformation）
如图2.3所示，绕 x, y, z 轴旋转一个θ角 的相应变换是 1 0 0 0 0 cosθ - sinθ 0 0 sinθ cosθ 0 0 0 0 1 z
θ (2.8) 0 θ (2.9) x 图2.3 旋转变换 注意：θ角旋转的正方向遵循 右手螺旋法则（如图2.4所示） θ y
y 0 z x Trans ( 4, -3, 7 ) Rot ( y, 90°) 0 Rot ( z, 90°) x y
H＝Trans ( 4, -3, 7 ) Rot ( y, 90°) Rot ( z, 90°) =
0 0 1 0
1 0 0 0
4 -3 7 1
z
（2.11）
坐标系的原点，即零向量 [ 0 0 0 1 ] T 的 H 变换是 [ 4 -3 7 1 ] T，相当于将原点按平移 向量的各个分量进行平移的结果（ 如图 2.4 所 示）。如果对 x、y、z 轴的单位向量进行 H变 换，分别得到 [ 4 -2 7 1 ] T 、[ 4 -3 8 1 ] T 和 [ 5 -3 7 1 ] T。这四个向量在图4.4中标出，并 形成了一个新坐标系。
0 0 1 4 1 0 0 -3 Trans ( 4, -3, 7 ) Rot ( y, 90°) Rot ( z, 90°) = 0 1 0 7 0 0 0 1 （2.12）
坐标系首先绕参考坐标系 z 轴旋转90°，然后绕 y 轴旋转 90°，最后平移 4i－3j+7k， 如图4.4所示。如果以相反次序从左到右来进行这些操作：首先对坐标平移4i―3j+7k，然 后将它绕当前坐标系的 y 轴旋转 90°，此时当前坐标系的 y 轴与参考坐标系的 y 轴是相同 的。然后再绕着新坐标系（当前的）坐标系的 z 轴旋转90°，所得结果与前面的方法相同 （见图2.6）。
2010年12月7日
智能与控制工程研究所
11
2.2.2 点向量和平面的描述
• 点向量（Point vectors）
点向量描述空间的一个点在某个坐标系的空间位置。同一个点在不同坐标系的描述 及位置向量的值也不同。如图2.1中，点p在E坐标系上表示为Ev，在H坐标系上表示为
Hw，显然
v ≠ w。一个点向量可表示为
平面p上任一点v为 v = [ x y 1 1 ]T，它与平面p的点乘为零，即 p • v = 0 平面p上方任一点v，如 v = [ 0 0 2 1 ]T，它与平面p的点乘为一个正数，即 p • v = 1 平面p下方任一点v，如 v = [ 0 0 0 1 ]T，它与平面p的点乘为一个负数，即 p • v = -1 注意：平面 [ 0 0 0 0 ] 无定义。
•
控制器：是机器人的核心，它负责对机器人的运动和各种动作的 控制及对环境的识别。
2010年12月7日
智能与控制工程研究所
7
2.1.3 工业机器人的控制方式
• 控制结构：现代工业机器人通常采用两级（层）计算机控制结构，底层采用单片 机闭环控制实现对各个关节的控制；上层采用系统机（PC机或工控机）实现各关 节的协调控制（直角坐标运动控制），通常是开环控制。因此机器人是一种半闭 环控制系统。 • • 控制方式：主要有示教再现、可编程控制、遥控和主—从控制等多种方式。 示教－再现（Teaching by doing）: 分为示教－存储－再现－操作四步进行。 • 示教：方式有两种：(1) 直接示教－手把手；(2) 间接示教－示教盒控制。 • 存储：保存示教信息。 • 再现：根据需要，读出存储的示教信息向机器人发出重复动作的命令。 • 操作：根据命令完成示教动作。
2010年12月7日
智能与控制工程研究所
14
2.2.4 平移变换（Translation transformation）
将向量 p ＝ a i + b j + c k 进行平移，其相应的H变换矩阵是 1 0 0 0 0 1 0 0 0 0 1 0 a b c 1
H = Trans ( a b c ) =

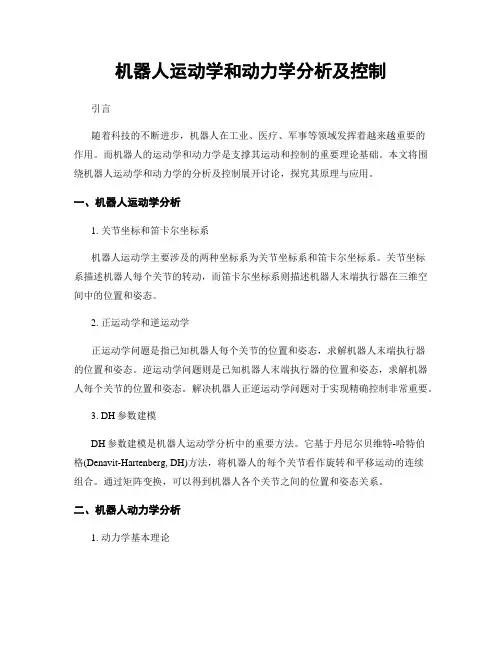

机器人运动学和动力学分析及控制
机器人运动学和动力学分析及控制引言随着科技的不断进步，机器人在工业、医疗、军事等领域发挥着越来越重要的作用。
而机器人的运动学和动力学是支撑其运动和控制的重要理论基础。
本文将围绕机器人运动学和动力学的分析及控制展开讨论，探究其原理与应用。
一、机器人运动学分析1. 关节坐标和笛卡尔坐标系机器人运动学主要涉及的两种坐标系为关节坐标系和笛卡尔坐标系。
关节坐标系描述机器人每个关节的转动，而笛卡尔坐标系则描述机器人末端执行器在三维空间中的位置和姿态。
2. 正运动学和逆运动学正运动学问题是指已知机器人每个关节的位置和姿态，求解机器人末端执行器的位置和姿态。
逆运动学问题则是已知机器人末端执行器的位置和姿态，求解机器人每个关节的位置和姿态。
解决机器人正逆运动学问题对于实现精确控制非常重要。
3. DH参数建模DH参数建模是机器人运动学分析中的重要方法。
它基于丹尼尔贝维特-哈特伯格(Denavit-Hartenberg, DH)方法，将机器人的每个关节看作旋转和平移运动的连续组合。
通过矩阵变换，可以得到机器人各个关节之间的位置和姿态关系。
二、机器人动力学分析1. 动力学基本理论机器人动力学研究的是机器人在力、力矩作用下的运动学规律。
通过牛顿-欧拉方法或拉格朗日方程，可以建立机器人的动力学模型。
动力学模型包括质量、惯性、重力、摩擦等因素的综合考虑，能够描述机器人在力学环境中的行为。
2. 关节力和末端力机器人动力学分析中的重要问题之一是求解机器人各个关节的力。
关节力是指作用在机器人各个关节上的力和力矩，它对于机器人的稳定性和安全性具有重要意义。
另一个重要问题是求解末端执行器的力，这关系到机器人在任务执行过程中是否能够对外界环境施加合适的力。
3. 动力学参数辨识为了建立精确的机器人动力学模型，需要准确测量机器人的动力学参数。
动力学参数包括质量、惯性、摩擦等因素。
动力学参数辨识是通过实验方法，对机器人的动力学参数进行测量和估计的过程。
智能机器人技术导论 课件 第二章：机器人系统基础
1.直角坐标系
空间直角坐标系下一点P坐标表示
直角坐标系
空间直角坐标系也称笛卡尔坐标系，
直角坐标系任意一点P的坐标（x,y,z） 进行表示。
空间任意位置可以沿着X,Y,Z轴来获 得。
直角坐标系型机械臂（PPP ）
直角坐标系型机械臂运动是X,Y,Z三 轴平动。
PPP的作业空间是一个长方体
直角坐标系机械臂模型
3.三自由度手腕同样是俯仰型和回转型的组 合。常用的结构PPR,RRR,PRR,RPR。三自由度 手腕的运动空间是一个立体空间。
3.机械臂组成——臂部
● 臂部可由大臂、小臂或多臂所组成，其作用是支 撑手部和腕部，并且可以通过伸缩、回转、俯仰 和升降等运动改变手部的空间位置。
机械臂简图
臂部设计的基本要求
手爪
操作工具——喷枪
手部——按加持原理分类
手部——按夹持方式——机械钳爪式
手部又可分为机械钳爪式和吸附式两大类
内撑式钳爪
外夹式钳爪
手部——按夹持方式——吸附式
吸附式手部可分为磁力吸附式和真空吸附式两种
磁力吸附式
真空吸附式
2.机械臂组成——腕部
● 腕部是连接手部和手臂的部件，并可用来调整被 抓取物件的方姿势。
● 腕部的设计一般依据作业任务的运动空间和轨迹 来选取不同的类型结构。
机械臂简图
腕部设计分类
● 自由度是指机械手各运动部件在三维空间坐标轴上所具有的独立运动数。
腕部设计
腕部
1.一般单自由度手腕的运动形式为俯仰型（ 用字母P表示）或回转型（我们用字母R表示 ）。单自由度手腕的运动轨迹是一条线。
2.二自由度手腕则是俯仰型和回转型的组合 。可以组合成双俯仰型和俯仰回转型，但是 不能构成双回转型。二自由度手腕的运动空 间是一个面。

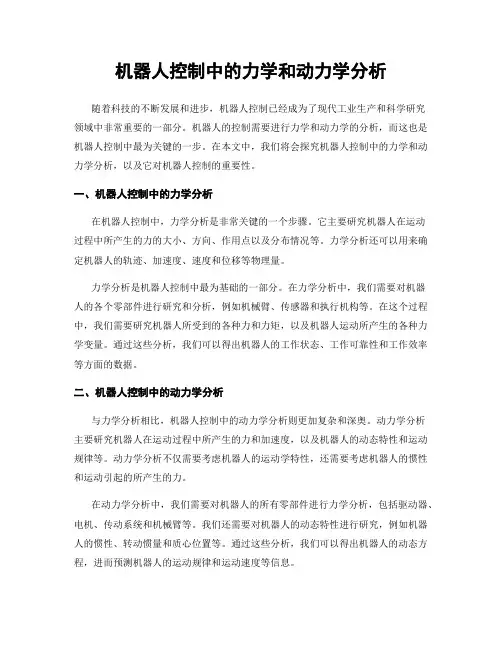

机器人控制中的力学和动力学分析
机器人控制中的力学和动力学分析随着科技的不断发展和进步，机器人控制已经成为了现代工业生产和科学研究领域中非常重要的一部分。
机器人的控制需要进行力学和动力学的分析，而这也是机器人控制中最为关键的一步。
在本文中，我们将会探究机器人控制中的力学和动力学分析，以及它对机器人控制的重要性。
一、机器人控制中的力学分析在机器人控制中，力学分析是非常关键的一个步骤。
它主要研究机器人在运动过程中所产生的力的大小、方向、作用点以及分布情况等。
力学分析还可以用来确定机器人的轨迹、加速度、速度和位移等物理量。
力学分析是机器人控制中最为基础的一部分。
在力学分析中，我们需要对机器人的各个零部件进行研究和分析，例如机械臂、传感器和执行机构等。
在这个过程中，我们需要研究机器人所受到的各种力和力矩，以及机器人运动所产生的各种力学变量。
通过这些分析，我们可以得出机器人的工作状态、工作可靠性和工作效率等方面的数据。
二、机器人控制中的动力学分析与力学分析相比，机器人控制中的动力学分析则更加复杂和深奥。
动力学分析主要研究机器人在运动过程中所产生的力和加速度，以及机器人的动态特性和运动规律等。
动力学分析不仅需要考虑机器人的运动学特性，还需要考虑机器人的惯性和运动引起的所产生的力。
在动力学分析中，我们需要对机器人的所有零部件进行力学分析，包括驱动器、电机、传动系统和机械臂等。
我们还需要对机器人的动态特性进行研究，例如机器人的惯性、转动惯量和质心位置等。
通过这些分析，我们可以得出机器人的动态方程，进而预测机器人的运动规律和运动速度等信息。
三、机器人控制中力学和动力学分析的重要性在机器人控制中，力学和动力学分析是非常重要的一部分。
通过力学和动力学分析，我们可以了解机器人的工作状态、工作可靠性和工作效率等方面的数据。
同时，力学和动力学分析可以帮助我们预测机器人的运动规律和运动速度等信息，从而优化机器人的运动控制。
在机器人的工作过程中，由于机器人所受到的各种力和力矩的不同，机器人的零部件和传动系统也会出现不同程度的磨损和老化。

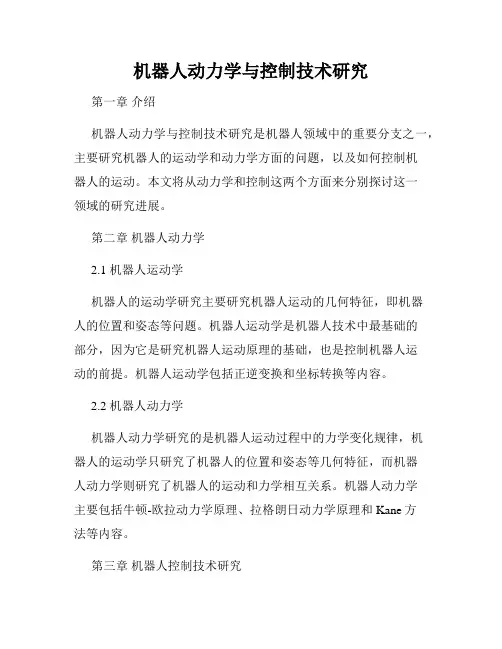

机器人动力学与控制技术研究
机器人动力学与控制技术研究第一章介绍机器人动力学与控制技术研究是机器人领域中的重要分支之一，主要研究机器人的运动学和动力学方面的问题，以及如何控制机器人的运动。
本文将从动力学和控制这两个方面来分别探讨这一领域的研究进展。
第二章机器人动力学2.1 机器人运动学机器人的运动学研究主要研究机器人运动的几何特征，即机器人的位置和姿态等问题。
机器人运动学是机器人技术中最基础的部分，因为它是研究机器人运动原理的基础，也是控制机器人运动的前提。
机器人运动学包括正逆变换和坐标转换等内容。
2.2 机器人动力学机器人动力学研究的是机器人运动过程中的力学变化规律，机器人的运动学只研究了机器人的位置和姿态等几何特征，而机器人动力学则研究了机器人的运动和力学相互关系。
机器人动力学主要包括牛顿-欧拉动力学原理、拉格朗日动力学原理和Kane方法等内容。
第三章机器人控制技术研究3.1 机器人控制基础机器人控制的基础知识包括机器人运动规划、传感器的选择、控制算法设计等。
机器人运动规划是建立在机器人运动学之上的，它是指根据机器人的初始位置和姿态，以及目标位置和姿态，确定机器人的运动轨迹的过程。
传感器的选择也是机器人控制中重要的一环，因为只有采集到有用的信息，才能对机器人的运动进行控制。
3.2 机器人运动控制机器人运动控制包括开环控制和闭环控制两种方式。
开环控制是机器人最初采用的控制方式，它是指根据预设的控制指令，直接将机器人控制到所需的位置，但这种控制方式缺乏反馈信息，容易受到外界干扰。
因此闭环控制是机器人现在广泛采用的控制方式，它是指机器人控制器根据机器人位置和姿态的反馈信息对机器人进行调整，从而实现对机器人的精确控制。
第四章总结机器人动力学与控制技术研究是机器人技术中非常重要的一部分，它不仅为机器人的正常运行提供了基础，还为机器人技术的发展打下了坚实的基础。
本文主要从机器人的动力学和控制这两个方面来阐述机器人动力学与控制技术的研究进展，介绍了机器人运动学、运动控制、机器人动力学等相关的知识点，希望能够为读者提供有价值的信息。
机器人技术解析与应用案例分享
机器人技术解析与应用案例分享近年来，随着科技的发展，机器人技术也得到了快速的发展。
越来越多的企业和个人开始注重机器人技术的应用，希望通过机器人来实现更高效、更便捷的工作方式。
本文将从技术解析和应用案例两个方面来探讨机器人技术的发展。
技术解析机器人技术的发展始于上世纪六十年代，经过数十年的发展，今天已经成为了一个完整的技术系统。
机器人技术主要包括以下几个方面：1.机械控制技术机器人的最基本部分就是机械组件，它们负责机器人的动力输出和运动控制。
这方面的技术已经非常成熟，目前已经出现了多种不同的运动部件和机器人的类型。
2.电气控制技术在机械组件之上，还需要加上电气控制技术来控制机器人的运动。
电气控制技术主要包括了传感器的应用、电机的控制、运动算法的编写等。
随着传感器技术和控制算法的发展，机器人的运动效果和准确性也得到了大幅提升。
3.软件控制技术机器人的软件控制技术也非常重要，需要通过程序来控制机器人的行为。
这方面的技术包括了机器学习、人工智能、视觉处理等等。
软件控制技术是机器人技术的未来发展方向，可以让机器人具备更加智能化的能力。
应用案例机器人技术的应用范围非常广泛，从制造业到服务业，从医疗到教育，各个领域都有机器人技术的应用案例。
下面列举几个典型案例：1.工业机器人工业机器人是机器人技术最早的应用之一，早在上世纪六十年代就已经出现。
工业机器人主要用于制造业，可以用来完成很多重复性高、风险大、劳动强度大的工作。
目前在汽车制造等领域，工业机器人已经成为了不可或缺的角色。
2.智能家居机器人随着智能家居概念的流行，智能家居机器人也越来越广泛的应用。
智能家居机器人可以与智能家居中的其他设备连接，实现对家居环境的监控和管控。
例如机器人清洁助手可以完成家居清扫等工作，可以大幅缩短家庭清理的时间。
3.教育机器人教育机器人也是一个比较新兴的领域。
教育机器人可以帮助儿童更加深入地了解科学知识，提高他们的动手能力和思维能力。
机器人动力学与系统控制
机器人动力学与系统控制机器人学是一门尤为重要的学科，是指研究机器人的构造、设计、操作、控制以及应用的学科。
而机器人动力学与系统控制则是机器人学中的一部分，研究机器人的动力学原理以及控制系统的设计与运行。
一、机器人动力学机器人动力学是研究机器人在运动过程中的力学特性和动力学特性的学科。
与机器人静力学相对应，机器人动力学通常涉及到机器人的惯性、加速度、速度、动量、力矩等物理量的分析和计算。
机器人的动力学对于机器人的运动控制非常重要。
通过分析机器人的动力学性质，我们可以推导出机器人所需的力矩和关节速度，从而实现机器人的精确控制。
例如，在机器人的运动控制中，就需要通过动力学分析确定机器人的关节力矩，从而实现机器人的精确控制和运动。
二、系统控制系统控制是机器人学中非常重要的一个方向。
在机器人的控制系统中，主要用到PID控制等控制算法。
PID控制器是一种常见的控制器，它能够通过测量目标系统的误差信号，从而输出控制信号，从而实现对目标系统的控制。
PID控制器的控制性能非常出色，因此在机器人控制系统中被广泛应用。
三、机器人动力学与控制的研究应用在机器人动力学与控制方面的研究中，应用非常广泛。
例如，在工业领域中，机器人的运动控制可以实现生产线的自动化。
在医学领域中，机器人的控制可以实现微创手术，提高手术的精确度和安全性。
此外，机器人动力学与控制也在智能制造、军事科技等领域得到了广泛应用。
随着人工智能技术的不断发展，机器人动力学与控制的研究应用也将会越来越广泛。
总之，机器人动力学与系统控制是机器人学中非常重要的一个方向。
通过深入研究机器人的动力学特性和控制系统的设计与运行，可以实现机器人的精确控制和运动。
随着技术的不断发展，机器人动力学与控制的研究应用也将会变得更加广泛。
机器人技术及应用-机器人控制系统举例
机器人技术及应用-机器人控制系统举例机器人技术及应用机器人控制系统举例在当今科技飞速发展的时代，机器人已经成为了我们生活和生产中不可或缺的一部分。
从工业制造中的自动化生产线，到医疗领域的手术机器人，再到家庭服务中的智能机器人，机器人的应用范围越来越广泛。
而机器人能够如此高效、精准地完成各种任务，离不开其核心的控制系统。
机器人控制系统就像是机器人的“大脑”，它负责指挥机器人的动作、感知环境、处理信息以及做出决策。
一个优秀的机器人控制系统能够使机器人更加灵活、智能和可靠，从而更好地满足各种应用需求。
接下来，让我们通过几个具体的例子来深入了解一下机器人控制系统。
首先，我们来看工业机器人中的控制系统。
以汽车生产线上的焊接机器人为例，它需要在快速移动的同时，精确地将焊点焊接在指定的位置上，并且要保证焊接的质量和稳定性。
为了实现这一目标，其控制系统通常采用了高精度的运动控制算法和传感器反馈技术。
在运动控制方面，控制系统会根据预设的焊接路径和速度，计算出机器人各个关节的运动轨迹和速度指令。
通过精确控制电机的转速和转角，实现机器人手臂的平稳、快速运动。
同时，为了应对生产过程中的各种不确定性因素，如工件的尺寸偏差、装配误差等，控制系统还会实时监测机器人的实际位置和姿态，并与预设值进行比较，通过反馈控制算法对运动指令进行调整，以确保焊接的精度和质量。
在传感器方面，焊接机器人通常配备了激光测距传感器、视觉传感器等设备，用于感知工件的位置、形状和焊缝的特征。
这些传感器采集到的数据会实时传输给控制系统，控制系统经过处理和分析后，能够根据实际情况对焊接参数进行优化，例如调整焊接电流、电压和焊接时间等，从而提高焊接的效率和质量。
除了工业机器人，服务机器人中的控制系统也有着独特的特点和应用。
以家用扫地机器人为例，它需要在复杂的家庭环境中自主移动、避开障碍物，并完成清扫任务。
扫地机器人的控制系统通常采用了基于地图构建和路径规划的算法。
机器人动力学和控制技术研究
机器人动力学和控制技术研究随着科技的不断进步，机器人技术也在不断发展。
机器人的动力学和控制技术是机器人技术的重要组成部分，也是当前机器人研究的热点之一。
本文将介绍机器人动力学和控制技术的基本概念及其研究现状。
一、机器人动力学机器人动力学是研究机器人运动学和力学的学科，主要涉及机器人的位置、速度、加速度和力学特性等方面。
机器人动力学的重要性在于它是机器人控制的基础，只有深入理解机器人的动力学特性，才能实现对机器人的精准控制。
机器人的动力学模型通常采用质点系统、刚体系统和连续体系统等模型，其中刚体系统模型较为常见。
刚体系统模型的基本假设是机器人是由刚性杆件和旋转关节组成的，机器人的关节是自由度，它们的运动决定了机器人的姿态。
机器人动力学分析具体包括以下几个方面：1. 机器人的运动学分析。
机器人的运动学主要包括位置、速度、加速度等量的计算，它们是机器人动力学分析的基础。
2. 机器人的动力学建模。
机器人的动力学建模是指将机器人的构型和参数转化为动力学模型，从而建立机器人的系统方程。
3. 机器人的动力学参数辨识。
机器人的动力学参数辨识是指通过实验等方法估计机器人的动力学参数。
4. 机器人运动的控制。
机器人运动的控制涉及到运动规划、轨迹跟踪、力控制等问题。
二、机器人控制技术机器人控制技术是指通过对机器人系统的控制器设计和实现，实现对机器人的控制。
机器人控制技术主要包括以下几种方法：1. PID控制。
PID控制是一种经典控制方法，它通过对误差、误差积分、误差微分等参数的调整，来实现对机器人运动的控制。
PID控制的优点是简单、快速响应，但其缺点是需要对PID参数进行不断的调整，且其鲁棒性不高。
2. 模型预测控制。
模型预测控制是一种优化控制方法，它通过对机器人动力学模型的预测，来计算出最优控制量并实行控制，以实现对机器人运动的控制。
3. 自适应控制。
自适应控制是一种针对控制对象模型未知或变化的自适应控制方法，它通过定义自适应参数，实现对控制器的自适应调整，以适应机器人动力学模型的变化。
机器人技术及应用-机器人控制系统举例
技术培训《机器人技术及其应用》
机器人控制系统举例
机器人控制 系统举例
机器人控制系统举例
下文以ＰＵＭＡ５６０ 机器人控制系统为例， 说明机器人控制系统的构成和工作基 本原理。
ＰＵＭＡ５６０ 机器人操作臂控制系统的结构如图1⁃３８ 所示。其控制器是处理器组成的两级控制 系统。ＤＥＣＬＳＩ⁃１１ 计算机作为上级主控计算机监控下一级的６ 个Ｒｏｃｋ ｗｅ ｌｌ ６５０３ 微处理器。每一个微处理器控制一个关节， 采用ＰＩＤ 控制规律。每一 关节上装有一个增量式数码盘， 检测关节的角位移。数码盘通过接口与上／ 下指针连接， 使微处理器随时读出关节位置。ＰＵＭＡ５６０ 没有采用测速电动机， 而是通过关节位 移的微分得到关节速度， 进行速度反馈。为了获得直流电动机的指令力矩， 微处理器通 过接口与Ｄ⁃Ａ 转换相连， 由直流驱动电路供给电动机电流， 调节加在电枢上的电压来 控制电枢电流， 使它维持预期的值。
机器人控制系统举例
关节控制器有两个伺服环。外环提供位置误差信息， 由６５０３ 微处理器大约每０. ８７５ｍｓ 更新一次。内环由模拟器件和补偿器组成， 用以微分反馈， 起阻尼作用。两 个伺服环的增益（相当于前面所述的Ｋｖ 和Ｋｐ） 固定不变， 并调到在ＶＡＬ 程序确定 的速度下的“临界阻尼关节系统” 处理程序。微处理器的主要功能是：
１） 坐标变换（直角坐标和关节坐标的相互变换等）。
机器人控制系统举例
２） 关节插补和轨迹规划， 每隔２８ｍｓ 向每个关节传送与每个设定点相应的增量 位置更新值。
３） 从６５０３ 微处理器判明各运动关节是否完成它所需的增量运动。 ４） 如果机器人是处于连续路径控制方式， 则还要预先做好２）、３） 两条指令以 完成连续路径插补。 总之， 主控级的主要功能是对操作臂动作命令进行处理。ＶＡＬ 将根据命令说明的 动作要求， 进行坐标变换、轨迹规划和插补运算， 其中路径段时间都为２８ｍｓ。运算 结果所得参数送往相应关节的数字伺服板， 然后检测各关节的运行情况， 以确定它们是 否正常工作。
机器人应用中的动力学与控制技术研究
机器人应用中的动力学与控制技术研究机器人是人工智能领域的一个热门研究方向。
随着科技的不断发展，机器人已经广泛应用于制造业、医疗等领域。
在这些应用中，机器人的动力学与控制技术是非常重要的，它关系到机器人的精度、效率等方面。
本文将对机器人应用中的动力学与控制技术进行探讨。
一、机器人动力学机器人动力学主要研究机器人在运动过程中的力学特性。
它包括机器人的运动学、动力学和控制等方面。
在机器人应用中，动力学是机器人能否完成任务的关键。
机器人运动学是指描述机器人运动的数学模型。
在运动学中，常用的参数有位置、速度和加速度等。
机器人的运动学一般分为正运动学和逆运动学，正运动学是通过力学方程和几何关系求解机器人的位姿。
而逆运动学是给定机器人的位姿，求解所需关节角度和长度等参数。
机器人动力学是研究机器人运动中的力学特性。
它主要涉及机器人的惯性、质量、力学参数等。
机器人动力学可以根据机器人的运动学模型建立动力学模型，通过动力学模型来研究机器人在运动过程中的各种现象。
为了保证机器人在运动过程中的精度和稳定性，机器人动力学需要应用到机器人控制技术中。
二、机器人控制技术机器人控制技术是指对机器人进行控制的方法和技术。
机器人控制技术可分为开环控制和闭环控制。
开环控制是一种简单的控制方式，它只是根据规定的输入信号来控制机器人的动作，没有反馈控制的过程。
这种控制方式适用于一些简单的操作，如拾取、移动等。
闭环控制是一种更为复杂的控制方式，它需要通过测量机器人的输出信号来调整机器人的输入信号，从而使机器人达到所需的控制目标。
闭环控制通常可以通过PID控制算法实现。
PID控制算法是一种基于误差的控制算法，其输出信号根据目标值与实际值的差异来调整机器人的输入信号。
机器人控制技术是机器人应用中的关键技术。
在机器人应用中，控制技术不仅决定了机器人的性能和精度，也影响了机器人的应用场景和效率。
因此，机器人的控制技术也需要结合机器人的动力学来进行优化。
