[方法点拨] (1)两点电荷电场中各点的电场是两点电荷独自产生的电场强度矢量叠加．(2)注意两点电荷连线及连线的中垂线上场强、电势分布规律．1．(电场叠加)(多选)如图1，真空中a 、b 、c 、d 四点共线且等距．先在a 点固定一点电荷＋Q ，测得b 点场强大小为E .若再将另一等量异种电荷－Q 放在d 点，则( )图1A ．b 点场强大小为34E B ．c 点场强大小为54E C ．b 点场强方向向右 D ．c 点电势比b 点电势高2．(功能关系)如图2所示，O 、O ′两点放置两个等量正电荷，在OO ′直线上有A 、B 、C 三个点，且OA ＝O ′B ＝O ′C ，一点电荷q (q >0)沿路径Ⅰ从B 运动到C 电场力所做的功为W 1，沿路径Ⅱ从B 运动到C 电场力所做的功为W 2，同一点电荷从A 沿直线运动到C 电场力所做的功为W 3，则下列说法正确的是( )图2A ．W 1大于W 2B ．W 1为负值C ．W 1大于W 3D ．W 1等于W 33．(电场综合分析)如图3所示，Q 1、Q 2为两个等量同种的正点电荷，在Q 1、Q 2产生的电场中有M 、N 和O 三点，其中M 和O 在Q 1、Q 2的连线上，O 为连线的中点，N 为Q 1、Q 2垂直平分线上的一点，ON ＝d .下列说法正确的是( )图3A ．在M 、N 和O 三点中，O 点电势最低B ．在M 、N 和O 三点中，O 点电场强度最小C ．若O 、N 间的电势差为U ，则N 点的电场强度为U dD ．若O 、N 间的电势差为U ，将一个带电荷量为q 的正点电荷从N 点移到O 点，电场力做功为qU4．如图4所示，以O 点为圆心的圆周上有六个等分点a 、b 、c 、d 、e 、f .等量正、负点电荷分别放置在a 、d 两点时，在圆心O 产生的电场强度大小为E .现仅将放于a 点的正点电荷改放于其他等分点上，使O 点的电场强度改变，则下列判断正确的是( )图4A ．移至c 点时，O 点的电场强度大小仍为E ，沿Oe 方向B ．移至b 点时，O 点的电场强度大小为32E ，沿Oc 方向 C ．移至e 点时，O 点的电场强度大小为E 2，沿Oc 方向 D ．移至f 点时，O 点的电场强度大小为32E ，沿Oe 方向 5．如图5所示，P 、Q 为两个等量异种电荷，PQ 连线上有a 、b 两位置，aP <bQ ，PQ 中垂线上有位置c .将一带正电的点电荷q 从a 位置移至b 位置，电场力做负功，功的绝对值为W ，已知b 处的电势为φ，则以下判断正确的是( )图5A ．a 位置的电场强度比b 位置的电场强度小B ．a 位置的电势等于φ－W qC ．将点电荷q 从c 位置移至b 位置，电场力做负功，数值大于WD ．将点电荷q 从a 位置移至c 位置，电场力做正功，数值小于W6．(多选)如图6所示，在真空中固定有两个等量异种点电荷，A 、B 、C 、D 是两点电荷连线上的四个点，已知A 、C 两点到正点电荷的距离与B 、D 两点到负点电荷的距离均为L ，O 点是C 、D 两点连线的中点，E 、F 是C 、D 两点连线的中垂线上关于O 点对称的两点，则下列说法正确的是( )图6A ．A 、B 两点的电场强度相同，电势不相等B ．C 、D 两点的电场强度不同，电势相等C ．将正试探电荷从C 点沿直线CE 移到E 点的过程中，电场力对电荷做正功D ．一个负试探电荷在C 点的电势能大于它在F 点的电势能7．如图7所示，AB 为一固定的水平绝缘杆，在其上下对称位置固定放置一对等量同种正点电荷，其连线与AB 交于O 点，杆上的E 、F 点关于O 点对称，E 、F 的间距为L .一可以视为质点的小球穿在杆上，小球与杆的动摩擦因数随位置而变化，该变化规律足以保证小球从E 点以一初速度v 0沿杆向右做匀减速直线运动并经过F 点，小球带负电，质量为m .其在O 点处与杆的动摩擦因数为μ0.则在由E 到F 的过程中( )图7A ．小球在O 点电势能最大B ．小球在E 、F 两点与杆的动摩擦因数一定相同C ．E 到O 点，小球与杆的动摩擦因数逐渐减小D ．小球克服摩擦力做功为μ0mgL答案精析1．BC [设ab ＝bc ＝cd ＝L ，先在a 点固定一点电荷＋Q ，测得b 点场强大小为E .根据点电荷电场强度公式，b 点场强E ＝k Q L 2，方向由a 指向b ，向右．若再将另一等量异种点电荷－Q 放在d 点，－Q 在b 点产生的电场强度为E ′＝k Q (2L )2＝E 4，方向由b 指向d ，向右．根据场强叠加原理，b 点场强大小为E ＋E ′＝54E ，方向向右，选项A 错误，C 正确；由对称性可知，c 点场强与b 点相同，选项B 正确；根据沿电场线方向，电势逐渐降低可知，c 点电势比b 点电势低，选项D 错误．]2．D [电场力所做的功与路径无关，与电势差有关，所以W 1＝W 2，A 项错误；由于OA ＝O ′B ，由对称性，A 、B 两处电势相同，所以W 1＝W 3，C 项错误，D 项正确；B 点电势高于C 点电势，因此正电荷从B 运动到C 电场力做正功，B 项错误．]3．B [根据两个等量同种正点电荷的电场线分布特点可知，在M 、N 和O 三点中，M 点电势最高，N 点电势最低，O 点的电场强度为零(最小)，选项A 错误，B 正确；由于两个等量同种正点电荷的电场不是匀强电场，各点电场强度不同，不能运用E ＝U d得出N 点的电场强度，选项C 错误；若O 、N 之间的电势差为U ，将一个带电荷量为q 的正点电荷从N 点移到O 点，由低电势到高电势，电场力做功为－qU ，选项D 错误．]4．C [由题意可知，等量正、负点电荷在O 处产生的电场强度大小均为E 2，方向水平向右．当移至c 处，两点电荷在该处的电场强度方向夹角为120°，则O 处的合电场强度大小为E 2，沿Oe 方向，A 错误；同理，当移至b 处，O 处的合电场强度大小为32E ，沿Od 与Oe 角平分线方向，B 错误；同理，当移至e 处，O 处的合电场强度大小为E 2，沿Oc 方向，C 正确；同理，当移至f 处，O 处的合电场强度大小为32E ，沿Od 与Oc 角平分线方向，D 错误．] 5．B [判断电场强度大小看电场线的疏密，所以，a 点的电场强度大于b 点，A 项错误；正电荷从a到b过程中，电场力做功－W＝U ab q＝(φa－φ)q，解得φa＝φ－W，B项正确；带正q电的点电荷q从a位置移至b位置，电场力做负功，且aP<bQ.所以P为负电荷，c点电势小于b点电势，电荷从c到b的过程，电场力做负功且数值小于W(cb间电势差小于ab间电势差)，C项错误；同理电荷从a到c过程，电场力做负功，数值小于W，D项错误．]6．AC[根据等量异种点电荷电场线的分布特征可知，A、B两点所在处的电场线疏密相同，故两点的电场强度大小相等，方向向左，即A、B两点的电场强度相同，同理，C、D两点的电场强度相同，根据点电荷周围区域的电势分布规律及电势叠加规律(电势是标量)可知，A、C两点的电势均大于零(取无穷远处电势为零)，B、D两点的电势均小于零，故φA>φB，φC>φD，A项正确，B错误；将正试探电荷从C点沿直线CE移到E点过程中，合电场力方向与正试探电荷运动方向成锐角，电场力一定做正功，C正确；φC>φF，负试探电荷在电势高处的电势能小，据此可知D错误．]7．D[小球从E到O的过程中，电场力对小球做正功，小球的电势能减小，从O到F的过程中，电场力做负功，电势能增大，所以小球在O点电势能最小，A项错误；设小球在E、F 两点所受的摩擦力大小分别为f E和f F，电场力大小为F电，合外力大小为F，则在E点有：F ＝f E－F电，在F点有：F＝f F＋F电，所以f E>f F，由摩擦力公式f＝μF N＝μmg，可知小球在E点与杆的动摩擦因数大于在F点与杆的动摩擦因数，B项错误；E到O点，由F＝f E－F电＝μmg －F电，F一定，若场强先增大后减小，则F电先增大后减小，因此μ先增大后减小，C项错误；在O点的动摩擦因数为μ0，所以有F合＝μ0mg＝ma，F合为小球的合外力，由于小球做匀减速运动，合外力恒定，所以从E到F合外力做功大小为：W合＝F合L＝μ0mgL，因为从E 到F电场力做功为0，所以从E到F合外力做的功就为克服摩擦力做的功，所以克服摩擦力做功为：W f＝W合＝μ0mgL，D项正确．]。
2018版高考物理一轮总复习课件：8-2电场能的性质 精品
即时突破 判断正误． 1．电场力做功与重力做功相似，均与路径无关．( √ ) 2．正电荷具有的电势能一定是正的，负电荷具有的电势能一定是负的．( × ) 3．电场力做正功，电势能一定增加．( × ) 4．电场力做功为零，电荷的电势能也为零．( × )
二、电势 等势面 1．电势 (1)定义式：φA＝Eqp. (2)矢标性：电势是标量 ，有正负之分，其正(负)表示该点电势比零___电__势_高(低)． (3)相对性：电势具有__相__对__性__，同一点的电势因选取零电势点的不同而不同． 注意：电场中某点的电势大小是由电场本身的性质决定的，与在该点是否放有 电荷和所放电荷的电荷量及其电势能均无关．
() A．c点电势高于a点电势
B．场强的方向由b指向d
C．质子从b运动到c所用的时间为
2L v0
D．质子从b运动到c，电场力做功为4 eV
【解析】 连接bd，找bd的三等分点g、h，连接ag交bc于e，连接ch交ad于f，
则分别过age和chf且垂直于平面abcd的平面为两个等势面，作等势面的垂线为电场
的地方电势低．
2．电势能大小的判断方法
判断角度
判断方法
做功判断法
电场力做正功，电势能减小； 电场力做负功，电势能增大
电荷电势法 正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大
公式法 能量守恒法
由Ep＝qφp，将q、φp的大小、正负号一起代入公式，Ep的正值越大， 电势能越大；Ep的负值越小，电势能越大
2018高三一轮总复习
物理
提高效率 ·创造未来 ·铸就辉煌
必考部分 电磁学/8-12章
第八章 电场
第2节 电场能的性质
栏
目
抓知识点 1
高考物理一轮复习第八章恒定电流微专题实验的拓展与创新加练半小时粤教版.docx
微专题65 实验的拓展与创新[方法点拨](1)结合闭合电路欧姆定律、串并联电路特点，去理解电路，找出测量量与已知量间的关系．(2)熟练掌握基本实验的原理、实验方法等是解决创新实验的关键．1．某同学测量直流恒流电源的输出电流I0和定值电阻R x的阻值，电路如图1所示．图1实验器材如下：直流恒流电源(电源输出的直流电流I0保持不变，I0约为0.8A)；待测电阻R x(阻值约为20Ω)；滑动变阻器R(最大阻值约为50Ω)；电压表V(量程15V，内阻约为15kΩ)；电流表A(量程0.6A，内阻约为0.2Ω)；请回答下列问题．(1)实验所用器材如图2所示，图中部分电路已经连接好，请完成实验电路的连接．图2(2)电路开关S闭合前，滑动变阻器的滑片P应滑动到____处(选填“a”或“b”)，其理由是______________________________________________________________ __________________________________________________________________________________；(3)所得实验数据如下表，请在如图3所示的直角坐标系上画出U—I图像.1234 5电流表的示数I/A0.200.300.400.500.60电压表的示数U/V13.912.110.27.60 6.1图3(4)根据所画U－I图像，可求得直流恒流电源输出电流I0＝________A，待测电阻的阻值R x＝________Ω.(结果保留两位有效数字)2．(2018·湖北黄冈模拟)图4中虚线框内是由表头G改装成的一个电流表和一个电压表的电路，其中接a、b时为电流表，接a、c时为电压表．已知表头的满偏电流为2mA、内阻阻值范围为180～200Ω，定值电阻R1＝50Ω，R2＝1460Ω，为确定改装后电流表和电压表的量程，实验小组将a、b两个接线柱接入如图所示的电路中，来测量表头G的内阻；图4(1)实验室里，电流表A和滑动变阻器R均有两种规格：电流表：a.0～10mA b．0～600mA滑动变阻器：a.0～20Ωb．0～1000Ω则电流表应选________，滑动变阻器应选________；(选填字母代号)(2)将选择的器材接入电路；①依照电路图，补充完整图5中的实物图；图5②闭合S，以I1表示电流表A的示数，I2表示表头G的示数，多次调节滑动变阻器，测量多组I1、I2数据(单位均为mA)，某同学以I1为纵轴，I2为横轴，画出I1－I2图线为一条过原点的倾斜直线，该同学求出了图线的斜率k＝5，则表头内阻R g＝________Ω，由表头G改装后的电流表量程为________mA，电压表量程为________V.3．(2017·北京海淀区模拟)利用如图6所示的电路测量一个满偏电流为300μA，内阻r g约为100Ω的电流表的内阻值，有如下的主要实验器材可供选择：图6A．滑动变阻器(阻值范围0～20Ω)B．滑动变阻器(阻值范围0～1750Ω)C．滑动变阻器(阻值范围0～30kΩ)D．电源(电动势1.5V，内阻0.5Ω)E．电源(电动势8V，内阻2Ω)F．电源(电动势12V，内阻3Ω)(1)为了使测量尽量精确，在上述可供选择的器材中，滑动变阻器R应选用________，电源E应选用__________．(选填器材前面的字母序号)(2)实验时要进行的主要步骤有：A．断开S2，闭合S1B．调节R的阻值，使电流表指针偏转到满刻度C．闭合S2D．调节R′的阻值，使电流表指针偏转到满刻度的三分之二E．记下此时R′的阻值为190Ω则待测电流表的内阻r g的测量值为________Ω，该测量值________此电流表内阻的真实值．(选填“大于”“小于”或“等于”)4．(2017·福建漳州八校模拟)发光二极管(LED)是由镓(Ga)、砷(As)与磷(P)等的化合物制成的一种能够发光的半导体电子元件，通常用在电路及仪器中作为指示灯，或组成文字或数字显示，其显著的特点就是具有单向导电性．其电路符号如图7甲所示，正常使用时带“＋”号的一端应接在电源的正极，带“－”号的一端应接在电源的负极．某课外活动小组用实验方法测得某型号发光二极管两端的电压U 和通过它的电流I的数据如下表所示图7实12345678910 验序号U/V00.40.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0I/mA00.9 2.3 4.3 6.812.019.024.030.037.0 (1)有如图乙、丙两个可供选择的电路，应选图________(填“乙”或“丙”)电路进行实验，实验中的系统误差主要是由____________________________________引起的．(2)请在图8的坐标纸上用描点法画出该型号发光二极管的伏安特性曲线．图8(3)若该型号发光二极管的最佳工作电压为2.5V，现用5V的稳压电源供电，则需要在电路中串联一个电阻R才能使其处于最佳工作状态，请根据所画出的该型号二极管的伏安特性曲线进行分析，串联的电阻R的阻值为________Ω.(结果保留三位有效数字)答案精析1．(1)如图所示(2)a开关S闭合后，流过电流表的电流不会超过电流表的量程(3)如图所示(4)0.87～0.9219～222．(1)a a(2)①如图所示②2000～10mA(10mA)0～15V(15V)3．(1)C E(2)95小于解析(1)在半偏法测电流表的内阻实验中，为了减小实验误差，滑动变阻器阻值范围尽量选择较大的，电源电压尽量选择较大的，故滑动变阻器R应选用C，电源E应选用E，如果选择了F，由于它的电压太大，当变阻器的电阻达到最大时电路中的最小电流I＝12V30000Ω＝400μA，超过电流表满偏电流；(2)当电流表满偏时，说明干路电流为300μA，若使电流表指针偏转到满刻度的三分之二，即200μA时，通过电阻箱R′的电流就为100μA，由于电流表与电阻箱的电流之比为2∶1，则它们的电阻之比为1∶2，所以电流表的内阻为1902Ω＝95Ω；该测量值小于此电流表内阻的真实值，因为实际干路的电流会比300μA稍大一些，故通过电阻箱的电流会比100μA稍大一些，所以它的电阻就会稍小一些．4．(1)丙电压表分流(2)见解析图(3)116(112～120均可)解析(1)滑动变阻器应接成分压式电路，而电流表内阻未知，故电流表用内、外接都可以，故题图丙正确，题图丙电路图中，电压表与二极管并联，会因分流引起误差；(2)如图所示(3)根据U－I图线，当二极管的工作电压为2.5V时，工作电流约为21.5mA，串联电阻上分到的电压应为 2.5V，故应串联的电阻为：R＝UI＝2.521.5×10－3Ω≈116Ω.(112～120都算正确)。
(加练半小时)2018年高考物理(广东专用)一轮微专题复习第11章_电磁感应_微专题60_有答案

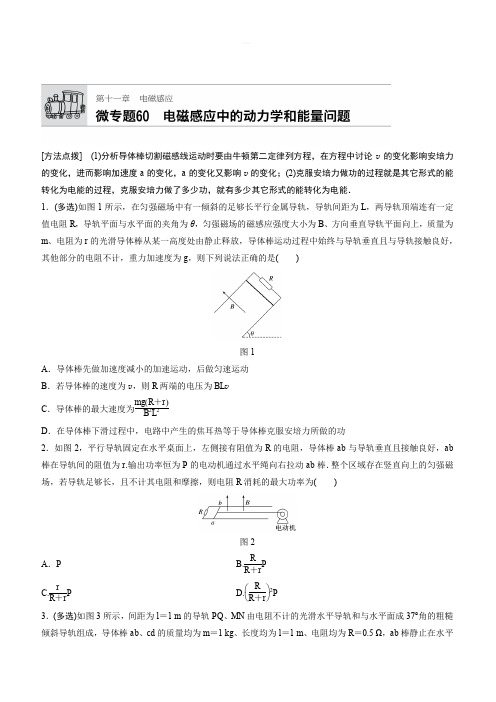

[方法点拨] (1)分析导体棒切割磁感线运动时要由牛顿第二定律列方程，在方程中讨论v 的变化影响安培力的变化，进而影响加速度a 的变化，a 的变化又影响v 的变化；(2)克服安培力做功的过程就是其它形式的能转化为电能的过程，克服安培力做了多少功，就有多少其它形式的能转化为电能．1．(多选)如图1所示，在匀强磁场中有一倾斜的足够长平行金属导轨，导轨间距为L ，两导轨顶端连有一定值电阻R ，导轨平面与水平面的夹角为θ，匀强磁场的磁感应强度大小为B 、方向垂直导轨平面向上，质量为m 、电阻为r 的光滑导体棒从某一高度处由静止释放，导体棒运动过程中始终与导轨垂直且与导轨接触良好，其他部分的电阻不计，重力加速度为g ，则下列说法正确的是( )图1A ．导体棒先做加速度减小的加速运动，后做匀速运动B ．若导体棒的速度为v ，则R 两端的电压为BL vC ．导体棒的最大速度为mg (R ＋r )B 2L 2D ．在导体棒下滑过程中，电路中产生的焦耳热等于导体棒克服安培力所做的功2．如图2，平行导轨固定在水平桌面上，左侧接有阻值为R 的电阻，导体棒ab 与导轨垂直且接触良好，ab 棒在导轨间的阻值为r .输出功率恒为P 的电动机通过水平绳向右拉动ab 棒．整个区域存在竖直向上的匀强磁场，若导轨足够长，且不计其电阻和摩擦，则电阻R 消耗的最大功率为( )图2A ．PB.R R ＋r PC.r R ＋r PD.⎝⎛⎭⎫R R ＋r 2P 3．(多选)如图3所示，间距为l ＝1 m 的导轨PQ 、MN 由电阻不计的光滑水平导轨和与水平面成37°角的粗糙倾斜导轨组成，导体棒ab 、cd 的质量均为m ＝1 kg 、长度均为l ＝1 m 、电阻均为R ＝0.5 Ω，ab 棒静止在水平导轨上，cd棒静止在倾斜导轨上，整个装置处于方向竖直向下的匀强磁场中，磁感应强度的大小B＝ 2 T．现ab棒在水平外力F作用下由静止开始沿水平导轨运动，当ab棒的运动速度达到一定值时cd棒开始滑动．已知cd棒与倾斜导轨间的动摩擦因数为μ＝0.8，且cd棒受到的最大静摩擦力等于滑动摩擦力，两导体棒与导轨始终接触良好，重力加速度g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.关于该运动过程，下列说法正确的是()图3A．cd棒所受的摩擦力方向始终沿倾斜导轨向上B．cd棒所受的摩擦力方向先沿倾斜导轨向上后沿倾斜导轨向下C．cd棒开始滑动时，ab棒的速度大小约为20 m/sD．cd棒开始滑动时，ab棒的速度大小约为10 m/s4．在光滑水平面上，有一个粗细均匀的边长为L的单匝正方形闭合线框abcd，在水平外力的作用下，从静止开始沿垂直磁场边界方向做匀加速直线运动，穿过匀强磁场，如图4甲所示．测得线框中产生的感应电流i的大小和运动时间t的变化关系如图乙所示()图4A．线框受到的水平外力一定是恒定的B．线框边长与磁场宽度的比为3∶8C．出磁场的时间是进入磁场时的一半D．出磁场的过程中水平外力做的功与进入磁场的过程中水平外力做的功相等5．(多选)如图5所示，光滑水平桌面上固定放置的长直导线中通以大小为I的稳恒电流，桌面上导线的右侧距离通电长直导线2l处有两线框abcd、a′b′c′d′正以相同的速度v0经过虚线MN向左运动，MN平行长直导线，两线框的ad边、a′d′边与MN重合，线框abcd、a′b′c′d′是由同种材料制成的质量相同的单匝正方形线框，边长分别为l、2l.已知通电长直导线周围磁场中某点的磁感应强度B＝k Ir(式中k为常量，r 表示该点到长直导线的距离)．下列说法正确的是()图5A ．此时流经线框abcd 、a ′b ′c ′d ′的电流强度之比为4∶3B ．此时线框abcd 、a ′b ′c ′d ′所受的安培力的功率之比为4∶9C ．此时线框abcd 、a ′b ′c ′d ′的加速度之比为4∶9D ．此时a 、b 间电压U ab ＝kI 24v 06．(多选)如图6，光滑绝缘的水平桌面上有一边长为L 、电阻为R 的正方形导体框．匀强磁场区域宽度为2L 、磁感应强度为B 、方向垂直桌面向下．导体框的一边与磁场边界平行，在外力作用下以恒定速度v 穿过磁场．下列说法正确的是( )图6A ．穿过磁场过程，外力做的功为2B 2L 3v RB ．穿过磁场过程，导体框产生的焦耳热为2B 2L 3v RC ．进入磁场过程，通过导体框某一横截面的电荷量为BL 2RD ．进入和离开磁场过程，通过导体框的电流大小都为BL v R，且方向相同 7．(多选)由法拉第电磁感应定律可知，若穿过某截面的磁通量为Φ＝Φm sin ωt ，则产生的感应电动势为e ＝ωΦm cos ωt .如图7所示，竖直面内有一个闭合导线框ACD (由细软电阻丝制成)，端点A 、D 固定．在以水平线段AD 为直径的半圆形区域内，有磁感应强度大小为B 、方向垂直纸面向里的有界匀强磁场．设导线框的电阻恒为r ，圆的半径为R ，用两种方式使导线框上产生感应电流．方式一：将导线上的C 点以恒定角速度ω1(相对圆心O )从A 点沿圆弧移动至D 点；方式二：以AD 为轴，保持∠ADC ＝45°，将导线框以恒定的角速度ω2转90°.则下列说法正确的是( )图7A ．方式一中，在C 从A 点沿圆弧移动到图中∠ADC ＝30°位置的过程中，通过导线截面的电荷量为3BR 22rB ．方式一中，在C 沿圆弧移动到圆心O 的正上方时，导线框中的感应电动势最大 C ．若两种方式电阻丝上产生的热量相等，则ω1ω2＝12D ．若两种方式电阻丝上产生的热量相等，则ω1ω2＝148．(多选)如图8所示，两根足够长的光滑金属导轨竖直固定放置，底端接电阻R ，轻弹簧上端固定，下端悬挂质量为m 的金属棒，金属棒和导轨接触良好．除电阻R 外，其余电阻不计．导轨处于匀强磁场中，磁场方向垂直导轨所在平面．静止时金属棒位于A 处，此时弹簧的伸长量为Δl ，弹性势能为E p .重力加速度大小为g .将金属棒从弹簧原长位置由静止释放，金属棒在运动过程中始终保持水平，则下列说法正确的是( )图8A ．当金属棒的速度最大时，弹簧的伸长量为ΔlB ．从开始释放到最后静止，电阻R 上产生的总热量等于mg Δl －E pC ．金属棒第一次到达A 处时，其加速度方向向下D ．金属棒第一次下降过程通过电阻R 的电荷量比第一次上升过程的多9．如图9所示，阻值均为2 Ω的定值电阻R 1和R 2通过水平和倾斜平行金属导轨连接，水平导轨和倾斜导轨平滑相接，导轨间距离为0.5 m ，倾斜导轨与水平面夹角为60°，水平导轨间存在方向竖直向上、磁感应强度大小为0.03 T 的匀强磁场，倾斜导轨处没有磁场．一根质量为0.1 kg 、长度为0.5 m 、阻值为2 Ω的导体棒从倾斜导轨上一定高度处由静止释放，导体棒与倾斜导轨间的动摩擦因数为34，水平导轨光滑，导体棒在水平导轨上向右运动s ＝2 m 停下来，在此过程中电阻R 1上产生的热量为0.3 J ，导体棒始终与导轨垂直且接触良好，重力加速度g ＝10 m/s 2，则下列说法正确的是( )图9A．导体棒在倾斜导轨上释放点离水平面的高度为2 mB．导体棒在导轨上运动的最大速度为6 m/sC．R1两端的最大电压为0.045 VD．导体棒在导轨上运动过程中通过R1的电荷量为0.01 C10．电磁弹是我国最新的重大科研项目，原理可用下述模型说明．如图10甲所示，虚线MN右侧存在竖直向上的匀强磁场，边长为L的正方形单匝金属线框abcd放在光滑水平面上，线框电阻为R，质量为m，ab边在磁场外侧紧靠MN虚线边界处．t＝0时起磁感应强度B随时间t的变化规律是B＝B0＋kt(k为大于零的常量)，空气阻力忽略不计．图10(1)求t＝0时刻，线框中感应电流的功率P；(2)求线框cd边穿出磁场时通过线框某一横截面的电荷量q；(3)若用相同的金属线绕制相同大小的n匝线框，如图乙所示，在线框上加一质量为M的负载物，证明：载物线框匝数越多，t＝0时线框加速度越大．11．如图11甲所示，dc和ef是足够长的光滑的金属导轨(不计电阻)水平放置，相距L＝1 m，de处接有一个电阻，在其两端的电压低于某个特定的值U0时，它的阻值与其两端的电压成正比，而其两端的电压大于等于U0时，它的电阻恒为R0＝5 Ω，导轨间有垂直于导轨平面的匀强磁场，磁感应强度为B＝1 T，质量为m＝0.5 kg，长度恰好能跨放在导轨上的金属杆电阻不计，在水平向右的拉力作用下，从紧靠de处由静止开始做加速度为a＝1 m/s2的匀加速运动，水平拉力F与时间的关系如图乙所示．图11(1)试求电压的特定值U0和图中所标的F0的大小；(2)当t＝0.5 s时和t＝2 s时，电阻的发热功率分别为多大？(3)从开始到运动2 m时，通过R的电荷量为多少？(4)运动到2 m时刻撤去外力，金属杆还能运动多远？答案精析1．AD [导体棒随着速度的增加，受到的安培力越来越大，因此受到的合力越来越小，加速度越来越小，故导体棒做加速度减小的加速运动，当加速度为零时，做匀速运动，A 正确；导体棒中产生的感应电动势为E＝BL v ，所以在电阻R 上的电压为RBL v R ＋r ，B 错误；由于导体棒匀速运动时有mg sin θ＝B 2L 2v R ＋r，因此导体棒的最大速度为mg (R ＋r )sin θB 2L 2，C 错误；根据功能关系，感应电流所产生的焦耳热在数值上等于导体棒克服安培力所做的功，D 正确．]2．B [ab 棒在输出功率P 恒定的电动机拉力作用下做加速度逐渐减小的加速运动．当加速度减小到零时，ab 棒产生的感应电动势最大，电阻R 中电流最大，电阻R 消耗的功率最大．由功能关系可知，此时电动机输出功率等于电阻R 和ab 棒消耗的功率，即P ＝I 2(r ＋R )，电阻R 消耗的功率P R ＝I 2R ，联立解得P R ＝R R ＋rP ，选项B 正确．]3．BC [cd 棒刚开始静止在倾斜导轨上，μ＝0.8>tan 37°＝0.75，cd 棒受到的摩擦力沿倾斜导轨向上，ab 棒向右运动切割磁感线使得ab 棒、cd 棒中产生感应电流，cd 棒受到水平向右的安培力作用，cd 棒受到的摩擦力先沿倾斜导轨向上减小到零，后反向沿倾斜导轨向下增大，故A 错误，B 正确；当cd 棒即将滑动时，由平衡条件B 2l 2v 2R cos 37°＝mg sin 37°＋μ⎝⎛⎭⎫mg cos 37°＋B 2l 2v 2R sin 37°，代入数据可得v ＝19.375 m/s ，C 正确，D 错误．] 4．B [由题图乙线框中产生的感应电流i 的大小和运动时间t 的变化关系可知，进磁场和出磁场时电流随时间的增大而增大，根据牛顿第二定律F －F 安＝ma ，得F ＝F 安＋ma ，又F 安＝BiL ，所以线框受到的水平外力是随时间增大的变力，选项A 错误；线框进入磁场过程位移与出磁场过程位移相等，线框进入磁场过程的水平外力小于出磁场过程的水平外力，根据功的定义可知，线框出磁场的过程中水平外力做的功大于线框进入磁场过程中水平外力做的功，选项D 错误；根据题图乙感应电流i 的大小和运动时间t 的变化关系图象，在2～4 s 时间内线框进入磁场，设线框匀加速直线运动的加速度为a ′，在进入磁场时速度v 1＝a ′t 1＝2a ′，完全进入磁场时速度v 2＝a ′t 2＝4a ′，线框边长L 可表示为L ＝v 1＋v 22(t 2－t 1)＝6a ′，线框开始出磁场时速度v 3＝a ′t 3＝6a ′，磁场区域宽度d ＝v 1＋v 32(t 3－t 1)＝16a ′，线框边长L 与磁场宽度d 的比为L ∶d ＝3∶8，选项B 正确；设线框t ′时刻完全出磁场，则完全出磁场时速度为a ′t ′，出磁场过程的平均速度为v ＝v 3＋a ′t ′2，出磁场的时刻t ′＝L v＋t 3＝126＋t ′＋6，解得t ′＝4 3 s ，故出磁场的时间小于进入磁场时间的一半，选项C 错误. ]5．ABC [设导线的横截面积为S ，密度为ρ0，电阻率为ρ，由密度公式可得：线框的质量m ＝ρ0V ＝ρ0S 1×4l＝ρ0S 2×8l ，解得：S 1＝2S 2，根据电阻定律，可得R 1＝ρ4l S 1，R 2＝ρ8l S 2，联立可得：R 2＝4R 1，由法拉第电磁感应定律和欧姆定律可得：线框中的电流I 1＝kI 2l ×l v 0－kI 3l ×l v 0R 1＝kI v 06R 1，I 2＝kI 2l ×2l v 0－kI 4l ×2l v 0R 2＝kI v 02R 2，即I 1I 2＝43，选项A 正确；根据右手定则，可知b 点电势高于a 点电势，故U ab <0，选项D 错误；根据功能关系可知线框克服安培力做的功等于线框中电流产生的焦耳热，由P ＝I 2R ，可得P 1P 2＝I 21R 1I 22R 2＝49，选项B 正确；由安培力公式和牛顿第二定律可得a 1＝kI 2l ×I 1l －kI 3l ×I 1l m ＝kII 16m ，a 2＝kI 2l ×2I 2l －kI 4l ×2I 2l m ＝kII 22m ，即a 1a 2＝I 13I 2＝49，选项C 正确．] 6．ABC [当导体框进入或离开磁场时，导体框中的感应电动势E ＝BL v ，由右手定则可知，导体框进入磁场时，感应电流方向为逆时针方向，而离开磁场时，感应电流方向为顺时针方向，D 项错；进入磁场过程中，感应电流大小I ＝E R ，时间t ＝L v ，所以通过导体框某一横截面的电荷量为Q ＝It ＝BL 2R，C 项正确；因为导线框是匀速穿过磁场的，所以外力F ＝F A ＝BIL ＝B 2L 2v R ，导体框在外力作用下的位移为2L ，所以外力做功为2B 2L 3v R，A 项正确；由功能关系可知，外力克服安培力做的功等于系统产生的热量，B 项正确．]7．AC [方式一中，在C 从A 点沿圆弧移动到题图中∠ADC ＝30°位置的过程中，穿过回路磁通量的变化量为ΔΦ＝32BR 2.由法拉第电磁感应定律，E ＝ΔΦΔt ，I ＝E r ，q ＝I Δt ，联立解得q ＝ΔΦr ＝3BR 22r，选项A 正确；方式一中，在C 沿圆弧移动到圆心O 的正上方时，导线框中的磁通量最大，由法拉第电磁感应定律可知，感应电动势最小，为零，选项B 错误；第一种方式中穿过回路的磁通量Φ1＝BR 2sin ω1t ，所产生的电动势为e 1＝ω1BR 2cos ω1t ，第二种方式中穿过回路的磁通量Φ2＝BR 2cos ω2t ，所产生的电动势为e 2＝ω2BR 2sin ω2t ，则两种方式所产生的正弦交流电动势的有效值之比为E 1E 2＝ω1ω2，时间满足ω1t 1ω2t 2＝180°90°，产生的焦耳热Q 1＝E 21rt 1，Q 2＝E 22r t 2，若Q 1＝Q 2，则ω1ω2＝12，选项C 正确，D 错误．] 8．BD [根据题述金属棒静止时弹簧伸长量为Δl ，可得mg ＝k Δl .将金属棒从弹簧原长位置由静止释放，金属棒向下切割磁感线运动产生感应电动势E ＝Bl v 和感应电流I ＝Bl v R ，金属棒受到的安培力F A ＝BIl ＝B 2l 2v R，方向竖直向上，由牛顿第二定律mg －kx －F A ＝ma 知，金属棒向下做加速度逐渐减小的加速运动，当加速度减小到零时，金属棒速度最大，此时有mg ＝kx ＋F A ，弹簧弹力小于金属棒的重力，故弹簧的伸长量x 小于Δl ，选项A 错误；金属棒最后静止时，弹簧伸长量为Δl ，根据能量守恒定律，电阻R 上产生的总热量Q ＝mg Δl －E p ，选项B 正确；金属棒第一次到达A 处时，其所受合外力向上，加速度方向向上，选项C 错误；由能量守恒知金属棒第一次下降的高度一定大于第一次上升的高度，由ΔΦ＝B ·ΔS 知，金属棒第一次下降过程中回路磁通量变化量ΔΦ一定比第一次上升过程中的多，根据q ＝ΔΦR可知，金属棒第一次下降过程中通过电阻R 的电荷量一定比第一次上升过程中的多，选项D 正确．]9．B [导体棒滑上水平导轨后做减速运动，因此滑上水平导轨的初速度v 0是导体棒在导轨上运动的最大速度，导体棒在水平导轨上运动时，若电阻R 1上产生热量为Q ，则导体棒上产生热量为4Q ，电路产生的总热量为6Q ，由功能关系可得m v 202＝6Q ，又Q ＝0.3 J ，得v 0＝6 m/s ，B 选项正确；导体棒在倾斜导轨上运动，有mgh －μmg cos θ·h sin θ＝m v 202，得h ＝2.4 m ，A 选项错误；导体棒运动的最大速度为v 0，最大感应电动势为E m ＝Bl v 0，R 1两端的最大电压U m ＝E m 3，得U m ＝0.03 V ，C 选项错误；通过导体棒的电荷量q ＝ΔΦR 总，q 1＝q 2＝0.005 C ，D 选项错误．]10．(1)k 2L 4R (2)B 0L 2R(3)见解析 解析 (1)t ＝0时刻线框中的感应电动势E 0＝ΔB ΔtL 2＝kL 2 功率P ＝E 20R解得P ＝k 2L 4R(2)穿出磁场过程线框中的平均电动势E ＝ΔΦΔt线框中的平均电流I ＝E R 通过的电荷量q ＝I Δt ，解得q ＝B 0L 2R(3)n 匝线框在t ＝0时刻产生的感应电动势E ＝nE 0线框中的总电阻R 总＝nR线框中的电流I ＝E R 总t ＝0时刻线框受到的安培力F ＝nB 0IL设线框的加速度为a ，根据牛顿第二定律有F ＝(nm ＋M )a解得a ＝kB 0L 3⎝⎛⎭⎫M n ＋m R ，可知n 越大，a 越大． 11．(1)1 V 0.7 N (2)0.1 W 0.8 W(3)0.5 C (4)3.75 m解析 (1)当电压小于U 0时，设电阻R ＝kU ，所以电流I ＝U R ＝1k，则I 为定值 F －BL 1k ＝ma ，F ＝ma ＋BL 1k当电压大于等于U 0时，F －B 2L 2v R 0＝ma ，F ＝ma ＋B 2L 2a R 0t ，而当t ＝1 s 时， 速度v ＝at ＝1 m/s ，U 0＝BLv ＝1 V又当t ＝1 s 时，F ＝ma ＋B 2L 2a R 0t ＝ma ＋BL 1k，所以有k ＝5，故F 0＝0.7 N 1 s 以后的拉力与时间的关系为F ＝0.5＋0.2t(2)t ＝0.5 s 时，v ＝0.5 m/s ，U ＝E ＝BLv ＝0.5 V ，R ＝kU ＝2.5 ΩP 1＝U 2R＝0.1 W t ＝2 s 时，F ＝0.9 N ，安培力F 安＝F －ma ＝0.4 N ，v ＝2 m/s P 2＝F 安v ＝0.8 W(3)前1 s ，电流恒为I ＝U R ＝1k＝0.2 A ，q 1＝It ＝0.2 C ，运动了0.5 m. 余下的1.5 m 是通过定值电阻R 0的电荷量，q 2＝ΔΦR 0＝0.3 C ，所以q ＝q 1＋q 2＝0.5 C (4)撤去外力时，速度为v 2＝2 m/s ，电压U 2＝2 V ，变减速运动到速度v 1＝1 m/s ，于是有： B 2L 2s 1R 0＝m (v 2－v 1)，s 1＝2.5 m 此后，电流恒为0.2 A ，F 安′＝BLI ＝0.2 N ，做匀减速运动，a ′＝F 安′m ＝0.4 m/s 2 s 2＝v 212a ′＝1.25 m 所以s ＝s 1＋s 2＝3.75 m.。
