涂漆设计规定
防腐涂漆规定
2.2 对于铝材、塑料类的设备、管道以及制造厂已提供完整底漆和面漆的机电设备、机泵、电器设备、开关柜、仪表盘等均不需涂漆。
如有破损，只需涂修补漆。
3.表面处理3.1 表面处理要求设备、管道和钢结构表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物，即达到《化工设备、管道外防腐设计规定》HG/T20679-90中的ST3级。
3.2 为了使处理后的金属表面不致再锈蚀和粘上油污，在表面处理后，必须在不迟于3小时内涂刷第一道底漆。
3.3 法兰密封面以及其他密封面不得使用机械清理，而应采用手工清理。
4.设备和管道表面涂色说明4.1 为了统一全厂各设备、管道的表面涂色，使其整齐美观，便于识别和保证生产操作的安全，故对全厂各个设备、管道的表面涂色作如下规定：4.1.1 UF/RO膜架碳钢结构一律涂成银色，其设备附件的涂色与本体相同。
4.1.2 鼓风机/泵等设备及其附件一律为出厂色。
加药装置的碳钢结构框架/CIP罐一律涂成银色。
其它材质为不锈钢/PE的设备，保持本色，不涂色。
电控柜/仪表柜一律为海灰色。
4.1.3 用黑色喷写设备位号，字体要整齐、大小适当、醒目。
4.1.4 对消防设施如消火栓、消防箱等采用大红色+黄色，危险设施如射线源等涂成黄色与黑色间隔斜条。
4.1.5 对于不保温的管道按照CJ/T158-2002中管道涂色要求执行，以便于识别管内介质的种类和状态。
4.2 保温管道的保护层表面，应涂刷识别色环，色环的尺寸大小要求参见CJ/T158-2002中的相关要求。
4.3 为有利于识别介质种类、压力和流向，在主要管道上应标出介质的流向，并注明按照〈管道命名表〉的管道编号。
这样当遇到紧急情况时，能够迅速找到并及时关闭阀门，以控制事态的发展。
箭头标志一般用铁皮镂空制成模板，然后喷涂识别漆，识别漆的颜色及箭头的尺寸大小要求参见CJ/T158-2002中的相关要求。
编制日期校核日期审核日期审定日期。
涂装工程安全设计规范喷漆室
涂装工程安全设计规范—喷漆室安全设计规范上海市机电设计研究院有限公司涂装设计所2014年8月目录I规范性引用文件II术语和定义1范围2喷漆区范围3喷漆室设计要求4电气控制设计要求5防火防爆设计要求6防静电设计要求7制作、安装、检验、安全运行设计要求8喷胶、喷蜡设备设计要求涂装工程安全设计规范—喷漆室安全设计规范I规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本通用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB6514涂装作业安全规程涂漆工艺安全及其通风净化GB14443涂装作业安全规程涂层烘干室安全技术规定GB14444涂装作业安全规程喷漆室安全技术规定GB16297大气污染物综合排放标准机械安全进入机器和工业设备的固定设施第1部分：进人两级平面之间的固定设施的选择机械安全进入机器和工业设备的固定设施第2部分：工作平台和通道机械安全进入机器和工业设备的固定设施第3部分：楼梯、阶梯和护栏机械安全进入机器和工业设备的固定设施第4部分：固定式直梯GB50016建筑设计防火规范GB50150电气装置安装工程电气设备交接试验标准GB50168电气装置安装工程电缆线路施工及验收规范GB50254电气装置安装工程低压电器施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GBJ87工业企业噪声控制设计规范GBJ140建筑灭火器配置设计规范工作场所有害因素职业接触限值第2部分：物理因素GBZ/工作场所物理因素测量第8部分：噪声AQ5201涂装工程安全设施验收规范AQ/T5207涂装企业事故应急预案编制要求AQ5215喷漆室安全性能检测方法II术语和定义GB/T14441、GB14444规定的术语和下列术语及其定义适用于本文件。
为了便于使用，本标准列出了上述文件中与喷漆室相关的术语及其定义。
喷漆室spraybooth一个完全封闭或半封闭的、具有良好机械通风和照明设备的、专门用于喷涂涂料的房间或围护结构体。
涂装作业安全规程涂漆工艺设计安全和通风净化[GB6514_2008]

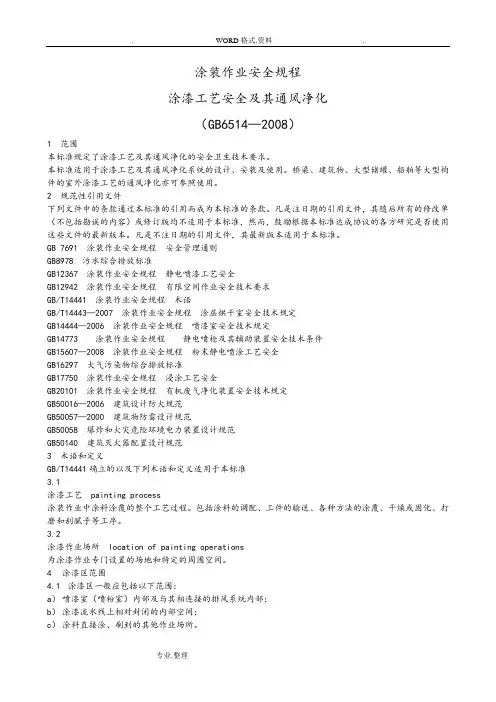

![涂装作业安全规程涂漆工艺设计安全和通风净化[GB6514_2008]](https://img.taocdn.com/s3/m/28fbd3dd172ded630b1cb676.png)
