按键结构分析
笔记本基础键盘知识点总结
笔记本基础键盘知识点总结一、键盘的结构笔记本键盘主要由按键和电路板两部分组成。
在按键部分，按键通常由塑料按键帽和金属触点组成，按键帽上标有相应的字母、数字或符号，而金属触点则负责在按下按键时传输信号。
按键部分下方是一块触摸板，负责检测手指的移动和点击操作。
而在电路板部分，主要是负责传输信号和连接笔记本的主板。
二、按键布局笔记本键盘的按键布局通常为QWERTY布局，即键盘上第一行的字母键依次为Q、W、E、R、T、Y，这是最常见的按键布局，也是最为常见的英语键盘布局。
除了字母键外，键盘上还有数字键、符号键、功能键、方向键等，这些按键的布局和功能都是经过认真设计和调整的，以便更好地满足用户的使用需求。
三、常见问题及解决方法1. 按键失灵：如果笔记本键盘上的某些按键失灵，可能是由于按键与金属触点之间的灰尘或脏物积聚导致的，这时只需要用吹风机或细小的刷子清洁一下按键即可解决。
2. 按键卡壳：有时按键会卡住，导致无法顺畅按下或弹起，这种情况可能是因为按键帽下面的金属触点折断或变形导致的，这时可以尝试更换一个新的按键帽或者整个键盘。
3. 触摸板失灵：如果笔记本的触摸板失灵了，可能是因为触摸板上的灰尘或脏物堵塞了传感器，这时可以用清洁布和清洁剂轻轻擦拭一下触摸板即可解决。
4. 按键敲击声音大：有时键盘的按键敲击声音会变得很大，可能是因为按键帽失去了弹性导致的，这时可以尝试更换一个新的按键帽或整个键盘。
5. 无响应：有时笔记本键盘会出现无响应的情况，可能是因为键盘接触不良或电路板故障导致的，这时可以尝试重新连接键盘接口或更换整个键盘。
通过对笔记本键盘的结构、按键布局、常见问题及解决方法的总结和分析，我们可以更好地了解和使用笔记本键盘，从而更好地进行工作和生活。
同时，我们也应该定期对笔记本键盘进行清洁和保养，以延长其使用寿命并保持良好的使用体验。
按键结构设计有哪些形式
按键结构设计有哪些形式键盘是我们日常生活中常用的输入设备之一，而按键结构设计则是键盘设计的重要组成部分。
按键结构设计有以下几种形式：1.标准按键结构（Scissor-switch structure）标准按键结构是最常见的一种形式，主要用于笔记本电脑和薄型键盘。
该结构由两个交叠的金属片组成，按下按键时，这两个金属片被压缩，回弹力度较好，按键触感舒适，具有较高的稳定性和耐用性。
2.薄膜按键结构（Membrane switch structure）薄膜按键结构是一种较为简单的设计，主要用于廉价键盘和小号按键。
该结构由薄膜电路、按键盖板和顶针组成，按下按键时，薄膜电路下的两层触点接触，形成触发信号。
薄膜按键结构相对便宜、韧性好，但按键回弹不够灵敏，使用寿命相对较短。
3.开关阵列按键结构（Switch matrix structure）开关阵列按键结构采用矩阵排列方式，能够减少按键的数量，节省空间。
该结构由多个按键和开关阵列组成，按下按键会触发相应的开关，通过识别开关阵列的状态确定按下的是哪一个按键。
开关阵列按键结构适用于大型键盘，如电脑键盘，可以通过编程进行按键映射和功能设置。
4.滚动按键结构（Scrolling switch structure）滚动按键结构是一种特殊的设计形式，用于控制滚动屏幕或滚轮的方向和幅度。
该结构由一个旋转的滚轮和触发开关组成，旋转滚轮可以改变开关的状态，产生不同的输入信号。
滚动按键结构常见于鼠标和液晶显示器等设备上，可以方便地实现页面的上下滚动或调整音量大小。
除了上述几种常见的按键结构设计外，还有一些其他的特殊形式。
例如，机械按键结构采用机械轴和弹簧等部件实现按键触发，具有触感明显、耐用性好的特点，常用于游戏键盘和专业键盘。
还有静电感应按键结构、光学感应按键结构等，它们通过感应电流或光信号来实现按键触发，具有触发灵敏、无接触等特点。
总之，按键结构设计是键盘设计中非常重要的一部分，合理的按键结构设计可以提供良好的按键触感、稳定性和耐用性，同时还可以满足用户的不同需求。
键盘类产品按键结构分析及优化

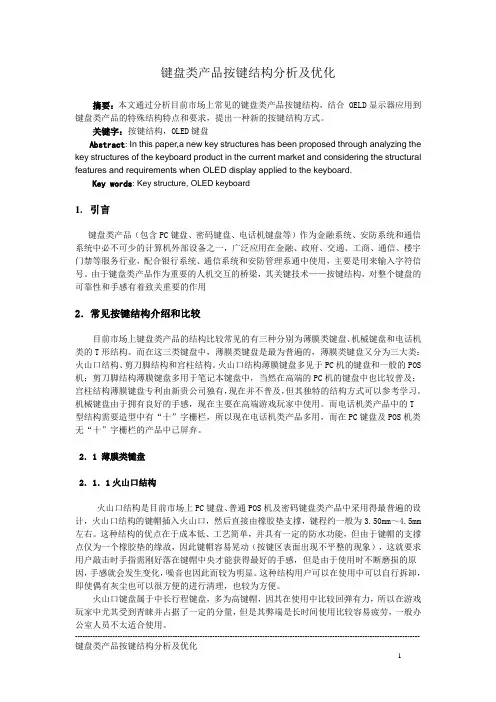

键盘类产品按键结构分析及优化摘要：本文通过分析目前市场上常见的键盘类产品按键结构，结合 OELD显示器应用到键盘类产品的特殊结构特点和要求，提出一种新的按键结构方式。
关键字：按键结构，OLED键盘Abstract: In this paper,a new key structures has been proposed through analyzing the key structures of the keyboard product in the current market and considering the structural features and requirements when OLED display applied to the keyboard.Key words:Key structure, OLED keyboard1.引言键盘类产品（包含PC键盘、密码键盘、电话机键盘等）作为金融系统、安防系统和通信系统中必不可少的计算机外部设备之一，广泛应用在金融、政府、交通、工商、通信、楼宇门禁等服务行业，配合银行系统、通信系统和安防管理系通中使用，主要是用来输入字符信号。
由于键盘类产品作为重要的人机交互的桥梁，其关键技术——按键结构，对整个键盘的可靠性和手感有着致关重要的作用2．常见按键结构介绍和比较目前市场上键盘类产品的结构比较常见的有三种分别为薄膜类键盘、机械键盘和电话机类的T形结构。
而在这三类键盘中，薄膜类键盘是最为普遍的，薄膜类键盘又分为三大类：火山口结构、剪刀脚结构和宫柱结构。
火山口结构薄膜键盘多见于PC机的键盘和一般的POS 机；剪刀脚结构薄膜键盘多用于笔记本键盘中，当然在高端的PC机的键盘中也比较普及；宫柱结构薄膜键盘专利由新贵公司独有，现在并不普及，但其独特的结构方式可以参考学习。
机械键盘由于拥有良好的手感，现在主要在高端游戏玩家中使用。
而电话机类产品中的T型结构需要造型中有“十”字栅栏，所以现在电话机类产品多用，而在PC键盘及POS机类无“十”字栅栏的产品中已屏弃。
注塑零件设计之按键结构知识
容易缺胶少胶，大于1.0容易缩水变形；由于电镀、真空镀和喷油时
内裙边于侧壁交界的地方容易积油，所以一般会加个0.5~0.8宽0.1~0.2
深的槽；内裙边表面到侧壁顶部最近处深度G做到1.5以下，深的话
模具无法省模；最薄得胶厚H不能少于0.3mm，否则容易破烂。
3、平KEY：厚度I做到0.6~2.0,小于0.7时模具无法走胶且键帽太薄也不够
九、小结
1、审图顺序：从上到下—键帽（注意5号键是否漏掉盲点，是否需要加防呆，表面为平面和凹下去的形状时容易积油）→硅 胶/TPU（导电基是否偏位、灯位的位置）→支架（塑胶支架是否有倒扣和碰穿，钢片支架是否有折弯，哪些地方 有漏光的隐患）。
2、改图顺序：厚度、防呆→间隙→行程→遮光→支撑→装配定位、溢胶槽。 3、设计原则：外观、界止位、总高不能改（需要改的时候要跟客人沟通好）；加了防呆后需要让客人在机壳上避空；裙边表面
２、键帽和硅胶/TPU的配合： 硅胶/TPU的KEY台外形大小做到比键帽外形单边小0.8~1.5，根据键帽的大小、行程、导电基位置、字体的位置、灯位的位置 来调整 KEY台的大小和外形；钢片和硅胶压合在一起的时候KEY台尽量做小，增强手感；键帽是空心KEY的做到比内壁单边 小0.25mm防止溢胶导致的偏位。
一、键帽
1、空心KEY：键帽顶面厚度A（即顶面最薄的地方）和侧壁厚度B
1
都做0.8mm可以减少注塑缩水的问题；对于侧键之类的小KEY，
有的时候B做0.8mm就没有点胶位了，可以将B做小。A=0.8—B=0.6
A=0.7—B =0.5;A=0.6—B=0.4；原则上是同一套模上各个键帽A、B
做到一致使走胶均匀减少缩水问题；套KEY总高C做到1.2~2.8，低
和支架表面和机壳之间要预留0.05以上的空间（防止顶死）；行程太高的时候可以在键帽底下的支架处加胶； 前期硅胶底下可以多加些支撑（可以减少改治具的次数）；塑胶键帽不做背面真空镀的工艺（不良率太高）； 自己没把握的可以发给供应商评估，多请教其他人。

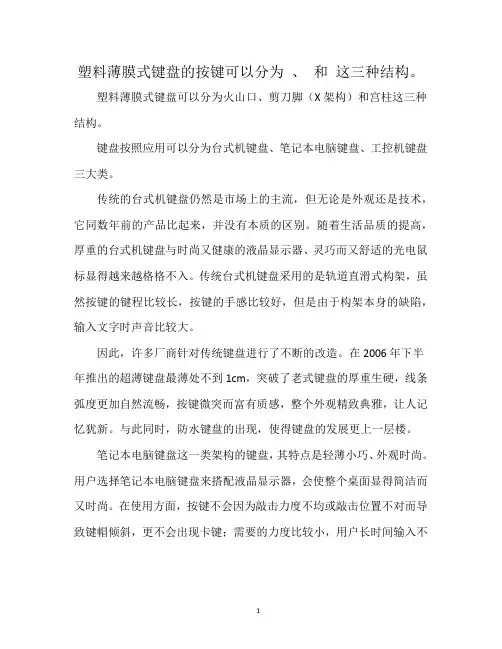

塑料薄膜式键盘的按键可以分为 、 和 这三种结构。
塑料薄膜式键盘的按键可以分为、和这三种结构。
塑料薄膜式键盘可以分为火山口、剪刀脚（X架构）和宫柱这三种结构。
键盘按照应用可以分为台式机键盘、笔记本电脑键盘、工控机键盘三大类。
传统的台式机键盘仍然是市场上的主流，但无论是外观还是技术，它同数年前的产品比起来，并没有本质的区别。
随着生活品质的提高，厚重的台式机键盘与时尚又健康的液晶显示器、灵巧而又舒适的光电鼠标显得越来越格格不入。
传统台式机键盘采用的是轨道直滑式构架，虽然按键的键程比较长，按键的手感比较好，但是由于构架本身的缺陷，输入文字时声音比较大。
因此，许多厂商针对传统键盘进行了不断的改造。
在2006年下半年推出的超薄键盘最薄处不到1cm，突破了老式键盘的厚重生硬，线条弧度更加自然流畅，按键微突而富有质感，整个外观精致典雅，让人记忆犹新。
与此同时，防水键盘的出现，使得键盘的发展更上一层楼。
笔记本电脑键盘这一类架构的键盘，其特点是轻薄小巧、外观时尚。
用户选择笔记本电脑键盘来搭配液晶显示器，会使整个桌面显得简洁而又时尚。
在使用方面，按键不会因为敲击力度不均或敲击位置不对而导致键帽倾斜，更不会出现卡键；需要的力度比较小，用户长时间输入不
容易感到疲劳；键程很短，敲击时的手感反馈远不及台式机键盘。
在静音方面，用户输入文字时的声音比台式机键盘小得多。
按键结构设计有哪些形式
按键结构设计有哪些形式1.按钮结构：按钮结构是最常见的按键设计形式，主要包括凸起、平面或凹陷的按钮按键。
这种设计形式简单直接，易于操作和识别，广泛应用于各种电子设备上。
2.开关结构：开关结构是一种通过旋转、滑动或拨动来进行开关操作的按键设计形式。
这种设计形式便于进行多个状态的切换，如电源开关、音量调节开关等。
开关结构设计需要考虑到操作的便利性和稳定性。
3.触摸结构：触摸结构是一种无需物理按压即可进行触摸操作的按键设计形式。
触摸结构常用于触屏设备上，通过触摸屏幕的不同区域来实现不同的功能。
触摸结构设计需要考虑到触控灵敏度和精准性。
4. 带指示灯的按键结构：带指示灯的按键结构是一种在按键上添加指示灯的设计形式，通过指示灯的亮暗来提示按键状态。
这种设计形式在需要有明确状态提示的场合，如键盘上的Num Lock、Caps Lock按键等，能够提高用户的操作体验。
5.滚轮结构：滚轮结构是一种通过滚动操作来进行功能选择或调节的设计形式。
这种设计形式常用于鼠标、手机等设备上，可以方便快捷地进行页面的滑动、缩放等操作。
6.薄膜按键结构：薄膜按键结构是一种采用薄膜开关实现按键功能的设计形式。
这种按键结构具有体积小、重量轻、耐用性强等特点，广泛应用于电子产品和机械设备中。
7.机械按键结构：机械按键结构是一种采用机械开关实现按键功能的设计形式。
这种按键结构通过机械开关的触发来进行开关操作，具有触感明显、寿命长等特点，常用于游戏键盘、打印机等设备中。
8.弹簧按键结构：弹簧按键结构是一种采用弹簧机构实现按键复位的设计形式。
这种按键结构通过弹簧的弹力来保证按键的自动复位，具有复位力度均匀、寿命长等特点，常用于电子秤、计算器等设备中。
除了以上常见的按键结构设计形式，还可以根据实际需求进行创新设计。
在按键结构设计中，需要考虑到用户的使用习惯、舒适度、操作的便捷性和可靠性等因素，以提供良好的使用体验。
按键结构
手机按键通常由P+R组成，P即塑胶（PLASIC）；R即硅胶（RUBBER）。
有些按键也有P+R+钢片；R+超薄PC按键；TPU+RUBBER+钢片按键等等，具体介绍请看后续之详述。
目前手机按键中常用的塑胶材料有ABS、PC、PMMA、SNA、POM、PA、TPU、PVC、PET 以及ABS+PC等等。
二、RUBBER 硅胶硅胶又称混炼硅胶，品牌一般有TY881，TY661，TY261，TY341。
前两种较贵，而后两种校便宜，TY1972系抗撕裂胶。
硅胶硬度从0度-90度不等，各种硬度的都有，硬度越大或越小，其硅胶的抗撕裂强度都会降低，硬度高的流动性较差，硬度低的流动性较好。
硅胶硬度的多少系通填料多少来决定的，一般以白碳黑为主。
普通胶料价格一般在20-30元不等，特殊要求价格在30-130不等（均系高寿命胶料或氟胶料）。
混炼胶时一般有颜色要求，所以硅胶色粉用量一般在0.30-2.0%。
同塑胶料色粉用量相差不大。
A、TY641和TY845 常用一般40度硅胶；B、TY651和TY856 常用一般50度硅胶；C、TY661和TY866 常用一般60度硅胶；D、TY881 常用一般80度硅胶；E、TY1751和TSE260-5U 常用高撕裂50度硅胶。
三、STEEL 钢片钢片有两种，一种系SUS301，另一种系SUS304。
301弹性好，304性能好，但价格较贵，硬度较好。
#316系进口钢，硬度达到380维氏硬度。
钢片可进行电泳、电镀黑镍、喷涂等工艺。
Ⅱ、结构设计一、纯硅胶手机按键设计要点（如示图一）◆、按键设计与机壳相配的基本尺寸1、尺寸A—按键与壳体间隙：0.20mm2、尺寸B—按键弹性臂长：1.00mm，至少大于0.80mm3、尺寸C—导电基高度：0.30mm，但至少大于0.25mm4、尺寸D—底部边接RUBBER厚度，即硅胶基片厚度：0.30mm,便可取到0.20-0.30mm之间5、尺寸E—按键上表面与机壳下表面间隙：0.05mm6、尺寸F—按键高于壳体表面距离：0.50mm7、尺寸G—按键硅胶导电基与DOM之间的间隙：0.05mm◆、设计注意要点1、按键硅胶背部在适当的地方长出支撑筋或支撑柱，以防止按键下陷，便需考虑图示中显示之弹性臂长度是否足够。
按键开关结构
按键开关结构按键开关是一种常见的电子元件，广泛应用于各种电子产品以完成开关功能。
按键开关结构多样，常见的包括推按钮开关、切换开关、拨动开关等。
本文将介绍按键开关的结构和原理，以及其在电子产品中的应用。
一、按键开关的结构按键开关的结构可以简单分为以下几个部分：开关体、齿轮、弹簧、触点等。
1. 开关体：开关体是按键开关的外壳，通常由塑料或金属材料制成。
开关体具有孔槽等结构，用于安装其他零部件。
2. 齿轮：齿轮是按键开关的核心组成部分，也是控制开关动作的关键。
齿轮可以使按键在被按下和弹起的过程中实现连续动作。
齿轮通常由塑料或金属材料制成。
3. 弹簧：弹簧是按键开关中的重要零部件，用于提供按键的回弹力。
弹簧通常由弹性材料制成，具有一定的弹性和稳定性。
4. 触点：触点是按键开关的关键部分，也是实现开关通断功能的重要组成部分。
按键开关通常包含两个触点，分别为常闭触点和常开触点。
当按键被按下时，触点闭合实现通断。
二、按键开关的原理按键开关的原理是通过按键的压力或动作来改变触点状态，从而实现电流的通断控制。
当按键被按下时，触点闭合，电流可以通过；当按键弹起时，触点断开，电流不再通过。
按键开关通常使用弹簧提供回弹力，使按键能够自动弹起。
同时，按键开关还可以利用齿轮等结构设计实现连续动作，例如长按功能、多段切换功能等。
三、按键开关的应用按键开关广泛应用于各种电子产品中，如手机、电脑、遥控器、家电等。
下面分别介绍几种常见的按键开关应用：1. 手机：手机上常见的按键开关有电源键、音量键等。
通过按下不同的按键，可以实现手机的开关、静音、调节音量等功能。
2. 电脑：电脑键盘是一个重要的按键开关应用。
通过键盘上的按键，可以输入字符、控制光标移动、实现快捷操作等功能。
3. 遥控器：遥控器上的按键开关用于控制电视、空调、音响等家电设备。
通过遥控器上的按键，可以实现开关机、频道切换、音量调节等操作。
4. 家电：家电中常见的按键开关包括空调遥控面板、洗衣机按钮面板等。
