24讲 ZD6电动转辙机的安装
zd6电动转辙机培训资料(1)
ZD6电动转辙机学习目标掌握电ZD6型电动转辙机的动作原理及控制电路。
学习内容1、ZD6电动转辙机的结构与传动原理（1）ZD6电动转辙机如图所示，主要由电动机、减速器、摩擦连接器，自动开闭器，ZD6型电动转辙机结构主轴、动作杆、表示杆、移位接触器，底壳及机盖等组成。
（2）ZD6电动转辙机的传动原理如图所示，图中表示的各机伯所处的位置是动作杆由右向左移动后的停止状态，自动开闭器排接点闭合，当电动机通入规定方向的道岔控制电流，电动机轴按图中所示的反时针方向旋转，电动机通过齿轮1带动减速器，减速器中的输入轴按顺时针方向转动，输出轴按反时针方向旋转，输出轴通过一个正反十字形接头的起动片带动主轴，使主轴随输出轴按反时针方向旋转，锁闭齿轮在旋转的过程中完成了机械的解锁，转换时拔动齿条块（使动作杆向右移带动道岔），锁闭三个作用。
同时带动自动开闭器的动接点排接点断开，排接点闭合。
2、ZD6电动转辙机各主要部件的作用（1）电动机：在接线端子上加入额定电压后，电机线圈内有电流流过，从而产生转动。
额定电压为160V，额定电流为2A。
（2）减速器：把电动机的高转速降低，以提高转矩，便于转换道岔。
（3）摩擦连接器：如图所示，减速器内齿轮的小外园上南装有摩擦制动板，摩擦制动板下端套于固定在减速壳上的夹板轴，上端用螺栓弹簧压紧时，内齿轮就靠摩擦作用被“固定”起来。
因此在正常转换情况下，依靠摩擦力，内齿轮给予外齿轮一个反作用力，使外齿轮在摆动式运动中旋转，带动输出轴、主轴、锁闭齿轮转动，从而带动道岔转换，当发生道岔尖轨遇有障碍物不能密贴，锁闭齿轮、主轴、输出轴等不能再转动，而电动机却还在转动时，由于输入轴还随电动机在转动，外齿轮仍继续沿内齿轮作逐齿咬合的摆动式运动。
但输出轴不能转动，外齿轮受滚棒的阻止而不能自转。
在这种情况下，摆动式运动使外齿轮对内齿轮有一个作用力，迫使内齿轮在摩擦制动板中旋转。
摩擦连接器的摩擦力要调整适当，过紧会导致电动机和有关机件损坏，过松不能正常带动道岔转换，通过调整弹簧压力在大小来调整摩擦力，一般用测量摩擦电流值来衡量摩擦力大小。
ZD6系列电动转辙机说明书
ZD6系列电动转辙机使用说明及安装维护手册目录1. 引言 (3)2. 概述 (3)3. 转辙机结构及动作原理 (3)4．转辙机的主要技术参数. (4)5. 转辙机的主要功能介绍 (5)6. 安装及外形尺寸 (7)7. 转辙机调试 (8)8. 维护、保养与储存 (10)9. 常见故障分析与处理 (14)10. 安全警示 (15)11. 重要告知 (17)12. 随机附件 (17)1.引言本说明书编写的目的在于详细说明在现场如何正确使用ZD6系列电动转辙机，以及有关该转辙机的相关文件。
如：产品规格、使用、安装及产品维护保养、包装、运输、储存方法以及安全提示、质量服务承诺等。
现场工作人员在进行操作之前，必须认真阅读本说明书并接受适当的培训。
2.概 述2.1 ZD6系列电动转辙机的用途ZD6系列电动转辙机的用途是：★ 适用于列车行车速度≤120km/h 线路； ★ 转换铁路道岔，改变道岔开通方向； ★ 锁闭道岔尖轨(心轨)；★ 反映道岔尖轨(心轨)位置状态。
2.2 转辙机型号及含义Z D 6 /额定转换力 （KN ） 动作杆动程 （mm ） 派生类型 设计顺序号 电动 转辙机2.3转辙机工作的环境条件ZD6系列电动转辙机应在下列环境条件下正常工作：大气压力 不低于70.1 kPa （相当于海拔高度3000m 以下） 周围空气温度 -40 ～ +70℃ 空气相对湿度不大于90%（25℃）周围无引起爆炸危险的有害气体及腐蚀性气体。
3. 转辙机结构及动作原理3.1 转辙机的结构（见图1）13.2 转辙机的动作原理 ① 转换及锁闭道岔原理电机旋转 减速器减速 锁闭齿轮解锁带动齿条块动作 动作杆运动 转换道岔 锁闭齿轮锁闭 锁闭动作杆电机减速器安全接点接点座移位接触器主轴组齿条块表示杆 动作杆即锁闭道岔。
②反映道岔位置状态原理减速器输出轴带动起动片速动片转动速动爪抬升或落下动接点组在静接点组中转换表示电路与动作电路进行切换。
02 ZD6转辙设备的安装《铁路信号施工》教学课件
大、小撬棍 油、水壶
规格 300mm 450mm
350mm
数量 1 1 1 1 1
1
各1 各1
二、准备工作
1.长、短基础角钢连接孔的划 线、号眼及打孔。
2.L铁安装位置打孔。
460mm 1035m m
轨腰打 孔标记
轨腰打 孔标记
轨腰打孔位置
岔后长角钢 中心线
L铁 轨腰打 孔标记 第一连接 杆中心线
注意事项
• 安装角钢要方、正、平、直； • L铁、长角钢、尖端背铁安装后要进行绝缘测试； • 密贴调整要保证第一连接杆处有4mm间隙时道岔
不锁闭；密贴调整杆的空动距离应不小于5mm； • 表示缺口调整时，要保证主、付缺口都在
1mm~2mm的范围内。
轨腰打 孔标记
岔前长角钢 中心线
三、转辙设备的各种器材、器件
名称 ZD6型电动转辙机
基础短角钢 基础长角钢
L铁 绝缘垫板 绝缘垫圈
垫板
绝缘管
数量 垫圈、弹簧垫圈 密贴调整杆 表示连接杆 尖端杆
数量 4 16 20
各20 1 1 1
四、安装过程
1.L铁的安装
2.长基础角钢的安装
3.短角钢安装
4.转辙机的安装
5.密贴调整杆的安装
6.尖端杆的安装
7.表示连接杆的安装
8.道岔密贴及表示缺口的调整
调整顺序：
（1）调整伸出位置的 密贴；
（2）调整伸出位置的 表示缺口（主口） ；
（3）调整拉入位置的 密贴；
（4）调整拉入位置的 表示缺口（付口） ；
道岔转辙设备安装
电动转辙机是电气集中车站室外的 重要信号设备，它的安装质量直接 影响着列车运行的安全、平稳和快 速

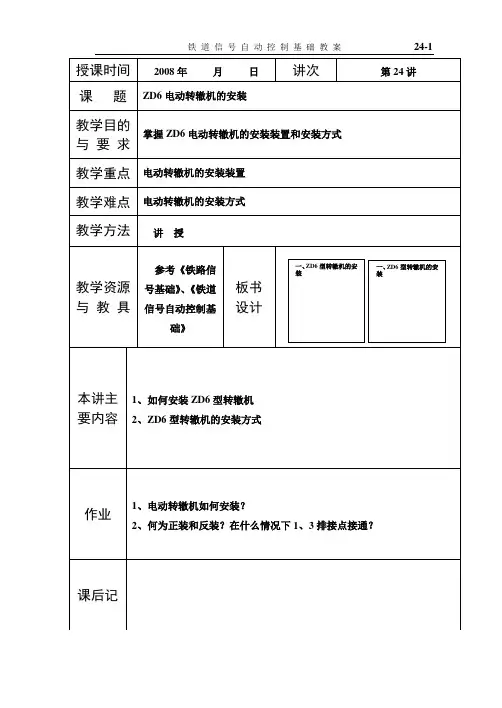

24讲 ZD6电动转辙机的安装
提要教案内容
一、ZD6型转辙机的安装
ZD6型转辙机安装在不等边角钢上，角钢通过角形铁固定在基本轨上，密贴调整杆通过立式杆架与道岔的第一连接杆相连，再通过螺栓与电动转
辙机的动作杆相连.动作杆通过密贴调整杆、第一连接杆带动道岔尖轨转换
并密贴.通过密贴调整杆上的轴套，可调整尖轨的密贴。
尖端杆通过尖端铁
固定在尖轨上，再通过舌铁与连接杆的接头铁相连，连接杆通过螺栓与电
动转辙机的表示杆相连.这样,尖轨的位置可由表示杆来反映。
通过尖端杆上
的螺母可调整前表示杆缺口的位置。
更换ZD6电动转辙机施工作业指导书
附件1项目编号：更换ZD6电动转辙机施工作业指导书发布日期:实施日期:编制单位:修订记录更换ZD6电动转辙机施工作业指导书1.适用范围：更换ZD6电动转辙机施工。
2.工具工装、作业材料2.1工具：通讯工具电台、个人工具、设备钥匙、电机钥匙、手摇把、剥线钳、大改锥、镊子、毛刷、油壶、管拧子、300mm活口扳手、梅花板、手锤、管钳子、套筒扳手、试验小撬棍和铁板、铁套筒、试验绝缘片，2、4mm试验工具等。
2.2材料：棉纱或破布、开口销、小铁线。
2.3仪表：万用表。
3.安全风险提示3.1认真执行安全规章制度，注意人身安全。
3.2制定安全措施，开好施工预备会。
3.3严格执行作业纪律和作业程序。
3.4.做好联锁试验、设备复查平推。
4.安全措施4.1人身安全：4.1.1在更换道岔转辙机的施工过程中，要做好自控、互控、他控，确保人身安全。
4.1.2在拆卸道岔转辙机时，必须正确使用工具，以防工具滑脱碰伤。
4.1.3在搬抬道岔转辙机时，一定要同时用劲抬放以免砸伤。
4.1.4夜间天窗施工，一定要带齐照明用品，确保良好。
4.1.5室外防护人员带齐防护用品，要找好自己的合理位置，认真履行职责，坚持双线避车、并及时了解列车运行情况，随时通知现场人员下道避车列队手拉手并负责检查工具材料不得侵限；室内人员及时向现场通报列车运行情况，一定要坚持呼唤应答。
4.2施工安全：4.2.1、个人工具要做到施工前的认真检查，施工中的机具不得侵限，确保施工中的绝对安全。
4.2.2所有信号施工人员必须持证上岗，室内监护人员按要求佩戴驻站员证，各施工人员必须认真执行“三不动”、“三不离”安全作业制度和“七严禁”基本作业纪律。
4.2.3影响设备正常使用的准备工作，必须在天窗时间内进行。
4.2.4在拆动配线时一定要拆下后把螺母戴好，以防电缆线蹦出，上线时要上好一根再上另一根，以防造成电缆线混乱上错；在剥时必须用剥线钳，以防伤到皮线，做线环时皮线余量要长短合适线环大小标准；上线的每一根线与线之间要有垫圈隔片。
24讲 ZD6电动转辙机的安装
提纲教案内容
一.ZD6型转辙机的装配
ZD6型转辙机装配在不等边角钢上,角钢经由过程角形铁固定在根本轨上,密贴调剂杆经由过程立式杆架与道岔的第一衔接杆相连,再经由过程螺
栓与电动转辙机的动作杆相连.动作杆经由过程密贴调剂杆.第一衔接杆带
动道岔尖轨转换并密贴.经由过程密贴调剂杆上的轴套,可调剂尖轨的密贴.
尖端杆经由过程尖端铁固定在尖轨上,再经由过程舌铁与衔接杆的接头铁相
连,衔接杆经由过程螺栓与电动转辙机的暗示杆相连.如许,尖轨的地位可由
暗示杆来反应.经由过程尖端杆上的螺母可调剂前暗示杆缺口的地位.
提纲教案内容
二.ZD6型转辙机的装配方法
电动转辙机宜设在线路外侧,一般都将转辙机的电念头对向岔尖,视电动转辙机的装配地位分为正装和反装.它们的差别在于动作杆相对于电念头的伸出地位.若站在电念头侧看动作杆向右伸,即为正装;动作杆向左伸,即为反装.
无论电动转辙机正装,照样反装,在道岔定位时,都有动作杆伸出和拉人两种情形.即有四种情形：正装拉工资定位.正装伸出为定位.反装伸出为定位.反装拉工资定位.个中正装拉入初反装伸出为定位时,主动开闭器第 1.3排接点接通.正装伸出和反装拉工资定位时,主动开闭器第 2.4排接点接通.据此来决议电动转辙机道岔电路采取何种类型.
在剖断电动转辙机定位接通的时刻,要控制电动转辙机内部件的动作纪律,动作杆.暗示杆的活动偏向与主动开闭器的动接点的活动偏向是相反的.在正装拉工资定位时,从反位向定位转换时,暗示杆向左活动,动接点向右活动,故定位时 1.3排接点闭合.反装伸出也是如斯.而在正装伸出为定位时,从反位向定位转换时,暗示杆向右活动,动接点向左活动,故定位为 2.4排接点闭合,反装拉入与此雷同.。
ZD6系列电动转辙机中文使用说明书
ZD6系列电动转辙机使用说明书西安铁路信号工厂编写说明《ZD6系列电动转辙机使用说明书》于1974年第一次编写，1979年第一次订正，1989年第二次订正，2001年第三次订正，2008年第四次订正。
表中的主副销抗挤切力等参数均依据TB/T1477-2005《ZD6系列电动转辙机》订正。
本次订正归入了相关的最新改进内容并对必需的增补、说明。
工厂保留设计更正而不早先在说明书中通知的权益。
西安铁路信号工厂版权所有未经同意不得摘录工厂保留更正权益2009年1月一、归纳1.1用途ZD6系列电动转辙机是用于铁路电气会合站场，用来改变道岔开通方向，锁闭道岔尖轨，反响道岔尖轨地点状态的设备。
1.2应用环境及分类工作环境：大气压力不低于70Kpa（海拔高度不超出3000m）；四周空气温度-40℃~70℃；空气相对湿度不大于90%（25℃）；四周无引起爆炸危险的有害气体。
电气运行电压DC160V电机额定转矩转辙机型号及分类1.3靠谱性ZD6系列转辙机实验室寿命为300，000次。
1.4安全要乞降警告使用限制本工厂对因为不遵守本手册的说明而以致的物件破坏和人身损害不负任何责任。
本产品的使用和操作人员一定先掌握本产品的相关性能并具备相关资格，技术协助、保护和维修工作一定在安全条件下进行，并一直遵守安全标准。
用户应保证人员具备安全要求，包含考虑人员身体状况。
产品在投入使用前，应检查四周相关环境能否安全，只有在完整正常的状况下可以启动。
转辙机保护时，一定在机器停运状态并需装备一定的个人防范装备。
本产品的使用不得违反相关的法律、法规、标准和规程。
风险及说明其余可能存在的风险见下表1，需强迫遵守相关规定。
表1风险及说明风险说明地域和阶段规定压碎用户应负责通地域：转辙机，1.未经同意的人员不得凑近尖轨。
夹伤过执行规定来尖轨和基本轨之2.负责保护的人员一定保证每次变换以前，控制压碎和夹间。
尖轨周边没有异物。
住风险阶段：转辙机操作比方：人员培训、特别作业程序、个人防范时期设备、警告表记等。
ZD6转辙机及安装装置及杆件技术要求
ZD-6转辙机及安装装置及杆件技术要求第一节、供货范围、技术规格、参数与要求2、主机技术参数2.1、型号：ZD6-D。
2.2、工作电压：DC160V。
2.3、负载：3430N。
2.4、单线串电阻：54。
2.5、电流：≤2.0A。
2.6、动程：165mm+2mm。
2.7、动作时间：≤5.5s。
2.8、工作环境温度：大气压力不低于70KPa,。
2.9、相对湿度：周围空气温度在-40℃～+70℃。
2.11、安装装置第二节、备品及工具1、每套设备应提供专用工具。
2、应提供设备所需油品。
3.1、厂家应提供维护用配件清单，包含配件名称、型号、单价等，以便维护部门后期维护采购。
3.2、专用工具由投标人提供明细清单。
名称、型号、单价等，以便维护部门后期维护采购。
第三条、设计联络会及配套责任无第四条、技术资料和图纸厂家需提供设备使用说明书、设备操作手册、设备维护手册、设备出厂测试资料、设备维修图纸以及设备合格证等资料。
第五条、技术服务、培训厂家需提供设备使用及维护所需的技术服务和培训。
一是厂家应对设备使用人员提供现场培训与指导；二是厂家应提供设备日常维护及设备故障维修的入厂培训；培训内容应符合设备维护方的需求。
厂家应确保设备使用寿命内的技术服务，并根据设备使用及维护单位的需求提供现场技术支持，及时解决现场问题。
第六条、安装、检验、调试、试运行和验收无第七条、质量保证设备在质保期内，厂家应确保所提供得设备满足本文件的技术要求；如果厂家提供的设备存在质量问题，厂家应无条件地予以更换零部件直至整台设备，其所发生的一切费用由厂家支付。
第八条、售后服务在质量保证期后，如果厂家提供的设备存在质量或技术问题，厂家应无条件地予以技术支持。
如果须要更换零部件，厂家需给予积极的支持，并提供合理和优惠的价格。
设备运行、维护、检修中，需要的零部件详细图纸，厂家应无条件地提供。
厂家提供相关技术支持服务。
第九条、标准厂家提供的设备应符合下述标准：TB/T 2614《转辙机通用技术条件》。
