关于家用开关的分类
常用开关插座分类及各房间安装数量
（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。
购买开关、插座时，一定要选择高品质的产品。
家庭常用开关、插座种类：普通开关：有单开、双开、三开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
信息插座：指电话、电脑、电视插座。
下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。
电气开关的种类
电气开关的种类电气开关是电力系统中必不可少的设备，用于控制电路的开关、分合和保护等。
随着科技的不断发展，电气开关也不断地得到改进和完善，种类也越来越多。
本文将从电气开关的分类、特点和应用等方面进行阐述。
一、电气开关的分类1. 按照电压等级分类电气开关根据其所能承受的电压等级，可分为低压开关、中压开关和高压开关三种。
低压开关一般用于低压电路中，其额定电压不超过1000V；中压开关的额定电压在3kV~36kV范围内，主要用于配电系统中；高压开关的额定电压在110kV以上，用于输电系统中。
2. 按照功能分类电气开关根据其所具有的功能，可分为普通开关、隔离开关、接触器、断路器、负荷开关、保护开关等。
普通开关主要用于控制电路的开关，一般只具有开关功能，不具备保护和隔离功能；隔离开关是一种特殊的开关，可以将电路隔离开来，保证人员和设备的安全；接触器是一种具有较高开断能力的开关，主要用于控制大功率电器的开关；断路器是一种具有保护功能的开关，可以在电路出现故障时自动断开电源，保护电器和设备；负荷开关是一种用于控制负荷电流的开关，可以根据负荷电流的大小来控制开关的动作；保护开关是一种具有保护功能的开关，可以在电路出现过载、短路等故障时自动断开电源，保护电器和设备。
3. 按照结构分类电气开关根据其结构形式，可分为旋钮式开关、按钮式开关、摇杆式开关、刀闸式开关、牵引式开关等。
旋钮式开关主要用于控制电路的开关，可以通过旋钮的转动来实现开关动作；按钮式开关主要用于控制电路的开关，可以通过按下按钮来实现开关动作；摇杆式开关主要用于控制电路的开关，可以通过摇杆的上下左右来实现开关动作；刀闸式开关主要用于隔离电路，可以通过刀闸的切断来实现电路隔离；牵引式开关主要用于控制电动机的启停和转向，可以通过拉动手柄来实现开关动作。
二、电气开关的特点1. 安全性高电气开关在设计和制造时，考虑到了人员和设备的安全性，具有较高的安全性，可以保证人员和设备的安全。
电气开关的种类
电气开关的种类
电气开关是电气设备中常用的一种，广泛应用于各种电路中，用来控
制电流的开关状态。
按照不同的分类标准，可以将电气开关分为以下
几类：
1. 按照用途分类：
（1）主控开关：主要用于控制电源的开关，通常是单极或双极刀开关；（2）分断开关：用于将电路分段，通常是空气开关或真空开关；
（3）保护开关：用于保护电路，通常是熔断器或断路器；
（4）接触器：用于控制电器的启停和转向，通常是磁力接触器。
2. 按照结构形式分类：
（1）刀开关：通过刀片开关接通或断开电路，通常是双刀双极开关；（2）按钮开关：通过按动按钮来控制电路开关的状态；
（3）旋钮开关：通过旋转旋钮来控制电路开关的状态；
（4）插头插座：用于连接电气设备或线路。
3. 按照控制方式分类：
（1）手动开关：通过人工操作来控制电路的开关状态；
（2）自动开关：通过电气元件来控制电路的开关状态；
（3）远程开关：通过遥控装置来实现对电路的远程控制。
4. 按照使用场合分类：
（1）户外开关：用于户外电气设备的控制，具有防水、防尘、防腐蚀功能；
（2）航空开关：用于航空电气设备的控制，具有防爆、防电磁干扰功能；
（3）铁路开关：用于铁路电气设备的控制，具有防震、防腐蚀、防电磁干扰功能；
（4）矿山开关：用于矿山电气设备的控制，具有防爆、防水、防腐蚀功能。
以上是电气开关的种类分类，不同种类的电气开关在不同的电路中起到不同的作用，是电气设备中不可或缺的一部分。
按钮开关、旋钮开关的种类有哪些，使用在什么场合
按钮开关、旋钮开关的种类有哪些，使用在什么场合在电路使用中，经常会用到按钮开关、旋钮开关。
根据功能的不同，开关的种类也是五花八门。
按钮开关1.按钮自复位开关，我们常说的按钮开关一般是指按钮自复位开关。
XB2按钮自复位开关按下按钮开关，开关的触点动作，松开按钮，按钮自动弹出，按钮触点复位。
起、保、停电路、星三角电路都使用的为按钮自复位开关。
2.按钮自锁开关，按下按钮开关，开关的触点动作，按钮并锁住，当重新在按下按钮时按钮才会弹出，按钮触点复位。
LA38按钮自锁开关按钮自锁开关使用于一些指示灯、三色灯控制中。
为什么电机控制电路使用自复位按钮开关，而不使用自锁按钮开关，还可以节省一个停止按钮。
因为电路要考虑忽然停电，停电时，有些人会不关闭自锁按钮开关或电源开关，停电了就去机器内打扫卫生，当忽然来电，机器自动运行，相对比较危险。
如果使用自复位按钮，发生停电时，又忽然来电，机器并不会自动运行，需要按按钮重新启动，相对比较安全。
3.带指示灯的按钮开关，自锁、自复位的按钮开关都可以选择带指示灯，使用起来比较直观。
一般在按钮开关的触点中间，有A1、A2端子为指示灯电源线，指示灯电源线可以与按钮下的负载并联，比如接触器、继电器的线圈。
NP4带灯按钮开关旋钮开关旋钮开关又名转换开关1.两档自锁旋钮开关。
XB2-BD25旋钮开关两档自锁旋钮开关，当开关向右旋转60度，旋钮开关的触点同时动作，开关并不会自动复位，停止时，需要向左旋转60度。
常用于手动/自动切换，或一些电气原件的开关温控仪、触摸屏之类。
2.两档自复位旋钮开关XB2-BD45旋钮开关两档自复位旋钮开关，当开关向右旋转60度，旋钮开关的触点同时动作，松手时会自动复位。
两档自复位旋钮开关在使用率上并不是很高。
3.三档自锁旋钮开关XB2-BD33旋钮开关三档自锁旋钮开关的旋钮初始位置在正中间，向左旋转45度并锁住，左边触点动作。
旋转到中间，左边触点复位。
向右旋转45度并锁住，右边辅助触点动作，旋转到中间位置触点复位。

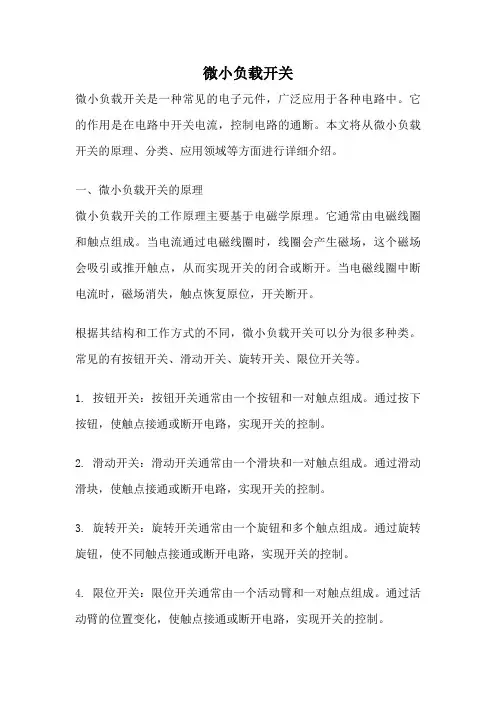

微小负载开关
微小负载开关微小负载开关是一种常见的电子元件，广泛应用于各种电路中。
它的作用是在电路中开关电流，控制电路的通断。
本文将从微小负载开关的原理、分类、应用领域等方面进行详细介绍。
一、微小负载开关的原理微小负载开关的工作原理主要基于电磁学原理。
它通常由电磁线圈和触点组成。
当电流通过电磁线圈时，线圈会产生磁场，这个磁场会吸引或推开触点，从而实现开关的闭合或断开。
当电磁线圈中断电流时，磁场消失，触点恢复原位，开关断开。
根据其结构和工作方式的不同，微小负载开关可以分为很多种类。
常见的有按钮开关、滑动开关、旋转开关、限位开关等。
1. 按钮开关：按钮开关通常由一个按钮和一对触点组成。
通过按下按钮，使触点接通或断开电路，实现开关的控制。
2. 滑动开关：滑动开关通常由一个滑块和一对触点组成。
通过滑动滑块，使触点接通或断开电路，实现开关的控制。
3. 旋转开关：旋转开关通常由一个旋钮和多个触点组成。
通过旋转旋钮，使不同触点接通或断开电路，实现开关的控制。
4. 限位开关：限位开关通常由一个活动臂和一对触点组成。
通过活动臂的位置变化，使触点接通或断开电路，实现开关的控制。
三、微小负载开关的应用领域微小负载开关广泛应用于各种电路中，其应用领域包括但不限于以下几个方面：1. 家用电器：微小负载开关被广泛应用于家用电器中，如电视机、洗衣机、空调等。
通过控制开关的通断，实现家用电器的开机和关闭。
2. 工业自动化：微小负载开关在工业自动化领域也有重要应用。
例如，在生产线上，通过微小负载开关控制机器设备的启停，实现自动化生产。
3. 电子设备：微小负载开关在电子设备中也扮演着重要的角色。
例如，手机、电脑等电子设备中的电源开关，就是一种微小负载开关。
4. 交通信号灯：微小负载开关也被广泛应用于交通信号灯中。
通过控制开关的通断，实现不同方向的交通信号灯的切换。
5. 安防系统：微小负载开关在安防系统中也有应用，例如门禁系统、报警系统等。
通过微小负载开关的控制，实现安全门的开关、报警器的启停等功能。

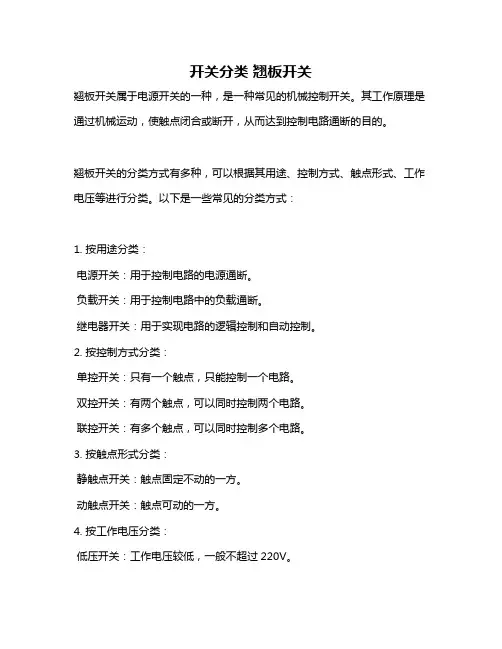

开关分类 翘板开关
开关分类翘板开关
翘板开关属于电源开关的一种，是一种常见的机械控制开关。
其工作原理是通过机械运动，使触点闭合或断开，从而达到控制电路通断的目的。
翘板开关的分类方式有多种，可以根据其用途、控制方式、触点形式、工作电压等进行分类。
以下是一些常见的分类方式：
1. 按用途分类：
电源开关：用于控制电路的电源通断。
负载开关：用于控制电路中的负载通断。
继电器开关：用于实现电路的逻辑控制和自动控制。
2. 按控制方式分类：
单控开关：只有一个触点，只能控制一个电路。
双控开关：有两个触点，可以同时控制两个电路。
联控开关：有多个触点，可以同时控制多个电路。
3. 按触点形式分类：
静触点开关：触点固定不动的一方。
动触点开关：触点可动的一方。
4. 按工作电压分类：
低压开关：工作电压较低，一般不超过220V。
高压开关：工作电压较高，一般超过220V。
除了以上分类方式，还有一些特殊的翘板开关，如防爆开关、防水开关等，适用于特殊环境下的控制需求。
总之，翘板开关作为一种常见的机械控制开关，其分类方式多种多样，不同的分类方式可以更好地满足不同的应用需求。
常用开关的种类及特点
常用开关的种类及特点电气装置中使用许多开关，开关的作用是断开、接通或转换电路，以控制电气装置的工作或停止。
它们的种类及规格非常多，应用十分广泛。
开关的文字符号用“S”或“xS”表示。
开关的“极”对应于过去所称的“刀”，“位”则对应于过去所称的“掷”，如：双极双位开关就是原称的双刀双掷开关。
开关的极相当于开关的活动触点(触头、触刀)，位相当于开关的静止触点。
当技动或拨动开关时，活动触点就与静止触点接通(或断开)，从而起到接通或断开电路的作用。
由于单极单位开关只有一个活动触点和一个静止触点，所以只能接通或断开一条电路。
单极双位开关则可选择接通(或断开)两条电路中的一条；双极双位开关可同时接通或断开两条独立的电路，其他极位开关的作用可依次类推。
1．滑动开关滑动开关的内部置有滑块，通过不同的方式驱动滑块，使滑块动作，开关触点接通或断开，从而起到开关作用。
滑动开关有拨动式、杠杆式、旋转式、推动式及软带式等。
(1)拨动式开关。
拨动式开关一般由金属外壳、簧片塑料支架和开关片三部分组成，开关片的绝缘基体一般为玻璃丝板，上面压接有两排切入式固定触点；塑料支架上开有小槽，槽中相应固定咬合式滑动簧片；金属外壳把簧片塑料支架与开关片固定在一起。
当拨动开关时，塑料支架带动簧片在开关片上的固定触片上滑动，定位珠和弹簧使开关动作定位淮确，并能保证在一定震动情况下不致错位常用的拨动式开关有1极2位、1极3位、2极2位、2极3位、4极3位、4极4位、10极3位、4极10位等。
其中大于3极的多极多位开关主要用做波段转换，有些波段开关的位数可多达十几位，可变换十几个挡位。
拨动式转换开关一般是直接焊在印制电路板上的，具有体积小、引线接线短、价格较低的优点，但由于结构上的原因，位数和刀数不可能做得太多，在电路中换接的电压不能太高，电流也不能太大。
拨动开关广泛应用于收音机、收录机、电视机及各种仪器仪表中，用做波段开关、声道转换开关、功能(收录放等)切换开关、磁带选择开关及杜比降噪开关等。
家用断路器、空气开关的选择
家用断路器、空气开关的选择断路器在家庭供电中作总电源保护开关或分支线保护开关用。
当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效地保护电器设备免受损坏或防止事故扩大。
家庭一般用二极（即2P）断路器作总电源保护，用单极(IP)作分支保护。
断路器的额定电流如选择得偏小，则断路器易频繁跳闸，引起不必要的停电；如选择得过大，则达不到预期的保护效果，因此正确选择家装断路器额定容量电流大小很重要。
一般小型断路器规格主要以额定电流区分，即6、10、16、20、25、32、40、50、63、80、IOOA等，所以一般家庭计算总负荷电流的确定方法如下。
(1)首先计算各分支电流的值
1)对于纯电阻性负载，如灯泡、电热器等用注明功率直接除以电压即可。
公式：电流(I)一功率(P)／电压(220V)
例如20W的灯泡，分支电流I=20W/220V=O.09A
2)对于感性负载，如荧光灯、电视机、洗衣机等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等。
简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率再翻1倍即可，例如注明20W的荧光灯的分支电流1=20W/220V=O.09A，翻倍为0.09A;x;2A一0.18A（比精确计算值0.15A，多0.03A）。
(2)总负荷电流即为各分支电流之和
知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总熔丝、总电表以及各支路导线的规格，或者验算已设计的电气部件规格是否符合安全要求。
另外，为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流，此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于家用开关的分类
①按可能的连接方式分类
代号
一单极开关 1
一双极开关 2
一三极开关 3
一三极加分合中线的开关03
一双控开关 6
一带公共进线的双路开关 5
一有一个断开位置的双控开关 4
双控双极开关6／2
双控换向开关(或中间开关) 7
注1)：代号相同或不相同的两个或多个开关可装在同一底座上。
注2)：有一个断开位置的开关的代号亦适用于按钮开关和瞬动式开关。
②按触头断开情况分类：
——正常间隙结构开关；
——小间隙结构开关；
——微间隙结构开关；
——无触头间隙开关(半导体开关装置)。
注1)：小间隙结构开关在处于断开位置时，触头距离为3mm至1．2mm的开注2)：微间隙结构开关是处于断开位置时，触头距离小于1．2mm的开关。
注3)：带半导体开关装置的开关是无触头间隙的开关。
注4)：符合本节要求的开关是用作功能用途的开关。
③按防有害进水保护等级分类：
——IPX0：没有防有害进水保护的开关；
——IPX4：防溅开关；
——IPX5：防喷开关。
注：IP代码的含义见CB4208。
④按开关的起动方法分类：
——旋转开关；
——倒扳开关；
——跷板开关；
——按钮开关；
——拉线开关。
⑤按开关的安装方法分类：
——明装式开关；
——暗装式开关；
——半暗装式开关；
——面板安装式开关；
——框缘安装式开关。
⑥按由开关设计所决定的安装方法分类：
——无需移动导线便可拆卸盖或盖板的开关(结构A)。
——不移动导线便不能拆卸盖或盖板的开关(结构B)。
注：如果开关有一个不能与盖或盖板分离的底座(主要部件)，而且，需要一块无需移动导线便可拆卸的用以装饰墙壁的附加板才能符合本部分的要求，则只要此附加板能符合对盖和盖板的要求，个开关可看成是结构A开关。
⑦按端子类型分类
——带螺纹型端子的开关；
——带仅适于连接硬导线的无螺纹型端子的开关；
——带适于连接硬导线和软导线的无螺纹端子的开关。
⑧按防止与危险部件接触和防外部固体物进入的有害影响的保护等级分类：
——IP2X：能防止手指接触危险部件和防止最小直径为12．5mm的外部固体物进的有害影响的开关；
——IP4X：能防止钢丝与危险部件接触和防止最小直径为1．0mm的外部固体物进入的有害影响的开关；
——IP5X：能防止钢丝与危险部件接触和防尘的开关。
