5第二章 直接有限元模型建模4后处理
第二章命令有限元建模
命令8
打印已定义的表格资料
PRETAB,Lab1,Lab2 ,Lab3,Lab4, Lab5,Lab6 ,Lab7,Lab8,Lab9
打印已定义的表格资料， Lab1~Lab9为前面所定义的表格字段名
例： PRETAB 列出所有表格资料
第二章命令有限元建模
命令9
图示已经定义的单元结果表格资料
第二章命令有限元建模
有一个梁结构如图3-7（a）所示，L=30cm，F=1000N，q=6 00N/m图3-6（b）为均布11个节点的规划。
例题：
FINISH /CLEAR /FILNAME,EX12 /UNITS,SI /TITLE,BEAM /PREP7 N,1,0,0,0 N,3,0.6,0,0 FILL,1,3
/SOLU D,1,UX,0 D,4,UX,0 NSEL,S,NODE,,2,3 SF,ALL,PRES,-1 SOLVE FINISH /POST1 PLDISP,1 PLESOL,S,X PLESOL,S,Y PLESOL,S,1
第二章命令有限元建模
命令6
打印节点结果
PRNSOL,Item,Comp
第二章命令有限元建模
命令
12
列表支反力 在任一方向，支反力总和必等于在此方向的载荷 总和 GUI:Main Menu>General Postprocessor>List Results>Rection Solution…
第二章命令有限元建模
命令13
应力等值线与应力等值线动画 应力等值线方法可清晰描述一种结果在整个模型中的变化 可以快速确定模型中的危险区域。 GUI:Main Menu>General Postprocessor>Plot Results>Contour Plot-Nodal Solution… 应力等值线动画 GUI:Utility Menu>Plotctrls>Animate>Deformed Shape
R,1,1e-4,2.083e-10,0.005 F,6,FY,-1000
E,1,2
SOLVE
2、
坐标系统
3、
节点建立
4、
元素建立
5、
负载定义
6、
后处理
第二章命令有限元建模
命令1
后处理
/POST1
检查分析后的结果
GUI:Main Menu>General Postproc
第二章命令有限元建模
命令2
绘变形图 命令：PLDISP,KUND KUND=0 显示变形后的的结构形状 KUND=1 同时显示变形前及变形后的的结构形状 KUND=1 同时显示变形前及变形后的的结构形状， 但仅显示结构外观 GUI:Main Menu>General Postprocessor>Plot Results>Deformed Shape
/TITLE,BEAM 11 NODE
D,11,UX,0,,,,,UY
/PREP7
SFBEAM,1,1,PRES,0,60
N,1,0,0
SFBEAM,2,1,PRES,60,120 $ SFBEAM,3,1,PRES,120,180
N,11,0.3,0
SFBEAM,4,1,PRES,180,240 $ SFBEAM,5,1,PRES,240,300
第二章命令有限元建模
命令10
读取结果 依据载荷步和子步号或者时间读取出需要的载荷步和子 步结果。 命令：SET GUI:Main Menu>General Postproc>Read Results-Load step
第二章命令有限元建模
命令
11
变形动画 以动画的方式模拟结构静力作用下的变形过程 GUI:Utility Menu>Plotctrls>Animate>Deformed Shape
例 /FILNAME,EX111 /UNITS,SI /TITLE,one element /PREP7 ET,1, SHELL63 MP,EX,1,1 R,1,1 N,1,0,0,0 N,2,1,0,0 N,3,1,1 N,4,0,1 E,1,2,3,4 FINISH
/SOLU D,1,UX,0 D,4,UX,0 NSEL,S,NODE,,2,3 SF,ALL,PRES,-1 SOLVE FINISH /POST1 PLDISP,1
《工程力学软件方法》
教学内容
• 1. 有限元及ansys简介 • 2. 命令有限元建模 • 3. 多重属性 • 4. 参数语言 • 5. 基于实体有限元建模 • 6. 建模中的特殊处理技巧 • 7. 优化分析 • 8. 非线性有限元 • 9. 温度场有限元分析
第一章有限元及ansys简介
1、
概述
Item: 欲打印元素结果项目
Comp:Item项目所定义的方向
Item Comp
S X,Y,Z,XY,YZ,XZ 应力
F X,Y,Z
结构力
M X,Y,Z
结构力矩
/FILNAME,EX111 /UNITS,SI /TITLE,PLANE NODES /PREP7 ET,1, SHELL63 MP,EX,1,1 R,1,1 N,1,0,0,0 N,2,1,0,0 N,3,1,1 N,4,0,1 E,1,2,3,4 FINISH
/SOLU D,1,UX,0 D,4,UX,0 NSEL,S,NODE,,2,3 SF,ALL,PRES,-1 SOLVE FINISH /POST1 PLDISP,1 PLNSOL,S,X PLNSOL,S,Y PLNSOL,S,1
第二章命令有限元建模
命令5
打印单元结果
PRESOL,Item,Comp
SFBEAM,4,1,PRES,180,240 $ SFBEAM,5,1,PRES,240,300
SFBEAM,6,1,PRES,300,360 $ SFBEAM,7,1,PRES,360,420 SFBEAM,8,1,PRES,420,480 $ SFBEAM,9,1,PRES,480,540
SFBEAM,10,1,PRES,540,600
/POST1 PLDISP,2 PRDISP ETABLE,IMOMENT,SMISC,6 ETABLE,JMOMENT,SMISC,12 ETABLE,ISHEAR,SMISC,2 ETABLE,JSHEAR,SMISC,8 PRETAB /TITLE,SHEAR FORCE DIAGRAM PLLS,ISHEAR,JSHEAR /TITLE,BENDING MOMENT DIAGRAM PLLS,IMOMENT,JMOMENT FINISH
命令4
节点结果显示
PLNSOL,Item,Comp
Item:欲查看何种解答
Comp:Item所定义的分量
Item Comp
S X,Y,Z,XY,YZ,XZ 应力
S 1,2,3
主应力
S EQV,INT
X,Y,Z,SUM 旋转位移分量及向量旋转位移
Comp:Item项目所定义的方向
Item Comp
U X,Y,Z,
位移
U COMP
X,Y,Z方向及总向量方向的位移
S COMP
应力
S PRIN
主应力，等效应力
第二章命令有限元建模
命令7
单元结果表格
ETABLE,Lab,Item,Comp
将单元某项结果制作成表格形式
Lab:字段名称，最多8个字符 Item:结果项次名称 Comp:结果项次名称的方向 例： ETABLE,IMOMENT,SMISC,6 建立单元结果表，单元I点力矩
Item:欲打印元素结果项目
Comp:Item项目所定义的方向
Item Comp
U X,Y,Z,
位移
U COMP
X,Y,Z方向及总向量方向的位移
S COMP
应力
S PRIN
主应力，等效应力
例 /FILNAME,EX111 /UNITS,SI /TITLE,PLANE NODES /PREP7 ET,1, SHELL63 MP,EX,1,1 R,1,1 N,1,0,0,0 N,2,1,0,0 N,3,1,1 N,4,0,1 E,1,2,3,4 FINISH
第二章命令有限元建模
命令3 单元结果显示
PLESOL,Item,Comp
Item: 欲查看何种解答
Comp:Item所定义的分量
Item Comp
S X,Y,Z,XY,YZ,XZ 应力
S 1,2,3
主应力
S EQV,INT
等效应力
F X,Y,Z
结构力
M
X,Y,Z
结构力矩
第二章命令有限元建模
第二章命令有限元建模
ANTYPE,STATIC
OUTPR,BASIC,ALL ！在输出窗口中列出元素的结果
D,1,UX,0,,,,,UY,ROTZ
D,11,UX,0,,,,,UY
SFBEAM,1,1,PRES,0,60
SFBEAM,2,1,PRES,60,120 $ SFBEAM,3,1,PRES,120,180
NPLOT NPLOT1 NLIST ET,1, BEAM3 MP,EX,1,207e9 MP,NUXY,1,0.3 R,1,0.001,0.020833,0.05 E,1, 2 E,2,3 EPLOT ELIST
• FINISH • /SOLU • ANTYPE,STATIC • OUTPR,BASIC,ALL • D,1,UX,0,,,,,UY,ROTZ • D,3,UY,0 • SFBEAM,1,1,PRES,0,300 • SFBEAM,2,1,PRES,300,600 • F,2,FY,-200 • SOLVE • FINISH
复合材料用有限元分析
复合材料用有限元分析引言复合材料是由不同类型的材料组合而成的，具有优异的力学性能和轻质化的特点，在航空航天、汽车工程、建筑结构等领域得到广泛应用。
有限元分析是一种常用的工程分析方法，可用于预测复合材料结构在受力过程中的应力和变形情况。
本文将介绍复合材料用有限元分析的基本原理、建模过程、分析方法和结果解读。
有限元分析基本原理有限元分析基于有限元法，将复杂的结构分割成许多简单的单元，再利用数学方法求解这些单元的力学行为，最终得出整个结构的应力和变形情况。
复合材料的有限元分析一般采用3D固体单元或板单元，考虑复合材料的各向异性和层合板的分层结构。
有限元分析的基本原理可以总结为以下几个步骤：1.确定有限元模型：–根据复合材料结构的几何形状和材料性质，选择适当的有限元单元类型。
–确定网格划分方案，将结构划分为单元网格。
–确定边界条件和加载方式，包括约束条件和外部加载。
2.确定单元性质：–根据复合材料的材料力学性质，将其转化为有限元单元的材料刚度矩阵。
–考虑各向异性和分层结构，将材料刚度矩阵进行相应的转换。
3.确定单元相互连接关系：–根据结构的几何体系，确定单元之间的连接关系，包括单元之间的约束和边界条件。
4.求解方程组：–根据单元的刚度矩阵和边界条件，建立整个结构的刚度矩阵。
–考虑加载情况，求解结构的位移和应力。
5.结果后处理：–分析结构的应力和变形分布，评估结构的安全性和性能。
–对结果进行解读和优化。
复合材料有限元分析的建模过程复合材料的有限元分析建模过程与传统材料的有限元分析类似，但在材料性质和单元连接方面存在一些特殊性。
下面是复合材料有限元分析的建模过程的简要步骤：1.几何建模：–根据实际结构的几何形状，利用建模软件（如Solidworks或CATIA）进行3D建模。
–根据复合材料的分层结构，将各层材料的几何形状分别绘制。
2.材料定义：–根据复合材料的材料属性，定义合适的材料模型和参数。
–考虑复合材料的各向异性和分层结构，定义材料的力学参数。
廖敦明《有限差分法基础》第2章 数值模拟方法概述
第二节 数值分析方法（4/6）- 有限元法/FEM
有限元法又可分为位移法、利用余位进行变化的方法和用混合积分的混 合法三种。 有限元法的位移法，其实质就是将求解区域划分为有限个单元，通过 构造插值函数，把问题化为一个变分问题（即求泛函数值的问题），经过 离散化得到计算格式，利用计算格式来求解相应问题。变分法证明求解某 些微分方程的问题等效于将泛函数的相关量进行最小化。如果相关于因变 量的节点值使泛函数最小，那么所得到的条件表达式就是所需要的离散化 方程。也就是说，求解一个微分方程边值问题就可以通过寻找某一变分问 题的极值函数来解决。有限元解题的基本过程: 对一个具体的工程应用分析， 在确定了分析计算的基本方案后，就可以按建模（即建立几何模型）、分 网（即建立有限元模型）、加载（即给定边界条件）、求解（有限元求解） 和后处理（即计算结果的可视化）等几个步骤实施分析计算。
新进展-热应力模拟及热裂纹预测
(华铸课题组成果) -热应力模拟及热裂纹预测
FEM热应力模拟
行星架铸件
裂纹
热裂倾 向较大
FEM热应力模拟 (华铸课题组成果)
数控机床横梁铸件长约11米，重约 30吨，最薄壁厚只有30毫米。
铸造成形模拟仿ቤተ መጻሕፍቲ ባይዱ技术
FEM热应力模拟 (华铸课题组成果)
横梁铸件等效应变分布及变形情况（变形放大 10倍）
《有限差分法基础》讲义
第2章 数值模拟方法概述
廖敦明 华中科技大学
18071121688, 87558134 liaodunming@
华中科技大学材料学院华铸软件中心 材料成形与模具技术国家重点实验室
第一节 研究目的与研究内容（1/13） 1．研究目的 数值模拟(CAE)技术是通过建立能够准确描述研究 对象某一过程的数学模型，采用合适可行的求解方法， 使得在计算机上模拟仿真出研究对象的特定过程，分析 有关影响因素，预测这一特定过程的可能趋势与结果。 材料成形数值模拟CAE技术最终的研究目的是在计 算机虚拟的环境下，通过交互方式，能够制定合理的工 艺，而不需要或少做现场试生产。从而可以大幅度缩短 新产品开发周期，降低废品率，提高经济效益。
有限元的实施步骤
有限元的实施步骤引言有限元方法是一种用于求解工程问题的数值分析方法。
它通过将连续问题离散化为有限个小单元，然后以计算机模拟的方式求解这些小单元上的方程来近似求解原始问题。
本文将介绍有限元方法的实施步骤，并使用Markdown格式进行编写。
步骤一：建立几何模型1.确定几何模型的尺寸、形状和边界条件。
2.使用几何建模工具创建几何模型，例如计算机辅助设计（CAD）软件。
3.将几何模型导出为适合有限元分析的文件格式，例如.STL或.IGES。
步骤二：划分网格1.将几何模型划分为有限个小单元，通常是三角形或四边形。
2.划分网格时，需要考虑到准确度和计算效率的平衡。
3.在划分网格时，要注意避免产生倾斜或退化的单元。
步骤三：确定材料属性1.确定物体的材料属性，例如弹性模量、泊松比、密度等。
2.如果需要，可以使用实验方法或材料数据库来获得材料属性数据。
步骤四：建立边界条件1.确定边界条件，例如加载、约束条件等。
2.边界条件可以是力、位移或温度等。
3.边界条件的选择要考虑到模拟对象的实际情况以及所需的分析目标。
步骤五：建立数学模型1.选择适当的数学模型，例如弹性力学、热传导等。
2.根据数学模型建立有限元方程，例如弹性力学中的应力平衡方程。
步骤六：求解有限元方程1.将有限元方程转化为线性代数方程组。
2.使用数值方法（例如矩阵求解方法）求解线性代数方程组，得到近似解。
3.可以使用现有的数值计算软件（例如MATLAB、Python等）来实现求解过程。
步骤七：后处理结果1.对求解结果进行后处理，例如计算变形、应力、温度等。
2.可以使用可视化工具将结果以图形的形式展示出来，进一步分析和评估模拟结果。
结论有限元方法是一种求解工程问题的重要数值分析方法，它通过将连续问题离散化为有限个小单元来近似求解原始问题。
本文介绍了有限元方法的实施步骤，包括建立几何模型、划分网格、确定材料属性、建立边界条件、建立数学模型、求解有限元方程和后处理结果等。

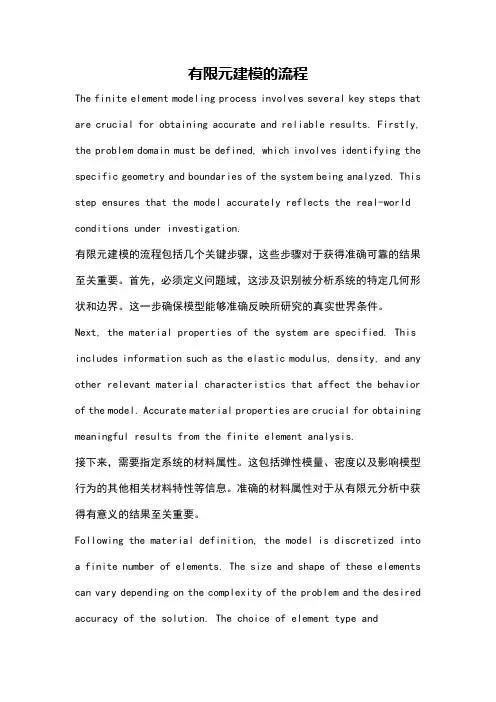

有限元建模的流程
有限元建模的流程The finite element modeling process involves several key steps that are crucial for obtaining accurate and reliable results. Firstly, the problem domain must be defined, which involves identifying the specific geometry and boundaries of the system being analyzed. This step ensures that the model accurately reflects the real-world conditions under investigation.有限元建模的流程包括几个关键步骤，这些步骤对于获得准确可靠的结果至关重要。
首先，必须定义问题域，这涉及识别被分析系统的特定几何形状和边界。
这一步确保模型能够准确反映所研究的真实世界条件。
Next, the material properties of the system are specified. This includes information such as the elastic modulus, density, and any other relevant material characteristics that affect the behavior of the model. Accurate material properties are crucial for obtaining meaningful results from the finite element analysis.接下来，需要指定系统的材料属性。
这包括弹性模量、密度以及影响模型行为的其他相关材料特性等信息。
有限元法的前后处理
可编辑ppt
5
A
B
C
网格自动剖分的方法分成四个步骤： 1）分块映射；2）网格剖分；3）顺序编码；4）
总体合成。 1 分块映射 首先把计算区域手工粗分成若干个四边形区域的
组合，每个四边形称为一个大单元。
可编辑ppt
6
为了既能表示直边大单元，又能表示曲边大单元， 采用8个节点来描述一个大单元。
右图中，（a）是真实图形在总体坐标系下的样 子，经过等参数单元的变换后，得到（b）图 中边长为2的正方形。
2 对于已有的零部件做有限元分析，既可以将其 输入到计算机中，采用第一种办法表示其几何 形状，也可以根据零件的几何形状来决定其表 示法。常用的有整体表示法和分块表示法。
（1）整体表示法：用点表示线，用线表示面， 用面表示体。
（2）分块表示法：把整体看成是由简单个体的 组合，而简单个体则可用多边形和多面体表示。
例如， ξ方向分割数Nξ=4， η方向的分割数Nη=3， 求图中K点的坐标(xK,yK)。
O
K
可编辑ppt
12
如果以O为起点，则K点的局部坐标为
K
O
2 N
K
1 2 1 1
4
2
K
O
2 N
K
1 2 1 3
1 3
O,O —起算点的局部坐标1,1；
K，K —从O点算起方向和方向的分割线序数。
根据已知的 xi,yi,i1 ,2 , ,8，N i,,i 1 ,2 , ,8
Ni,1212141112i2111iiiii1
i 1,3,5,7 i 2,6 i 4,8
xi,yi,i1 ,2 , ,8是总体坐标系中大四边形各
边节点的坐标。
可编辑ppt
有限元软件的学习和后处理操作
