一、设计说明 1 概述 1.1 工程概况本次工程是福建信息职业技术学院委托xxx 通信公司在螺州校区安装无线基站设备及配套设施，并对原有的基站设备走线进行改造。
本工程为TD-SCDMA/WCDMA 无线接入一期工程，采用一阶段设计方式进行设计。
本次工程的设计范围包括移动基站的设备机架，传输综合柜，供电电源、室内走线架安装设计。
1.2设备选取机房近期直流负荷均为48V ，其中无线专业30A ，传输专业20A ，数据专业80A ，其他专业20A ，采用高频开关型整流器供电。
根据Q ≥[])25(1-+t KITαη，Q ≥1.25*150*3/0.75=750Ah.直流系统的蓄电池一般设置两组并联，选取配置两组400Ah 蓄电池。
根据蓄电池配置，蓄电池按照10小时充放电率考虑，开关电源配置容量根据Q ≥150+400*2/10=230，选取配置PS48100-2A/25-270A 开关电源一套。
1.3天线位置确定使用GPS 定位仪测得天线位置：经度： 纬度： 1.4主要工程量本次工程主要工程量表如下：2网络现状、业务需求及建设规模福建信息学院（螺洲校区）位于福州仓山区螺洲镇，是一所高等职业院校，校区学生2000人左右。
为满足校区对3G 业务的需求，福建信息学院（螺洲校区）决定新建3G 交换站点。
3 工程实施方案3.1机房选取及改造工艺要求本工程可选电源机房有四楼三元达实验室、夏新实验室及五楼实训室，根据实际勘测，选用四楼三元达实验室作为本工程电源机房，并按以下工艺要求进行改造，机房改造费用，空调费用等配套工程费用不记入本次工程设计，机房改造由建筑单位另行委托相关设计单位设计。
机房工艺要求：a温湿度要求机房应设置长年运转的恒温恒湿空调设备，并要求机房在任何情况下均不得出现结露状态。
机房按原邮电部所提的规范要求，其温湿度范围应有如下标准：温度：15-28℃（设计标准24℃）湿度：40-65％（设计标准55％）b防尘要求机房设备对尘埃较敏感，因此机房要求严格防尘，并严防有害气体进入机房。
通信工程施工设计方案
通信工程施工设计方案
简介
本文档旨在提供一份通信工程施工设计方案，以确保工程施工过程的顺利进行。
该方案将介绍施工设计的目标、范围以及所需资源，以及关键步骤和时间计划。
目标
本通信工程施工设计方案的主要目标如下：
1. 实施通信工程项目的施工设计。
2. 确保施工设计与工程要求一致，满足客户需求。
3. 确保施工设计过程中的合规性和安全性。
范围
本通信工程施工设计方案适用于以下范围内的工程项目：
1. 通信基站建设
2. 光缆布线与接入
3. 无线网络覆盖设计
4. 通信设备安装与调试
资源需求
为了成功实施通信工程施工设计，以下资源是必需的：
1. 专业工程师和技术人员：负责施工设计的规划和执行。
2. 设备和工具：包括测量仪器、通信设备、安全设备等。
3. 材料和供应商：负责提供所需的通信设备、材料和配件。
关键步骤和时间计划
为了保证工程施工设计的顺利进行，以下是方案中的关键步骤和相应的时间计划：
1. 项目规划和调研：1周
2. 施工设计方案制定：2周
3. 设备和材料采购：2周
4. 通信设备安装与测试：4周
5. 工程质量检查和验收：1周
结论
通过本通信工程施工设计方案，我们可以确保项目施工设计的顺利进行，并满足客户的需求。
在每个关键步骤中，我们将严格控制时间计划和质量标准，以确保工程的合规性和安全性。
同时，我们将确保所需的资源和设备供应，以满足工程的需求。
T-01 通信施工图设计说明
通信施工图设计说明一、工程概况本次设计的XX县XX街南段道路工程为XX街全线的一部分，北端与已建成的XX街、滨河路相接；南端止于长安大道。
本项目是XX县南阳安置点片区主要城市道路，全长0.582公里。
本册为通信部分施工图设计文件。
二、设计依据及规范2.1上阶段初步设计审查批复执行情况上阶段初步设计审查无意见。
2.2主要规范及规程(1)建设方与我院签定的设计合同及委托书。
(2)我院道路部分的施工图设计文件。
(3) 综合管网方案平面图和标准横断面；(4)《地下通信线缆敷设》图集（05X101-2）；(5)《通信管道人孔和管块组群图集》（YDJ-101）；(6)《城市地下通信塑料管道设计规范》（ CECS 165-2004）；(7)《通信管道与通信工程设计规范》（GB50373-2006）；(8)《本地通信线路工程设计规范》（ YD 5137－2005）；(9)《城市工程管线综合规划规范》（ GB 50289-98）；(10)根据道路设计路面高程为水准点。
(三)、设计范围1、本设计为综合管网的通信管廊单项施工设计图。
2、本通信设计为通信土建部分设计，不包括通信电缆的敷设。
四、通信管道建设说明1、通信管道容量设计依据(1)根据设计方案本工程沿道路人行道新建通信管道12孔，地块过街设置9孔，通信管道孔数的确定根据当地各管线单位意见和建设远期规划容量和当地各通信营运商的发展需要，由建设单位经征求各方意见共同确定，并按实际需求容量进行孔数的变动，如需变动，请及时与我院联系。
通信管网的容量及蜂管和PVC波纹管比例，需经管线单位和规划部门同意审批后方可实施。
(2)通信塑料管道的远期规划容量(管孔需要量)应根据业务预测和具体情况分析确定各段管道的孔数，加适量备用管孔，并按每条电(光)缆占用一孔，分别计算确定。
(3)通信管道宜建设在人行道下，如在人行道下无法建设，可建设在慢车道下，不宜建筑在快车道下。
(4)在终期管孔容量过大的宽阔道路上，当规划道路两侧红线之间的距离等于或大于40m时，应在道路两侧修建通信管道或电缆通道，当小于40m时，通信管道应建在用户较多的一侧或根据具体情况建设。
通讯工程设计_施工(3篇)
第1篇一、通讯工程设计1. 设计原则（1）可靠性：确保通信网络在各种恶劣环境下都能稳定运行。
（2）可扩展性：设计时考虑未来网络规模扩大和新技术应用的需求。
（3）经济性：在满足功能需求的前提下，降低工程成本。
（4）安全性：确保通信数据的安全传输，防止信息泄露。
2. 设计内容（1）网络拓扑设计：根据实际需求，选择合适的网络拓扑结构，如星型、总线型、环型等。
（2）设备选型：根据网络规模、传输速率、带宽需求等因素，选择合适的通信设备。
（3）传输介质选择：根据环境、成本等因素，选择合适的传输介质，如光纤、同轴电缆、双绞线等。
（4）接口设计：设计合理的接口，确保设备之间的兼容性。
（5）电源设计：为通信设备提供稳定的电源，保证设备的正常运行。
二、通讯工程施工1. 施工准备（1）了解设计图纸，熟悉工程要求。
（2）组织施工队伍，明确施工人员职责。
（3）准备施工工具、设备、材料。
2. 施工要点（1）线路敷设：严格按照设计要求，进行线路敷设，确保线路的稳定性和可靠性。
（2）设备安装：按照设备说明书，进行设备安装，确保设备运行正常。
（3）信号调试：对通信网络进行信号调试，确保信号质量。
（4）测试验收：对通信网络进行测试，确保网络性能符合设计要求。
三、工程维护1. 定期检查：对通信网络进行定期检查，及时发现并解决潜在问题。
2. 故障处理：当通信网络出现故障时，迅速定位故障原因，进行修复。
3. 优化升级：根据网络发展需求，对通信网络进行优化升级，提高网络性能。
4. 技术培训：对施工人员进行技术培训，提高施工人员的技能水平。
总之，通讯工程设计施工是一项复杂而严谨的工作。
在设计和施工过程中，要充分考虑网络可靠性、可扩展性、经济性和安全性等因素，确保通信网络稳定、高效地运行。
同时，加强工程维护，提高网络性能，为用户提供优质的服务。
第2篇一、通讯工程设计的概念通讯工程设计是指根据用户需求，结合技术标准、地形地貌、环境因素等，对通讯系统进行规划、设计，以满足信息传输、交换和处理的需求。
通信工程施工设计方案

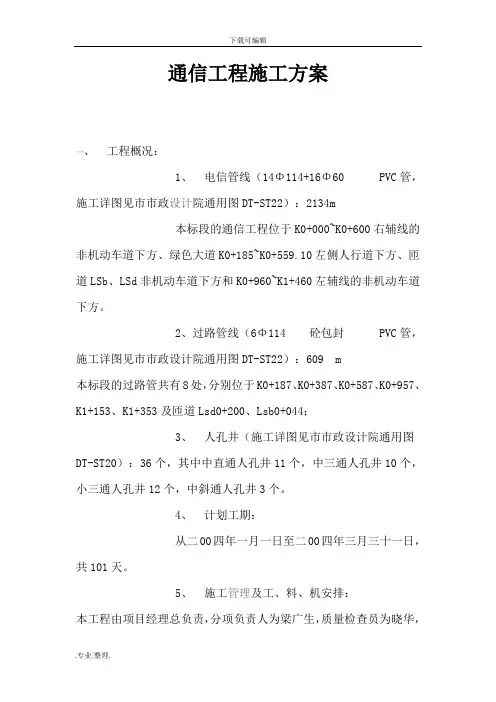

通信工程施工方案一、工程概况：1、电信管线（14Φ114+16Φ60PVC管，施工详图见市市政设计院通用图DT-ST22）：2134m本标段的通信工程位于K0+000~K0+600右辅线的非机动车道下方、绿色大道K0+185~K0+559.10左侧人行道下方、匝道LSb、LSd非机动车道下方和K0+960~K1+460左辅线的非机动车道下方。
2、过路管线（6Φ114砼包封PVC管，施工详图见市市政设计院通用图DT-ST22）：609 m本标段的过路管共有8处，分别位于K0+187、K0+387、K0+587、K0+957、K1+153、K1+353及匝道Lsd0+200、Lsb0+044；3、人孔井（施工详图见市市政设计院通用图DT-ST20）：36个，其中中直通人孔井11个，中三通人孔井10个，小三通人孔井12个，中斜通人孔井3个。
4、计划工期：从二00四年一月一日至二00四年三月三十一日，共101天。
5、施工管理及工、料、机安排：本工程由项目经理总负责，分项负责人为梁广生，质量检查员为晓华，具体人员和机械安排见表1、2，材料采购于的经销商处，提前5~10天进场，运至工地仓库，待检测合格后才能运至现场施工。
三、施工流向顺序、方法：1、施工段划分及施工流向顺序：施工段按照实际的施工力量按三段划分，其中第一段为K0+000~K0+600段，第二段为匝道Lsb、Lsd及绿色大道，第三段为K0+960~K1+460段。
先施工第一段，然后同时施工第二、三段。
2、施工方法：工艺流程见图1、2。
（1）纵向管群a、基槽开挖：根据设计图纸放出基槽开挖边线，挖机进场就位开挖，每开挖10m测量技术人员复测基底开挖标高，严格控制开挖深度，不超挖。
b、基坑修整铺砂：对不均匀基槽要适当处理后再铺砂、整平，平板振动器振动均匀。
c、铺管：基底铺砂整平及经过监理工程师验收合格后，下道工序铺管。
第一层铺管保证位置准确，间隙净距2cm，铺完第一层之后，检查接头处是否严密，管群是否平顺。
通信工程设计说明

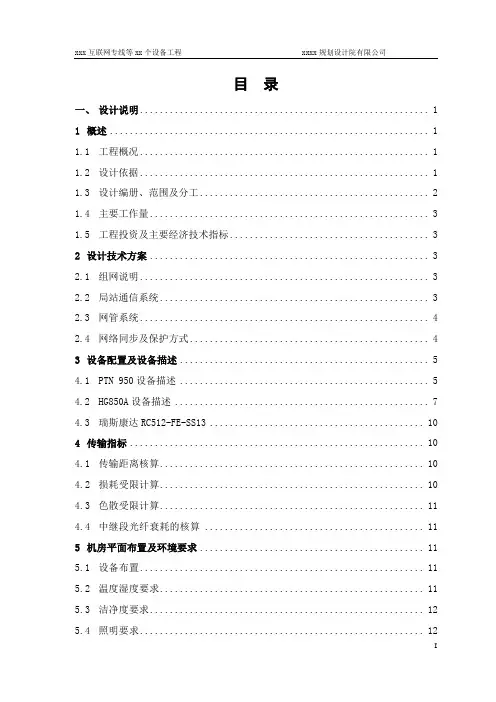

目录一、设计说明 (1)1 概述 (1)1.1 工程概况 (1)1.2 设计依据 (1)1.3 设计编册、范围及分工 (2)1.4 主要工作量 (3)1.5 工程投资及主要经济技术指标 (3)2 设计技术方案 (3)2.1 组网说明 (3)2.2 局站通信系统 (3)2.3 网管系统 (4)2.4 网络同步及保护方式 (4)3 设备配置及设备描述 (5)4.1 PTN 950设备描述 (5)4.2 HG850A设备描述 (7)4.3 瑞斯康达RC512-FE-SS13 (10)4 传输指标 (10)4.1 传输距离核算 (10)4.2 损耗受限计算 (10)4.3 色散受限计算 (11)4.4 中继段光纤衰耗的核算 (11)5 机房平面布置及环境要求 (11)5.1 设备布置 (11)5.2 温度湿度要求 (11)5.3 洁净度要求 (12)5.4 照明要求 (12)5.5 防火要求 (12)5.6 抗震要求 (13)6 电源、告警及地线系统的连接 (13)6.1 供给系统及告警方式 (13)6.2 保护接地系统 (13)7 维护人员配备 (14)8 施工要求及说明 (14)8.1 机架安装 (14)8.2 线缆布放及光纤保护 (14)9 安全生产专篇 (15)9.1 现场勘察安全要求 (15)9.2 工程安全组织管理要求 (16)9.3 安全施工基本要求 (16)9.4 施工行为安全要求 (17)9.5 施工用电安全要求 (17)9.6 施工消防安全要求 (17)9.7 施工监理安全要求 (18)二、预算说明 (1)1 预算概述 (1)2 预算编制依据 (1)2.1 行业依据 (1)2.2 运营商及地方依据 (1)3 材料、设备及工程取费说明 (2)4 工程投资及技术经济分析 (2)4.1 工程费用分析 (2)4.2 工程投资分析 (3)4.3 统计表 (3)三、预算表格 (3)四、图纸一、设计说明1概述1.1工程概况为增加客户黏性，迎合市场，满足日益聚增的集团专线业务市场需求，进一步扩大光缆的覆盖范围，提供一个安全、可靠、高效、高度灵活、维护方便的光缆接入环境，中国xxxx分公司启动建设2012年xx铁通与xxxxxx有线接入网集团专线客户接入设备工程。
通信工程施工 工艺方案
通信工程施工工艺方案一、施工前准备在进行通信工程施工之前，必须做好充分的准备工作，包括选址、设计论证、施工规划、物资准备、人员调配等。
首先需要对通信工程的选址进行严格评估，确保选址符合工程要求，同时需要进行必要的设计论证，确保施工方案的合理性和科学性。
在进行施工规划的过程中，需要详细考虑工程的具体情况，制定详细的施工计划，并对施工中可能遇到的问题进行充分的预案制定。
在物资准备方面，需要确保所需物资的充足性，并进行必要的调配和安排。
二、施工方案的制定1. 施工流程在进行通信工程施工时，需要根据工程的具体情况制定详细的施工流程。
首先需进行现场勘测和测量，确定施工范围和地形地貌情况，并依据测量结果绘制详细的施工图纸。
在施工过程中，需要按照施工图纸进行设备安装、线缆敷设、设备接线等工作，同时需要对施工中可能出现的问题进行及时处理。
2. 施工条件在施工过程中，需要保证施工条件的良好，包括施工场地的整洁、通风良好、保证安全生产等。
同时需要确保施工场地的安全性，防止施工期间出现意外事件。
3. 施工设备在通信工程施工中，需要使用各种施工设备，包括起重机、电动工具等。
同时需要配备足够的劳动力，确保施工进度顺利进行。
4. 施工技术在进行通信工程施工时，需要采用科学的施工技术，确保施工过程的顺利进行。
同时需要对施工人员进行专业的培训，保证其具备相关的技术资质和操作技能。
三、施工过程的管理1. 施工现场管理在通信工程施工过程中，需要严格管理施工现场，确保施工过程的安全和顺利进行。
同时需要对现场施工人员进行细致的安全教育和培训，保证其具备相关的安全意识和应急处理能力。
2. 施工进度管理在进行通信工程施工时，需要对施工进度进行详细的管理，确保施工进度符合计划，并及时采取措施解决施工中可能遇到的问题。
3. 质量管理在通信工程施工过程中，需要严格控制施工质量，确保工程质量符合相关标准和要求。
同时需要对施工中使用的材料进行详细的监督和检验。
01-电缆沟、通信工程施工图设计说明(1)
4.3.2过街预埋管沟敷设于车行道下，两端各伸出，预埋管敷设于雨水管道之上，埋深根据该处雨水管道埋深情况现场确定。如覆土小于0.7m，应采用混凝土满包，做法参照全包混凝土基础大样图。预埋过街管应做好地面标记和施工记录，以便今后查找。
4.1.5电缆沟与排管通过电缆井连接。各种电缆井作法参见国标图集07SD101-8。制作电缆井时应参照电缆沟、排管尺寸。
4.1.6每座电缆井外侧设两根长2.5米的L50x5镀锌角钢做接地体，并用-50x6镀锌扁钢与电缆沟接地干线连接。要求接地电阻不大于4欧姆，不能满足要求时应增设角钢接地极。
4.1.7电缆沟规格：宽×高＝1.0m×1.0m。
改用复合材料电缆支架
二、电缆沟/通信工程设计原则
2.1满足需求原则。管线工程均按远期规模设计。
2.2满足接入的可能性和便利性原则。新建管线工程充分考虑区域现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
2.3管线工程设计注意技术性与经济性相结合的原则。
3）广场路道路为东西走向，道路起点与高寺路北段相接，终点与杨家冲路北段相接，道路以南为站前广场客运车场，道路全长759.256米，道路等级为城市支路，设计车速为20km/h。
3.2电缆沟/通信工程设计范围
3.2.1道路范围内的电缆沟、电缆井、通信管道、人孔等土建设施
3.2.2本设计为电力电缆、通信管道的敷设设施设计，不包含电缆与通信管道的敷设。
