发电机并车操作及注意事项
同步发电机组并车的条件和操作流程
同步发电机组并车的条件和操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!同步发电机组并车条件。
1. 电压相位相同，两台发电机组的线电压幅值和相位角应完全相同。
船舶发电机并车的条件步骤及注意事项资料
船舶发电机并车的条件、手动并车的程序、并车操作注意事项一．待并发电机的电压U2与运行发电机（或电网）的电压U1之间需满足以下条件：1.△U=|U1－U2|≤10%U2.△f=|f1-f2|≤±0.5Hz或△T=1/△f≥2s3.δ=|δ1－δ2|≤±15°即电压的有效值偏差在±10%以内；频率偏差在±1%以内（或频差周期大于2秒）；相位差在±15°电角度以内。
二．手动并车程序：1．启动待并发电机组先检查启动条件：冷却水、滑油、燃油、启动气源或电源，然后启动待并机的原动机，使其加速到接近额定转速。
２.启动后检查发电机的三相电压用电压表测待并发电机和电网的电压，观察待并机的电压，看是否建立起额定电压（一般可不必进行调整，因有自动调压器的作用），是否缺相。
３.进行频率预调、精调接通同步表，检测电网和待并发电机的差频大小和方向，通过调速开关调整待并机组转速，使待并机与电网的频率接近。
再将同步表选择开关转向待并机，先调整频差，精确调节待并机的原动机转速，使待并发电机的频率比电网频率稍高（约0.3Hz），此时可看到同步表的指针沿顺时针“快”方向缓慢转根据同步表检测相位差，在将要达到“相位一致”时将主开关合闸，合闸指令应有提前量，提前时间为主开关的固有动作时间。
当同步表指针转到上方11点位置时，立即按下待并机的合闸按钮，此时自动空气断路动，约３ｓ转动一圈。
４.捕捉同相点、进行合闸操作器立即自动合闸，待并发电机投入电网就运行。
５.转移负责此时待并机虽已并入电网，但从主配电板上的功率表可以看出，它尚未带负载，为此，还要同时向相反方向调整两机组的调速开关，使刚并入的发电机加速，原运行的发电机减速，在保持电网频率为额定值的条件下，使两台机组均衡负荷。
６.切除同步表最后断开同步表，并车完毕。
三．并车操作注意事项１.频差不能偏大也不可太小频差偏大，比如调节频差周期为2s，虽然是允许频差，但是由于整步表指针旋转比较快，不易捕捉“同相点”，易造成较大冲击而使并车失败。

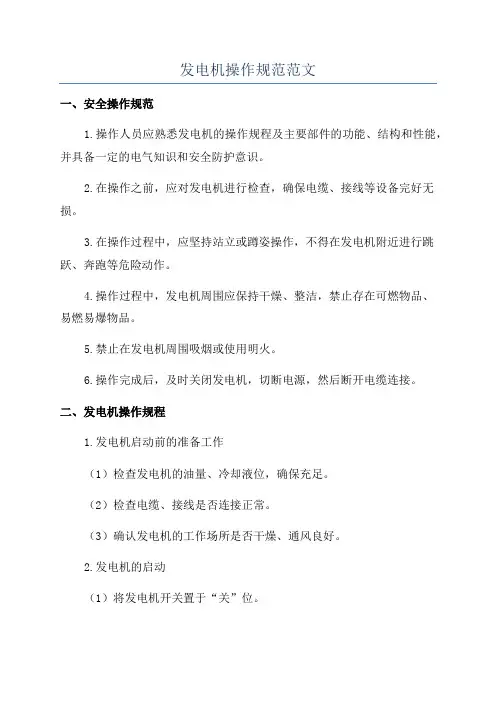

发电机操作规范范文
发电机操作规范范文一、安全操作规范1.操作人员应熟悉发电机的操作规程及主要部件的功能、结构和性能，并具备一定的电气知识和安全防护意识。
2.在操作之前，应对发电机进行检查，确保电缆、接线等设备完好无损。
3.在操作过程中，应坚持站立或蹲姿操作，不得在发电机附近进行跳跃、奔跑等危险动作。
4.操作过程中，发电机周围应保持干燥、整洁，禁止存在可燃物品、易燃易爆物品。
5.禁止在发电机周围吸烟或使用明火。
6.操作完成后，及时关闭发电机，切断电源，然后断开电缆连接。
二、发电机操作规程1.发电机启动前的准备工作（1）检查发电机的油量、冷却液位，确保充足。
（2）检查电缆、接线是否连接正常。
（3）确认发电机的工作场所是否干燥、通风良好。
2.发电机的启动（1）将发电机开关置于“关”位。
（2）检查发电机的控制面板是否有异常，如果有异常则需要进行维修。
（3）按照发电机的启动流程进行操作，确保逐步启动各项设备。
（4）启动后，观察发电机的运行状态，确保各项指标正常。
3.发电机的运行（1）发电机运行期间，应定时检查油液、冷却液的使用情况，避免过度使用。
（2）定时清理发电机周围的灰尘和杂物，保证散热效果。
（3）注意观察发电机的运行指示是否正常，如异常应及时采取措施解决。
4.发电机的停车（1）先将负载线路断开，将发电机开关置于“关”位。
（2）停车后，检查发电机的运行状况、电缆、接线是否存在异常。
（3）进行例行检查，清洗发电机的外观，对问题进行记录并进行维修。
三、应急处理措施1.发电机出现异常情况时，应立即切断电源，停止运行。
2.发电机短路时，应迅速采取隔离措施，并进行维修检查。
3.发电机过载时，应及时减小负荷，避免进一步损坏设备。
4.发电机漏电时，应停止操作，及时排除故障。
四、发电机维护常识1.定期对发电机进行维护保养，包括清洁发电机表面、调整紧固件等。
2.定期更换发电机的机油和滤芯。
3.定期检查发电机的电线、电缆，及时更换损坏的部件。

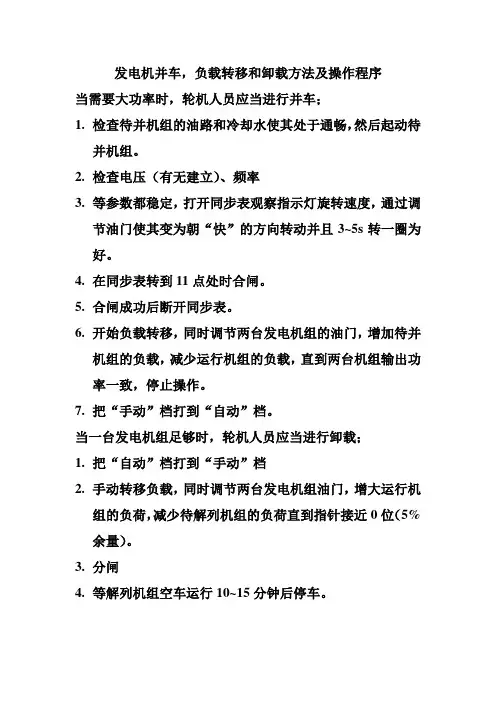

发电机并车
发电机并车，负载转移和卸载方法及操作程序
当需要大功率时，轮机人员应当进行并车；
1.检查待并机组的油路和冷却水使其处于通畅，然后起动待
并机组。
2.检查电压（有无建立）、频率
3.等参数都稳定，打开同步表观察指示灯旋转速度，通过调
节油门使其变为朝“快”的方向转动并且3~5s转一圈为好。
4.在同步表转到11点处时合闸。
5.合闸成功后断开同步表。
6.开始负载转移，同时调节两台发电机组的油门，增加待并
机组的负载，减少运行机组的负载，直到两台机组输出功率一致，停止操作。
7.把“手动”档打到“自动”档。
当一台发电机组足够时，轮机人员应当进行卸载；
1.把“自动”档打到“手动”档
2.手动转移负载，同时调节两台发电机组油门，增大运行机
组的负荷，减少待解列机组的负荷直到指针接近0位（5%余量）。
3.分闸
4.等解列机组空车运行10~15分钟后停车。
船舶发电机并车的条件步骤及注意事项
船舶发电机并车的条件、手动并车的程序、并车操作注意事项一．待并发电机的电压U2与运行发电机（或电网）的电压U1之间需满足以下条件：△U=|U1－U2|≤10%U△f=|f1-f2|≤±0.5Hz或△T=1/△f≥2sδ=|δ1－δ2|≤±15°即电压的有效值偏差在±10%以内；频率偏差在±1%以内（或频差周期大于2秒）；相位差在±15°电角度以内。
二．手动并车程序：1．启动待并发电机组先检查启动条件：冷却水、滑油、燃油、启动气源或电源，然后启动待并机的原动机，使其加速到接近额定转速。
２.启动后检查发电机的三相电压用电压表测待并发电机和电网的电压，观察待并机的电压，看是否建立起额定电压（一般可不必进行调整，因有自动调压器的作用），是否缺相。
３.进行频率预调、精调接通同步表，检测电网和待并发电机的差频大小和方向，通过调速开关调整待并机组转速，使待并机与电网的频率接近。
再将同步表选择开关转向待并机，先调整频差，精确调节待并机的原动机转速，使待并发电机的频率比电网频率稍高（约0.3Hz），此时可看到同步表的指针沿顺时针“快”方向缓慢转根据同步表检测相位差，在将要达到“相位一致”时将主开关合闸，合闸指令应有提前量，提前时间为主开关的固有动作时间。
当同步表指针转到上方11点位置时，立即按下待并机的合闸按钮，此时自动空气断路动，约３ｓ转动一圈。
４.捕捉同相点、进行合闸操作器立即自动合闸，待并发电机投入电网就运行。
５.转移负责此时待并机虽已并入电网，但从主配电板上的功率表可以看出，它尚未带负载，为此，还要同时向相反方向调整两机组的调速开关，使刚并入的发电机加速，原运行的发电机减速，在保持电网频率为额定值的条件下，使两台机组均衡负荷。
６.切除同步表最后断开同步表，并车完毕。
三．并车操作注意事项１.频差不能偏大也不可太小频差偏大，比如调节频差周期为2s，虽然是允许频差，但是由于整步表指针旋转比较快，不易捕捉“同相点”，易造成较大冲击而使并车失败。
《发电机的并车运行》课件
并车运行是实现多台发电机组联 合供电的重要手段，能够提高电 力系统的稳定性和可靠性。
并车运行的目的
提高电力系统的供电能力
提高电力系统的可靠性
通过将多台发电机组并车运行，可以 增加系统的总装机容量，从而提高电 力系统的供电能力。
并车运行可以增强电力系统的容错能 力，当某台机组出现故障时，其他机 组可以继续承担负荷，保证电力供应 不中断。
调整发电机的相位，使其与系统相位 相匹配。
调整发电机的频率，使其与系统频率 相匹配。
进行并车操作
确保发电机已经准备好并车操 作，包括检查发电机的控制和 保护系统是否正常工作。
按照并车操作步骤进行操作， 包括合闸、并车等步骤。
并车后，检查发电机的运行情 况，包括电压、电流、功率等 参数是否正常。
04
在此添加您的文本16字
详细描述：某电厂在并车运行操作中，通过严格遵循操作 规程，确保发电机组的安全稳定运行，实现了并车操作的 顺利完成。
在此添加您的文本16字
总结词：操作规范
在此添加您的文本16字
详细描述：该电厂在并车运行操作中，注重操作规范，严 格按照操作规程进行，避免了因操作不当引起的安全事故 。
THANKS
感谢观看
实现负荷均衡分配
在并车运行状态下，系统负荷会被均 衡地分配到各台发电机组上，避免某 台机组过载或欠载的情况发生，确保 系统稳定运行。
并车运行的原理
同步并车
在并车运行时，各台发电机组的电压、频率、相位必须保持一致，才能实现并车。通过调 节各机组的励磁电流和输出电压，使它们逐步接近并最终达到同步状态，然后进行并车操 作。
负荷均衡分配
在并车运行过程中，系统会自动将负荷均衡地分配到各台机组上。通过自动调节各机组的 输出功率，使各机组承担的负荷量大致相等，保证系统稳定运行。
发电机并车操作规程
发电机并车操作规程
一、自动模式
将每台发电机模式选择开关（MODE SELECT）置于“自动”
（AOTU）位置，系统将自动启动备用机组并完成并车及负荷分配。
并用机组启用顺序以模式选择开关转换至“自动”（AOTU）位置的先后来决定。
二、半自动模式
当电网需要启动备用机组时，在机旁或主发点屏上启动选定备用机组后，将模式开关置于：自动“（AOTU）位置，按”全自动按钮”（FULL AOTO STAER）,待并机组将自动完成并车及负载分配。
三、手动模式
在机旁或主发电机屏上启动选定备用机组后，将模式开关置于“手动“（MANU）位置，手动调节待并机频率至60HZ。
同步表开关调至待并机组，当同步表指示灯至11点位置时按合闸按钮。
并车完成后将同步表开关置于”OFF“。
主管电机员：马殿元审核人（轮机长）：
审批人（船长）：主管机务员：
MV：ZOSCO JIAXING 2009-10-19。
船舶发电机并车的条件步骤及注意事项
船舶发电机并车的条件步骤及注意事项条件：1.发电机组的额定容量相同或相近，不能有明显的容量差异。
2.发电机组的发电电压和频率应相同，方便并联运行。
3.发电机组的相序应一致，避免相序错误造成损坏。
4.各发电机组的励磁系统应保持稳定，以确保输出电压稳定。
5.发电机组的负荷特性应一致，防止出现负载分配不均衡的情况。
步骤：1.检查各发电机组的机油、燃油、电池电量等工作状态，确保正常运行。
2.依次启动各个发电机组，并观察其运行状态，保持稳定。
3.检查各发电机组的输出电压和频率是否一致，必要时进行调整。
4.检查各发电机组的相序是否一致，避免相序错误造成相互损坏。
5.检查各发电机组的负载特性是否一致，避免出现负载分配不均衡的情况。
6.通过并联开关将各发电机组连接在一起，注意保持相序一致。
7.检查并校对发电机组的频率和电压输出，确保稳定和一致。
8.协调发电机组的负载分配，使各发电机组的负荷相对均衡。
注意事项：1.在并车过程中，应严格按照船舶的操作规程进行操作，确保安全可靠。
2.并车前应检查各发电机组的运行状态和工作参数，确保正常运行。
3.在并车过程中，应观察各发电机组的运行情况，及时发现和处理异常情况。
4.并车后应注意监测发电机组的运行状态，确保负载分配均衡，防止过载或欠载。
5.并车后应定期进行维护保养，对发电机组进行检查和维修，保持其良好的工作状态。
6.在并车过程中，应根据需要调整发电机组的励磁参数，确保输出电压稳定。
7.如有需要，可以使用自动并车控制系统来实现并车操作，提高操作效率和可靠性。
并车操作是船舶发电系统重要的一环，正确的并车操作可以确保船舶电力系统的稳定工作。
以上是并车的条件、步骤和注意事项，希望能对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电并车操作及注意事项
一、发电及并车操作
1、发电机的电压建立，必虽是在燃气机进行预热运行后，其转速不能过于低额定转速，转速低及频率低，频率低电流大，如时间长了会烧坏AV调压器和励磁导线，
2、电压的调整，发电机建立电压后，发动机应平稳地保持在额定转速即频率50HZ，电压应在390V到400V之间，如电压误差过大应调整AV调压器上输出电位器，顺时针升高，逆时针降低。
3、发电机并车的必备条件就是上网电和待拼电同步，即三相火线相C一至，三相电压一至，频率一至，为了达到同步要求，发动机的稳定是关键，因此需要同时用电的发电机组在同一时间内同时启动，待发动机稳定后便可拼车送电。
4、并车需有二台以上的发电机组运行，应同时启动通过预热运行后，将发动机提至额立电压，先将一台机组输出电源送上电网，第二台以后的待拼定转速达到额定转速，建电源的频率电压应和第一台的一至，打开电柜上的同步装置按下电柜上的储能键，配电柜上有自动合闸和手动合闸，一般应打在自动上，如频率有微量误差同步嚣是不会动作的，此时应用调速器对二台发动机频率作微量调整，使频率表上的读数和一台发动机频率表上的读数一至，并上下微量移动，，当同步的一瞬间同步器会自动将电柜上的万能式断路器合上。
二、并网后注意事项
并网后由于两台发电机组上的电压频率会有微量误差，会产生一点误工电流，如果偏大可用电柜上的电位器调整，把电流大的一组电位器向逆针方向转动，并观察电流表上的反应旋转到满意的位置为止。
电网带上负载后必虽观察每台发电机组上的电流和功率反应。
1每台发电机组的功率因数表，指针都在滞后的位置，使每台发电机组都在做有功输出。
2要尽可能地使每台发电机组，电流和功率相应平恒，杜绝逆功率发生，如发生逆功率会使发电机励磁电流失去成为电动机。
发电机的功率分配靠发动机的实际做功来定的，如当时的频率在50HZ以上就应对功率偏大的机组作卸载处理，即减少燃气量使卸载的功率转移到另一台发动机上，同时降低了频率，如当时的频率在50HZ以下则应对功率小的发电机组作增大功率处理，即增大燃气量使功率转移的过程中提高了频率。
此项工作由燃气电动执行器和发动机上的调速器来完成。
