复习题(横道图)
施工进度计划横道图例题
施工进度计划横道图例题工程施工进度网络图几个示例施工进度横道图横道图施工横道图工程横道图篇二：复习题(横道图)复习题(横道图)一、单项选择题( 每题备选项中，只有一个最符合题意) 1．相邻两工序在同一施工段上相继开始的时间间隔称( )。
A．流水作业B．流水步距C．流水节拍D．技术间歇2．某工程划分为4 个施工过程，5 个施工段进行施工，各施工过程的流水节拍分别为6 天、4 天、4 天、2 天。
如果组织成倍节拍流水施工，则流水施工工期为( )天。
A．40 B．30 C．24 D．203．某基础工程土方开挖总量为8800m3 ，该工程拟分5 个施工段组织全等节拍流水施；两台挖掘机每台班产量定额均为80m3 ，其流水节拍为( )天。
A．55 B．11 C．8 D．6 4．对多层建筑物，为保证层间连续作业，施工段数m 应( )施工过程数n。
A．大于B．小于C．等于D．大于或等于5．全等节拍流水施工的特点是( )。
A．各专业队在同一施工段流水节拍固定B．各专业队在施工段可间歇作业C．各专业队在各施工段的流水节拍均相等D．专业队数等于施工段数6．某基础工程有挖土、垫层、混凝土浇筑、回填土4 个施工过程，分5 个施工段组织流水施工，流水节拍均为 3 天，且混凝土浇筑2 天后才能回填土，该工程的施工工期为( )天。
A．39 B．29 C．26 D．14 7．多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j· m+n-1) · k +∑z1-∑c中的z1为两施工过程( )。
A．一层内的技术组织间歇时间B．在楼层间的技术组织间歇时间C．在一层内的平行搭接时间D．层内和层间技术组织间歇时间之和8．在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A．相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D．相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数C．相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系D．同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9．某工程有前后两道施工工序，在 4 个施工段组织时间连续的流水施工，流水节拍分别为4 天、3 天、2 天、5 天与3 天、2 天、4 天、3 天，则组织时间连续时的流水步距与流水施工工期分别为( ) 天。

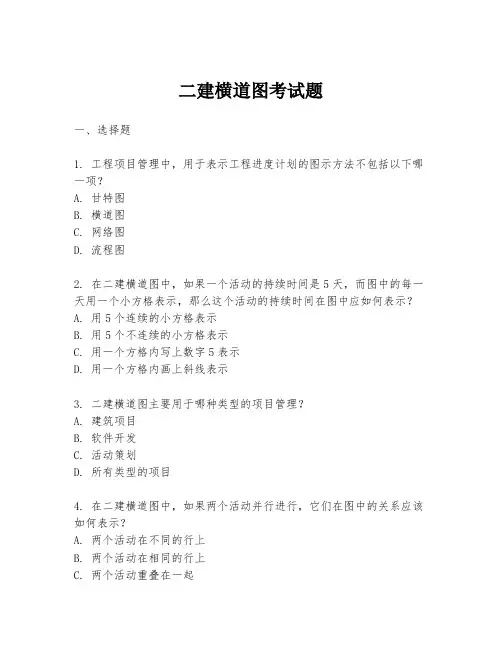

二建横道图考试题
二建横道图考试题一、选择题1. 工程项目管理中，用于表示工程进度计划的图示方法不包括以下哪一项？A. 甘特图B. 横道图C. 网络图D. 流程图2. 在二建横道图中，如果一个活动的持续时间是5天，而图中的每一天用一个小方格表示，那么这个活动的持续时间在图中应如何表示？A. 用5个连续的小方格表示B. 用5个不连续的小方格表示C. 用一个方格内写上数字5表示D. 用一个方格内画上斜线表示3. 二建横道图主要用于哪种类型的项目管理？A. 建筑项目B. 软件开发C. 活动策划D. 所有类型的项目4. 在二建横道图中，如果两个活动并行进行，它们在图中的关系应该如何表示？A. 两个活动在不同的行上B. 两个活动在相同的行上C. 两个活动重叠在一起D. 两个活动通过箭头连接5. 二建横道图的编制应遵循的原则是什么？A. 尽可能简化B. 详尽到每一个细节C. 反映实际工作流程D. 仅展示关键路径二、填空题1. 二建横道图是一种通过________来展示项目进度的工具。
2. 在二建横道图中，每个小方格代表了一个________。
3. 当一个活动需要在晚上进行时，通常在二建横道图中用________来表示。
4. 如果一个项目延期，二建横道图可以通过调整________来反映新的进度。
5. 在二建横道图中，关键路径上的活动通常用________来突出显示。
三、判断题1. 二建横道图可以清晰地表示出活动的先后顺序。
（）2. 二建横道图适用于展示长期项目的进度。
（）3. 在二建横道图中，活动之间的依赖关系可以通过箭头来表示。
（）4. 二建横道图是一种静态的进度管理工具，一旦完成，就不再发生变化。
（）5. 二建横道图适用于小型和简单的项目。
（）四、简答题1. 请简述二建横道图的特点及其适用场景。
2. 描述如何使用二建横道图来管理一个建筑项目的进度。
3. 说明在二建横道图中如何处理并行和交叉活动。
4. 当项目进度发生变化时，应该如何调整二建横道图？5. 讨论二建横道图在项目管理中的局限性。
(完整版)横道图工期计算例题
横道图工期计算
例题1：作业时间
1 2 3 4 5
A 8 6 3 5 6
B 3 4 1 2 3
C 3 4 1 3 2
D 5 5 4 4 6
题出的不明确，我先假设A、B、C、D为施工过程，1、2、3、4、5为五个施工段，给你将题做一遍，无论具体的施工段和施工过程是多少，道理还是一样的。
一、施工段数：5；
二、施工过程数：4；
三、首先我们来求流水步距：
1、根据所给出的各施工过程在各施工段的流水节拍可以看出，这是个典型的无节奏流水节拍，其流水步距的计算方法为所谓的大差法。
2、A、B之间的流水步距为18天：(累加值向后错一位相减，因为无法打公式，我将
A、B之间的流水步距计算方法给你发个图片，其它两个参照计算）；
B、C之间的流水步距4天；
C、D之间的流水步距为3天。
3、则计算总工期：Tp＝（流水步距之和）+（最的一个过程在各施工段的流水节拍之和）（18+4+3）+（5+5+4+4+6）＝49天。
例题2：有A,B,C三个施工过程,划分为6个施工段,其流水节拍分别为6d,2d,4d,试组织工期最短的流水施工，并绘制横道图
因为A的时间较长，无论从哪个开始都会是以下方式
1 A-B-C 6 8 12
2 A-B-C - 6 8 12 流水步距=6
3 A-B-C 6 8 12 流水步距=6
4 A-B-C 6 8 12 流水步距=6
5 A-B-C
6 8 12 流水步距=6
6 A-B-C 6 8 12 流水步距=6
经计算流水步距均为：6
总工期=6*5+（6+2+4）=42天
总工期：Tp＝（流水步距之和）+（最的一个过程在各施工段的流水节拍之和）。
湖南省职业院校专业技能抽查考试试题横道图绘制技能考核试题.doc
湖南省职业院校专业技能抽查考试试题
横道图绘制技能考核试题
1.题目：装饰工程横道图绘制。
2.完成时间：4小时。
3.设计条件及要求：
1）本工程为某住宅楼工程，平面为四个标准单元组合，共五层，建筑面积3300平米，位于湖南XX市区，施工采用钢模板及钢管脚手架，垂直运输机械采用井字架。
2）本装饰工程工期45天（工期可以提前，不能拖后）。
3）采用流水施工方式组织施工。
4）采用CAD软件（或天正软件）绘制装饰工程横道图计划，2号图幅。
5）提供现行施工定额一套。
4. 工程量一览表：（工艺顺序请自行调整）
考生学校：考生姓名：
评分人：年月日核分人：年月日。
自考复习题-项目时间管理
项目时间管理选择题1、计划评审技术不允许出现回路，活动时间不确定。
2、图示评审技术允许出现回路，并且工具存在随机性。
3、项目跟踪是指项目各级管理人员根据项目的规划和目标等，在项目实施的整个过程中对影响项目进展的内外部因素进行及时的、连续的、系统的记录和报告的系列活动过程。
4、信息的特点：准确性，共享性，时效性，有序性，针对性，可存储性，不可多得性。
5、信息以表现系统的而差异性为期特征，没有差异就没有信息。
横道图中黑线条表示实际工作时间。
6、S曲线比较法后可以得到的信息：1.实际工程进展速度2.进度超前或拖延的时间3.工程量完成情况4.后期工程进度预测。
7、信息收集后的比较方法除了上面介绍的横道图比较法和S形曲线法外，还有双曲线、横道图与双曲线综合比较法、模型图比较法，垂直图比较法。
8、关键比值=（实际进度/计划进度）*（预算成本/实际成本）9、时间管理的特性：1.供给无弹性2.无法积蓄3.无法取代4.无法失而复得。
10、关键路径的特点：1.关键路线上的活动的持续时间决定项目的工期，关键路线上所有活动的持续时间加起来就是项目的工期2.关键路线上的任何一个活动都是关键活动，其中任何一个活动的延迟都会导致整个项目完成时间的延迟3. 关键路线是从始点到终点的项目路线中耗时最长的路线 4.关键路线的耗时是可以完成项目的最短时间量5.关键路线上的活动室总是差最小的活动。
填空题1、项目时间管理又叫做项目工期管理或项目进度管理，是为确保项目按时完工所进行的一系列管理过程。
2、计划是项目组织为实现一定目标而科学地预算并确定未来的行动方案。
3、一个组织承担项目，一般都是把每个项目分成几个项目阶段，以便为项目提供更好的管理控制，为项目于实施组织的正在进行的作业提供更好的连接，项目阶段一般被称为项目生命周期。
4、项目阶段以完成一个或多个中间产品为标志。
5、项目活动定义的输入页就是项目活动定义的主要依据。
6、工作分解结构是通过项目工作分解所获得的有关实施项目所要完成的工作的层次性的描述。
信息系统项目管理师软考高项：【计算题专题03】进度类计算(下)
3
8
B
E
A
C
F
H
G
6
4
横道图转换后的单代号网络图
例1-中项-2022上广东卷案例真题
【问题1】 ACEH 【江山老师解析】从图直接看出它们几个是直接首尾相连的，或者画单代号网络图再分析可得。
【问题2】 【只考虑事件1】赶工只能压缩关键路径上的活动，因此项目经理应该考虑A、C、E、H这四个活动，但是H活动压 缩成本过高，因此不考虑。压缩A、C、E三个活动中任意一个即可。【建议采用此答案】 【考虑事件1和2】结合题目事件1和事件2，项目经理检查工作已经是12天结束，此时AC活动已经完成，故目前压缩 E活动
100
35
125
18
36
10
54.4
30
90
20
125
15
37.5
10
57.5
25
62.5
15
91.5
35
120
35
120
（1）绘制项目计划的双代号网络图。
（2）请给出项目计划工期及关键路径。
（3）请按照计划分别计算活动A和B的总时差。
【问题2】（8分）
项目要求150天完工，请写出关键路径上可压缩的活动成本变化情况。
I活动压缩前: 62.5*25=15625元，压缩后: 91.5*15=1372.5元，可节约成本190元【1分】 【江山老师解析】第1问根本无需考虑成本最优方案，只要能压，就全列出来。
（2）成本最优方案：D压缩10天；【1分】G压缩10天【1分】 共需压缩20天。由上述分析可知，压缩D节省成本最多，先压缩D活动10天，判断关键路径是否改变，未 改变，继续压G活动10天。 因此节约的费用=300元(D活动)+200元(G活动)=500元 【江山老师解析】一般题目有两小问，第1问结论就是给第2问做铺垫的，第2问一定会用到第1问的答案 或结论。这题很多同学判断压缩I活动增加了费用29元/天，以为先压I活动最便宜，实际这题压缩不是增 加费用，而是节约了成本。因此计算题平常做可能没问题，考前时间紧张，可能就会想多了，想乱了， 想叉了。还有不少同学将压缩前表格有所有活动总成本加起来，压缩后所有总成本加起来，算了一次还 不放心，再检查一遍，光手动算这个数至少要10分钟，边算边在骂出题老师，为啥给这么大计算量呢， 为什么不给带计算器呢。自己想想吧，是不是自己傻了。出题人会让你把时间放在手算上吗?
铁路施工组织与概预算复习题与答案
铁路施工组织与概预算复习题与答案一、单选题（共50题，每题1分，共50分）1、某工程项目为全等节拍流水，且 t=4 天，则 K为（）A、3dB、1dC、2dD、4d正确答案：D2、下列有关双代号时标网络计划的说法，正确的是（）A、图上不显示关键线路，需另行计算B、图上显示各项工作的开始和完成时间C、图上不显示时差，需另行计算D、实箭线箭杆的长度与工作的持续时间无关正确答案：B3、建筑安装工程费不包括( )。
A、直接费B、间接费C、税金D、基价正确答案：D4、施工组织总设计应由( )负责编制。
A、总承包单位B、项目经理部C、建设单位D、施工单位正确答案：A5、概算定额一般是在预算定额的基础上综合扩大而成的,这是指( )。
A、概算定额的子目比预算定额多B、概算定额中的每个综合分项都包含了数项预算定额的子目C、概算定额的适用范围比预算定额大D、概算定额的消耗量比预算定额少正确答案：B6、定额水平高则反映( )。
A、完成单位合格产品所需消耗的资源较少B、生产力水平高C、生产力水平低D、完成单位合格产品所需消耗的资源较多正确答案：B7、下列属于在拟定定额时不应该计算的是( )。
A、不可避免的中断时间B、有效工作时间C、施工本身造成的停工时间D、休息时间正确答案：C8、定额是( ),是算工、算料、算机械台班消耗量的依据。
A、资料B、标准C、规程D、规范正确答案：B9、铁路工程变更设计，指铁路工程建设项目施工图审核合格后至（）合格后半年以内变更设计的活动。
A、工程初步验收B、生产验收C、线下工程验收D、竣工验收正确答案：A10、流水步距的数目取决于 ( ）的流水施工参数。
A、流水工期B、施工段数C、流水节拍D、施工过程数正确答案：D11、在工程网络计划执行过程中，如果某项工作实际进度拖延的时间超过其自由时差，则该工作（）A、必定影响其紧后工作的最早开始B、必定变为关键工作C、不会影响其后续工作的正常进行D、不会影响工程总工期正确答案：A12、（）是为使项目取得成功所进行的全过程、全方位规划、组织控制与协调A、项目规划B、项目决策C、项目实施D、项目管理正确答案：D13、已知某挖掘机挖土的一个工作循环需2min,每循环一次挖土0.5m3,工作班的延续时间为8h,机械正常利用系数为0.85,则其产量定额为( )台班/m3.A、12.8B、15C、20D、102正确答案：D14、下列时间中,不属于定额时间的是( )。
《时间管理——提效法宝》试题集
《时间管理》试题集一、单选题1．关于时间，下列说法错误的是（D ）。
A、时间不可再生B、时间不可逆转C、时间不可停滞D、时间可以替代2．下列不利于关于树立正确时间价值观的选项是（D ）。
A、要树立人生的发展目标B、要培养统筹时间的能力C、要将时间视为稀缺资源D、要珍惜时间，眉毛胡子一把抓3．下面是关于大学生课余时间使用调查情况的描述，正确的（A ）。
A、调查显示，大学生自主时间比中学生多。
B、调查显示，大学生课余时间太少，娱乐几乎没有时间。
C、调查显示，大学生课余时间，都用于书本学习，没有参与娱乐活动、社会实践。
D、调查显示，大学生课余时间比中学生少。
4．下面是关于时间的计算问题，符合现实，计算描述正确的是（A ）。
A、一周的时间总共是168小时B、一周个人可支配的课余的时间大约是176小时。
C、每周上课的时间大约是225小时。
D、每周上课的时间大约是125小时。
5．下面是关于时间管理调查情况的描述，错误的是（D ）。
A、调查显示，大学生的课余时间用在实习和兼职的还不够多。
B、调查显示，大学生的课余时间用得最多的是网络休闲。
C、调查显示，超过50%的同学对课余时间利用不够满意。
D、调查显示，多数大学生的课余时间90%用在书本学习。
二、判断题6．边际效用递减原理通俗的说法是：一项活动开始的时候，收益值很高，越到后来，收益值就越少。
（√）7．大学倡导多元的学习理念，读有字和无字的书，学习与实践的结合。
（√）8．大学倡导通过行动实践你所学的知识。
（√）9．大学注重学生自选、自助、自搭配学习选择，彰显个性教育。
（√）10．二八管理法则也叫巴莱多定律,是2世纪末20世纪初美国经济学家卡特发明的。
（×）11．复杂的难处理的工作，用零碎时间去完成，有利于提高效率。
（×）12．甘特图（Ganttchart）又叫横道图、条状图（Barchart）。
它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。
土建施工员历年考试复习题
土建施工员历年考试复习题一、填空题：（每空1 分，共25 分） 1. 绘制三面投影图的基本法则是 长对正 、 高平齐 、 宽相等 。
2. 力的三要素是 力的大小、力的方向、和作用点 。
3. 建筑施工组织方式分为依次施工、平行施工、流水施工。
4. 技术交底的方式以书面交底为主，以口头交底为辅。
5. 现场消火栓3 米范围以内不得堆料，高层施工时，消防干管直径不小于100mm 。
6.工长在钢筋隐检中，对提出不符合要求的情况应做复验，并在复检时写明处理结果，未经隐检合格不得验收。
7. 从施工准备开始直至交付使用为止的所有土建工程、专业工程和设备安装工程都包括在施工进度计划里。
8. 现场架空电线与在施建筑物的水平距离应不小于10米，线与地面的距离应不小于6米，电线跨越建筑物或临时设施时垂直距离应不小于2.5米，距离树木不应小于5米。
9. 工程重大事故处理“四不放过”原则是指事故原因没有查清不放过；事故责任人没有受到处理不放过；相关人员没有受到教育不放过；没有制定整改措施不放过 10. 现场从事电焊气焊的人员均应受过消防知识教育，并持有操作合格证，在作业前办理用火手续，看火人员随身配有灭火器具，在焊接过程中不准擅离岗位。
11. 发生人员触电后，工长应当做好断开电源和积极正确的进行抢救两件事。
12. 砖墙的组砌形式主要有：一顺一丁，三顺一丁，梅花丁。
13. 改善混凝土耐久性的外加剂：包括引气剂、防水剂、和阻锈剂等。
14. 把结构与墓础或固定的支承物联系起来的装置称为支座，常用的有三种。
技术交底采用样板交底时，应包括做法、质量要求、工序搭接、成品保护等项内容。
18. 当采用1：1000的比例绘图时，比例尺上的1mm 代表实际长度的1000mm 19. 纵向轴线是指沿建筑物长度方向的线轴，其序号以大写拉丁字母标注。
20. A 轴与B 轴之间的第二根附加轴线应以 表示21. 防水工程的防水原则应遵循：防排结合、刚柔并济、多道设防、综合治理的原则 22. 在正投影图中点的投影是点，当空间线段平行于投影面时，其投影反映该空间线段的实长和方向。
一建工程项目管理考前冲刺必背知识点及配套习题(十一)
一建工程项目管理考前冲刺必背知识点及配套习题（十一）目录1Z203030 建设工程项目进度计划的编制和调整方法 (1)高频考点1：横道图进度计划编制方法 (2)高频考点2 ：双代号网络计划基本概念 (3)高频考点3 ：双代号网络计划的计算 (5)高频考点4 ：双代号时标网络计划 (7)高频考点5：双代号时标网络计划的计算 (8)高频考点6：前锋线检查进度 (9)高频考点7：单代号网络计划的绘图规则 (11)（三）单代号网络图的绘图规则 (11)高频考点8：单代号网络计划时间参数的转换计算 (13)知识点：总时差与自由时差 (15)四、几个重要结论 (17)小财靠努力 (18)大财靠命运 (18)1Z203030 建设工程项目进度计划的编制和调整方法【分值分布】【核心考点】∙横道图的特点与网络图的比较∙双代号网络图的绘制及基本概念∙双代号网络计划的时间参数计算方法（万能公式）∙双代号网计划关键线路和计算工期的方法∙双代号时标网络计划时间参数计算∙前锋线检查双代号时标网计划∙单代号网络的画法∙单代号网络计划的计算∙关键工作、关键线路及时差的运用∙进度计划的调整内容与方法高频考点1：横道图进度计划编制方法【二级-2018-50】关于横道图进度计划的说法，正确的是（）。
A．横道图的一行只能表达一项工作B．工作的简要说明必须放在表头内C．横道图不能表达工作间的逻辑关系D．横道图的工作可按项目对象排序答案：D解析：横道图的一行可以表达多项工作，A错误；工作的简要说明可以放在表头内，也可以放在横道上，B错误；横道图可以表达工作间逻辑关系，但不易清晰表达。
高频考点2 ：双代号网络计划基本概念箭线、节点、线路（关键线路），紧前工作【2018-85】某双代号网络计划如下图，绘图的错误有（）。
A．有多个起点节点B．有多个终点节点C．存在循环回路D．有多余虚工作E．节点编号有误答案：ADE解析：本题考查的是双代号网络计划的画法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习题（横道图）
一、单项选择题(每题备选项中，只有一个最符合题意)
1．相邻两工序在同一施工段上相继开始的时间间隔称( )。
A．流水作业B．流水步距C．流水节拍D．技术间歇
2．某工程划分为4个施工过程，5个施工段进行施工，各施工过程的流水节拍分别为6天、4天、4天、2天。
如果组织成倍节拍流水施工，则流水施工工期为( )天。
A．40 B．30 C．24 D．20
3．某基础工程土方开挖总量为8800m3，该工程拟分5个施工段组织全等节拍流水施；两台挖掘机每台班产量定额均为80m3，其流水节拍为( )天。
A．55 B．11 C．8 D． 6
4．对多层建筑物，为保证层间连续作业，施工段数m应( )施工过程数n。
A．大于B．小于C．等于D．大于或等于
5．全等节拍流水施工的特点是( )。
A．各专业队在同一施工段流水节拍固定
B．各专业队在施工段可间歇作业
C．各专业队在各施工段的流水节拍均相等
D．专业队数等于施工段数
6．某基础工程有挖土、垫层、混凝土浇筑、回填土4个施工过程，分5个施工段组织流水施工，流水节拍均为3天，且混凝土浇筑2天后才能回填土，该工程的施工工期为( )天。
A．39 B．29 C．26 D．14
7．多层建筑物在保证层间连续施工的前提下，组织全等节拍流水施工的工期计算式T=(j·m+n-1)·k +∑z1-∑c中的z1为两施工过程( )。
A．一层内的技术组织间歇时间B．在楼层间的技术组织间歇时间
C．在一层内的平行搭接时间D．层内和层间技术组织间歇时间之和8．在流水施工方式中，成倍节拍流水施工的特点之一是( )。
A．相邻专业工作队之间的流水步距相等，且等于流水节拍的最大公约数D．相邻专业工作队之间的流水步距相等，且等于流水节拍的最小公倍数
C．相邻专业工作队之间的流水步距不相等，但其值之间为倍数关系
D．同一施工过程在各施工段的流水节拍不相等，但其值之间为倍数关系9．某工程有前后两道施工工序，在4个施工段组织时间连续的流水施工，流水节拍分别为4天、3天、2天、5天与3天、2天、4天、3天，则组织时间连续时的流水步距与流水施工工期分别为( )天。
A．5和17 B．5和19 C．4和16 D．4和26
二、多项选择题(每题备选项中，至少有2个符合题意，多选、错选不得分) 1．无论是否应用流水作业原理，工程进展状况均可用( )等表示方法。
A．横道图D．网络图C．系统图D．结构图E．流程图2．流水施工是一种科学合理、经济效果明显的作业方式，其特点为( )。
A．工期比较合理B．提高劳动生产率C．保证工程质量
D．降低工程成本E．施工现场的组织及管理比较复杂
3．组织产品生产的方式较多，归纳起来有( )等基本方式。
A．全等节拍流水B．分别流水C．流水作业
D．平行作业E．依次作业
4．表达流水施工的时间参数有( )。
A．流水强度B．流水节拍C．流水段
D．流水步距E．流水施工工期
5．划分施工段，通常应遵循( )等基本原则。
A．各施工段上的工程量大致相等
D．能充分发挥主导机械的效率
C．对于多层建筑物，施工段数应小于施工过程数
D．保证结构整体性
E．对于多层建筑物，施工段数应不小于施工过程数
6．组织流水作业的基本方式有( )。
A．全等节拍流水B．分别流水巳成倍节拍流水
D．平行作业E．依次作业
7．流水施工工期T=(j·m+n-1)·k +∑z1-∑c计算式，适用于( )。
A．单层建筑物全等节拍流水B．多层建筑物全等节拍流水，无技术间歇
C．分别流水D．有技术间歇和平行搭接的流水作业
E．多层建筑物全等节拍流水，且有技术间歇
三、计算题
1．某屋面工程有三道工序：保温层→找平层→卷材层，分三段进行流水施工，流水节拍均为2天，且找平层需两天干燥后才能在其上铺卷材层。
试绘制该工程流水施工横道图进度计划。
2．某两层主体结构工程有支模板→绑扎钢筋→浇混凝土三个施工过程，组织流水作业，已知流水节拍均为2天，混凝土养护需要2天，试绘制其流水施工横道图计划表。
3．某两层建筑物有A→B→C三道工序，组织流水施工，施工过程A与B 之间技术间歇2天，施工过程C与A之间技术间歇1天，流水节拍均为1天，试绘制其流水施工横道图计划。
4．某工程包括三幢结构相同的单层砖混住宅楼，以每幢住宅楼为一个施工段组织流水作业。
已知±0.00m以下部分有挖土、垫层、基础混凝土、回填土四个施工过程，组织全等节拍流水施工，流水节拍为2周；±0.00m以上部分按主体结构、装修、室外工程组织成倍节拍流水施工，流水节拍分别为4周、4周、2周。
不考虑间歇时间，试绘制其横道图施工进度计划。
5．某二层砖混结构工程，有砌墙→安预制梁→现浇板三道工序，流水节拍分别为4天、2天、2天，现浇板需养护2天。
试组织成倍节拍流水施工。
6．某工程有挖土→铺管子→回填土三道工序，分三个施工段组织流水施工，试分别绘制其时间连续和空间连续的横道图进度计划。
已知各工序在各施工段上的作业持续时间如下表所示。
表各工序作业持续时间表。
