挤出偏心调试方法

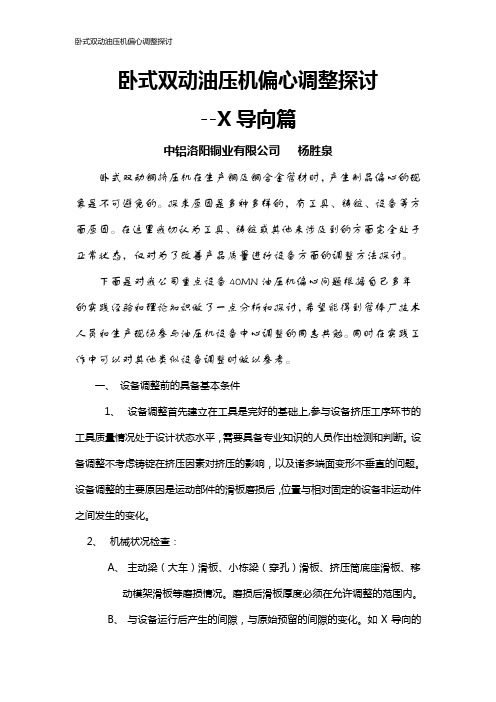

卧式双动油压机偏心调整探讨--X导向篇
卧式双动油压机偏心调整探讨--X导向篇中铝洛阳铜业有限公司杨胜泉卧式双动铜挤压机在生产铜及铜合金管材时，产生制品偏心的现象是不可避免的。
探求原因是多种多样的，有工具、铸锭、设备等方面原因。
在这里我切认为工具、铸锭或其他未涉及到的方面完全处于正常状态，仅对为了改善产品质量进行设备方面的调整方法探讨。
下面是对我公司重点设备40MN油压机偏心问题根据自己多年的实践经验和理论知识做了一点分析和探讨，希望能得到管棒厂技术人员和生产现场参与油压机设备中心调整的同志共勉。
同时在实践工作中可以对其他类似设备调整时做以参考。
一、设备调整前的具备基本条件1、设备调整首先建立在工具是完好的基础上,参与设备挤压工序环节的工具质量情况处于设计状态水平，需要具备专业知识的人员作出检测和判断。
设备调整不考虑铸锭在挤压因素对挤压的影响，以及诸多端面变形不垂直的问题。
设备调整的主要原因是运动部件的滑板磨损后，位臵与相对固定的设备非运动件之间发生的变化。
2、机械状况检查：A、主动梁（大车）滑板、小栋梁（穿孔）滑板、挤压筒底座滑板、移动模架滑板等磨损情况。
磨损后滑板厚度必须在允许调整的范围内。
B、与设备运行后产生的间隙，与原始预留的间隙的变化。
如X导向的上半部，在设备正常运行中是留有一定的间隙的。
二、设备机械调整主要有以下几个方面：主动梁（大车）调整、小栋梁（穿孔）调整、挤压筒底座调整、移动模架调整。
设备的调整原则是保证以上设备主体部件上安装的挤压工具（挤压杆、穿孔针、挤压模）水平中心、在自然状态下、非外力作用下位于Φ0.1mm的同轴度以内，调整时以主柱塞水平正位臵为基准来调整设备的挤压中心线。
挤压中心线上的所有运动部件的中心位臵都是随着主柱塞的位臵来找正的。
主柱塞的位臵在长期工作中左右变化不大，仅由于重力的影响，导向或配合面磨损，引起轻微下沉。
重心向下有微量偏移。
三、X 导向动梁 滑板调整的计算方法主动梁（大车）调整：结构上讲主动梁是X 导向加斜导向的结构。
泵进口偏心大小头方向设置问题解决方案

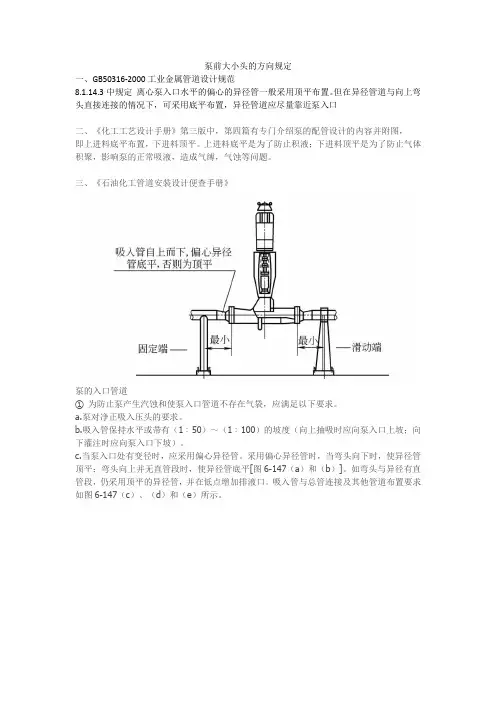

泵前大小头的方向规定一、GB50316-2000工业金属管道设计规范8.1.14.3中规定离心泵入口水平的偏心的异径管一般采用顶平布置。
