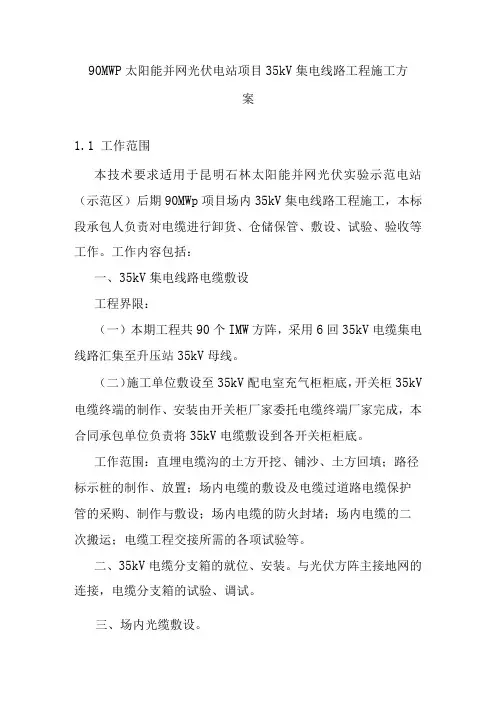

90MWp太阳能并网光伏电站项目35kV集电线路工程施工方案
90MWP太阳能并网光伏电站项目35kV集电线路工程施工方案1.1工作范围本技术要求适用于昆明石林太阳能并网光伏实验示范电站（示范区）后期90MWp项目场内35kV集电线路工程施工，本标段承包人负责对电缆进行卸货、仓储保管、敷设、试验、验收等工作。
工作内容包括：一、35kV集电线路电缆敷设工程界限：（一）本期工程共90个IMW方阵，采用6回35kV电缆集电线路汇集至升压站35kV母线。
（二）施工单位敷设至35kV配电室充气柜柜底，开关柜35kV 电缆终端的制作、安装由开关柜厂家委托电缆终端厂家完成，本合同承包单位负责将35kV电缆敷设到各开关柜柜底。
工作范围：直埋电缆沟的土方开挖、铺沙、土方回填；路径标示桩的制作、放置；场内电缆的敷设及电缆过道路电缆保护管的采购、制作与敷设；场内电缆的防火封堵；场内电缆的二次搬运；电缆工程交接所需的各项试验等。
二、35kV电缆分支箱的就位、安装。
与光伏方阵主接地网的连接，电缆分支箱的试验、调试。
三、场内光缆敷设。
四、直埋电缆沟回填后，道路的恢复，道路恢复到开挖前标准。
1.235kV集电线路电缆敷设措施一、电缆管埋设（一）对煤、水、气、有缝钢管，必须检查有无裂缝，对壁厚与设计不符或内外锈蚀有氧化脱皮，深坑磨面的钢管不得投入使用。
（二）安装前管内清扫干净无泥砂杂物，外露管口用不小于3πιπι的钢板牢固封焊保护，埋管的管口伸出碎表面不少于300mm；电缆管内必须穿入12#钢丝线，两端盘牢，以备穿线。
（三）当施工环境，气候条件不满足施工安全技术条件，如阴雨天气，临近碎养护用水部位，气温、风速、温度等不适应时不应强行施工。
（四）各种埋管必须按施工设计图纸尺寸上材质，高程、方位、角度定位安装，安装允许偏差如下：埋管安装位置偏差（中心线与高程）与设备连接的进出口端土10mm；不与设备连接的进出口端为20mm；埋入碎中间部位，管径在@20On1nI以上者为±30πrnι,在由200mm以下者为±50mm,但不因为安装偏差引起相邻设备变动或管路裸露碎的外表面。
电缆敷设施工工艺方案
电缆敷设施工工艺1适用范围及工程简介本工艺标准适用于华润潮惠风电场35kV集电线路技改电力电缆敷设。
本工程电压等级为35kV，线路位于广东省汕头市潮南区雷岭镇与广东省揭阳市惠来县仙庵镇境内，叙述如下：华润潮惠风电场35kV集电线路技改工程需将原本接至110kV后坪变电站的11台风机进行拆分为：属于汕头潮南的6台风机（＃1、#2、#4、＃7、＃8、＃9）接入龙岭变电站；属于惠来的5台风机（＃3、#5、＃6、#10、＃11）接入顶溪变电站。
2 编制依据2。
1、《建筑工程施工质量验收统一标准》GB50300-2013。
【—2。
2、《建筑电气工程施工质量验收规范》GB50303-2002。
3。
3、GB 50217-2007电力电缆敷设规范 .3。
4、电气装置安装工程电缆线路施工及验收规范3.5、GB 50168-2006 电缆线路施工及验收规范3。
6、《电气装置安装工程电缆线路施工及验收规范》GB50168-2006.。
3 施工准备3。
1、技术准备及要求3.1。
1、进行现场调查、收集有关资料,了解作业情况.3。
1.2、开工前认真审核设计图纸和说明,做好图纸会审和施工方案,确定开挖断面和堆土位置，并经上级批准。
3。
1。
3、对有关人员做好书面技术交底工作，交底程序为：技术负责人→工程负责人→班组长→施工人员，交底以书面形式进行；人员安排：技工3名、专业焊工2名、高压电工5名、班组长1名、现场指挥1名、普通工人8名.3.1.4、做好测量复核工作。
3。
2、材料准备及要求3。
2。
1、所有材料规格型号及电压等级应符合设计要求,并有产品合格证。
3.2。
2、每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损.3。
2.3、电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象.橡套及塑料电缆外皮及绝缘层无老化及裂纹。
3。
2.4、各种金属型钢不应有明显锈蚀,管内无毛刺。
所有紧固螺栓,均应采用镀锌件。
35KV二回线路施工方案电缆敷设
陕西省榆林市杭来湾煤矿35KV线路安装工程施工组织方案建设单位:陕西有色榆林煤业有限公司施工单位:九冶建设有限公司监理单位:西安煤炭建设监理中心编制: 王利峰审核：审批：日期: 2012年2月29日陕西有色榆林煤业有限公司35KV线路安装施工组织方案一.编制依据1. 依据榆林市杭来湾煤矿35KV线路安装施工图.2.依据国家执行标准《电气装置安装工程施工及验收规范》(GBJ232一82)3.依据国家执行标准《建筑电气工程施质量验收规范》（GB50303-2002).4.使用手持式电动工具等遵照《手持式电动工具的管理、使用、检查和维修安全技术规程》（GB3787-83）的规定。
5. 依据建设单位对该工程工期等方面的要求.二. 工程概况陕西有色榆林煤业有限公司35KV二回路电气施工是从新材料到有色煤业35KV站第二回路进线的电缆敷设.工程的特点是工程工期紧,仅要求45天完工.工程战线较长,施工地点分散（电缆敷设从新材料110KV站到煤场35KV站）。
为此特编制设备安装工程施工组织设计，以确保该安装工程保质量，保安全，保工期全面完成施工任务。
三、主要工程项目：1.35KV高压电缆1*300*6根注：以上项目以实际发生量为准。
四、工程施工部署1,九冶杭来湾煤矿35KV二回线路施工项目部下设一个电气安装施工队,承担工程的电气安装工作.电缆敷设，接线，调试等工程任务.根据现场实际情况同时进行施工.（详见附表组织机构图）2. 施工计划安排:工期45天，计划3月1日至4月15日。
3．施工质量目标：各项工程均达到相应的国家质量合格标准。
4.施工组织及施工人员安排：该工程设项目经理1人，电气工程技术负责人1人，电气工程质量员1人，工程安全员1人，工程行政管理1人，工程材料管理员1人。
电工5人，普工15人，总计人员配备约26人。
注：施工队的组织管理，质量和安全管理体系进场后应融入杭来湾工程项目部的管理体系。
5．施工机具配备：依据该工程实际情况我们为该工程配备以下机具1．压接钳1个2.各种电工工具5套3.高压摇表1台4.万用表1块5．工程车1辆6．平板拖车5吨1辆其他机具根据现场实际需要随时配备。
35kv高压电缆安装施工方案
35kv高压电缆安装施工方案1．项目概况：华能德州电厂三期工程04#起/备变至35kv配电装置采用电缆连接，由于距离较远，需做一组中间接头，电缆敷设路径复杂。
35kv单芯电缆型号为ZRC-YJV32 26/35KV，电缆规格为1×630mm2。
敷设7根电缆，总长为3644米，4个电缆中间头制作和6个电缆终端头制作。
2．目的：2．1．使35kv高压电缆安装满足图纸规范要求。
2．2．使施工人员明确工作范围，指导施工人员按规定的程序施工。
2．3．满足业主要求，确保35kv高压电缆安装工作安全，优质完成。
3．要求具备的条件：3．1．施工作业环境。
3．1．1．35kv电缆通道大部分是架空桥架，并有电缆沟穿越厂区道路，敷设电缆时，要封堵道路，以确保安全。
3．1．2．电缆终端头和电缆中间头制做时要搭设临时工棚，以控制环境温度和湿度，并防止尘埃、杂物影响电缆头制作。
3．1．3．电缆相序要确定好。
3．2．相关工序：3．2．1．电缆敷设前，架空桥架的钢结构基础工作（钢结构基础焊接、钢结构基础土建固定、钢结构基础的电缆敷设走台）及电缆沟道土建工作应结束，现场清理干净，交接工作完毕。
3．2．2．电缆敷设及电缆终端头、中间头制作前电缆厂家技术人员需到施工现场进行指导。
3．3．3．电缆及电缆中间头、终端头材料和图纸资料到位。
3．3．4．施工人员组成：质检员一人，安全员一人，高级工3人，中级工4人，初级工2人，起重工2人。
敷设电缆时需另外增加人员。
3．3．机械设备：汽车吊50吨1台板车20吨1辆导链3吨4只逆变电焊机ZX7-400S 2台立式钻床ZJ5032 1台4．施工方案的确定：4．1．35kv电缆共有6轴（长度分别为：601m、619m、614m、624m、577m、265m+344m），单轴最重11吨，利用50吨汽车吊和20吨板车将3轴长度为624米、619米、614米的电缆运到04#起/备变旁。
将剩余的3轴电缆运到35kV配电装置侧，敷设时分别从04#起备变侧和35kV配电装置侧向电缆中间头处敷设电缆。
集电线路35kv电缆敷设施工方案
大唐新能源XX龙胜南山风电场一期工程集电线路电缆敷设施工方案施工单位：中合富力电力建设年月日批准：年月日审核：年月日编写：年月日目录一、工程概况3二、编制说明及依据3三、施工准备31.作业条件要求32.施工前准备33.技术准备54.材料准备45.劳动力准备46.机具准备4四、施工程序41、工艺流程62、工艺流程细则62．1准备工作62．2电缆沟开挖及铺砂62．3电缆敷设52．4隐蔽验收62．5回填土62．6埋标桩6五、质量检测检验应达到的标准及检测方法61、质量检测检验应达到的标准62、检测仪表、检测方法6六、质量与安全6七、电缆的成品保护7集电线路施工方案一、工程概况本工程为大唐新能源XX龙胜南山风电场一期35kv集电线路改造工程。
二、编制说明及依据1.本工程设计图纸及其有关的技术资料。
2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规及标准图集：《电缆敷设》D10-1～7(2002)《电气装置安装工程接地装置施工及验收规》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。
(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规中的有关规定。
2.施工前准备(1)电缆的技术准备已完成。
(2)敷设电缆的通道无堵塞。
(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
(4)电缆线路施工方案或施工组织设计已经编制。
(5)电缆型号规格及长度与设计资料核对无误。
(6)临时联络指挥系统的设置。
3.技术准备(1)施工图纸、技术资料、相应施工图集、规、规程齐全；施工方案编制完毕并经审批，并进行技术交底。
(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。
35KV集电线路组塔架线施工方案
35KV集电线路组塔架线施工方案1.综合说明1.1工程概况汉江能源公司襄州峪山一期100MW 农光互补电站项目位于湖北省襄阳市襄州区峪山镇境内，场址区中心点坐标为 E112°24'，N31°53'，场址中心点距离峪山镇直线距离约 12km，距宜城市约 23km，本工程规划设计总容量为 100MW，直流侧安装容量为 108.9858MWp，项目总占地面积约2584 亩，海拔高度约 90-170m。
本项目地貌主要土地属性为一般农田，局部地貌为丘陵。
项目区域被省道S218 穿过，其余区域有村道可直达项目区，对外交通便利。
本工程新建35kV线路路径长23.941km，共解决10个地块光伏输送电，其中单回路线路10.775km，双回路线路13.166km。
以下为地块区域35kV线路建设规模：8#、9#地块为1# 35kV线路，编号为A，单回架设4.453km，同塔双回架设8.267km（同2# 35kV线路），导线选用JL/G1A-240/30型钢芯铝绞线，单回架空线路地线选用OPGW-24B1-50型光纤复合地线，双回架空线路选用OPGW-48B1-50型光纤复合地线；4#、6#、7#地块为2# 35kV线路，编号为B，同塔双回架设8.267km（同1# 35kV线路），导线选用JL/G1A-240/30型钢芯铝绞线，地线选用OPGW-48B1-50型光纤复合地线；1#、2#、5#地块为3# 35kV线路，编号为C，单回架设2.379km，同塔双回架设4.899km（同4# 35kV线路），导线选用JL/G1A-240/30型钢芯铝绞线，单回架空线路地线选用OPGW-24B1-50型光纤复合地线，同塔双回架空线路地线选用OPGW-48B1-50型光纤复合地线；3#、10#地块为4# 35kV线路，编号为D，其中3#地块单回架设1.302km，同塔双回架设4.899km（同3# 35kV线路），单回线路导线选用JL/G1A-120/20型钢芯铝绞线，同塔双回线路导线选用JL/G1A-240/30型钢芯铝绞线，单回架空线路地线选用OPGW-24B1-50型光纤复合地线，同塔双回架空线路地线选用OPGW-48B1-50型光纤复合地线；10#地块为4# 35kV线路，单回架设2.641km，导线选用JL/G1A-240/30型钢芯铝绞线，地线选用OPGW-24B1-50型光纤复合地线。
35kV高压电缆敷设专项施工方案(完整版)
35kV高压电缆敷设专项施工方案编制：审批：一、施工内容二、电缆走向三、箱式变压器安装四、电缆敷设五、资源配置六、施工进度计划七、安全措施35kV电缆敷设方案一、施工内容现场施工临设用电，现室外设置1000kV A箱式变压器16台，高压电缆分界箱式高压开关柜一组，位于售楼中心南侧，电源取自现场10KV 架空线路。
改造后将原有电缆拆除，将室外三台630KV A箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心的东北角安置，为了满足A区的施工现场及生活区用电。
其中留于一台满足B区用电需要。
将选用电缆型号为YJLV22-10KV-3*240.电缆敷设根据现场情况分为保护管敷设和地面直埋敷设两部分。
全长计划295米，电缆敷设完毕后，首端取自现场10KV架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。
二、电缆走向本次电缆敷设走向依据现场外线图制定。
根据现场实际勘察，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源——经电缆保护管引下进入地面下——向北地面直埋敷设——沿现场施工硬化道路边缘向西直埋——经过锅炉房前面走硬化道路下侧直埋——向北直达箱式变压器调整后位置。
三、箱式变压器安装本次箱式变压器安装只是将原有的箱变及电缆分界箱移位至现在的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。
四、电缆敷设1、电缆敷设工艺流程图如下：2、电缆进场检查验收：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。
3、电缆敷设准备3.1、技术准备。
认真研究电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。
3.2、人员、机具准备。
敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新疆达坂城三场五期49.5MW风电项目场区配
电工程
集电线路电缆敷设施工案
施工单位：送变电建设有限责任公司
年月日
批准：年月日审核：年月日编写：年月日
目录
一、工程概况 (3)
二、编制说明及依据 (3)
三、施工准备 (3)
1.作业条件要求 (3)
2.施工前准备 (3)
3.技术准备 (4)
4.材料准备 (4)
5.劳动力准备 (4)
6.机具准备 (4)
四、施工程序 (4)
1、工艺流程 (5)
2、工艺流程细则 (5)
2．1准备工作 (5)
2．2电缆沟开挖及铺砂 (5)
2．3电缆敷设 (5)
2．4隐蔽验收 (6)
2．5回填土 (6)
2．6埋标桩 (6)
五、质量检测检验应达到的标准及检测法 (6)
1、质量检测检验应达到的标准 (6)
2、检测仪表、检测法 (6)
六、质量与安全 (6)
七、电缆的成品保护 (7)
集电线路施工案
一、工程概况
本工程为
新疆达坂城三场五期49.5MW风电项目场区配电工程
二、编制说明及依据
1.本工程设计图纸及其有关的技术资料。
2.本公司施工安全措施及电缆敷设技术交底
3.相关的技术规及标准图集：
《电缆敷设》D10-1～7(2002)
《电气装置安装工程接地装置施工及验收规》GB50169-2006
《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）
三、施工准备
1.作业条件要求
(1)电缆线路的安装工程应按施工图进行施工。
(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合现行的建筑工程施工及质量验收规中的有关规定。
2.施工前准备
(1)电缆的技术准备已完成。
(2)敷设电缆的通道无堵塞。
(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
(4)电缆线路施工案或施工组织设计已经编制。
(5)电缆型号规格及长度与设计资料核对无误。
(6)临时联络指挥系统的设置。
3.技术准备
(1)施工图纸、技术资料、相应施工图集、规、规程齐全；施工案编制完毕并经审批，并进行技术交底。
(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。
(3)施工前应对电缆进行详细检查。
电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。
4.材料准备
(1)电缆应具有出厂合格证、
(2)对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。
(3)电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。
橡套、塑料电缆外及绝缘层无老化及裂纹。
5.劳动力准备
电缆敷设前，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行技术交底。
其中设安全员1人；技术员2人；吊车司机1人；吊车指挥1人；工人10人。
6.机具准备
(1)根据确定的施工案及施工进度计划，确定施工机具需用量。
(2)组织施工机具设备的落实，保证按期进场。
(3)主要施工机具设备的配备如下。
自卸车1台；轮式挖掘机1台；大绳2根（每根20米）；安全帽20个；电缆标牌等若干。
四、施工程序
1、工艺流程
准备工作--电缆沟开挖—电缆加热--电缆敷设--隐蔽验收--覆砂盖砖--回填土--埋设标桩。
2、工艺流程细则
2.1准备工作
(1)按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
(2)电缆线路所需敷设的电缆保护管应加工好并放置现场。
电缆保护管的加工应符合以下要求：①管口应无毛剌和尖锐棱角，管口宜做成喇叭形。
②电缆管在弯制后，不应有裂缝和显著的凹瘪现象；电缆管的弯曲半径不应小于所穿入电缆的最小允弯曲半径。
③金属管应在外表涂防腐漆或涂沥青。
(3)电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
2.2电缆沟开挖及加热
(1)根据设计要求放好开挖灰线。
(2)现场技术负责人对施工人员进行交底。
(3)开挖时，槽外堆土距离应符合规要求。
(4)沟槽底遇到树根、块等杂物应清除干净；开挖完毕，注意做好排水以及防雨水灌槽。
(5)沿电缆路径开挖时如遇到特殊地物，根据现场情况合理避让（如电缆需要加长，控制在5%围）。
(6)开挖完毕，因天气原因，用电热毯包裹电缆进行加热，避免敷设电缆弯曲时造成表皮破裂。
2.3电缆敷设
(1)本工程采用直埋敷设于地下电缆沟中，同沟并行敷设时，电缆与电缆相互净距不小于250mm。
电缆与光缆之间的距离不小于250mm，光缆之间的距离不小于50mm，电缆或光缆距离沟壁的最小距离不小于100mm。
(2)电缆敷设采用人工牵引，电缆敷设过程中，必须随时监控电缆的牵引力，防止电缆的牵引力超过电缆的允牵引力，电缆的允牵引力由厂家提供。
(3)电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
(4)电缆在转弯处敷设时，必须满足电缆的转弯半径要求（一般为电缆直径的15倍，如果电缆生产厂家有明确要求，应根据厂家提供的资料确定地电缆的转弯半径）。
(5)沿电缆全长的上、下紧邻侧铺以厚度不小于100毫米的软土或砂层。
(6)沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，防止电缆在运行中受到损坏，保护板宜采用混凝土盖板。
(7)电缆与电缆交叉时，相互间距不小于0.5米。
(8)电缆交叉穿越道路时应穿电缆1.5倍钢管，电缆交叉穿越沼泽时应穿电缆1.5倍玻璃钢管。
(9)直埋敷设的电缆接头配置，应符合以下规定：
①接头与邻近电缆的净距，不得小于0.25m.
②并列电缆的接头位置宜相互错开，且净距不宜小于0.5m。
③斜坡地形处的电缆接头的安置，应呈水平状。
④电缆头处，在其两侧1米开始的局部段，敷设的电缆长度要留有备用量。
(10)电缆敷设经过的路径坡度超过30度时，采用固定装置进行固定，在斜坡开始及过沟溪最高水位处需将电缆加以固定，固定桩为松木，钢筋混凝土，角钢三种，松木规格为Φ180×2000，角钢桩规格为L75×6，L=2000mm。
(11)电缆敷设应设置联络指挥系统，宜以无线电对讲机联络，手持扩音喇叭指挥。
(12)冬季敷设电缆，温度达不到规要求时，应将电缆提前加温。
2.4隐蔽验收
电缆敷设完毕，应请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。
2.5回填土
(1)回填土的土质要对电缆外护套无腐蚀性。
(2)直埋电缆回填土前，应经隐蔽工程验收合格。
(3)回填土应及时并分层夯实。
2.6埋标桩
沿电缆路径直线间隔100m、转弯处、电缆接头处设明显的电缆标志桩。
当电缆线
路敷设在道路两侧时电缆桩埋在靠近路侧、间隔距离为20m。
五、质量检测检验应达到的标准及检测法
1、质量检测检验应达到的标准
(1)直埋电缆的电压等级、型号规格及路径符合设计要求，电缆本体质量是合格的。
(2)电缆的埋置深度应符合列要下求：电缆表面距地面的距离不应小于0.7m，穿越
农田时不应小于1m，且电缆应埋在冻土层以下。
(3)在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危险的地段，均应依据规要求采取保护措施。
2、检测仪表、检测法
(1)检测绝缘电阻：ZC型兆欧表
(2)耐压及泄漏试验：高压试验设备
六、质量与安全
(1)在施工过程中自始自终贯彻质量第一，安全第一的针，全面推行质量管理，在施工验收中认真执行有关安装验收规。
(2)坚持做到自检与检查相结合，对材料、半成品必须检查可使用。
(3)焊接必须对钢材钢号进行鉴试，具有合格证的焊工上岗。
(4)在施工过程中格遵守安全操作规程，防火期，施焊应采取防措施，以防意外事故发生。
(5)野外冬季施工要采取防滑防寒措施，确保施工安全，符合高空作业条件人员才能进行高空作业，高空作业人员要系安全带，地面人员要戴安全帽，加强上下班前的安全教育，确保施工安全。
(6)施工用的一切工具必须经常检查，禁止使用不合格符合安全要求的工具进行施
工。
(7)电缆沟开挖直到回填土完工，应尽可能地均衡、连续施工，缩短工期；在有行人的场所施工，电缆沟开挖后应有警示牌，夜间有警示红灯。
(8)坚持按施工程序进行施工，搞好上下工序交接，每一工序完工后，经厂施工代表共同检验合格，作好记录后可进行下一工序施工。
七、电缆的成品保护
(1)在运输装卸过程中，不应使电缆及电缆盘受到损伤，禁止将电缆盘直接由车上推下。
电缆盘不应平放运输和平放贮存。
(2)运输及滚动电缆盘前，必须检查电缆盘的牢固性。
(3)电缆附件与绝缘材料的防潮包装应密封良好，并置于干燥处。
(4)固定电缆时要垫好橡皮或铅皮。
