实验一 低通滤波平滑脑电信号
脑电波预处理实验结果
脑电波预处理实验结果引言脑电波预处理是一项重要的神经科学研究领域，通过对脑电波信号的处理和分析，可以揭示大脑活动与认知功能之间的关系。
本文将详细探讨脑电波预处理实验结果，包括预处理步骤、方法和实验结果的分析与解释。
一、脑电波预处理步骤1. 数据采集脑电波信号是通过脑电图（EEG）设备采集的。
在实验开始前，参与者需要佩戴脑电图电极，将头皮表面的电位变化转化为电信号。
常用的电极放置系统有国际10-20系统和国际10-10系统。
2. 去噪处理脑电波信号往往伴随着众多噪声源，如呼吸、眨眼、肌肉运动等。
为了准确分析大脑活动特征，我们需要对脑电波信号进行去噪处理。
常用的去噪方法包括均方根去噪（RMS）、小波变换去噪和独立成分分析（ICA）等。
3. 伪迹去除脑电波信号采集过程中，可能会受到来自外部环境的干扰，形成伪迹。
伪迹可以是来自电网频率（如50Hz/60Hz）的干扰，也可以是来自电极接触不良或移动的干扰。
去除伪迹可以提高信号质量。
常用的伪迹去除方法包括滤波器设计、线性回归和伪迹识别技术。
4. 重参考脑电波信号的参考选择对分析结果有着重要影响。
常见的参考有平均参考和零参考。
平均参考是将脑电波信号减去所有电极的平均值，而零参考是将脑电波信号减去一个选定的电极。
5. 时域分析脑电波信号的时域分析旨在研究信号的振幅和频率变化。
通过计算每个时间点上的振幅和频率，可以获得大脑活动的时域特征。
时域分析方法包括计算功率谱密度和时域拓扑图。
6. 频域分析脑电波信号的频域分析可以揭示不同频段上的大脑活动特征。
常用的频域分析方法有傅里叶变换和小波变换。
通过计算功率谱密度和相干性等指标，可以了解大脑在不同频段上的频域特征。
二、脑电波预处理方法1. RMS去噪均方根去噪法是一种常用的去除脑电波信号中的眨眼和咀嚼噪声的方法。
该方法通过计算信号在时间窗口内的均方根值，将超过阈值的部分判断为噪声，并进行去除。
RMS去噪法对于高频噪声的去除效果较好。
eeg信号的滤波方法
EEG（脑电图）信号滤波是为了从原始EEG数据中去除噪声、干扰以及不感兴趣的频率成分，以提取出所关注的脑电活动。
以下是常用的EEG信号滤波方法：低通滤波（LPF）：低通滤波器用于去除高频噪声，保留低频脑电活动。
这有助于提取大脑慢速活动，如α和δ波。
常见的低通滤波器包括Butterworth、Chebyshev和Elliptic等。
高通滤波（HPF）：高通滤波器用于去除低频噪声，保留高频脑电活动，如β和γ波。
高通滤波可以改善EEG信号的清晰度。
同样，常见的高通滤波器包括Butterworth、Chebyshev 和Elliptic等。
带通滤波（BPF）：带通滤波器允许通过某个频率范围的信号，同时去除低于或高于该范围的频率。
这对于捕获特定频率范围内的脑电活动非常有用。
陷波滤波（Notch滤波）：陷波滤波器用于去除电源线频率（如50Hz或60Hz）引起的干扰，以及其他频率噪声。
这有助于减少电源干扰对EEG信号的影响。
小波变换滤波：小波变换是一种多分辨率信号分析方法，可以同时提供时域和频域信息。
小波变换可以将EEG信号分解成不同频率的子信号，并对这些子信号进行滤波和重构。
卡尔曼滤波：卡尔曼滤波是一种递归滤波技术，可以估计信号的状态，同时对观测值和系统噪声进行优化的滤波方法，适用于动态系统。
自适应滤波：自适应滤波方法根据信号的特性自动调整滤波器参数。
这种方法可以根据不同的EEG信号特征来调整滤波参数，从而更好地去除噪声和保留感兴趣的信号。
在选择滤波方法时，需要考虑到EEG信号的频率范围、研究目的以及信号质量。
不同的滤波方法可以根据需求进行组合使用，以获得更好的结果。
同时，在滤波过程中也需要注意不会对感兴趣的脑电活动造成严重损失。
低通滤波器实验报告

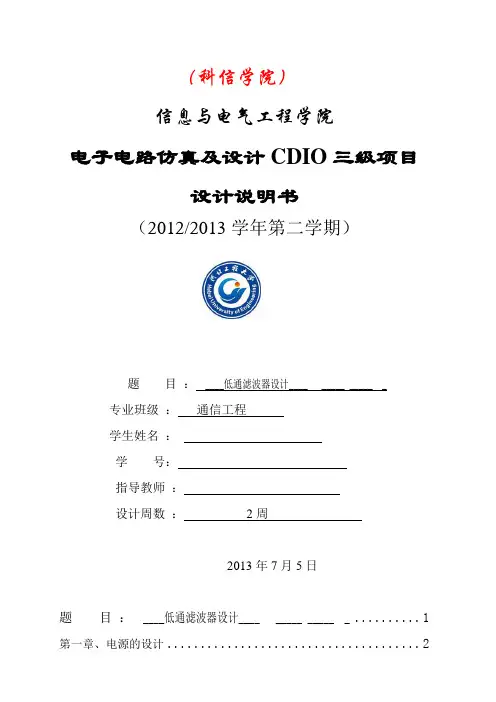

（科信学院）信息与电气工程学院电子电路仿真及设计CDIO三级项目设计说明书（2012/2013学年第二学期）题目： ____低通滤波器设计____ _____ _____ _专业班级：通信工程学生姓名：学号：指导教师：设计周数：2周2013年7月5日题目： ____低通滤波器设计____ _____ _____ _ (1)第一章、电源的设计 (2)1.1实验原理： (2)1.1.1设计原理连接图： (2)1. 2电路图 (5)第二章、振荡器的设计 (7)2.1 实验原理 (7)2.1.1 (7)2.1.2定性分析 (7)2.1.3定量分析 (8)2.2电路参数确定 (10)2.2.1确定R、C值 (10)2.2.2 电路图 (10)第三章、低通滤波器的设计 (12)3.1芯片介绍 (12)3.2巴特沃斯滤波器简介 (13)3.2.1滤波器简介 (13)3.2.2巴特沃斯滤波器的产生 (13)3.2.3常用滤波器的性能指标 (14)3.2.4实际滤波器的频率特性 (15)3.3设计方案 (17)3.3.1系统方案框图 (17)3.3.2元件参数选择 (18)3.4结果分析 (20)3.5误差分析 (23)第四章、课设总结 (24)第一章、电源的设计1.1实验原理：1.1.1设计原理连接图：整体电路由以下四部分构成：电源变压器：将交流电网电压U1变为合适的交流电压U2。
整流电路：将交流电压U2变为脉动的直流电压U3。
滤波电路：将脉动直流电压U3转变为平滑的直流电压U4。
稳压电路：当电网电压波动及负载变化时,保持输出电压Uo的稳定。
1）变压器变压220V交流电端子连一个降压变压器，把220V家用电压值降到9V左右。
2）整流电路桥式整流电路巧妙的利用了二极管的单向导电性，将四个二极管分为两组，根据变压器次级电压的极性分别导通。
见变压器次级电压的正极性端与负载电阻的上端相连，负极性端与负载的电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
低通滤波器 实验报告
低通滤波器实验报告低通滤波器实验报告引言：低通滤波器是一种信号处理中常用的滤波器，它能够通过滤除高频信号，使得低频信号能够更好地传递。
在本次实验中，我们将通过搭建一个低通滤波器电路来验证其滤波效果，并探讨其在实际应用中的意义。
实验目的：1. 了解低通滤波器的基本原理和工作方式；2. 掌握低通滤波器的搭建方法；3. 验证低通滤波器的滤波效果；4. 探讨低通滤波器在音频处理、图像处理等领域的应用。
实验装置和材料：1. 函数信号发生器；2. 电阻、电容、电感等元件；3. 示波器；4. 电源；5. 连接线等。
实验步骤：1. 搭建低通滤波器电路，根据实验要求选择合适的电阻、电容和电感等元件；2. 连接信号发生器的输出端与滤波器电路的输入端，连接示波器的输入端与滤波器电路的输出端；3. 调节信号发生器的频率和幅度，观察示波器上输出波形的变化；4. 记录实验数据，包括输入信号的频率和幅度，以及滤波器输出信号的频率和幅度；5. 分析实验结果，验证低通滤波器的滤波效果；6. 结合实际应用场景，探讨低通滤波器的应用意义。
实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 当输入信号的频率超过低通滤波器的截止频率时，滤波器会滤除部分高频信号，使得输出信号的频率降低；2. 随着输入信号频率的逐渐增加，输出信号的幅度逐渐减小，表明低通滤波器对高频信号的衰减效果较好；3. 在滤波器的截止频率附近，输出信号的幅度变化较大，这是由于低通滤波器的频率响应特性所致。
实际应用：低通滤波器在实际应用中有着广泛的应用，下面以音频处理和图像处理为例进行说明。
音频处理：在音频处理中，低通滤波器可以用来消除噪声和杂音，提高音频信号的质量。
例如，在音乐录音过程中，为了保持原始音频信号的纯净度，可以使用低通滤波器滤除高频噪声，使得音频更加清晰。
图像处理：在图像处理中，低通滤波器可以用来平滑图像，去除图像中的高频细节，使得图像更加柔和。
低通滤波器 实验报告

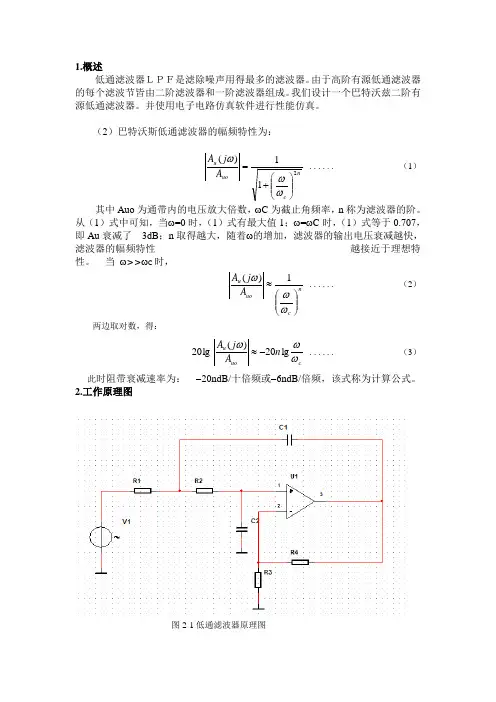

1.概述低通滤波器ＬＰＦ是滤除噪声用得最多的滤波器。
由于高阶有源低通滤波器的每个滤波节皆由二阶滤波器和一阶滤波器组成。
我们设计一个巴特沃兹二阶有源低通滤波器。
并使用电子电路仿真软件进行性能仿真。
（2）巴特沃斯低通滤波器的幅频特性为： n c uo u A j A 211)(⎪⎪⎭⎫ ⎝⎛+=ωωω . . . . . . （1）其中Auo 为通带内的电压放大倍数，ωC 为截止角频率，n 称为滤波器的阶。
从（1）式中可知，当ω=0时，（1）式有最大值1；ω=ωC 时，（1）式等于0.707，即Au 衰减了 3dB ；n 取得越大，随着ω的增加，滤波器的输出电压衰减越快，滤波器的幅频特性 越接近于理想特性。
当 ω>>ωC 时， n c uo u A j A ⎪⎪⎭⎫ ⎝⎛≈ωωω1)( . . . . . . （2） 两边取对数，得：lg 20cuo u n A j A ωωωlg 20)(-≈ . . . . . . （3） 此时阻带衰减速率为： -20ndB/十倍频或-6ndB/倍频，该式称为计算公式。
2.工作原理图图2-1低通滤波器原理图2-2低通滤波器原理图工作原理：（1）滤波器是具有频率选择作用的电路或运算处理系统。
滤波处理可以利用模拟电路实现，也可以利用数字运算处理系统实现。
滤波器的工作原理是当信号与噪声分布在不同频带中时，可以在频率与域中实现信号分离。
在实际测量系统中，噪声与信号的频率往往有一定的重叠，如果重叠不严重，仍可利用滤波器有效地抑制噪声功率，提高测量精度。
任何复杂地滤波网络，可由若干简单地、相互隔离地一阶与二阶滤波电路级联等效构成。
一阶滤波电路只能构成低通和高通滤波器，而不能构成带通和带阻。
可先设计一个一阶滤波电路来熟悉电路设计思路以及器件使用要求和软件地进一步学习。
有源滤波器地设计，主要包括确定传递函数，选择电路结构，选择有源器件与计算无源元件参数四个过程。
巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。
信号的滤波实验报告
信号的滤波实验报告信号的滤波实验报告引言信号的滤波是一种常见的信号处理技术，它通过改变信号的频谱特性来实现信号的去噪、增强或调整。
滤波器是信号处理中的重要工具，它可以根据需要选择合适的滤波算法和参数，对信号进行滤波处理。
本实验旨在通过实际操作和观察，深入了解信号滤波的原理和应用。
实验设备和方法实验中使用的设备包括信号发生器、示波器和滤波器。
首先，我们使用信号发生器产生一个频率为1kHz的正弦波信号作为原始信号。
然后，将原始信号输入到滤波器中进行滤波处理。
最后，将滤波后的信号通过示波器进行观测和分析。
实验结果与分析在实验中，我们选择了一个低通滤波器进行滤波处理。
低通滤波器可以通过去除高频成分来平滑信号。
我们将滤波器的截止频率设置为500Hz，以便观察信号在不同频率范围内的变化。
首先，我们观察了原始信号和滤波后的信号在时域上的波形。
通过示波器的显示，我们可以清楚地看到原始信号是一个频率为1kHz的正弦波，而滤波后的信号则变得更加平滑。
滤波后的信号波形在振幅和频率上与原始信号相比有所改变，但整体形态基本保持一致。
接下来，我们进行了频谱分析，以了解滤波器对信号频谱的影响。
通过示波器的频谱显示功能，我们可以观察到原始信号的频谱主要集中在1kHz处，而滤波后的信号的频谱则在500Hz处有明显的衰减。
这说明滤波器成功地去除了原始信号中的高频成分，使得滤波后的信号频谱更加集中在低频范围内。
进一步地，我们对滤波后的信号进行了幅频特性分析。
通过改变滤波器的截止频率，我们可以观察到滤波后信号的振幅响应随频率变化的情况。
实验结果显示，当截止频率较低时，滤波器对高频成分的抑制效果较好，滤波后信号的振幅较小；而当截止频率较高时，滤波器对高频成分的抑制效果较差，滤波后信号的振幅较大。
这说明滤波器的截止频率可以根据实际需求进行调整，以实现不同频率范围内信号的滤波处理。
结论通过本次实验，我们深入了解了信号滤波的原理和应用。
滤波器可以有效地去除信号中的噪声和干扰，使信号更加平滑和清晰。
R理想低通滤波及高通滤波实现信号增强实验报告
R理想低通滤波及高通滤波实现信号增强
实验报告
概述
本实验旨在通过R理想低通滤波和高通滤波技术进行信号增强，提高信号的质量和清晰度。
实验步骤
1. 准备实验所需的信号源和滤波器。
2. 将信号源接入滤波器，并调整滤波器的参数以实现滤波效果。
3. 进行低通滤波实验：通过滤波器将高频部分的信号削弱，保
留低频部分的信号。
4. 进行高通滤波实验：通过滤波器将低频部分的信号削弱，保
留高频部分的信号。
5. 对滤波后的信号进行观察和比较，评估滤波效果。
实验结果
经过R理想低通滤波和高通滤波处理后，信号的质量和清晰度
得到了提高。
在低通滤波实验中，高频噪声被滤除，信号变得更加
平滑和稳定。
在高通滤波实验中，低频噪声被滤除，高频信号更加明显和突出。
结论
R理想低通滤波和高通滤波是常用的信号处理技术，能有效提高信号的质量和清晰度。
通过滤除不需要的频率成分，滤波器能够增强感兴趣的频率成分，使信号更加准确和可靠。
延伸实验
1. 尝试其他滤波器类型（如巴特沃斯滤波器、切比雪夫滤波器等）进行信号增强实验。
2. 探索不同频率范围的信号进行滤波实验，观察滤波效果的差异。
参考文献
[1] 信号处理与滤波器设计，xxx，xxx出版社，20xx年。
[2] 数字信号处理原理及应用，xxx，xxx出版社，20xx年。
脑电信号处理与分析方法研究
脑电信号处理与分析方法研究近年来，随着脑科学的快速发展，脑电信号处理与分析方法也成为研究的热点。
脑电信号记录了人脑活动的电信号，通过对这些信号的处理与分析，可以揭示大脑功能的机制及相关的疾病变化，为临床诊断和治疗提供支持。
本文将探讨脑电信号处理与分析方法的研究进展。
脑电信号处理的第一步是信号预处理，主要包括去除噪声、滤波和增强信号等。
脑电信号往往伴随着许多噪声源，如肌电干扰和电极电流等。
针对这些噪声，研究者利用滤波技术对信号进行降噪处理，常见的方法有低通滤波、带通滤波和带阻滤波等。
此外，还可以利用自适应滤波技术来不断优化滤波效果，提高信号的质量。
信号特征提取是对脑电信号研究的重要环节。
通过将原始信号转换为一系列具有实际意义的特征参数，可以更好地揭示脑电信号的内在规律。
常见的特征提取方法包括时域特征、频域特征和时频域特征等。
时域特征主要是通过对信号的幅度、均值、标准差等进行统计分析；频域特征则通过对信号的频率、功率谱进行分析；时频域特征则结合了时域和频域特征的优点，能够更准确地描述信号的时频特征。
信号分类与识别是脑电信号处理研究的重要内容。
通过将脑电信号进行分类，可以实现脑电图（EEG）的自动检测和疾病诊断。
这方面的研究中，常用的方法有基于机器学习的分类方法、支持向量机（SVM）和神经网络等。
这些方法通过从已知样本数据中提取特征，建立分类模型，再利用该模型对新的脑电信号进行分类和识别，实现自动化分析。
除了信号处理和分类，脑电信号的时域、频域与时频域分析也是研究的热点。
时域分析主要考察信号在时间上的变化规律，如波形的振幅、起伏等；频域分析则研究信号在频率上的分布特征，如频谱的幅度、功率等；时频域分析则结合时域和频域的优势，可以更好地描述信号的动态特征。
这方面的研究常用的方法有小波变换、经验模态分解等，能够揭示信号的时频变化规律，为研究大脑活动的动态过程提供了重要工具。
近年来，深度学习技术的发展也为脑电信号处理与分析带来了新的机遇。
