臭氧发生器维护保养记录01版

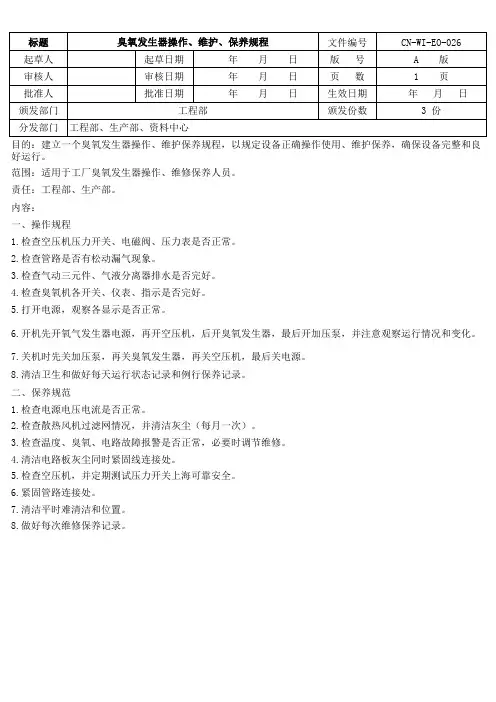

臭氧发生器操作、维护、保养规程
目的：建立一个臭氧发生器操作、维护保养规程，以规定设备正确操作使用、维护保养，确保设备完整和良好运行。
范围：适用于工厂臭氧发生器操作、维修保养人员。
责任：工程部、生产部。
内容：
一、操作规程
1.检查空压机压力开关、电磁阀、压力表是否正常。
2.检查管路是否有松动漏气现象。
3.检查气动三元件、气液分离器排水是否完好。
4.检查臭氧机各开关、仪表、指示是否完好。
5.打开电源，观察各显示是否正常。
6.开机先开氧气发生器电源，再开空压机，后开臭氧发生器，最后开加压泵，并注意观察运行情况和变化。
7.关机时先关加压泵，再关臭氧发生器，再关空压机，最后关电源。
8.清洁卫生和做好每天运行状态记录和例行保养记录。
二、保养规范
1.检查电源电压电流是否正常。
2.检查散热风机过滤网情况，并清洁灰尘（每月一次）。
3.检查温度、臭氧、电路故障报警是否正常，必要时调节维修。
4.清洁电路板灰尘同时紧固线连接处。
5.检查空压机，并定期测试压力开关上海可靠安全。
6.紧固管路连接处。
7.清洁平时难清洁和位置。
8.做好每次维修保养记录。
臭氧发生器操作维护规程
臭氧发生器操作维护规程文件编号：版本：编制/日期：审核/日期：批准/日期：受控状态:批准实施有限公司发布1 目的为了使臭氧发生器处于良好的工作状态，更好地保证洁净室环境的洁净度，特制订本制度。
2 范围适用于臭氧发生器的控制管理工作。
3 职责3.1 生技部设备管理人员负责臭氧发生器的日常管理、维护和保养等工作。
3.2 品管部负责环境监测工作。
4 工作程序4.1 操作方法：4.1.1 接通电源，开启臭氧发生器的电源开关。
调试微电脑计时程序控制器。
4.1.2 键盘的使用,在键盘上先按一下“时钟”键，再按四下“取消/恢复”键，显示屏左下角将出现一个“”符号。
此时键盘处于锁定状态，时控开关不接受键盘上的一般性操作，再重复以上步骤，“”符号消失，此时键盘处于开锁状态，可接受操作指令。
4.1.3识别显示屏的符号。
4.1.4 各按键的功能。
a) “校星期”键，用来设定星期一至星期日中的任意一天。
b) “校时”键，用来设定24小时内的任意一个小时数。
c) “校分”键，用来设定60分钟内的任意一个分钟数。
d) “取消/恢复“键，用来取消设定的数值或恢复设定的数值。
e) “时钟”键，用来设定时间，使显示屏显示时间数值。
f) “定时”键，用来确定工作时间段的开始时刻和结束时刻。
g) “自动/手动”键用来确定机器“自动”运行还是“手动”运行，若要机器“自动”运行，则按动此键使“②”停留在中间（分钟数码下面），若要手动“停机”则按动此键，使“②”停留在右边（秒数码下面），若要手动“开机”，则按动此键，使“②”停留在左边（小时数码下面）。
h) 电源指示灯亮表示电源接通。
i) 送风指示灯亮表示风机工作。
j) 臭氧指示灯亮表示臭氧发生器工作（闪烁表示预备期）k) 遥控指示灯亮表示遥控工作。
4.1.5 定时设置。
a) 先按以上说明，使键盘处于锁状态，再按“时钟”键，查看液晶显示屏所显示的时间是否与当前时间一样。
如需重新校准，分别按“校星期”、“校时”、“校分”键，将时钟高速校准到当前时间：b）按一下“定时”键，显示屏左下方出现“1”字样（表示第一次开启时间）。
臭氧发生器操作及维护保养SOP
建立河北凯威制药有限责任公司康领分厂口服固体制剂车间臭氧发生器安全操作及维护保养的标准操作规程，促进安全生产的规范化、制度化。
适用范围Scope本文制定了河北凯威制药有限责任公司康领分厂口服固体制剂车间臭氧发生器的操作及维护保养规程。
本文件仅适用于江苏徐州九州龙JZCF-G-3-240g型水冷式臭氧发生器的安全操作及维护保养方法。
岗位职责动力主管负责设备的定期维护、保养和统一管理。
动力操作人员负责设备日常安全使用、清洁卫生和填写使用记录。
岗位要求动力操作人员要求熟悉设备的安全操作规程。
了解设备的基础结构、配套设施及工作原理，确保正确运行机组。
操作人员对机组负有看管和维护责任。
未经管理人员批准，不准他人乱动、无关人员操作设备。
设备启动后，操作人员不能擅自离开工作岗位。
多人操作同一台设备时，应严格履行交接班检查手续。
设备发生故障时，应立即停机，保护现场；及时通知动力主管，报告事故发生过程和情节，以查证原因，妥善处理。
缩写及定义Abbreviations&Definitions不适用N/A参考文件References《九洲龙文本新工艺240G》《新产品烤漆JZCF-100g说明书V111105操作面板》内容Contents工作原理九洲龙臭氧发生器利用介质阻挡放电产生的高速电子将氧分子离解为氧原子，氧原子迅速的与氧分子反应生成臭氧分子。
介质和放电间隙决定了臭氧产生的浓度，以及臭氧发生器产生的臭氧量。
采用微间隙放电结构，在低电压下即可产生非常强烈的介质阻挡放电，放电产生的大量高能电子在放电空间内引起一系列的化学反应，产生臭氧，从而保证了较高的臭氧出口浓度和臭氧产率。
臭氧系统包括发生器本体、气源与进气控制系统，冷却系统，臭氧投加系统，尾气破坏系统等。
臭氧发生器各部件图示JZCF-G-3-240G臭氧发生器的运行参数及使用条件：名称数据单位外形尺寸1600*700*1460 mm额定臭氧产量240 g/h额定进气表压额定温度25 ℃温度范围10-30 ℃冷却水温升 4 ℃电压三相380 V频率50 Hz电流15 A空气露点≤-40 ℃油＜ppm颗粒≤μm碳氢物＜15 ppm进气压力(表)进气温度5-30 ℃臭氧产量调节10-100 %氯含量≤50 mg/L进水温度10-30 ℃进水压力≥MPa检查进气管与空气进口连接，出气管与臭氧出口连接是否正确，进气与出气管的位置不能接反。
便携式臭氧维护记录
便携式臭氧维护记录（实用版）目录1.便携式臭氧维护记录的概述2.便携式臭氧维护记录的重要性3.如何进行便携式臭氧维护记录4.便携式臭氧维护记录的注意事项5.便携式臭氧维护记录的实际应用案例正文一、便携式臭氧维护记录的概述便携式臭氧维护记录是指对便携式臭氧发生器在使用过程中的维护情况进行记录，包括维护时间、维护内容、维护人员等信息，以确保便携式臭氧发生器的正常运行和延长使用寿命。
二、便携式臭氧维护记录的重要性1.保证设备正常运行：通过定期的维护记录，可以及时发现设备的故障和问题，避免设备在关键时刻出现故障，保证设备的正常运行。
2.延长设备使用寿命：合理的维护和保养可以延长设备的使用寿命，减少设备的更换频率，节省成本。
3.提高设备的工作效率：设备的维护和保养可以提高设备的工作效率，提高设备的运行效率。
三、如何进行便携式臭氧维护记录1.制定维护计划：根据设备的使用情况，制定合理的维护计划，包括维护时间、维护内容、维护人员等。
2.记录维护内容：在维护过程中，详细记录维护内容，包括更换的零部件、维护过程中发现的问题等。
3.记录维护时间：在维护结束后，记录维护时间，以便下次维护时进行对比和分析。
4.记录维护人员：记录维护人员的信息，以便在维护过程中出现问题时，可以追溯责任。
四、便携式臭氧维护记录的注意事项1.维护记录应该及时、准确、完整，以便在设备出现问题时，可以及时查找和分析。
2.维护记录应该由专门的人员进行管理，避免记录的丢失和损坏。
3.维护记录应该定期进行备份，以便在设备出现问题时，可以及时恢复数据。
五、便携式臭氧维护记录的实际应用案例某公司购买了一台便携式臭氧发生器，为了保证设备的正常运行和延长使用寿命，公司制定了详细的便携式臭氧维护记录计划。
每次维护结束后，都会详细记录维护内容、维护时间、维护人员等信息。
空气消毒机维护登记本
空气消毒机维护登记本
日期
消毒室区
消毒机种类
过滤网清洗时间
清洗人员签名
更换时间
设备科签名
备注：
1.日常维护方法：三氧消毒机定期表面清洁；有过滤网的消毒机每半月清洗一次。
2。使用时限管理：臭氧发生器＞1000小时更换、过滤网3年更换或＞3000小时更换；高效过滤器每2年更换；紫外线辐射照度降低到70μw/cm2ห้องสมุดไป่ตู้换.
3.填写要求：日期为记录时间；更换时间填写为消毒机内部配件更换日期。
臭氧发生器系统设备日常维护
臭氧发生器系统检查与日常维护•1、气源系统检查维护•2、电源系统检查维护•3、臭氧放电室系统检查维护•4、冷却系统检查维护•5、臭氧发生器日常维护•6、臭氧发生器日常维护注意事项•7、臭氧故障说明•8、安全标志标示规定1、气源系统检查维护• 1.1 对气源系统中包含的各级过滤器（含油水分离器和粉尘过滤器）、空气压缩机、冷冻式干燥机、吸附式干燥机进行检查和维护。
• 1.2 拆卸过滤器外壳，对过滤器滤芯进行清理，如过滤器滤芯使用时间超过8000小时须更换。
油水水分离器视污染程度而定，如果罩杯内的油污超过1/3需更换滤芯。
同时检查自动排污阀门工作是否正常。
• 1.3 空气压缩机检修空压机在日常使用过程中定期检查排气口散热器有无灰尘堵塞，每日最少一次打开手动排污阀，每月最少一次将自动排污阀、手动排污阀拆下清理内部脏物，防止出现堵塞后将空气里的水分、油污颗粒、灰尘等杂质吹到放电室里，引起系统设备故障。
•经常检查压缩机头润滑油液位，低于规定要求液位限制，及时添加厂家指定品牌润滑油脂。
特别注意空气压缩机首次运行超过500小时（根据各空气压缩机厂家首次实际运行时间规定）后，应及时通知空气压缩机厂家需维护保养。
（是有偿维护保养，一般需要更换润滑油脂、油气分离过滤器、空气进气过滤器）• 1.4 冷冻式干燥机检修定期检查冷干机散热器，如有较多尘土，用干净压缩空气清理。
冷冻干燥机自动排污阀、手动排污阀定期检查（建议每月拆下一次清理清洗）防止锈迹污垢堵塞。
冷干机正常运行时进气口和出气口应有十几度的温差，否则冷干机就达不到良好的气源处理效果。
通过蒸发压力表来看冷媒介质是否缺少需要添加。
• 1.5 拆卸吸干机，检查吸附剂填充高度有无下降，吸附剂有无变色失效，检查控制电磁阀、气动阀门动作是否灵活，检查进出气管路有无泄漏。
2、电源系统检查维护•对电源系统中的控制电路、高压变压器进行检查和维护。
• 2.1．检查电源进线端子接触是否良好并进行紧固，对进线电源电压进行检查是否在技术规格书要求的范围内，清理电源柜内冷却风扇表面的灰尘。
臭氧发生器维护、保养操作SOP
1. 目的
为规范臭氧发生器使用、维护保养操，保证灭菌效果,制定本规程。
2. 范围
适用于臭氧发生器的使用、维护保养。
3. 职责
3.1. 生产管理部：负责规程的编制，修改和培训。
3.2. 车间岗位操作：负责本规程实施。
3.3. 总经理：负责本规程的审批。
4. 定义
无
5. 引用标准
无
6. 材料
6.1. 仪器设备
无
6.2. 器械、用具
无
6.3. 其他
无
7. 流程图
无
8. 内容
8.1. 操作
8.1.1. 臭氧发生器搬到距离墙壁50厘米以上地方。
资料整理
8.1.2. 接通电源
8.1.2. 设定消毒时间，一般为2.5—3小时。
8.1.3. 按下启动按纽，机器开始工作。
8.2. 维修保养
8.2.1. 保持环境温度在4～35℃。
8.2.2. 每月应检查电气元件是否受潮，绝缘是否良好，接地是否可靠。
8.2.3. 每次使用时检查通风口是否通畅，有无覆盖现象。
8.2.4. 机器连续使用不要超过5小时，以免影响机器寿命。
8.2.5. 每次使用时注意检查电流表读数是否在4-8A。
9.注意事项
无
10. 附录及派生记录
无
11. 相关文件
无
12. 修订记录
资料整理。
臭氧发生器操作及维护保养SOP
职位Position签名Signature日期Date制定人动力主管Author翻译人翻译Translator审核人工程部经理Reviewer审核人QA经理Reviewer批准人QPApprover生效日期Valid From QAM/QA-DOC接收部门Received by发放编号Copy Number部门Dept.份数Copies部门Dept.份数Copies 工程部 1 QA 11 目的Purpose建立河北凯威制药有限责任公司康领分厂口服固体制剂车间臭氧发生器安全操作及维护保养的标准操作规程，促进安全生产的规范化、制度化。
2 适用范围Scope本文制定了河北凯威制药有限责任公司康领分厂口服固体制剂车间臭氧发生器的操作及维护保养规程。
本文件仅适用于江苏徐州九州龙JZCF-G-3-240g型水冷式臭氧发生器的安全操作及维护保养方法。
3 职责ResponsibilityC/E工程部E动力设备部E动力设备操作人员3.1 岗位职责动力主管负责设备的定期维护、保养和统一管理。
动力操作人员负责设备日常安全使用、清洁卫生和填写使用记录。
3.2 岗位要求动力操作人员要求熟悉设备的安全操作规程。
了解设备的基础结构、配套设施及工作原理，确保正确运行机组。
操作人员对机组负有看管和维护责任。
未经管理人员批准，不准他人乱动、无关人员操作设备。
设备启动后，操作人员不能擅自离开工作岗位。
多人操作同一台设备时，应严格履行交接班检查手续。
设备发生故障时，应立即停机，保护现场；及时通知动力主管，报告事故发生过程和情节，以查证原因，妥善处理。
4 缩写及定义Abbreviations & Definitions不适用N/A5 参考文件References《九洲龙文本新工艺240G》《新产品烤漆JZCF-100g说明书V111105操作面板》6 内容Contents6.1 工作原理九洲龙臭氧发生器利用介质阻挡放电产生的高速电子将氧分子离解为氧原子，氧原子迅速的与氧分子反应生成臭氧分子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紧固并清洁臭氧发生器内的变压器;
7
清洁臭氧发生器内的放电管
8
紧固放电管上螺母
9
检查臭氧发生器管路是否老化
10
检查接地是否良好
11
通电，手动开机试机
12
关闭电源，整理工具，并清洁设备内外表面
备注：
岗位审核Reviewed by Supervisor：日期Date：
装备审核Reviewed by Supervisor：日期Date：
年第本
页码范围Pages：
使用时间Duration：
设备编号Device ID：
设备型号Type:
日期：编号NO.：
序号
时间1
600小时
电源开关，指示灯，电压、电流表是否正常
2
确认设备电源已经关闭；
3
检查电器线路是否良好；
4
清洁臭氧发生器内的PVC板;
5
检查压空管路是否漏气;
