识读压力测量仪表安装图

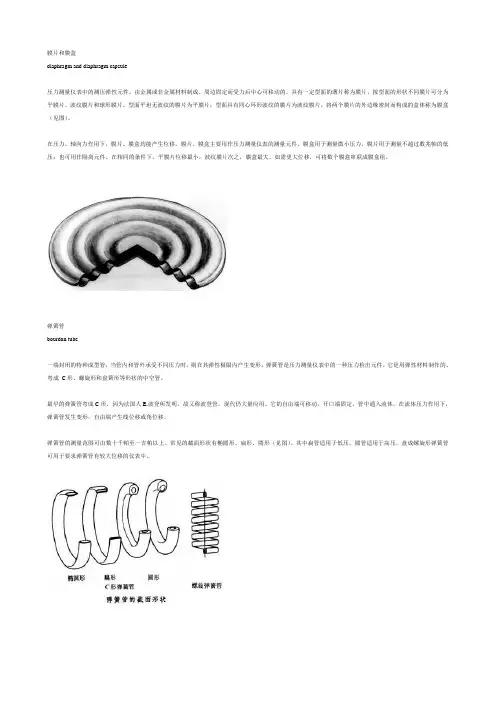

各种压力测量表计图例
膜片和膜盒diaphragm and diaphragm capsule压力测量仪表中的测压弹性元件。
由金属或非金属材料制成、周边固定而受力后中心可移动的、具有一定型面的薄片称为膜片。
按型面的形状不同膜片可分为平膜片、波纹膜片和球形膜片。
型面平坦无波纹的膜片为平膜片；型面具有同心环形波纹的膜片为波纹膜片。
将两个膜片的外边缘密封而构成的盒体称为膜盒（见图）。
在压力、轴向力作用下，膜片、膜盒均能产生位移。
膜片、膜盒主要用作压力测量仪表的测量元件。
膜盒用于测量微小压力。
膜片用于测量不超过数兆帕的低压；也可用作隔离元件。
在相同的条件下，平膜片位移最小，波纹膜片次之，膜盒最大。
如需更大位移，可将数个膜盒串联成膜盒组。
弹簧管bourdon tube一端封闭的特种成型管，当管内和管外承受不同压力时，则在其弹性极限内产生变形。
弹簧管是压力测量仪表中的一种压力检出元件。
它是用弹性材料制作的、弯成C形、螺旋形和盘簧形等形状的中空管。
最早的弹簧管弯成C形，因为法国人E.波登所发明，故又称波登管，现代仍大量应用。
它的自由端可移动，开口端固定。
管中通入流体，在流体压力作用下，弹簧管发生变形，自由端产生线位移或角位移。
弹簧管的测量范围可由数十千帕至一吉帕以上。
常见的截面形状有椭圆形、扁形、圆形（见图）。
其中扁管适用于低压，圆管适用于高压，盘成螺旋形弹簧管可用于要求弹簧管有较大位移的仪表中。
波纹管bellows压力测量仪表中的一种测压弹性元件。
它是具有多个横向波纹的圆柱形薄壁折皱的壳体，波纹管具有弹性，在压力、轴向力、横向力或弯矩作用下能产生位移。
波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。
波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十兆帕。
另外，波纹管也可以用作密封隔离元件，将两种介质分隔开来或防止有害流体进入设备的测量部分。
它还可以用作补偿元件，利用其体积的可变性补偿仪器的温度误差。
压力检测仪表ppt课件精选全文
两千多年以前，希腊学者阿基米德为了 鉴定金王冠是否是纯金的，要测量王冠的体 积，冥思苦想了很久都没有结果。一天，他 跨进盛满水的浴缸洗澡时，看见浴缸里的水 向外溢，他忽然想到：
物体浸在液体中的体积，不就是物体排 开液体的体积吗？
课堂教学展示 进 行 新 课
知识点一 探究浮力的大小
演示
课堂教学展示 随 堂 演 练
1.把两个物重相同的实心铁球和铝球，浸没
在水中，它们受到的浮力（ B ）。
A．相等
B．铝球的比铁球大
C．铝球的比铁球小 D．浮力都等于重力
2.如图所示，体积相同，密度不同的铅球、铁球、铝
球浸没在水中不同深度的地方，则（ C ）
A.铝球受到的浮力最大，因为 它浸入液体的深度最大
水面相比（不计塑料袋和细线的重量）（ A ）。
A.比烧杯中的水面高 B.比烧杯中的水面低 C.与烧杯中的水面相平
F浮=9－6=3N F浮<G，水袋漂浮
D.无法判断高低
课后反馈总结 布 置 作 业
1.从课后习题中选取； 2.完成练习册本课时的习题。
课后反馈总结 想 想 做 做
通过图示的操作，体验“物体排开液体的体积越大， 它所受的浮力就越大”这个结论。（见教材P53）
②压力差法：F浮= F向上－F向下 压力差是浮力产生的原因，浮力的实质 是液体对物体各个表面压力的合力。
③称重法：F浮= G－F拉 用测力计测出物体的重力G，读出物体浸入在 液体中时测力计的示数F拉，二者的差值即物体 受到的浮力。
例题1
某同学在实验室里将体积为1.0×10-3m3的实心正方体木 块放入水中，如图所示，静止时，其下表面距水面0.06m。请 根据此现象和所学的力学知识，计算出两个与该木块有关的物 理量。(不要求写计算过程，g取10N/kg) （1）________； （2）______
油田常用仪器仪表及工具ppt课件
P表压=P绝对压力——P大气压力 工程上所用的压力指示大多为表压，当被侧压力低于大气压时。 一般用负压或真空度表示:
P真空度=P大气压力——_P绝对压力 以绝对压力零线做起点计算的压力称绝对压力 因为各种工艺设备和测量仪表通常处于大气之中，本身承受着大
压力的概念及单位;
压力测量仪表简称压力计或压力表，他根据生产过程的不同要求， 可以有指示，记录和带远程变送的、报警、调节装置等。被测压 力的显示方式多采用机械位移，也有采用数值显示形式。
所谓的压力就是指垂直而均匀地作用在单位面积上的力。数学表 达方式为：p=f/S 单位为牛顿/平方米(Pa）
1标准大气压=760毫米汞柱=76厘米汞柱=1.013×105帕斯卡=10.336 米水柱=0.1013MPa。
电测型压力表
电测型压力表是基于把压力变换成各种电量来 进行压力测量的压力表。他们把弹性元件的变 形转换成某中电量来进行测量压力。常用的有 电阻式、电感式、电容式、霍尔式等。
电测型压力表一般有压力传感器、测量电路和 指示器三部分组成。下面介绍一下霍尔式远传 是压力表。
霍尔式远传是压力表的测量原理是霍尔效应。 有霍尔元件与弹性元件结合在一起构成的霍尔 压力传感器和显示仪表构成。灵敏度高，能远 传指示，但霍尔元件受温度影响较大，稳定性 受工作电流的影响，精度较低，仅能达到一级。
资 金 是 运 动 的价值 ，资金 的价值 是随时 间变化 而变化 的，是 时间的 函数， 随时间 的推移 而增值 ，其增 值的这 部分资 金就是 原有资 金的时 间价值
热电偶与热电阻的选型
根据测温范围选择：200℃以上一般选择热电 偶，200℃以下一般选择热电阻； 根据测量精度选择：对精度要求较高选择热电 阻，对精度要求不高选择热电偶； 根据测量范围选择：热电偶所测量的一般指 “点”温，热电阻所测量的一般指空间平均温 度。 还有,热电阻与热电偶的工作原理本身就 不相同,输出的信号也不一样,热电阻是阻值随 温度的变化而变化，而热电偶输出是毫伏信号.
SEIN0013.1压力测量仪表安装设计规定(炼油)
目次1 总则1.1 目的1.2 范围1.3 引用标准2 一般规定2.1 安装设计一般原则2.2 取源部件规格3 安装要求3.1 取源部件的安装3.2 压力测量管道的安装3.3 压力变送器、压力开关以及就地压力调节器等的安装1 总则1.1 目的为统一和提高压力测量仪表的安装设计水平，特编制本标准。
1.2 范围1.2.1 本标准规定了压力测量仪表安装的一般设计原则、取源部件规格，以及取源部件、压力测量管道、和压力变送器、压力开关及就地压力调节器等安装要求。
1.2.2 本标准适用于新建及改（扩）建石油化工生产装置或单元的压力测量仪表的安装。
1.3 引用标准使用本标准时，应使用下列标准最新版本。
HG 20595 《带颈对焊钢制管法兰（欧洲体系）》SH 3019《石油化工仪表配管配线设计规范》2 一般规定2.1 安装设计一般原则2.1.1 凡工艺装置和单元中工艺介质的压力测量，一般均应采用变送器将压力信号传送给控制室内信号接收仪表或监控设备。
2.1.2 无刻度的就地压力调节器、变送器、压力开关应就地安装指示压力表，以方便工艺操作和仪表调校。
需要就地手动调节压力时，指示压力表应安装在从手动调节阀门处能清晰看到的位置。
2.1.3 气动变送器应安装输出压力表；电动变送器选用带输出指示表型。
2.1.4 仪表的安装地点应避免超出仪表承受能力的振动，以免仪表损坏或失灵。
2.1.5 对往复泵、往复式压缩机及类似设备的脉动压力的压力测量，应选用抗震动压力仪表。
2.2 取源部件规格2.2.1 工艺管道上和设备上的取源部件及引压管道的压力等级和材质，不应低于工艺管道和设备的压力等级和材质。
2.2.2 一般工艺设备上压力取源部件为法兰HG 20595《带颈对焊钢制管法兰（欧洲体系）》, PN4、DN20凸面（M）法兰或PN6.3、PN10～25，DN20环连接面（RJ）法兰，材质与设备相同，螺栓、螺母、垫片材质根据工艺介质工作压力、工作温度决定。
压力仪表安装技术交底ppt
压⼒仪表安装技术交底2024-09-27•压⼒仪表安装概述•准备⼯作与材料清单•压⼒仪表安装步骤详解•校验、调试与验收流程•维护保养策略制定•培训总结与未来改进⽅向CATALOGUE ⽬ 录01压⼒仪表安装概述压力仪表是以大气压力为基准，用于测量大于大气压力的仪表，主要用于液体、气体与蒸汽的压力测量。
定义按弹性敏感元件不同，分为弹簧管式、膜盒式、膜片式和波纹管式等；根据用途和特殊需求，分为普通压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。
分类压⼒仪表定义与分类安装⽬的及重要性确保压⼒仪表准确测量和显⽰管道或设备中的压⼒值，为⽣产过程的监测和控制提供可靠数据。
重要性压⼒仪表的准确测量和显⽰对保证⽣产过程的安全和稳定⾄关重要，错误的读数可能导致⽣产效率下降、产品质量问题甚⾄安全⽣产事故。
⼯业应⽤在⽯油、化⼯、冶⾦、电⼒、⽔利等⾏业中的⽣产设备和管道系统中⼴泛应⽤，⽤于监测设备和管道的⼯作压⼒。
环境监测⽤于监测⼤⽓压⼒、⽔压等环境参数，以预测天⽓变化、⽔文情况等。
航空航天在⻜机、航天器等各类航空器的测压和控压系统中应⽤，监测⻜机发动机、⽓缸、液压系统等的压⼒。
汽⻋⼯业监测汽⻋发动机、轮胎、制动系统等的压⼒，保证汽⻋的正常⼯作和⾏⻋安全。
医疗⾏业⽤于测量⼼脏、⾎管等器官的压⼒，辅助医⽣进⾏诊断和治疗。
常⻅应⽤场景分析0102030405法规与标准遵循010203遵循市场监管总局《实施强制管理的计量器具⽬录》的规定，对压⼒仪表进⾏强制检定或非强制检定。
安装过程中需遵循相关⾏业标准和技术规范，确保压⼒仪表的安装质量和使⽤安全。
在特殊介质（如⾼温、⾼压、腐蚀性介质）的应⽤中，需遵循特定的安装要求和防护措施。
02准备⼯作与材料清单现场勘查与设计⽅案制定环境评估对安装现场进⾏环境评估，确认温度、湿度、振动等条件是否满⾜压⼒仪表的安装要求。
布局规划根据⼯艺流程和设备布局，合理规划压⼒仪表的安装位置，确保测量准确且便于维护。

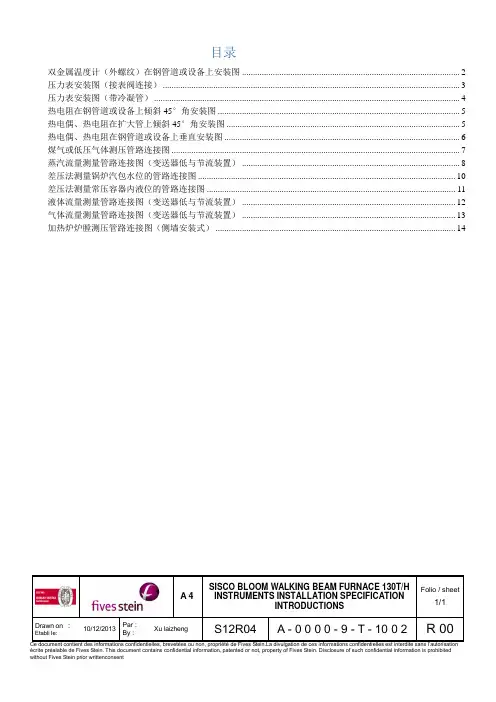

SISCO仪表安装图册0403
A 4 SISCO BLOOM WALKING BEAM FURNACE 130T/H INSTRUMENTS INSTALLATION SPECIFICATIONINTRODUCTIONSFolio / sheet1/1Drawn on : Etabli le:10/12/2013Par :By :Xu laizheng S12R04 A - 0 0 0 0 - 9 - T - 10 0 2 R 00目录双金属温度计（外螺纹）在钢管道或设备上安装图 (2)压力表安装图（接表阀连接） (3)压力表安装图（带冷凝管） (4)热电阻在钢管道或设备上倾斜45°角安装图 (5)热电偶、热电阻在扩大管上倾斜45°角安装图 (5)热电偶、热电阻在钢管道或设备上垂直安装图 (6)煤气或低压气体测压管路连接图 (7)蒸汽流量测量管路连接图（变送器低与节流装置） (8)差压法测量锅炉汽包水位的管路连接图 (10)差压法测量常压容器内液位的管路连接图 (11)液体流量测量管路连接图（变送器低与节流装置） (12)气体流量测量管路连接图（变送器低与节流装置） (13)加热炉炉膛测压管路连接图（侧墙安装式） (14)A 4 SISCO BLOOM WALKING BEAM FURNACE 130T/H INSTRUMENTS INSTALLATION SPECIFICATIONINTRODUCTIONSFolio / sheet2/1Drawn on : Etabli le:10/12/2013Par :By :Xu laizheng S12R04 A - 0 0 0 0 - 9 - T - 10 0 2 R 00 双金属温度计（外螺纹）在钢管道或设备上安装图（2000）YK01-14此安装图适用于以下设备安装时参考：1.水封槽-直接冷却水供水总管温度测量，温度计对应位号5 (0-100℃).详细参见S12R04-A-0520-5-P-1000 R00.2.设备冷却系统-间接冷却水供水总管温度测量，温度计对应位号5（0-100℃）.详细参见S12R04-A-0520-5-P-2000R00.3.设备冷却系统-间接冷却水回水总管温度测量，温度计对应位号11（0-100℃）.详细参见S12R04-A-0520-5-P-2000R00.4.除氧器本体温度计（随汽包供货），详细参见S12R04-A-0521-5-P-2000 R00.除氧器的温度表开孔在侧面，安装时注意，要将温度表的表盘朝上或垂直，方便巡视。
简单仪表PID图纸识读方法
一、图形符号 1、测量点
测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引 线的起点，一般无特定的图形符号，如图 1 所示。
测量点
(a)
测量点
(b) 图 1 测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的 起点加一个直径为 2 mm 的小圆符号或加虚线，如图 2 所示。必要时，检出元件 或检出仪表可以用表 2 所列的图形符号表示。 2、连接线图形符号
2．字母“X”未分类，即表中未规定其含义。适用于在设计中一次或有限几次使
用。
3．后续字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母 D（差）、F（比）、M（瞬间）、K（变
化频率）、Q（积算、累计）中任何一个组合在一起，则表示另外一种含义的被测
变量。例如 TD1 和 T1 分别表示温差指示和温度指示。
（11）
带手轮的电动 带电动阀门定位器的 带电动阀门定位 薄膜执行机构 电动薄膜执行机构 器的气动薄膜执
行机构 （12）
s R
s R
带人工复位装置的执行机构
带远程复位装置的执行机构（以电磁执行机构为
例）
7、执行机构能源中断是控制位置的图形符号
执行机构能源中断时控制阀位置的图形符号，以带弹簧的薄膜执行机构控
流动方向 A——C 和 D——
B
注：上述图形符号中，若不用箭头、横线表示，也可以在控制阀体下部标注下列
缩写：
FO——能源中断时，开启；
FC——能源中断时，关闭；
FL——能源中断时，保持原位；
FI——能源中断时，任意位置。
表 1-2-7 配管管线图例符号
(五)压力测量仪表
压力测量仪表1. 什么叫压力，它的法定计量单位是什么？答：压力是垂直均匀地作用在单位面积上的力，它的法定计量单位是帕斯卡(简称帕)，符号是Pa 。
1Pa 就是1牛顿(N)的力作用在1平方米(m 2)面积上所产生的压力，即2222.1..111sm kg m s m kg m N Pa ===− Pa kPa MPa 61010001==2. 写出其它压力单位与法定压力单位P ａ（帕斯卡）之间的换算关系。
答：1毫米水柱（mmH 2O ）=9.806375Pa ≈9.81帕。
1毫米汞柱（mmHg ）=133.322Pa ≈1.333×102帕1工程大气压（kgf/cm 2）=9.80665×104Pa ≈9.81×104Pa1物理大气压（atm ）=101325Pa ≈1.0133×105Pa1巴（bar ）=100mbar ≈105Pa3.什么叫绝对压力、大气压、表压及真空度？它们的相互关系是怎样的？答：绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量液体压力用的压力表上的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力、大气压、表压、真空度之间的相互关系如图所示。
4. 现用一单管水银压力计测某空气罐内的压力。
若当地的重力加速度为标准重力加速度（即g=980.665cm/s 2）,当环境温度为30℃时，从压力计上读得的表压值为420mmHg,试求罐内的绝对压力为多少mmHg ？折合多少Pa?解：由题可知当地的大气压力为760mmHg 。
又由有关手册查得0℃与30℃时，汞的密度分别为13.5951、13.52g/cm 3,故罐内的绝对压力为kPa mmHg P P P 866.15668.117768.4177605951.1352.13420760==+=×+=+=表大气绝所以罐内的绝对压力为1177.68 mmHg ，约等于156.866kPa 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
精度选择 根据生产允许的最大测量误差，以经济、实惠的原 则确定仪表的精度等级。一般工业用压力表1.5级或 2.5级已足够，科研或精密测量用0.5级或0.35级的 精密压力计或标准压力表。 压力表外形尺寸的选择 现场就地指示的压力表一般表面直径为∮100mm，在 标准较高或照明条件差的场合用表面直径为∮200～ 250mm的压力表，盘装压力表直径为∮150mm，或用 矩形压力表。
第10页
2012年6月1压力表安装图（带排放阀）
第11页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 压力表安装图（无排放阀）
第12页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 压力表引远安装图（二阀组）
第13页
2012年6月11日星期一
第25页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
①取压部件的安装位置应选在介质流速稳定的地方。 ②压力取源部件与温度取源部件在同一管段上时，压 力取源部件应在温度取源部件的上游侧。 ③压力取源部件在施焊时要注意端部不能超出工艺设 备或工艺管道的内壁。 ④测量带有灰尘、固体颗粒或沉淀等浑浊介质的压力 时，取源部件应倾斜向上安装，在水平工艺管道上 应顺流束成锐角安装。 ⑤当测量温度高于60℃的液体、蒸汽或可凝性气体的 压力时，就地安装压力表的取源部件应加装环形弯 或U形冷凝弯。
第29页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
其他要求 （1）垫片 压力表及压力变送器的垫片通常采用四氟 乙烯材料。对于油品，也可采用耐油橡胶石棉板制 作的垫片。蒸汽、水、空气等非腐蚀性介质，垫片 的材料可选用普通的石棉橡胶板。 （2）阀门 用于测量工作压力低于50kPa，且介质无毒 害用无特殊要求的取压装置，可以不安装切断阀门。 （3）焊接要求 取压短节的焊接、导压管的焊接，其 技术要求完全与同一介质的工艺管道焊接要求一样 （包括焊接材料、无损检测及焊工的资格）。 （4）安装位置 就地压力表的安装位置必须便于观察。 泵出口的压力表必须安装在出口阀门前。
第30页 2012年6月11日星期一
第7章
识读压力测量仪表安装图 压力管路的连接方式
连接方式 ①管路连接系统主要采用卡套式阀门与卡套或管接 头。其特点是耐高温，密封性能好，装卸方便， 不需要动火焊接。 ②管路连接采用外螺纹截止阀和压垫式管接头，是 化工常用的连接方式。 ③管路连接系统采用外螺纹截止阀、内螺纹闸阀和 压垫式管接头，是炼油系统常用的连接方式。 以上三种方式可以随意选用，但在有条件时，尽可 能选用卡套式连接形式。
第26页 2012年6月11日星期一
第7章
识读压力测量仪表安装图
导压管管路 安装压力变送器的导压管应尽可能地短，并且弯头尽 可能地少。 导压管管径的选择：就地压力表一般选用∮18×3或 ∮14×2的无缝钢管，压力表环形弯或冷凝弯优先选 用∮18×3，引远的导压管通常选用∮14×2无缝钢 管，压力高于22MPa的高压管道应采用∮14×4或 ∮14×5优质无缝钢管，在压力低于16MPa的管道上， 导压管有时也采用∮18×3，对于低压或微压的粉尘 气体，常采用1英寸水煤气管作为导压管。
第28页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
隔离法测量压力 对于腐蚀性、黏稠的介质的压力测量通常采用隔离法。 采用隔离法测量压力的管路中，在管路的最低位置 应有排液的装置。灌注隔离液有两种方法：一种是 利用压缩空气引至一专用的隔离液罐，从管路最低 处的排污阀注入，以利于管路内空气的排出，直至 灌满顶部放置阀为止，这种方法特别适用于变送器 远离取压点安装的情况；另一种方法是变送器靠近 取压点安装时，隔离液从隔离容器顶部丝墙处进行 灌注。为易于排除管路内的气泡，选择第一种方法 为好。
第2页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
按压力测量原理压力测量仪表可分为液柱式、 弹性式、电阻式、电容式、电感式和振频式等。 压力计测量压力范围宽，可以从超真空如 133×10-13MPa到超高压280MPa。压力计从结构 上可分为实验室型和工业应用型。
第3页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
第14页
2012年6月11日星期一
第7章
识读压力测量仪表安装图 隔膜压力表安装图
1,7垫片 2,6法兰3,8螺栓4,9螺母5无缝钢管
第15页 2012年6月11日星期一
第7章 识读压力测量仪表安装图 7.2.2压力（差压）变送器的安装
典型压力（差压）变送器的安装如下所示：
第1页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
所谓绝对压力是指被测介质作用在容器单位面积上的 全部压力，用符号pj表示。用来测量绝对压力的仪 表称为绝对压力表。地面上的空气柱所产生的平均 压力，用符号pq表示。用来测量大气气压的仪表称 为气压表。绝对压力与大气压力之差，称为表压力， 用符号pb表示。即有pb=pj-pq。当绝对压力值小于大 气压力值时，表压力均为负值（即负压力），此负 压力值的绝对值，称为真空度，用符号pz表示。用 来测量真空度的仪表称为真空表。既能测量压力值 又能测量真空度的仪表称为压力真空表。
第7页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 7.2 常用压力表及压力变送器的安装
7.2.1 压力表的安装 常用压力表测量管路连接图如下面图所示。
第8页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 压力表安装图（压力表截止阀）
第9页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 带冷凝管压力表安装图（带排放阀）
第32页
2012年6月11日星期一
第7章
识读压力测量仪表安装图 阀门 图
第33页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
第34页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
第35页
2012年6月11日星期一
第22页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 冲液法测量压力管路连接图（流量控制器）
1、对焊式异径活接 头 2、无缝钢管 3、对焊式三通接头 4、外螺纹截止阀 5,7、对焊式直通终 端接头 6、内螺纹止回阀 8、金属转子流量计
第23页 2012年6月11日星期一
第7章
识读压力测量仪表安装图 7.3 安装使用注意事项
第6页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
仪表种类和型号要根据工艺要求、介质性质及现场 环境等因素来确定。如是仅需要就地显示，还是要 求远传；仅需要指示，还是要求记录；仅需报警， 还是要求自动调节；介质的物理、化学性质（如温 度、黏度、脏污程度、腐蚀性、是否易燃易爆等） 如何；现场环境条件（如温度、湿度、有无振动、 有无腐蚀性等）怎样等。对于氧、氨、乙炔等介质， 则应选用专用压力表。
第4页
2012年6月11日星期一
第7章
识读压力测量仪表安装图 7.1.2 压力表的选用
量程选择 在测稳定压力时，一般压力表最大量程选择在接近 或大于正常压力测量值的1.5倍；在测量脉动压力时， 一般压力表最大量程选择在接近或大于正常压力测 量值的2倍；在测机泵出口压力时，一般压力表最大 量程选择接近机泵出口最大压力值；在测量高压压 力时，一般压力表最大量程应大于压力测量值的1.7 倍。为了保证压力测量精度，最小压力测量值应高 于压力表测量量程的1/3。
第7章
识读压力测量仪表安装图
就地压力指示仪表 当压力从2.6kPa到69MPa时，可采 用膜片式压力表、波纹管式压力表和波登管式压力 表。如进行接近大气压的低压检测时，可用膜片式 压力表或波纹管式压力表。 远距离压力显示仪表 如果需要进行远距离压力显示， 一般用气动或电动压力变送器。当压力范围为140～ 280MPa时，应采用高压压力传感器，进行高真空测 量时可采用热电真空计。 多点压力测量 进行多点压力测量时，可采用巡回压力 检测仪。若被测压力达到极限值需要报警时，则应 选用附带报警装置的各类压力计。
第16页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 测量蒸汽压力管路连接图(变送器低于取压 点，二阀组)
第17页
2012年6月11日星期一
第7章 识读压力测量仪表安装图 测量蒸汽压力管路连接图(变送器高于取压 点，二阀组)
第18页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
第27页
2012年6月11日星期一
第7章
识读压力测量仪表安装图
导压管水平敷设时必须要有一定的坡度。一般 情况下，要保持（1：10）～（1：20）的坡度， 在特殊情况下坡度可达1：50。管内介质为气 体时，在管路的最低位置要有排液装置（通常 安装排污阀）。管内介质为液体时，在管路的 最高点设有排气装置（通常情况下安装一个排 气阀，也有的安装气体收集器）。
第7章 识读压力测量仪表安装图 7.1 压力表及压力变送器
7.1.1 测量原理 在工业生产过程中，压力是重要参数之一，为了保 证生产始终处于优质、高产、安全、低耗，以获得 最好的技术经济指标，必须对压力进行监测和控制。 这里所说的压力，实际上是物理概念中的压强，即 垂直作用在单位面积上的力。在压力测量中，常有 绝对压力、表压力、负压力和真空度之分。
第31页 2012年6月11日星期一
第7章
识读压力测量仪表安装图
压力测量常用阀门 卡套式阀门 卡套式连接时，应采用卡套式阀门， 如卡套式截止阀、卡套式节流阀和卡套式角式 截止阀。这种阀可作为跟部阀（一次阀），也 可作切断阀，也可作放空阀和排污阀。 内、外螺纹截止阀 这类截止阀也可作为一次阀、 切断阀、放空阀和排污阀。 常用压力表截止阀
