温度计、压力表安装大样图

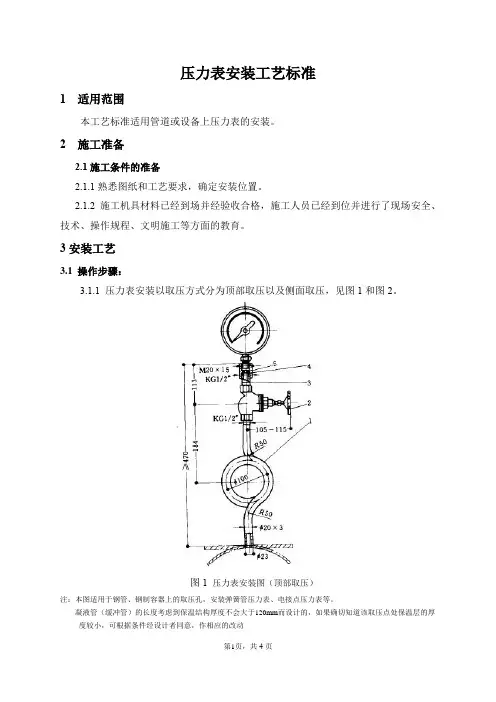

压力表安装工艺
压力表安装工艺标准1适用范围本工艺标准适用管道或设备上压力表的安装。
2施工准备2.1施工条件的准备2.1.1熟悉图纸和工艺要求，确定安装位置。
2.1.2 施工机具材料已经到场并经验收合格，施工人员已经到位并进行了现场安全、技术、操作规程、文明施工等方面的教育。
3安装工艺3.1 操作步骤：3.1.1 压力表安装以取压方式分为顶部取压以及侧面取压，见图1和图2。
图1 压力表安装图（顶部取压）注：本图适用于钢管、钢制容器上的取压孔，安装弹簧管压力表、电接点压力表等。
凝液管（缓冲管）的长度考虑到保温结构厚度不会大于120mm而设计的，如果确切知道该取压点处保温层的厚度较小，可根据条件经设计者同意，作相应的改动图2 压力表安装图（侧面取压）注：本图适用于钢管、钢制容器上的取压孔，安装弹簧管压力表，电接点压力表等。
凝液管（缓冲管）的长度考虑到保温结构厚度不会大于120mm 而设计的，如果确切知道该取压点处保温层的厚度较小，可根据条件经设计者同意，作相应的改动3.2安装要点调压站内的弹簧压力表应装在燃气进气口水平管上，表面应垂直安装，并易于观察和维护。
不论测量正压还是负压，压力表都应安装在介质流束呈直线的管道上，安装时使压力表管内端面与管道或设备连接处的内壁保持齐平，如有毛刺或其他凸出物，应剔除，以保证管道运行时能精确地测出管内压力值。
在管道上开孔安装压力表时，须在试压和吹洗前进行。
开孔尽量用钻头钻孔；如用气割开孔时，开孔后必须将毛刺剔掉。
为了避免介质波动对所测压力值的影响，在压力表下应装凝液管。
压力表与管道（设备）连接见图1和图2。
压力表（公制螺纹）与凝液管（英制管螺纹）的连接可用连接头，如图3。
图3 压力表用连接头注：螺纹退刀槽槽部尺寸过渡角。
碳钢件表面发蓝或发黑。
打印位置上刻印公称压力数字。
压力表用连接螺母材料；钢Q235，数量：1 个3.3“U”形压力计安装（1）必须垂直安装在便于观察和维护的地方。
（2）安装地点应力求避免振动和高温的影响。
更换安装压力表、校对压力表操作共31页
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓ห้องสมุดไป่ตู้的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联

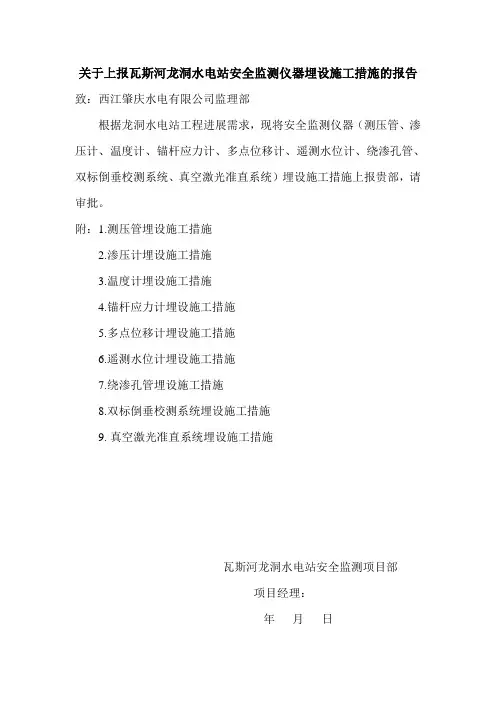

监测仪器埋设方法
关于上报瓦斯河龙洞水电站安全监测仪器埋设施工措施的报告致：西江肇庆水电有限公司监理部根据龙洞水电站工程进展需求，现将安全监测仪器（测压管、渗压计、温度计、锚杆应力计、多点位移计、遥测水位计、绕渗孔管、双标倒垂校测系统、真空激光准直系统）埋设施工措施上报贵部，请审批。
附：1.测压管埋设施工措施2.渗压计埋设施工措施3.温度计埋设施工措施4.锚杆应力计埋设施工措施5.多点位移计埋设施工措施6.遥测水位计埋设施工措施7.绕渗孔管埋设施工措施8.双标倒垂校测系统埋设施工措施9.真空激光准直系统埋设施工措施瓦斯河龙洞水电站安全监测项目部项目经理：年月日1、钻孔：按设计深度钻孔，孔径76mm，深度10～10.5m。
2、测压管钻孔完成后进行灵敏性检验。
检验采用压水试验法，水压力为0.1～0.2MPa。
如漏水量极小或不漏水时，要加深钻孔或重新钻孔。
3、准备好导管，导管底部1.0m为钻有小孔的花管段，并用土工布包裹。
导管采用Φ76mm的PVC管。
4、将导管放入孔内，下管过程中，必须连接严密，吊系牢固，保持管身顺直。
5、导管周围先填入5～10mm砾石1.5m，上部再填入5～10mm砾石0.2m,在上面填2～5mm的小砾石0.2m，上部填入普通水泥混凝土，最上面为0.5m水泥砂浆。
6、将包有无纺土工布的渗压计放入导管内。
7、孔口保护装置力求简单、牢靠，操作方便，适应于无压、有压的情况，并具有自动化监测的功能。
拟采用定型产品，具有渗压计电缆出口，可连接压力表有水嘴显示孔内是否有压等功能。
测压管的安装方法如图所示。
1、在钻孔中的安装对于钻孔埋设的孔隙水压力计，钻孔孔径Φ76mm 、孔深约10.0~10.5m ，在钻孔完成及仪器安装埋设前均需将孔内清洗干净。
在孔隙水压力计检测合格后，仪器安装埋设前，取下透水石，在钢膜片上涂—层防锈油，将其放入去气水中浸泡2小时以上，使透水石充分饱和，排除透水石中的气泡，然后将其放入预制无纺布袋中，用中细砂包裹测头并充满布袋，再浸泡到水中待用。
压力表安装规范PPT课件
1 3 2
2 3 1
(c)
(d)
➢ 测量波动剧烈（如泵、压缩机的出口压力）的压力时 ，应在压力仪表之前加装针形阀和缓冲器，必要时还 应加装阻尼器，如图(e)
4
(e)
➢测量粘性大或易结晶的介质压力时，应在取压 装置上安装隔离罐，使罐内和导压管内充满隔 离液，必要时可采取保温措施，如图(f)
蒸汽
(f)

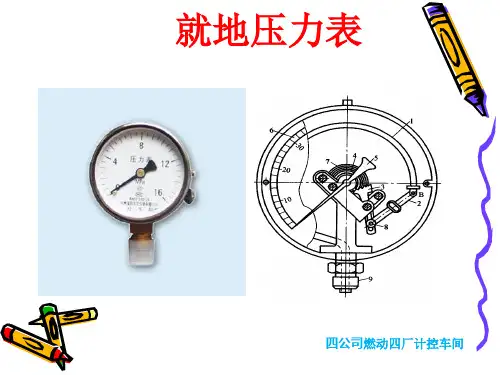

就地压力表
四公司燃动四厂计控车间
一、一般安装规范
➢压力表 应垂直于水平面安装
➢仪表的朝向应面向便于操作便 于观察的方向
➢压力取源部件的端部不 应超出设备或管道的内壁
➢同一管路上压力在前， 温度在后，且孔距大于等 于200mm。
主要避免日常维护时，相互影响，使保护、 联锁仪表受影响，从而联锁其他设备调停。
二、特殊介质安装
➢ 测量高温（60℃以上）流体介质的压力时，为防止热 介质与弹性元件直接接触，压力仪表之前应加装U形管 或盘旋管等形式的冷凝器，避免因温度变化对测量精 度和弹性元件产生的影响。如图(a)、(b)Fra bibliotek(a)
(b)
➢测量腐蚀性介质的压力时，除选择具有防腐能 力的压力仪表之外，还应加装隔离装置，利用 隔离罐中的隔离液将被测介质和弹性元件隔离 开来，如图(c)、(d)
➢两块压力表并列安装时，仪表外壳间距 离应保持0-50mm
➢压力表安装位置应避开经常有机械操作 的地方，以免操作其他设备时碰坏压力 表。如手动操作的阀门手柄处。
➢在压力管道上 开孔，必须采 用机械开孔法 （电钻或手扳 钻）
注意：风压管道 上孔可采用气割 方法，切割后孔 口磨圆锉开光
➢取压口到压力表之间应装切断阀， 以备检修时使用。切断阀应装在 靠近取压口的地方。
仪表常见类型及安装要求课件
控制阀安装尺寸要求应严格遵照仪表厂 商的安装说明。
仪表在管道上安装位置考虑
对于现场安装的仪表，永久性易接近便于 维护是选择仪表安装位置的主要因素。
该位置应当确保在工艺条件下的良好的测 量。
所采用的直管段长度，一般以节流装置 上游侧阻流件形式及直径比来确定。
节流装置通常安装在水平管道上，若不 得不安装在垂直管段时，应遵守下列原 则：
——测量液体或液体比气体多的两相流 时，流体的流动方向应该是自下向上。
——测量气体/蒸气时，流体流动方向应 该自上向下。
节流装置的上、下游直管段范围内，不 允许有温度计套管、压力接管、取样接 管、冲洗接管和排放接管等连接口。
对脉动流和机械振动非常敏感。应安装 在无振动的管道上.
涡街流量计可安装在水平或垂直管线上， 需保证工艺介质充满管道。
直管段等安装要求应严格遵照仪表厂商 的安装说明。
(5) 质量流量计
常见科里奥利和热式质量流量计
科里奥利质量流量计适用于气体和液体 流量测量，不受粘度，密度变化的影响. 但对脉动流和机械振动比较敏感。因此 应尽量安装在无振动的管道上.
(3)电磁流量计
常用于有一定电导率的各种强酸、强碱、 盐、纸浆、泥浆、污水等介质,。
可以安装在在垂直，倾斜或水平管道上， 但有直管段的要求,应保证液体始终充 满管道。
直管段等安装要求应严格遵照仪表厂商 的安装说明。
电磁流量计周围应无大电磁干扰。
有流速要求.
(4) 涡街流量计
涡街流量计用于洁净液体、气体、蒸汽 的大中流量测量.
管道仪表布置图条件

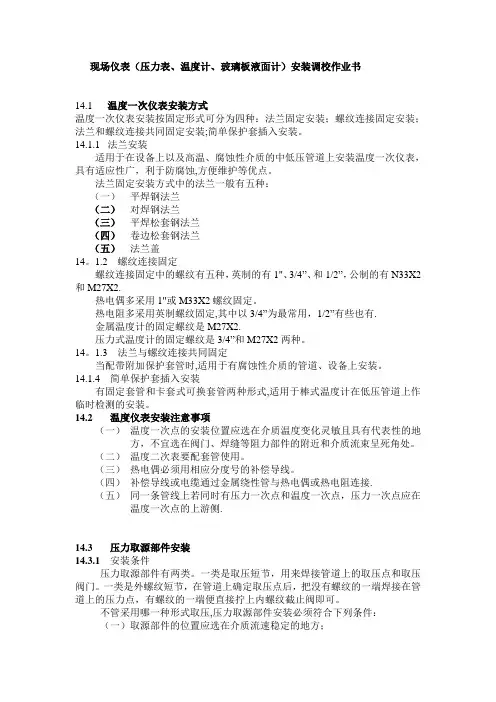

压力表与温度计安装
现场仪表（压力表、温度计、玻璃板液面计）安装调校作业书14.1温度一次仪表安装方式温度一次仪表安装按固定形式可分为四种：法兰固定安装；螺纹连接固定安装；法兰和螺纹连接共同固定安装;简单保护套插入安装。
14.1.1法兰安装适用于在设备上以及高温、腐蚀性介质的中低压管道上安装温度一次仪表，具有适应性广，利于防腐蚀,方便维护等优点。
法兰固定安装方式中的法兰一般有五种：（一）平焊钢法兰（二）对焊钢法兰（三）平焊松套钢法兰（四）卷边松套钢法兰（五）法兰盖14。
1.2 螺纹连接固定螺纹连接固定中的螺纹有五种，英制的有1"、3/4”、和1/2”，公制的有N33X2和M27X2.热电偶多采用1"或M33X2螺纹固定。
热电阻多采用英制螺纹固定,其中以3/4”为最常用，1/2”有些也有.金属温度计的固定螺纹是M27X2.压力式温度计的固定螺纹是3/4”和M27X2两种。
14。
1.3 法兰与螺纹连接共同固定当配带附加保护套管时,适用于有腐蚀性介质的管道、设备上安装。
14.1.4简单保护套插入安装有固定套管和卡套式可换套管两种形式,适用于棒式温度计在低压管道上作临时检测的安装。
14.2温度仪表安装注意事项（一）温度一次点的安装位置应选在介质温度变化灵敏且具有代表性的地方，不宜选在阀门、焊缝等阻力部件的附近和介质流束呈死角处。
（二）温度二次表要配套管使用。
（三）热电偶必须用相应分度号的补偿导线。
（四）补偿导线或电缆通过金属绕性管与热电偶或热电阻连接.（五）同一条管线上若同时有压力一次点和温度一次点，压力一次点应在温度一次点的上游侧.14.3压力取源部件安装14.3.1安装条件压力取源部件有两类。
一类是取压短节，用来焊接管道上的取压点和取压阀门。
一类是外螺纹短节，在管道上确定取压点后，把没有螺纹的一端焊接在管道上的压力点，有螺纹的一端便直接拧上内螺纹截止阀即可。
不管采用哪一种形式取压,压力取源部件安装必须符合下列条件：（一）取源部件的位置应选在介质流速稳定的地方；（二）压力取源部件与温度取源部件在同一管段上时，压力取源部件应在温度取源部件的上游侧；（三）压力取源部件在施焊时要注意端部不能超出工艺设备或工艺管道的内壁；（四）测量带有粉尘、固体颗粒等浑浊介质的压力时，取源部件应倾斜向上安装.在水平工艺管道上应顺流束成锐角安装.（五）当测量温度高于60℃的液体、蒸汽或可凝性气体的压力时，就地安装压力表的取源部件应加装环形弯或U性冷凝弯.14.3.2就地安装压力表水平管道上的取压口一般从顶部或侧面引出,以便于安装。
压力表、温度计安装技术交底
工程名称
交底部位
压力表、温度计安装
工程编号日期交底内来自：1.压力表和温度计的安装在完成水压试验以后进行，安装时提前和工程师沟通，确定可以安装后方可施工。
2.温度计和压力表安装类型说明表
温度计的安装
序号
安装位置
温度计长度
温度计类型
1
DN400干管
探杆100MM
径向
2
DN200干管
4.压力表的安装：安装前首先检查压力表的外观是否损坏，是否指示零表压，丝扣是否完好，安装配件是否具备；压力表安装前先在安装管道上用开孔器开孔，安装套管，表阀和表弯，然后安装压力表；压力表安装完毕后保证观察方便。
5.设备供回水压力表温度表安装图，见附件
接交人：
技术负责人：交底人：
探杆100MM
径向
3
二层空调机
探杆100MM
轴向
4
夹层空调机
探杆60MM
轴向
压力表的安装
序号
压力表-空调水
压力表-蒸汽
压力表类型
1
铜表弯
不锈钢表弯
径向
2
铜表阀
不锈钢表阀
径向
3
1.６MPa
1.０MPa
径向
3.温度计的安装：安装前首先检查温度表的外观是否损坏，是否指示正常温度，丝扣是否完好，安装配件是否具备；温度表安装前先在安装管道上用开孔器开孔，安装短管和温度计套管，然后安装温度计；温度计安装完毕后保证观察方便。
31张化工仪表类动态图解：流量计、温度计、压力表、液位计
31张化工仪表类动态图解：流量计、温度计、压力表、液位计
1流量计
1、靶式流量计
2、孔板流量计
3、立式腰轮流量计
4、流量计的校正
5、喷嘴流量
6、容积式流量计
7、椭圆齿轮流量计
8、文丘里流量计
9、双转子气体流量计
10、涡轮流量计
11、转子流量计
12、转子式流量计
13、流量变送器
2温度计
1、固体膨胀式温度计
2、热电偶温度计
3、压力式温度计
3压力表
1、单圈弹簧管
2、弹簧管式压力仪表
3、电接点式压力仪表
4、电容式压力传感器
5、电压测量
6、应变式压力传感器
4液位计
1、差压式液位计A
2、差压式液位计B
3、差压式液位计C
4、超声波测量液位原理
5、电容式液位计
6、双液位压差计
7、液面测量
8、液位控制。
