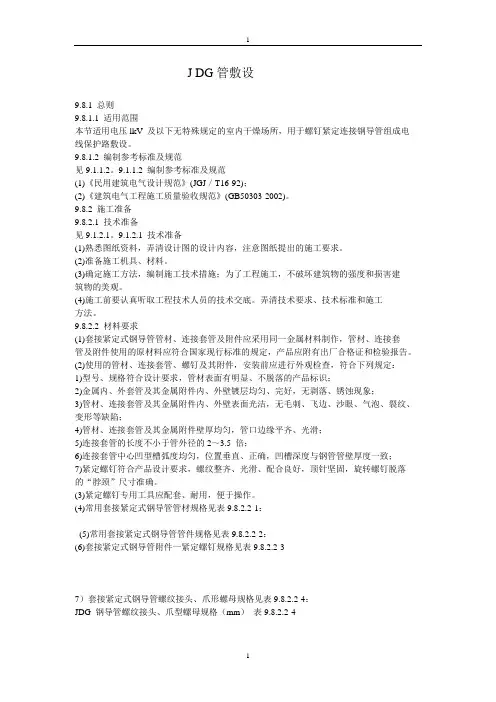

J DG管敷设9.8.1 总则9.8.1.1 适用范围本节适用电压lkV 及以下无特殊规定的室内干燥场所，用于螺钉紧定连接钢导管组成电线保护路敷设。
9.8.1.2 编制参考标准及规范见9.1.1.2。
9.1.1.2 编制参考标准及规范(1)《民用建筑电气设计规范》(JGJ／T16-92)；(2)《建筑电气工程施工质量验收规范》(GB50303-2002)。
9.8.2 施工准备9.8.2.1 技术准备见9.1.2.1。
9.1.2.1 技术准备(1)熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
(2)准备施工机具、材料。
(3)确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。
(4)施工前要认真听取工程技术人员的技术交底。
弄清技术要求、技术标准和施工方法。
9.8.2.2 材料要求(1)套接紧定式钢导管管材、连接套管及附件应采用同一金属材料制作，管材、连接套管及附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
(2)使用的管材、连接套管、螺钉及其附件，安装前应进行外观检查，符合下列规定：1)型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；2)金属内、外套管及其金属附件内、外壁镀层均匀、完好，无剥落、锈蚀现象；3)管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷；4)管材、连接套管及其金属附件壁厚均匀，管口边缘平齐、光滑；5)连接套管的长度不小于管外径的2～3.5 倍；6)连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢管管壁厚度一致；7)紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。
(3)紧定螺钉专用工具应配套、耐用，便于操作。
(4)常用套接紧定式钢导管管材规格见表9.8.2.2-1：(5)常用套接紧定式钢导管管件规格见表9.8.2.2-2：(6)套接紧定式钢导管附件一紧定螺钉规格见表9.8.2.2-37）套接紧定式钢导管螺纹接头、爪形螺母规格见表9.8.2.2-4：JDG 钢导管螺纹接头、爪型螺母规格（mm）表9.8.2.2-49.8.2.3 主要机具（1）手板弯管器、液压开孔器、砂轮锯、台钻、手电钻、电锤、射钉枪。
紧定管
电线管为镀锌钢导管，ＫＢＧ管为套接扣压式镀锌钢导管，ＪＤＧ为套接紧定式镀锌钢导管，现在最常用的应为ＪＤＧ管．JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。
JDG是套接紧定式钢导管套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。
JDG管=规格外经为16-50mmKBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。
扣压紧定与套接紧定KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。
KBG 管壁厚和管大小有关。
大于16的也有1.2的，更有的1.0的也有KBG管是SC管的更新换代产品所以只需要考虑PVC管和KBG管很多情况下两者都可以用但是做人防和消防的配电、弱电管线用KBG管特别出入人防防护区的KBG管要求壁厚不小于2.5mm SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm ，SC 是厚壁镀锌钢管，用于地下室电气敷管TC 是电工管，用于地上电气敷管以上两种管在混凝土暗敷时均不用做内防腐kbg 套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全快速。
jdg管规格表和用途
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
jdg管规格表和用途
JDG管又称套接紧定式镀锌钢导管，是目前最新型的电线保护导管。
该JDG管外观为银白色，连接套管及其金属附件采用螺丝紧固定接技术构成电线管道，不需作跨接接地，不需焊接和套接，是敷设暗敷式绝缘电线专用保护管道的首选。
由于JDG管的造价比普通管要高，所以在施工中多采用局部综合布线、消防布线等方式。
JDG管是各种传统电线导管，如PVC管和SC管的更新换代产品，它是在建筑电气领域应用新材料、新技术方面的一个突破。
JDG管是最新型的电线保护导管，其连接套管及金属附件均采用螺钉紧固式固定连接，不需作跨接接地，不需焊接及套管，是明敷绝缘电线专用保护管道的最佳选择。
JDG管的用途：
它是对PVC管、SC管等各种传统导线导管的更新换代产品，是在建筑电气领域应用新材料、新技术的突破。
采用镀锌钢管与薄壁钢管交叉接地线的JDG管材，克服了普通金属导管施工繁琐、损耗大的缺点，同时也解决了PVC管材耐火性差、接地线难的问题。
因为JDG管的造价比普通管要高，所以在施工中多采用局部综合布线、消防布线等。
JDG管规格：
根据管径的不同，JDG管有20mm、25mm、32mm、40mm、50mm，根据壁厚的不同，壁厚1.6mm上下差正负0.15mm，套管壁厚1.6mm。
JDG钢导管
JDG管.热镀锌钢导管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。
技术标准JDG管.热镀锌钢导管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。
工程验收遵照中国工程建设标准化协会所制定的CECS120:2000套接紧定式钢导管(JDG管)电线管路施工及验收规程，进行工程验收。
JDG管(套接紧式镀锌钢导管、电气安装用刚性金属平导管)型号规格见表单位:mm 型号XCS1612 XCS2016 XCS2516 XCS3216 XCS4016 XCS5016 规格φ16φ20φ25φ32φ40φ50外径D 16 20 25 32 40 50外径允许偏差-0.3-0.3-0.3-0.4-0.4-0.4壁厚S 1.2 1.6 1.6 1.6 1.6 1.6壁厚允许偏差±0.12 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度L 4000 4000 4000 4000 4000 4000长度允许偏差±5.00 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00K-扣压式连接B-薄壁G-钢管kbg管应该指的是采用套接扣压式连接技术，取代传统的胶水连接或焊接施工，且无须再做跨接线的线管，而不是某个品牌，KBG管是个材质型号，和SC,G 管一样。
就是管壁薄了一点.就是穿线管子，一般用在地下层他价格比SC管便宜一点，从外观上看不同的，有一层釉彩一样的镀层！KBG钢导管经精密加工而成，双面镀铬，既美观，又有良好的防腐性能。
无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。
套接紧定式钢导管(JDG管)电线管路施工及验收规程
连接套管
螺钉及其附件
安装前应进行外观检查
且应符合下列规定
型号规格符合设计要求
管材表面有明显
不脱落的产品
标识
金属内外壁镀层均匀
完好
无剥落
锈蚀等现象
管材连接套管
及其金属附件内
外壁表面光洁
无毛刺
飞边砂眼气泡裂纹变形等缺陷
洞
沟等修补完整
套接紧定式钢导管管路
不宜直接敷设于设备或建筑物
构筑物的基础内
当必须穿过时
应另设保护管或采取其它措施
套接紧定式钢导管管路
经过建筑物的沉降缝或伸缩缝
处
应装设补偿装置
固定套接紧定式钢导管管路的预埋件
应与建筑工程同步
施工
套接紧定式钢导管管路敷设和管内配线的施工及验收
中国工程建设标准化协会标准
套接紧定式钢导管电线管路
施工及验收规程
建标
北京
中国工程建设标准化协会标准
中国工程建设标准化协会标准
主编单位
中国工程建设标准化协会电气工程委员会
配电网分委员会
批准单位
中国工程建设标准化协会
施行日期
年
月
日
北京
下列规定
直管连接时
两管口分别插入直管接头中间
紧贴凹槽处
两端
用紧定螺钉定位后
进行旋紧至螺帽脱落
弯曲连接时
弯曲管两端管口分别插入套管接头凹槽处
用紧定螺钉定位后
进行旋紧至螺帽脱落
套接紧定式钢导管管路连接处
位
JDG管及钢制接线盒盒技术要求
JDG管及钢制接线盒盒技术要求JDG管技术要求⼀、紧定式JDG钢导管1、⽣产⼚家注册资⾦不少于1000万元。
2、满⾜《套接紧定式钢导管电线管路施⼯及验收规程CECS120:2007》。
3、钢管的壁厚应均匀、⼀致，不应有折扁、裂缝、砂眼、塌陷等现象。
4、内外表⾯应光滑，不应有折叠、裂缝、搭焊、缺焊、⽑刺的现象。
5、采⽤热浸镀锌，镀锌层应均匀⼀致、完好⽆损，不得有剥落、⽓泡的现象。
6、国内⼤型钢铁⼚产品，在钢管上必须有⼚家名称、⽣产标准等标识。
7、紧定式JDG钢导管规格、外形（1）紧定式JDG钢导管规格、尺⼨需满⾜下表：紧定式JDG钢导管管材规格与允许偏差（mm）（2）标记：导管管⾝上应有“Q235”等字样、规格、⼚家，并采⽤模压技术刻在管道两端。
标志应经久耐⽤，清晰可辨。
（3）结构：导管系统的内部不得有锐利边缘、⽑刺或表⾯突出物，壁厚均匀，管⼝边缘应平整、光滑。
8、紧定式JDG钢导管质量技术要求：（1）牌号和化学成份JDG钢导管⽤钢的牌号和化学成分应符合GB/T 700所规定的⽤钢牌号Q235；化学成份的允许偏差应符合GB/T 222的有关规定（2）机械性能①机械强度：导管系统应有⾜够的机械强度。
②试验：试验后不得破碎，或不得出现⾁眼可见的裂痕。
（3）电⽓性能：导管的结构应可对易触及⾦属部件屏蔽接地。
（4）⽕焰效应：导管系统应有良好防⽕焰蔓延性能。
（5）耐腐蚀：导管内外都应有较⾼的耐腐蚀性能。
（6）电磁兼容性：导管系统应对电磁影响（发射和抗⼲扰）是不敏感的。
热浸钢管镀锌前的⼒学性能应符合GB3091-2008的规定。
（7）镀锌层①钢管内外表⾯镀锌层总重量应不⼩于500g/m2②钢内外表⾯镀锌层应完整，不允许有末镀上锌的⿊斑和⽓泡存在。
9、包装、标注及质量证明书：应符合GB2102-2006的规定。
⼆、钢制接线盒1、钢制接线盒需采⽤机械铸造，不得采⽤⼿⼯拼装2、满⾜《JBT 8593-1997 电器附件暗装⽤⾯板、调整板和安装盒》要求3、线盒材质为钢板。
套接紧定式钢导管应用
套接紧定式钢导管应用第十三项目杨志强摘要阐述套接紧定式钢导管的特点和适用性，套接紧定式钢导管在进度快的超高层住宅中的应用、施工工艺、注意事项。
关键词套接紧定式钢导管特点施工应用套接紧定式钢导管（JDG）是一种综合性能优异的新型建筑电气配线敷设用导管，国外同行业产品早在90年代初就广泛应用于建筑工程中。
99年以来，由于该产品生产技术的改进和生产规模的扩大，尤其是在施工中带来的方便，使其更广泛地应用于建筑电气工程中成为可能。
一、套接紧定式钢导管（JDG）的性能和特点套接紧定式钢导管是借鉴外国同类产品的先进技术，针对我国建筑电气施工实际情况，依照国家标准《电气安装用导管的技术要求·通用要求》（GB/T13381.1-92）和《电气安装用导管·特殊要求》（GB/T14823.1-93）开发生产的。
它采用优质Q235冷轧钢带为原料，经高频焊管机组自动焊接成型，焊缝铣平后双面镀锌，用平头机平头无毛刺。
一般定长4米，壁后1.6mm，规格有φ16--φ40五种(其管材规格如下表一)。
配套附件有直管接头、螺纹管接头、专用弯管器、接线盒、定型弯头、紧定扳手等，其中直管接头、螺纹管接头、专用弯管器为必须配套选用产品。
管、管与盒连接采用专用接头螺钉紧定连接，施工方便快捷，节省人力，提高工效；②重量轻，壁厚1.60mm , 有利于运输、下料、敷设，减轻了劳动强度；③接头中间有凹槽，连接定位准确、牢固；④不用刷防锈漆、焊条，直管连接不用跨接地线，节省辅助材料；⑤双面镀锌，防腐性能好；⑥使用范围广，明敷暗敷均可适用；⑦产品配套，工具齐全，易于控制施工质量；⑧不使用电焊机、套丝机，节约电能；⑨不用电焊、防锈，无污染，有利于环境保护。
二、套接紧定式钢导管在工程中的应用套接紧定式钢导管产品性能符合电气安装用导管的国家标准要求，且为双面镀锌，施工简捷，明敷、暗敷均可，适用性广泛。
松榆花园1#楼工程为高档外销公寓，全现浇剪力墙结构，电气功能齐全，系统复杂，管路繁多，绝大部分为主体预埋。
套接紧定式钢导管(JDG)预埋敷设安装
套接紧定式钢导管（JDG）预埋敷设施工工法GF(JG)/32062140103-06-02套接紧定式钢导管,俗称紧定管（JDG），该管由优质Q235冷轧钢带高频自动焊管机焊缝、内外壁镀锌制成。
规格有Φ16、Φ20、Φ25、Φ32、Φ40，每根长度为4M。
预埋适用壁厚为1.6MM,该线管的管内有效截面积基本等同于相应的小一个规格等级的焊接钢管的管内截面积,因而在预埋施工中,耗用量最大的SC15、SC20管均可用JDGΦ20、Φ25管替代。
该线管适用于电压等级在1KV及其以下的无特殊要求的场所，施工和验收按照中国工程建设标准化协会颁发的编号为CECS 120：2000《套接紧定式钢导管电线管路施工及验收规程》进行。
该材料施工工序少，可以有效缩短施工工期，接地电阻满足符国家标准要求，壁厚比普通焊管略小，综合成本略低于普通焊管，因而被推广应用。
北京安装工程处在新街口公务员公寓项目部就采用了该种新型材料，取得了一定的成效。
一、材料要求：1、线管（1）线管的规格、型号符合设计要求，管材表面有明显的、不脱落的产品标识，进场时附有该批材料的出厂合格证和检测报告。
（2）管材、连接套管和金属附件的内外壁镀层均匀、完好、光洁，无剥落、锈蚀、毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。
（3）具体相应规格及偏差见下表JDG镀锌钢导管管材规格表（MM）2、线管附件（1）管接头（连接套管）中心凹型槽的弧度均匀，位置正确，凹槽深度与钢导管管壁厚度一致，具体相应规格及偏差见下表。
JDG直管接头的规格（MM）（2）紧定螺钉符合产品设计要求，螺纹整洁、光滑、配合良好，顶针坚固，旋紧紧定脱落的“脖颈”尺寸准确。
具体规格及偏差见下表。
JDG紧定螺钉规格表 (MM)（3）螺纹接头、爪型螺母规格及偏差见下表。
3、铁制灯头、开关、插座线盒一般接线盒采用86H50、60、70、80镀锌方铁盒，灯位盒采用八角盒，底板可拆卸。
接线盒的壁厚≥1.0MM，敲落孔完整（与厂家定制线盒时，要保证线盒敲落孔径与JDG螺纹接头相配套），镀锌层无剥落，无变形开焊；安装面板的耳子齐全牢固，耳孔的螺纹与M4的机制螺钉配套，耳子的厚度不小于1.5MM；线盒的大小,安装孔的距离,应与所用线盒面板配套。
