(一)1.先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

2.再看施工组织,大概了解工程的具体施工情况。

3.看施工结构图和建筑图,两图结合看,整体了解工程概况。

4。

详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符.梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

6.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

7。

建筑做法是否合理,防水材料,涂料,瓷砖等(二)建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号,正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为单位,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍.”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340--350 mm ,宽约180mm--190mm)。

4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。

"其中,“]6@200”为不规范标注,应为“φ6@200”。

如何快速学会看施工图(DOC)

如何快速学会看施工图(DOC)

(一)1.先看现场平面布置图,了解工程概况及周围建筑对本工程的影响.2。

再看施工组织,大概了解工程的具体施工情况。

3.看施工结构图和建筑图,两图结合看,整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。

梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法.6.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

7.建筑做法是否合理,防水材料,涂料,瓷砖等(二)建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号,正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为单位,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明"中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍.”解读为:强度为c 的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340—-350 mm,宽约180mm--190mm)。

ﻫ4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200.”其中,“]6@200”为不规范标注,应为“φ6@200”。

工程施工图纸如何看图

工程施工图纸如何看图

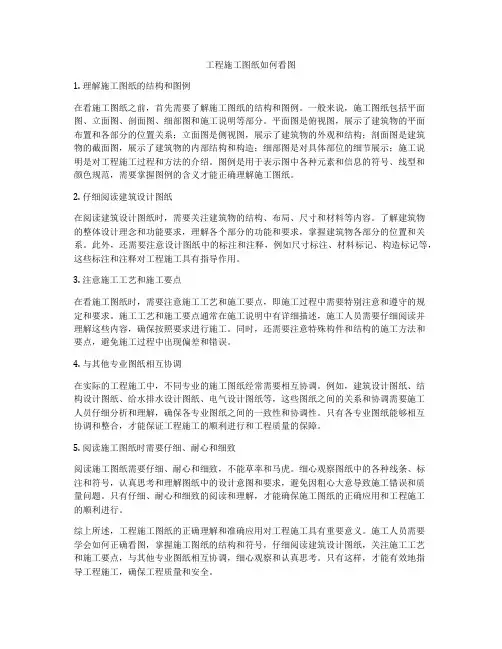

工程施工图纸如何看图1. 理解施工图纸的结构和图例在看施工图纸之前,首先需要了解施工图纸的结构和图例。

一般来说,施工图纸包括平面图、立面图、剖面图、细部图和施工说明等部分。

平面图是俯视图,展示了建筑物的平面布置和各部分的位置关系;立面图是侧视图,展示了建筑物的外观和结构;剖面图是建筑物的截面图,展示了建筑物的内部结构和构造;细部图是对具体部位的细节展示;施工说明是对工程施工过程和方法的介绍。

图例是用于表示图中各种元素和信息的符号、线型和颜色规范,需要掌握图例的含义才能正确理解施工图纸。

2. 仔细阅读建筑设计图纸在阅读建筑设计图纸时,需要关注建筑物的结构、布局、尺寸和材料等内容。

了解建筑物的整体设计理念和功能要求,理解各个部分的功能和要求,掌握建筑物各部分的位置和关系。

此外,还需要注意设计图纸中的标注和注释,例如尺寸标注、材料标记、构造标记等,这些标注和注释对工程施工具有指导作用。

3. 注意施工工艺和施工要点在看施工图纸时,需要注意施工工艺和施工要点,即施工过程中需要特别注意和遵守的规定和要求。

施工工艺和施工要点通常在施工说明中有详细描述,施工人员需要仔细阅读并理解这些内容,确保按照要求进行施工。

同时,还需要注意特殊构件和结构的施工方法和要点,避免施工过程中出现偏差和错误。

4. 与其他专业图纸相互协调在实际的工程施工中,不同专业的施工图纸经常需要相互协调。

例如,建筑设计图纸、结构设计图纸、给水排水设计图纸、电气设计图纸等,这些图纸之间的关系和协调需要施工人员仔细分析和理解,确保各专业图纸之间的一致性和协调性。

只有各专业图纸能够相互协调和整合,才能保证工程施工的顺利进行和工程质量的保障。

5. 阅读施工图纸时需要仔细、耐心和细致阅读施工图纸需要仔细、耐心和细致,不能草率和马虎。

细心观察图纸中的各种线条、标注和符号,认真思考和理解图纸中的设计意图和要求,避免因粗心大意导致施工错误和质量问题。

只有仔细、耐心和细致的阅读和理解,才能确保施工图纸的正确应用和工程施工的顺利进行。

如何快速学会看施工图(DOC)

如何快速学会看施工图(DOC)

如何快速学会看施工图施工图是建筑和工程领域中一种极其重要的文档,它不仅仅是帮助设计师将设计图变成物理建筑的工具,更是帮助工人、工头和客户理解建筑细节的工作图。

学会看施工图对于每个从事建筑和工程领域的人来说都是至关重要的,然而,不是所有人都理解如何快速阅读施工图。

下面就是一些通过简单步骤和纸笔练习来帮助你加强施工图阅读能力的技巧。

基础知识在学习如何快速阅读施工图之前,首先要了解一些基础知识。

这些知识对于正确理解和阅读施工图至关重要。

1.图例和符号:施工图中有许多符号和图例,它们代表着不同的材料和组件。

确保掌握所有图例和符号的含义。

2.缩放比例:施工图是以比例制图的。

掌握比例尺对图纸进行正确缩放。

3.单位:确定施工图的单位,以便正确理解尺寸和长度。

步骤 1:浏览图纸浏览图纸即先快速浏览一遍图纸,了解整个图纸的结构和主要元素。

这是一个让你对施工图快速熟悉的好方法。

1.查看施工图的标题,通过标题快速了解图纸类型以及具体项目信息,如建筑高度、使用类别和施工地点等。

2.研究图例和符号表,这些图例和符号代表着施工图中的物品和元素。

不同的图例和符号可能在不同的施工图中有不同的用途。

3.确定缩放比例,并浏览图纸。

步骤 2:注重细节第二步是注重施工图的所有细节,细节决定了最终建筑物的质量。

1.阅读施工图,并确认细节元素的正确性,包括尺寸、材料和方向等。

2.使用直尺和三角板等工具标注主要元素,并强调它们的相对位置。

3.使用不同的颜色和图形来标注特定元素,如管道、电线或墙面。

步骤 3:练习纸笔练习纸笔即是运用纸笔来加强你的施工图阅读能力。

1.分配一定的时间,用铅笔练习绘制一个简单的图形或结构,并用尺子进行度量。

2.在绘制的图形或结构上,练习使用各种颜色和图形标注不同部分,并为每个元素命名。

3.将图形或结构的纸张水平翻转,同时使用不同的颜色和图形来标注特定元素。

步骤 4:阅读实践要想快速学会看施工图,必须要有实践。

建议找到一些相关的施工图,按照下面的步骤阅读和理解。

施工图纸识图十个技巧

施工图纸识图十个技巧

施工图纸识图十个技巧施工图纸是建筑工程中的重要文档,它记录了建筑的各种细节和参数,是实现建筑设计方案的基础。

对于工地管理人员和工人来说,能够准确地读懂施工图纸是至关重要的。

在这里,我们介绍施工图纸识图的十个技巧,帮助您更好地理解建筑图纸。

技巧一:了解图例标记图例标记和符号是施工图纸中经常出现的重要元素,它们代表着各种不同的建筑元素。

在开始阅读图纸之前,必须对这些元素的含义有着清晰的了解。

一般来说,图例标记和符号都会在图纸右下角的图例中标明,工人在读图时一定要注意。

技巧二:了解比例尺施工图纸的比例尺是非常重要的,它可以帮助我们了解构件和结构的缩放比例。

常用的比例尺有1:50、1:100和1:200等等。

了解比例尺对于正确阅读图纸非常必要,需要花费一些时间来学习。

技巧三:注意图纸的朝向图纸的方向十分重要,在阅读图纸之前,你必须了解这些信息才能正确地解读图纸。

例如,某些图纸在将墙壁表示成等高线时,高处可以用上升箭头表示,低处可以用向下箭头表示。

如果你没有注意到图纸的方向,可能会导致你的解读产生偏差。

技巧四:注意单位转换在阅读施工图纸时,要了解单位的转换和比较。

例如,要将英寸转换为毫米,你需要了解1英寸等于多少毫米,然后将尺寸按照比例进行转换。

必须注意的是,在不同的国家和地区,可能会以不同的度量单位来表示长度,这也需要引起我们的注意。

技巧五:注意线型和线条标记在阅读施工图纸时,线型和线条标记是非常重要的。

不同的线条标记和线型可以代表不同的建筑元素,如柱子、梁、窗户、门、电线等等。

要充分了解线型和线条标记的含义,以便快速解读图纸。

技巧六:分类理解图纸大多数施工图纸包含多个层次的信息和细节,因此将图纸按照其内容进行分类是必要的。

您应该首先了解图纸中不同的层次和元素,然后计划如何分步解读图纸,以确保您正确理解了所有细节。

技巧七:多使用照片和建筑模型对于那些学习困难的人,或者是需要更直观地理解图纸的人,建筑模型和照片都是非常好的帮助工具。

如何看懂施工图

如何看懂施工图

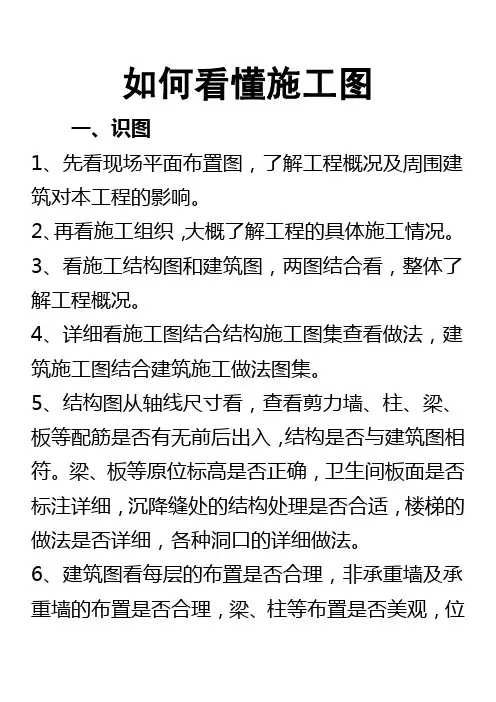

如何看懂施工图一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

2、再看施工组织,大概了解工程的具体施工情况。

3、看施工结构图和建筑图,两图结合看,整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。

梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

7、建筑做法是否合理,防水材料,涂料,瓷砖等二、建筑图纸符号大全在建筑设计图中:l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。

”解读为:强度为c 的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm,宽约180mm--190mm)。

4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。

”其中,“]6@200”为不规范标注,应为“φ6@200”。

手把手教你读懂施工图

手把手教你读懂施工图

手把手教你读懂施工图一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

2、再看施工组织,大概了解工程的具体施工情况。

34集。

567ldl表示是窗。

@表示钢筋间距Φ表示钢筋型号。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。

”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm,宽约180mm--190mm)。

4“]6510mpa678批次)的合格证,mu10贝灰砂砖(每批次)的合格证,水泥砼的测试合格证。

三、建筑图纸审查要点工程开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

(一)熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

如何快速学会看施工图(DOC)

如何快速学会看施工图(DOC)

(一)1。

先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

2.再看施工组织,大概了解工程的具体施工情况。

3。

看施工结构图和建筑图,两图结合看,整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。

梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

6.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

7。

建筑做法是否合理,防水材料,涂料,瓷砖等(二)建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号,正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为单位,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。

没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍.”解读为:强度为c 的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ,宽约180mm—-190mm).4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。

”其中,“]6@200”为不规范标注,应为“φ6@200”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。

作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。

门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

通常有线的地方就是有面的变化,再就是层高等等信息,这也是对结构荷载的取定起作用的数据。

6.建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理,结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化,剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起,又或是错层梁,或有夹层梁,短柱等。

同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。

7.节点大样图及门窗大样建筑师为了更为清晰的表述建筑物的各部分做法,以便于施工人员了解自己的设计意图,需要对构造复杂的结点绘制大样以说明详细做法,不仅要通过结点图更一步了解建筑师的构思,更要分析结点画法是否合理,能否在结构上实现,然后通过计算验算各构件尺寸是否足够,配出钢筋。

当然,有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。

门窗大样对于结构师作用不是太大,但个别特别的门窗,结构师须绘制立面上的过梁布置图,以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法,避免发生施工人员理解上的错误。

8.楼梯大样图楼梯是每一个多层建筑必不可少的部分,也是非常重要的一个部分,楼梯大样又分为楼梯各层平面及楼梯剖面图,结构师也需要仔细分析楼梯各部分的构成,是否能够构成一个整体,在进行楼梯计算的时候,楼梯大样图就是唯一的依据,所有的计算数据都是取得之楼梯大样图,所以在看楼梯大样图时也必须将梯梁,梯板厚度及楼梯结构形式考虑清晰。

结构设计1.结构设计的概念及内容:结构设计简而言之就是用结构语言来表达建筑师及其它专业工程师所要表达的东西。

结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素。

包括基础,墙,柱,梁,板,楼梯,大样细部等等。

然后用这些结构元素来构成建筑物或构筑物的结构体系,包括竖向和水平的承重及抗力体系。

把各种情况产生的荷载以最简洁的方式传递至基础。

结构设计的内容由上可知为:基础的设计。

上部结构的设计和细部设计。

2.结构设计的阶段:结构设计的阶段大体可以分为三个阶段,结构方案阶段,结构计算阶段和施工图设计阶段。

方案阶段的内容为:根据建筑的重要性,建筑所在地的抗震设防烈度,工程地质勘查报告,建筑场地的类别及建筑的高度和层数来确定建筑的结构形式(例如,砖混结构,框架结构,框剪结构,剪力墙结构,筒体结构,混合结构等等以及由这些结构来组合而成的结构形式)。

确定了结构的形式之后就要根据不同结构形式的特点和要求来布置结构的承重体系和受力构件。

结构计算阶段的内容为:一:荷载的计算。

荷载包括外部荷载(例如,风荷载,雪荷载,施工荷载,地下水的荷载,地震荷载,人防荷载等等)和内部荷载(例如,结构的自重荷载,使用荷载,装修荷载等等)上述荷载的计算要根据荷载规范的要求和规定采用不同的组合值系数和准永久值系数等来进行不同工况下的组合计算。

二:构件的试算。

根据计算出的荷载值,构造措施要求,使用要求及各种计算手册上推荐的试算方法来初步确定构件的截面。

三:内力的计算,根据确定的构件截面和荷载值来进行内力的计算,包括弯矩,剪力,扭矩,轴心压力及拉力等等。

三:构件的计算。

根据计算出的结构内力及规范对构件的要求和限制(比如,轴压比,剪跨比,跨高比,裂缝和挠度等等)来复核结构试算的构件是否符合规范规定和要求。

如不满足要求则要调整构件的截面或布置直到满足要求为止。

施工图设计阶段的内容为:根据上述计算结果,来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。

3.各设计阶段的基本方法:根据方案阶段的主要内容,其基本方法就是根据各种结构形式的适用范围和特点来确定结构应该使用的最佳结构形式,这要看规范中对于各种结构形式的界定和工程的具体情况而定,关键是清楚各种结构形式的极限适用范围。

还要考虑合理性和经济性。

在结构计算阶段,就是根据方案阶段确定的结构形式和体系,依据规范上规定的具体的计算方法来进行详细的结构计算,规范上的方法有多种,关键是结合工程的实际情况来选择合适的计算方法,以楼板为例,就有弹性计算法,塑性计算法及弹塑性计算法。

所以选择符合工程实际的计算方法是合理的结构设计的前提,是十分重要的。

在施工图设计阶段,就是根据结构计算的结果来用结构语言表达在图纸上。

首先表达的东西要符合结构计算的要求,同时还要符合规范中的构造要求,最后还要考虑施工的可操作性。

这就要求结构设计人员对规范要很好的理解和把握。

另外还要对施工的工艺和流程有一定的了解。

这样设计出的结构,才会是合理的结构。

4.规范、手册及标准图集在具体工作中的应用:结构设计的准则和依据就是各种规范和标准图集。

在进行不同结构型式的设计时必须要紧扣不同的规范,但这些规范又都是相互联系密不可分的。

在不同的工程中往往会使用多种规范,在一个工程确定了结构形式后,首先要根据《建筑结构可靠度设计统一标准》来确定建筑的可靠度和重要性;然后再根据《中国地震动参数区划图》,《建筑抗震设防分类标准》《建筑抗震设计规范》确定建筑在抗震设防方面的规定和要求,在荷载的取值时要按照《建筑结构荷载规范》来确定,这是建筑总体需要运用的规范。

在工程的具体设计方面,涉及到砌体部分的要遵循《砌体结构设计规范》的规定;涉及到混凝土部分的要遵循《混凝土结构设计规范》的规定;涉及到钢筋部分的要遵循《钢筋焊接及验收规程》和《钢筋机械连接通用技术规程》的规定;在基础部分的设计时需要遵循的是《建筑地基基础设计规范》的规定。

最后在结构绘图时则要符合《建筑结构制图标准》的要求。

在各种结构设计手册中,给出了该结构形式设计的原理,方法,一般规定和计算的算例以及用来直接选用的各种表格。

这对于深刻理解和具体设计各种结构形式具有良好的指导作用。

我们推荐最好能参照设计手册来手算典型的结构形式。

标准图集是依据规范来制定的国家和省市地方统一的设计标准和施工做法构造。

不同的结构形式有不同的标准图集。

设计中常用的有,结构绘图时采用:平法制图(03G101-1),砌体中的钢筋混凝土过梁采用:过梁(L03G303),砖混结构抗震构造详图采用:L03G313,钢筋混凝土结构抗震构造详图采用:L03G323,地沟及盖板采用:02J331。

需要说明的是,在选用标准图集时一定要根据具体工程的实际情况来酌情选用,必要时应说明选用的页号和图集号,不可盲目采用。

总之,结构设计是个系统的,全面的工作。

需要扎实的理论知识功底,灵活创新的思维和严肃认真负责的工作态度。

千里之行始于足下,设计人员要从一个个基本的构件算起,做到知其所以然,深刻理解规范和规程的含义,并密切配合其它专业来进行设计。

在工作中应事无巨细,应善于反思和总结工作中的经验和教训。

1,看懂建筑图结构设计,就是对建筑物的结构构造进行设计,首先当然要有建筑施工图,还要能真正看懂建筑施工图,了解建筑师的设计意图以及建筑各部分的功能及做法,建筑物是一个复杂物体,所涉及的面也很广,所以在看建筑图的同时,作为一个结构师,需要和建筑,水电,暖通空调,勘察等各专业进行咨询了解各专业的各项指标。

在看懂建筑图后,作为一个结构师,这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了.2,建模(以框架结构为例)(关键)当结构师对整个建筑有了一定的了解后,可以考虑建模了,建模就是利用软件,把心中对建筑物的构思在电脑上再现出来,然后再利用软件的计算功能进行适当的调整,使之符合现行规范以及满足各方面的需要.现在进行结构设计的软件很多,常用的有PKPM,广厦,TBSA等,大致都差不多。

这里不对软件的具体操作做过多的描述,有兴趣的可以看看,每个软件的操作说明书(好厚好厚的,买起来会破产)。

每个软件都差不多,首先要建轴网,这个简单,反正建筑已经把轴网定好了,输进去就行了,然后就是定柱截面及布置柱子。

柱截面的大小的确定需要一定的经验,作为新手,刚开始无法确定也没什么,随便定一个,慢慢再调整也行。
