CAD倒角标注方法
如下图左侧C2
1、在状态栏输入LE，回车
2、按顺序指定A、B、C点
3、状态栏提示输入文字宽度，默认则直接回车
4、状态栏提示输入注释文字的第一行，输入文字，回车
5、不用输第二行文字，直接回车
第二种方法：
如下图右侧C2
1、在状态栏输入dim，回车
2 、在状态栏输入L，回车
3、按顺序指定A、B、C三点
4、状态栏提示输入文字，输入C2,回车
1、菜单：标注-多重引线
2、2、指定A、B两点
3、在弹出的多行文字框中输入C2
第四种方法：
1、使用对齐标注来标注，指定两点后别急着确定数字位置
2、在输入T，命令栏内输入C2
3、确定标注位置
4、命令栏输入分解X，选择标注，回车
5、删除多余线段
第五种方法：
1、直接用直线L画出引线
2、用多行文字输入文字。

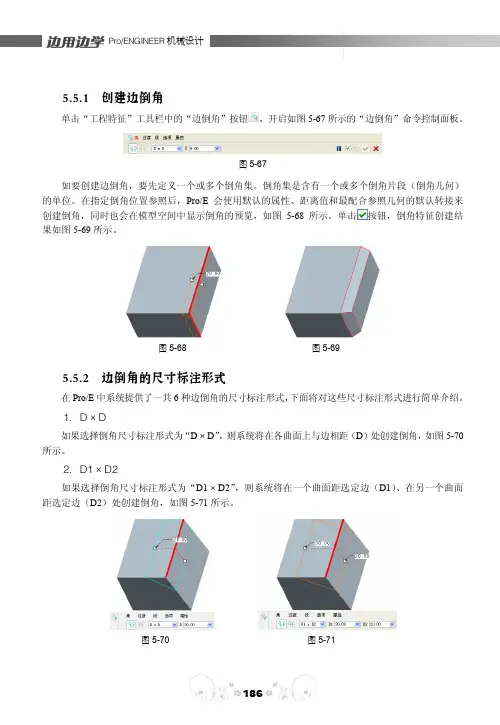

5.5.2 边倒角的尺寸标注形式[共2页]
![5.5.2 边倒角的尺寸标注形式[共2页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/e2b7cc5aa0116c175e0e4841.webp)
Pro/ENGINEER机械设计
186
5.5.1 创建边倒角
单击“工程特征”工具栏中的“边倒角”按钮，开启如图5-67所示的“边倒角”命令控制面板。
图5-67
如要创建边倒角，要先定义一个或多个倒角集。
倒角集是含有一个或多个倒角片段（倒角几何）的单位。
在指定倒角位置参照后，Pro/E会使用默认的属性、距离值和最配合参照几何的默认转接来创建倒角，同时也会在模型空间中显示倒角的预览，如图5-68所示。
单击按钮，倒角特征创建结果如图5-69所示。
图5-68 图5-69
5.5.2 边倒角的尺寸标注形式
在Pro/E中系统提供了一共6种边倒角的尺寸标注形式，下面将对这些尺寸标注形式进行简单介绍。
1．D × D
如果选择倒角尺寸标注形式为“D × D”，则系统将在各曲面上与边相距（D）处创建倒角，如图5-70所示。
2．D1 × D2
如果选择倒角尺寸标注形式为“D1 × D2”，则系统将在一个曲面距选定边（D1）、在另一个曲面距选定边（D2）处创建倒角，如图5-71所示。
图5-70 图5-71。
倒角标注标识的说明
机械小常识之一
关于倒角标注标识的说明
生产、工作中有时大家对倒角标识、标注不太清楚，现做如下说明，供大家参考和学习。
倒角标注常用形式有三种，例如以C5、5×30º、5 ×45º为例，阐述各种标注的含义。
1、C指直倒角，用于两倒角边垂直的情况下，其默认角度为45º（标注时自动省略），标注为C5。
即在两倒角边垂直的情况下，C5与5×45º概念相同。
(见附图①、②)
2、 5 ×45º、5×30º中，5指沿尺寸轴向的宽度为5mm，45º、30º为轴向与倒角边的夹角。
(见附图①、②、③、④)
3、当尺寸5不好测量，需测量倒角斜边时，其长度
L (当倒角为45º时)
(当倒角为30º时)
(见附图①、②、③、④)
4、当两倒角边不垂直的情况下（不常见），标注方法见附图⑤、⑥。
技术部
2011年6月29日
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
CAD倒角标注方法
CAD倒角标注方法CAD（计算机辅助设计）软件可以帮助工程师和设计师在设计过程中进行效率和准确性的提升，其中一项重要的任务是对模型进行倒角标注。
倒角标注是为了在设计中添加或修饰圆角和倒角等几何特征，以提高产品的外观和性能。
在CAD软件中，有多种方法可以进行倒角标注。
下面将介绍几种常用的方法。
第一种方法是直接在CAD软件中使用倒角工具进行标注。
倒角工具通常是预设的，用户可以根据需要选择不同的倒角半径，并直接在模型上应用倒角。
这种方法非常简单，适用于简单的几何形状或需要快速标注倒角的情况。
但是，这种方法只能在已经完成的模型上应用倒角，无法在设计的早期阶段进行倒角标注。
第二种方法是使用CAD软件中的边界特征工具进行倒角标注。
边界特征工具可以根据用户的要求自动在模型的边界上添加倒角。
用户可以选择要添加倒角的边界，并指定倒角的半径和形状等参数。
这种方法可以在设计的早期阶段进行倒角标注，并且可以根据需要灵活地调整倒角的位置和大小。
第三种方法是使用CAD软件中的组件模型进行倒角标注。
组件模型是指在CAD软件中创建和保存的可以重复使用的模块。
用户可以创建和调整组件模型，然后将其应用于不同的设计中。
在设计过程中，用户可以直接在组件模型上进行倒角标注，然后将其复制和粘贴到需要进行倒角标注的位置。
这种方法可以提高设计的效率和一致性，并且可以在整个设计中保持倒角的一致性。
除了上述的倒角标注方法，还有一些其他的技巧和注意事项可以帮助用户更好地进行倒角标注。
首先，倒角标注的大小要根据设计的需求进行选择。
倒角的半径越大，产品的外观越圆润，但是也会增加材料成本和制造难度。
因此，用户需要在外观和成本之间进行平衡，并根据实际需要进行选择。
其次，倒角标注时需要考虑设计的特殊要求。
例如，在一些需要拆卸或组装的设计中，倒角的形状和位置可能需要特别考虑，以确保装配的顺利进行。
在这种情况下，用户可以使用CAD软件中的装配工具来模拟和验证倒角的效果。
CAD实体倒角技巧分享
CAD实体倒角技巧分享1.倒角类型选择CAD软件一般提供了多种不同类型的倒角工具，比如圆角、斜面、三角形倒角等。
在选择倒角工具时，需要考虑实体模型的形状和需要实现的效果。
-圆角：适用于边缘不规则、曲线边缘的实体倒角。
通过选择边缘，并指定圆角半径，软件会自动在边缘处创建圆角。
-斜面：适用于边缘平行的实体倒角。
通过选择边缘和指定斜面角度，软件会自动在边缘处创建斜面。
-三角形倒角：适用于实体模型的边缘角度变化较大的地方，可以通过选择两边并指定第三边的长度，软件会自动在边缘处创建三角形倒角。
2.倒角顺序在进行实体倒角时，需要注意倒角的顺序。
通常情况下，应先倒角边缘最外层的边，然后再倒角内层的边。
这样可以避免由于内层边的倒角而使得外层边的倒角无法正常创建。
3.倒角深度倒角深度是指倒角边缘的宽度或者厚度。
在进行倒角操作时，需要指定倒角的深度，以控制倒角边缘的大小。
通常情况下，倒角深度不宜过大，否则可能会影响模型的结构和强度。
4.模型细节保留在进行实体倒角时，需要注意保留模型的细节。
有些模型可能存在特殊的边缘形状或者细节，这时可以通过选择需要倒角的边缘进行倒角，然后手动调整边缘的形状，以保留模型的细节。
5.倒角特殊处理在一些特殊情况下，倒角操作可能会出现一些问题，比如倒角边缘过小、倒角边缘无法完全连接等。
这时可以通过先粘合边缘，将边缘合并成一个实体，然后再进行倒角操作。
另外，倒角操作还可以通过添加边缘或者调整边缘的形状来解决问题。
6.倒角参数调整在进行实体倒角时，一些CAD软件提供了倒角参数的调整功能，可以根据需要进行调整。
比如，可以调整倒角半径、斜面角度、三角形边长等参数，以实现所需的倒角效果。
7.倒角错误处理在进行实体倒角时，有时会出现一些错误，比如倒角部分无法生成、倒角边缘不光滑等。
这时可以通过重新选择边缘、调整倒角参数、修改模型等方式来解决问题。
如果问题较为复杂，可以参考CAD软件的帮助文档或者向CAD软件厂商寻求帮助。
怎样标注cad图形斜角的尺寸
怎样标注cad图形斜角的尺寸
斜角其实就是cad图形的倒角，每次给图形倒角完了都会进行标注。
其实这个也不算太难，下面就让小编告诉你怎样标注cad图形斜角的尺寸的方法，一起学习吧。
标注cad图形斜角的尺寸的方法
首先打开CAD软件，选择菜单栏中的"标注"。
再选择子选项中的对齐，选择所要标注斜线的第一端点。
再选择所要标注直线的第二端点。
拉出标注线，可以看到，对齐标注即标注线与所要标注线平行。
使用命令 dal，也可以快速的选择对其标注功能。
倒角标注方法

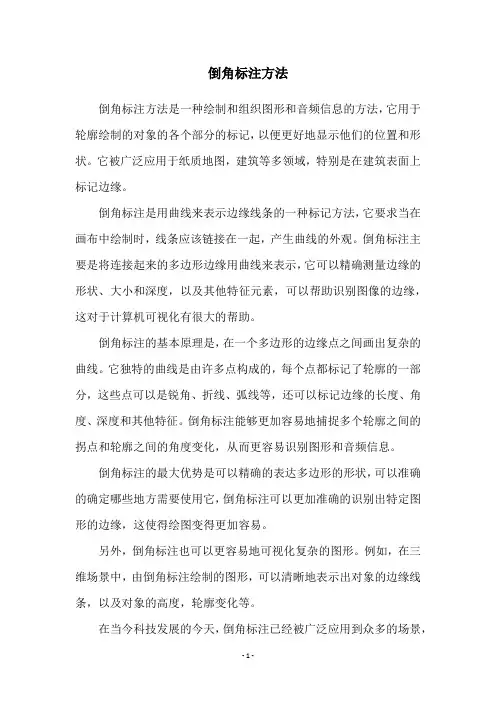

倒角标注方法倒角标注方法是一种绘制和组织图形和音频信息的方法，它用于轮廓绘制的对象的各个部分的标记，以便更好地显示他们的位置和形状。
它被广泛应用于纸质地图，建筑等多领域，特别是在建筑表面上标记边缘。
倒角标注是用曲线来表示边缘线条的一种标记方法，它要求当在画布中绘制时，线条应该链接在一起，产生曲线的外观。
倒角标注主要是将连接起来的多边形边缘用曲线来表示，它可以精确测量边缘的形状、大小和深度，以及其他特征元素，可以帮助识别图像的边缘，这对于计算机可视化有很大的帮助。
倒角标注的基本原理是，在一个多边形的边缘点之间画出复杂的曲线。
它独特的曲线是由许多点构成的，每个点都标记了轮廓的一部分，这些点可以是锐角、折线、弧线等，还可以标记边缘的长度、角度、深度和其他特征。
倒角标注能够更加容易地捕捉多个轮廓之间的拐点和轮廓之间的角度变化，从而更容易识别图形和音频信息。
倒角标注的最大优势是可以精确的表达多边形的形状，可以准确的确定哪些地方需要使用它，倒角标注可以更加准确的识别出特定图形的边缘，这使得绘图变得更加容易。
另外，倒角标注也可以更容易地可视化复杂的图形。
例如，在三维场景中，由倒角标注绘制的图形，可以清晰地表示出对象的边缘线条，以及对象的高度，轮廓变化等。
在当今科技发展的今天，倒角标注已经被广泛应用到众多的场景，比如地图的制作、建筑的图解等，它能够帮助更容易的绘制复杂的图形，以及更准确的捕捉图形的特征。
它也成为了视觉识别和图像处理的重要工具，在学习和研究中起到了重要作用。
总之，倒角标注是一种非常有用的绘制和组织图形和音频信息的方法，它可以帮助我们更轻松的绘制复杂的图形，以及更准确的捕捉图形的特征，它被广泛应用于多个场景，也是视觉识别和图像处理的重要工具。
CAD如何给图形进行倒角
3.执行修改面板中的倒角命令。
4.选择距离“d"选项，回车。
5.输入第一个距离参数为435，然后回车。
6.输入第二个距离参数为446，回车
7.选择多个“m”选项，回车。
8.依次选择两条直线编整理的cad如何给图形进行倒角的方法希望能帮到大家
CAD如何给图形进行倒角
倒角是很多CAD图形里面都带的有的，特别是一些机械图形上。那么大家知道CAD如何给图形进行倒角吗?下面是店铺整理的CAD如何给图形进行倒角的方法，希望能帮到大家!
CAD给图形进行倒角的方法
1.打开AutoCAD软件.
cad倒角的多种用法
cad倒角的多种用法
CAD倒角是一种常用于制造、设计和机械工程中的操作，其
目的是在物体的边缘处创造一个斜角或圆角。
CAD软件通常
提供了多种倒角的方法和工具，以下是其中几种常见的用法：
1. 边缘倒角：这是最常见的倒角类型，将物体的边缘切割成一个斜角或圆角。
在CAD软件中，可以使用倒角工具指定边缘
的起点和终点，然后选择斜角或圆角，并指定斜角或圆角的半径。
2. 孔倒角：当需要在孔的边缘创建一个圆角或斜角时，可以使用孔倒角工具。
在CAD软件中，可以选择孔的边缘，并使用
倒角操作指定圆角或斜角的半径。
3. 面倒角：当需要在物体的平面上创建一个斜角或圆角时，可以使用面倒角工具。
在CAD软件中，可以选择一个或多个面，并使用倒角操作指定斜角或圆角的半径。
4. 对称倒角：有时需要在物体的两个相对边缘上同时创建倒角。
在CAD软件中，可以使用对称倒角工具选择两个相对边缘，
并指定斜角或圆角的半径。
5. 多段倒角：对于较复杂的物体，可能需要在边缘上创建多个连续的倒角。
在CAD软件中，可以使用多段倒角工具指定多
个连续的倒角，并分别指定每个倒角的半径。
这些是CAD倒角的几种常见用法，具体使用哪种方法取决于
设计需求和CAD软件的功能。
随着不断的进步和发展，CAD 软件提供的倒角工具将越来越强大和多样化，以满足不同行业和应用的需求。
怎样在CAD中标注倒角
怎样在CAD中标注倒角
CAD/CAM技术及计算机网络技术的发展，改变了现有工业的运作模式，促进了全球化设计与生产浪潮，使得产品开发涉及的领域和人员发生了变化，从而形成了网络化几何造型技术。
如何正确在CAD 中标注倒角呢?下面店铺给你们整理了一些方法步骤。
希望对你们有帮助。
CAD中标注倒角的方法/步骤：
1CAD中最常见的一种倒角标注方法，另外图二这种也有部分公司在用
2首先需要用到引线工具快捷键LE,也可以在“标注”中找到“引线”
3按提示输入三个点，对应的就是这三个点，后面有要求文字输入，不建议输入
4输入的效果是这样的，当然也可以改成这样，但总体来说，不实用
5然后是文字的输入，一般的我们直接复制出任意一个其它标注，用X直接打散，其它删掉，留下文字
6把文字复制过来，更改成需要的值。
CAD中的倒角与倾斜技巧
CAD中的倒角与倾斜技巧倒角和倾斜是CAD软件中常用的功能，它们可以用来改进设计的外观和功能。
在本文中，我们将介绍CAD中的倒角和倾斜技巧，帮助读者更好地掌握这些功能。
倒角是指在物体边缘或角落创建一个斜面，以减少物体边缘的尖锐度。
在CAD中，倒角功能可以通过一系列操作来实现。
首先，选择要倒角的物体或对象，然后选择倒角命令。
接下来，输入倒角距离，这决定了倒角的大小。
最后，选择要倒角的边缘或角落，CAD软件将自动创建倒角。
这种方式非常方便，可以快速实现倒角效果。
倒角技巧的关键在于选择合适的倒角距离。
一般来说，倒角距离应该根据物体的尺寸和用途来确定。
如果倒角太小，可能无法起到明显的效果；如果倒角太大，可能会导致物体边缘过于圆滑，不符合设计要求。
因此，在使用倒角技巧时，要根据实际情况选择合适的倒角距离。
倾斜是指改变物体表面的倾斜角度，使其在某一方向上倾斜。
倾斜功能常用于设计斜面、坡度等。
在CAD中，倾斜功能可以通过倾斜命令来实现。
首先，选择要倾斜的物体或对象，然后选择倾斜命令。
接下来，输入倾斜角度和倾斜方向，CAD软件将自动将物体倾斜。
这种方式非常灵活，可以根据需要随时调整倾斜角度和方向。
倾斜技巧的关键在于选择合适的倾斜角度和方向。
一般来说，倾斜角度应该根据设计要求和物体的需求来确定。
如果倾斜角度太小，可能无法满足设计要求；如果倾斜角度太大，可能会导致物体倾斜过度，不符合实际需求。
因此，在使用倾斜技巧时，要根据具体情况选择合适的倾斜角度和方向。
此外，倒角和倾斜还可以结合使用，以实现更复杂的设计效果。
例如，可以先进行倒角操作，然后再进行倾斜操作，以使物体具有更好的外观和功能。
在实际操作中，可以通过多次调整和修改来达到理想的效果。
CAD软件提供了丰富的工具和功能，让设计师可以随意创造和改进。
总之，倒角和倾斜是CAD中常用的功能，它们可以用来改善设计的外观和功能。
倒角通过创建斜面来减少尖锐度，倾斜通过改变物体的倾斜角度和方向来增加设计的灵活性。
