新型二维半导体材料——黑磷
黑磷的结构及杂化方式
黑磷的结构及杂化方式引言黑磷是近年来备受关注的一种二维材料，它具有特殊的结构和优异的性质，在光电子学、能源储存、催化剂等领域有着广阔的应用前景。
本文将介绍黑磷的结构特征，并探讨其常见的杂化方式。
1. 黑磷的结构黑磷是一种由磷原子构成的二维材料，具有层状结构。
每个黑磷单层由一系列连接的六角形磷环组成，其中相邻环之间的共用原子形成了键合。
这种结构使得黑磷具有很高的柔韧性和可调控的带隙。
2. 黑磷的杂化方式黑磷可以通过多种方式进行杂化，其中最常见的方式包括顶部吸附、化学修饰和外部层覆盖。
2.1 顶部吸附顶部吸附是将其他原子或分子吸附到黑磷表面的一种方式。
这种方式可以改变黑磷的物理和化学性质。
例如，吸附金属原子可以调节黑磷的导电性，吸附有机分子可以增加其化学反应活性。
顶部吸附还可以用于制造传感器、催化剂等应用。
2.2 化学修饰化学修饰是通过在黑磷上引入新的化学基团来改变其性质。
这可以通过化学反应在黑磷表面引入新的官能团。
化学修饰可以调控黑磷的化学反应活性、稳定性和界面亲和性。
2.3 外部层覆盖外部层覆盖是指在黑磷表面添加另一层材料来增强其性能。
例如，通过在黑磷表面覆盖一层氧化物，可以增加其稳定性和光学特性。
外部层覆盖还可以用于修饰黑磷表面的光电性能，用于制备光电器件。
3. 应用前景黑磷的结构特征和杂化方式为其在各个领域的应用提供了广阔的前景。
在光电子学领域，黑磷的能带结构可以调控其电子能级，使其在光电器件中发挥重要作用。
由于黑磷具有可调控的带隙，因此可以用于制备光电转换器件、光探测器等。
在能源储存领域，通过吸附或化学修饰，黑磷的电子传输性能得到了显著提升。
黑磷可用作锂离子电池、超级电容器和储氢材料等。
在催化剂领域，黑磷具有高比表面积和丰富的表面活性位点，可以作为催化剂载体或直接参与催化反应。
通过杂化方式的调控，黑磷可以用于制备高效的催化剂，应用于水分解、二氧化碳还原和氧还原反应等。
结论黑磷作为一种新型的二维材料，具有独特的结构和优越的性质。
新型二维半导体资料-黑磷
• 引言 • 黑磷的基本性质 • 黑磷的制备方法 • 黑磷在电子器件中的应用 • 黑磷在生物医学领域的应用 • 黑磷的挑战与前景 • 结论
01
引言
黑磷的发现与特性
发现
黑磷是在2014年被发现的一种新型 二维半导体材料，具有优异的电学和 光学性能。
特性
黑磷具有高电子迁移率、良好的热稳 定性和化学稳定性，以及优异的光电 性能，在微电子、光电子和新能源等 领域具有广阔的应用前景。
需要进一步研究的问题
黑磷的稳定性问题
黑磷在空气中容易氧化，影响其稳定性和实际应用。需要 深入研究如何提高黑磷的稳定性，以及探索其在不同环境 下的稳定性表现。
黑磷的可扩展性制备问题
目前黑磷的制备方法主要采用剥离法，难以实现大规模生 产和应用。需要研究新的制备方法，提高黑磷的可扩展性 和产量。
黑磷与其他材料的复合问题
为了拓展黑磷的应用领域，需要研究黑磷与其他材料的复 合结构和性能，探索其在异质结构中的功能协同作用。
THANKS
感谢观看
04
黑磷在电子器件中的应用
场效应晶体管
总结词
黑磷具有优异电子传输性能和稳定性，使其成为制造高性能场效应晶体管的理想材料。
详细描述
黑磷场效应晶体管具有较高的开关比、低功耗和良好的热稳定性，适用于制造微电子设 备和集成电路。黑磷晶体管的优异性能使其在物联网、智能传感器等领域具有广阔的应
用前景。
太阳能电池
黑磷的制备方法
直接剥离法
总结词
直接剥离法是一种简单而直接的方法，通过施加机械力将块体黑磷材料逐层剥 离，得到二维黑磷片层。
详细描述
该方法利用机械力对块体黑磷材料进行剥离，如使用胶带或机械摩擦等方式， 使黑磷片层从块体中分离出来。这种方法操作简单，但得到的二维黑磷片层尺 寸较小，且厚度不易控制。
黑磷纳米片红外光谱峰
黑磷纳米片红外光谱峰
黑磷纳米片（BPNSs）是一种具有特殊性质的新型二维半导体材料，具有直接带隙结构和高载流子迁移率等特点。
在红外光谱分析中，黑磷纳米片可以表现出特定的红外吸收峰，这些峰位主要与黑磷纳米片的结构和组成有关。
由于黑磷纳米片具有二维结构，其红外光谱峰通常表现出较宽的峰形，这是由于黑磷纳米片的振动模式与自由磷原子相比发生了变化。
在黑磷纳米片的红外光谱中，常见的峰位主要位于1000-2000 cm^-1和3000-4000 cm^-1范围内。
其中，1000-2000 cm^-1范围内的峰主要与黑磷纳米片的P-P键振动有关，而3000-4000 cm^-1范围内的峰则与P-H键振动有关。
总之，黑磷纳米片在纳米尺度下的红外光谱特性可能会因其尺寸、形貌和表面修饰等因素而发生变化。
因此，在实际应用中，需要对黑磷纳米片进行详细的红外光谱分析，以了解其具体的光谱特性。
2024年黑磷市场环境分析
2024年黑磷市场环境分析1. 引言黑磷，也被称为磷砷术，是一种具有广泛应用前景的二维材料。
近年来，由于其独特的电子、热学和光学性质，黑磷在能源存储、光电子器件和生物医学领域引起了广泛的研究兴趣。
本文将对黑磷市场环境进行分析，以期为相关产业提供参考。
2. 黑磷市场规模与趋势根据市场调研数据显示，黑磷市场正不断壮大。
预计到2025年，全球黑磷市场规模将超过10亿美元。
这种快速增长的趋势主要得益于黑磷在能源领域的广泛应用。
黑磷具有优异的电子传输性能和理想的禁带宽度，使其在锂离子电池和太阳能电池等能源存储和转换设备中有着广阔的应用前景。
3. 黑磷市场竞争情况目前，黑磷市场的竞争程度较低。
由于黑磷的制备较为复杂，技术门槛较高，市场上的黑磷供应商相对较少。
然而，随着黑磷应用范围的不断扩大，预计竞争将逐渐加剧。
已有的黑磷供应商将面临新进入者和替代品的竞争压力。
4. 黑磷市场风险与挑战尽管黑磷具有广阔的市场前景，但在实际应用中仍存在一些挑战和风险。
首先，黑磷的制备成本较高，导致产品价格上升，限制了其市场竞争力。
其次，黑磷在稳定性和可操作性方面仍存在一些问题，需要进一步解决。
此外，政策和法规的变动也可能对黑磷产业造成一定的不确定性。
5. 黑磷市场前景分析尽管黑磷面临一些挑战和风险，但其在能源存储、光电子器件和生物医学领域的广泛应用前景仍然值得期待。
随着技术的发展和成本的降低，黑磷的市场份额有望进一步增加。
此外，黑磷的独特性质还为其在半导体器件和传感器等领域开拓出更广阔的市场空间。
6. 结论综上所述，黑磷市场正处于快速增长阶段。
尽管市场竞争程度较低，但随着技术的成熟和应用范围的扩大，竞争压力将逐渐增加。
面临的挑战包括制备成本高、稳定性问题以及政策不确定性等。
然而，黑磷在能源存储、光电子器件和生物医学领域的广泛应用前景使其市场前景依然看好。

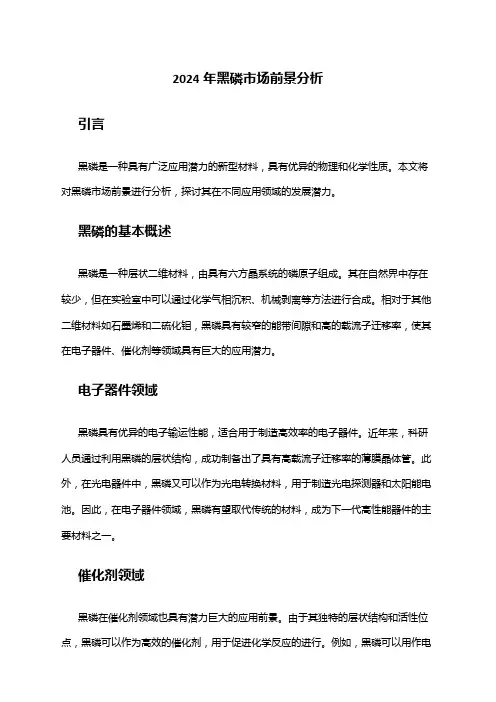

2024年黑磷市场前景分析
2024年黑磷市场前景分析引言黑磷是一种具有广泛应用潜力的新型材料，具有优异的物理和化学性质。
本文将对黑磷市场前景进行分析，探讨其在不同应用领域的发展潜力。
黑磷的基本概述黑磷是一种层状二维材料，由具有六方晶系统的磷原子组成。
其在自然界中存在较少，但在实验室中可以通过化学气相沉积、机械剥离等方法进行合成。
相对于其他二维材料如石墨烯和二硫化钼，黑磷具有较窄的能带间隙和高的载流子迁移率，使其在电子器件、催化剂等领域具有巨大的应用潜力。
电子器件领域黑磷具有优异的电子输运性能，适合用于制造高效率的电子器件。
近年来，科研人员通过利用黑磷的层状结构，成功制备出了具有高载流子迁移率的薄膜晶体管。
此外，在光电器件中，黑磷又可以作为光电转换材料，用于制造光电探测器和太阳能电池。
因此，在电子器件领域，黑磷有望取代传统的材料，成为下一代高性能器件的主要材料之一。
催化剂领域黑磷在催化剂领域也具有潜力巨大的应用前景。
由于其独特的层状结构和活性位点，黑磷可以作为高效的催化剂，用于促进化学反应的进行。
例如，黑磷可以用作电催化剂，用于催化水分解产生氢气。
此外，黑磷还可以作为电催化剂，用于催化二氧化碳的还原反应，促进可持续能源的制备。
这些应用领域的开发将推动黑磷在催化剂领域的市场需求进一步增加。
生物医药领域黑磷在生物医药领域也有着广阔的应用前景。
黑磷具有良好的生物相容性和生物降解性，可以用于制备生物传感器和药物传递系统。
同时，黑磷的光电特性使其能够用于生物成像和光热治疗等领域。
近年来，科研人员已经成功地将黑磷应用于肿瘤治疗，并取得了一定的研究进展。
随着对黑磷在生物医药领域的研究不断深入，相信其在治疗癌症、诊断疾病等方面的应用前景将更加广阔。
结论综上所述，黑磷作为一种新型材料，在电子器件、催化剂和生物医药领域具有广阔的应用前景。
随着相关技术的不断发展，预计黑磷市场规模将持续扩大。
然而，目前黑磷的合成方法和制备工艺还存在一些困难和挑战，需要进一步的研究和改进。
《二维单层黑磷结构中带间隧穿的研究》范文
《二维单层黑磷结构中带间隧穿的研究》篇一一、引言随着纳米科技和材料科学的飞速发展，二维材料因其独特的物理和化学性质，在电子器件、光电器件等领域展现出巨大的应用潜力。
黑磷（Black Phosphorus，简称BP）作为一种典型的二维材料，因其直接带隙、高载流子迁移率以及可调谐的电子性质，近年来备受关注。
本篇论文将主要研究二维单层黑磷结构中的带间隧穿现象，以期为进一步理解和利用其特性提供理论依据。
二、二维单层黑磷的结构与性质二维单层黑磷具有独特的层状结构和电子性质。
其层内通过共价键连接，层间则通过范德华力相互作用。
由于层内和层间的不同相互作用，黑磷具有了优异的电子传输性能和光电效应。
此外，其带隙可随层数变化而变化，使得黑磷在光电器件和电子器件中具有广泛的应用前景。
三、带间隧穿的基本理论带间隧穿是一种量子力学现象，指电子在能级间通过隧道效应进行跃迁。
在半导体材料中，带间隧穿对电子输运、光电转换等过程具有重要影响。
在二维单层黑磷中，由于能级的特殊排列和电子态的分布，带间隧穿现象尤为显著。
四、二维单层黑磷中带间隧穿的研究方法与结果本研究采用密度泛函理论（DFT）和紧束缚模型等方法，对二维单层黑磷的电子结构、能带结构以及带间隧穿过程进行了深入研究。
首先，我们通过DFT计算得到了二维单层黑磷的电子结构和能带结构。
结果表明，黑磷具有直接带隙，且带隙大小随层数变化。
此外，我们还发现黑磷的能级排列有利于电子在带间进行隧穿跃迁。
其次，我们利用紧束缚模型对带间隧穿过程进行了模拟。
结果表明，在特定条件下，电子能够在不同能级间实现隧穿跃迁，且隧穿概率与能量、动量等量子态有关。
这一发现为进一步理解黑磷的电子输运和光电转换机制提供了理论依据。
五、讨论与展望本研究表明，二维单层黑磷中存在显著的带间隧穿现象。
这一现象对黑磷在电子器件、光电器件等领域的应用具有重要意义。
未来，我们可以进一步研究黑磷的能级结构和电子态分布，探索更多可能的带间隧穿机制。
黑磷晶体结构
黑磷晶体结构
黑磷是一种二维材料，由于其独特的晶体结构和优异的电学性能，被广泛研究和应用于电子器件、光电器件、催化剂等领域。
黑磷晶体结构是黑磷优异性能的基础，下面我们来详细了解一下黑磷晶体结构。
黑磷晶体结构是由P原子组成的，其晶体结构类似于石墨烯，但是黑磷晶体结构中的P原子排列方式不同于石墨烯。
黑磷晶体结构中的P 原子呈现出六角形的排列方式，每个P原子周围都有三个相邻的P原子，形成了一个平面的六角形结构。
这种六角形结构被称为“磷六元环”。
黑磷晶体结构中的磷六元环之间通过共价键相连，形成了一个二维的层状结构。
这种层状结构类似于石墨烯，但是黑磷晶体结构中的层之间没有弱的范德华力，因此黑磷晶体结构中的层之间不会像石墨烯那样容易剥离。
这种层状结构使得黑磷晶体具有了优异的机械性能和稳定性。
黑磷晶体结构中的P原子还存在着一个独特的性质，即“磷原子的自旋轨道耦合效应”。
这种效应使得黑磷晶体具有了优异的电学性能。
在黑磷晶体中，P原子的自旋和轨道运动是耦合在一起的，这种耦合会导致电子在黑磷晶体中的传输速度变慢，但是却可以增强电子的自
旋极化效应。
这种自旋极化效应可以用于制备自旋电子器件，具有很大的应用前景。
总之，黑磷晶体结构是黑磷优异性能的基础，其独特的层状结构和磷原子的自旋轨道耦合效应使得黑磷晶体具有了优异的机械性能和电学性能。
黑磷晶体结构的研究不仅可以深入了解黑磷的性质，还可以为黑磷的应用提供理论基础。
新型二维半导体材料——黑磷..
通常做成n型半导体
可做成p型或n型半导 体
黑磷的应用
作为锂离子电池的负极材料 Electrochemical Activity of Black Phosphorus as an Anode Material for Lithium-Ion Batteries
J. Phys. Chem. C 2012, 116, 14772−14779
新型二维半导体材料oS2
黑磷
黑磷的结构
磷单质
红磷
黑磷
白磷
黑磷的制备
高温高压法 高能球磨法
• 将白磷在12000大气压下加热到200摄氏 度，可得到片状黑磷 • 对红磷或白磷进行高能球磨，可得到黑 磷粉末 • 红磷在部分金属（如：Au、Sn等）的催 化下，加热可转化为黑磷
金属催化法
黑磷的半导体性质
计算结果： 单层黑磷的禁带宽度：~2.5 eV
层数增加， 带隙降低
块状黑磷的禁带宽度：0.3 eV
黑磷 vs MoS2
MoS2
块体是间接带隙的半 导体（1.2 eV）
单层时候可以变成直 接带隙的半导体 （1.8 eV）
黑磷
无论多少层，都是直 接带隙半导体，带隙 随着层数减少而增加
黑磷的应用
Black Phosphorus and its Composite for Lithium Rechargeable Batteries
Adv. Mater. 2007, 19, 2465–2468
Graphite: 372 mA· h/g
黑磷烯的制备
黑磷烯，即单层或多层黑磷（类似于石墨烯）
表面有一层 SiO2的硅基片
实验显示，当黑磷厚度小于7.5纳米时，其在室温下可以得 到可靠的晶体管性能，其漏电流的调制幅度在10万量级， 电流-电压特征曲线展现出良好的电流饱和效应。晶体管的 电荷载流子迁移率还呈现出对厚度的依赖性，当二维黑磷 材料厚度在10纳米时，获得最高的迁移率值大约1000平方 厘米每伏每秒。这些性能表明，二维黑磷场效应晶体管在 纳米电子器件应用方面具有极大的潜力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黑磷烯的应用
逻辑元件和光电元件
图c显示利用少层黑磷烯和MoS2做通道制作了CMOS逻辑元件。 图d显示利用少层黑磷烯与单层制作成一个异质接面的P-N二极体元件。在633nm的镭射 光照下，该元件具有418mA/W的光响应度，光伏转化率达到了0.3%，表明黑磷烯在光电 转换器和光感测器方面具有很大的潜在价值，可用于制作光电传感器、光伏转换元件以 及发光二极管等。
可做成p型或n型半导体
通常做成n型半导体
黑磷的应用
作为锂离子电池的负极材料 Electrochemical Activity of Black Phosphorus as an Anode Material for Lithium-Ion Batteries J. Phys. Chem. C 2012, 116, 14772−14779
块状黑磷的制备
块状黑磷的制备目前尚能满足科研上二维黑磷的需要，其大规模产业化制备方法仍在研究中。
二维黑磷——黑磷烯的制备
黑磷烯，即单层或多层黑磷（类似于石墨烯）
获得高质量的二维黑磷是最为关键的制备环节，研究的思路类比于结构
相似的石墨烯制备，主要的研究集中于近两年。所以二维黑磷的制备仍 在研究初步阶段，产业化尚需时日。目前制备二维黑磷的方法主要有三 种：机械剥离法、液相剥离法、脉冲激光沉淀法，其中机械剥离法是最 常用的方法。
黑磷的电学性质
黑磷具有较高的迁移率/开关比，使其能应用到石墨烯力所不及的场效应晶体管中 。目前，第一代的高速黑磷晶体管受益于黑磷独特的带隙性质带来的良好电流饱和性能 ，在电压和功率增益上显示出优越的电子辐射频率。未来预期在纳米电子学器件会有更 大的应用。
电磁波频谱 TMDC ：MoS2 石墨烯：Graphene 黑磷烯：BP
红磷
高温 高压
黑磷
胶带机 械剥离
沉积金属
连续电子 束蒸发
表面有一层 SiO2的硅基片
实验显示，当黑磷厚度小于7.5纳米时，其在室温下可以得 到可靠的晶体管性能，其漏电流的调制幅度在10万量级， 电流-电压特征曲线展现出良好的电流饱和效应。晶体管的 电荷载流子迁移率还呈现出对厚度的依赖性，当二维黑磷 材料厚度在10纳米时，获得最高的迁移率值大约1000平方 厘米每伏每秒。这些性能表明，二维黑磷场效应晶体管在 纳米电子器件应用方面具有极大的潜力。
石 墨 烯
黑 磷 烯
采用超声剥离黑磷制备少层黑磷片 的方法，将黑磷粉末与插层剂按照 一定的比例在有机溶剂中混合均匀 ，隔绝空气后通过超声水浴处理一 定的时间后经过真空抽滤、真空干 燥得到少层黑磷片材料。 针对难以实现薄层黑磷的大批量制备 问题课题组建立了利用碱性溶液液相 剥离黑磷的新方法，实现了黑磷从块 材到薄层乃至单层（黑磷烯）的高效 剥离和制备，并且，通过该方法制备 得到的黑磷可在水等传统溶剂中稳定 分散，这样大大提高了黑磷的应用范 围。
二维材料
石墨烯
MoS2
黑磷
黑磷烯 vs MoS2 vs石墨烯
黑磷烯
无论多少层，都是直接带 隙半导体，带隙随着层数 减少而增加， 较高的载流子迁移率
MoS2
块体是间接带隙的半导体 （1.2 eV）
单层时候可以变成直接带 隙的半导体（1.8 eV） 载流子迁移率过低，限制 了电子领域的应用
石墨烯
零带隙，无法实现半导体 的逻辑开关 极高载流子迁移率
黑磷烯晶体管同时涉及电子和空穴两种载流子的流动，具有双极性，这使得其在光电探测领域具有应用前 景。研究发现当电子在黑磷晶体管中移动时，只会在两个维度移动，表面二维黑磷或许能够替换硅用于制 作性能更好的晶体管，提升芯片性能。
黑磷烯的应用
光谱成像技术
黑磷与光之间的相互作用根据原子层数量的不同而改变，单层晶体将释放红光， 而更厚的晶体则释放红外线，通过检测能够看到整个可见光到近红外区域的光 谱。表明黑磷烯作为一种光电材料能有效地应用于高光谱成像技术。 单层的黑磷烯在光致发光光谱中能够达到1.45eV的强发光谱（图a），其拉曼光 谱显示Ag1、B2g、Ag2三个特征峰值，特征峰Ag1、Ag2的波数间距随其层数增 加呈现递减趋势（图b）。
CMOS逻辑元件
异质结P-N二极体元件
黑磷烯的应用
气体传感器
由于气体分子释放和吸附能够影响材料的电阻率，气体分子吸附在材料表面会导致电阻的变化， 根据电阻的变化可对气体进行定性或定量检测，因此二维材料能够用于制作气体传感器。 黑磷烯具有独特的电子性质和极高的电子迁移率，试验表明结合强度高度依赖于气体分子和磷烯 层之间的电子转移量，与观察到的石墨烯和MoS2相比，黑磷烯的吸附更强，且黑磷烯对不同分 子表现出较高的选择性。
黑磷的应用
Black Phosphorus and its Composite for Lithium Rechargeable Batteries Adv. Mater. 2007, 19, 2465–2468
Graphite: 372 mA· h/g
黑磷烯的应用
场效应晶体管Black phosphorus field-effect transistors Nature Nanotechnology
黑磷烯的应用
太阳能电池
研究表明双层黑磷烯（P-type）可以作为太阳能电池的供体材料，而单层MoS2（N-type）可以作 为其受体材料。功能转换效率为16%~18%，高于石墨烯和过度金属二硫化物太阳能电池系志腾等采用溶剂热方法成功制备了横向尺寸约为2纳米的黑磷量 子点。该方法不仅能够得到尺寸均一的黑磷量子点，并且能够实现大规模 制备，拓展了黑磷量子点在光电领域的应用。此外，该课题组还揭示了黑 磷量子点具有比黑磷纳米片更为优异的饱和吸收特性，其调制深度高达 30%左右，饱和强度在GW/cm2量级。将黑磷量子点作为可饱和吸收体用于 锁模激光器中，在通信波段能产生超短脉冲。该研究成果表明黑磷量子点 由于其自身的量子限定效应，在超快光子学的应用具有巨大的潜力，有望 发展成为一种新型的光学功能材料。 另外，黑磷量子点在近红外光照射下能杀死大鼠神经胶质瘤细胞和人乳腺 癌细胞，并且在多种细胞体中表现出良好的生物相容性。可用作高效光热 制剂治疗癌症方面具有很大的潜力。
黑磷
白磷
白磷是分子晶体，立方晶 系，分子间靠范德华力结 合，分子式P4，4个磷原子 位于四面体的四个顶点。 用于制造磷酸、燃烧弹和 烟雾弹。
黑磷的结构
跟石墨类似，黑磷也为片层结构， 不同的是，同一层的磷原子不在同一平面上，呈一种蜂窝 状的褶皱结构。层内具有较强的共价键，还留有单个的电子对，层与层之间原子靠范德华力 作用。
迁移率开关比
黑磷的各向异性
平面内各向异性 黑磷最独特的性质是平面内很强的各向异性，其正交晶系的D2h点群中， 沿着纵向的锯齿型的有效载流子是沿着横向结构的十倍。这一性质使得 黑磷用于设计新型的电子学和光子学器件成为可能，新的研究方向已在 探索中。目前，研究者已经开始探索黑磷等离子器件外加光电子的独特 偏振性质，以及在热电器件上的应用。
黑磷烯的表面稳定性对其应用的影响
黑磷烯表面状态极不稳定，尤其是单层黑磷烯，单层黑磷烯越薄，稳定
性越低。 黑磷烯表面原子会与水和氧反应，在24h内可观察到表面水解所形成的泡 状残留。 目前隔绝水氧作用 ，或是通过披覆有机薄膜的方法，或是将二维黑磷晶 体管封装在氧化铝和聚四氟乙烯的隔层中可使之持续工作3个月，但这些 仅仅只是减缓其老化速率，不能根本解决表面不稳定的问题。
磷单质（同素异形体）
红磷
红磷是巨型共价分子，无定型结 构，紫红色无定形粉末，无臭， 具有金属光泽，在暗处不发磷光 ，无臭。不溶于水也不溶于二硫 化碳以及乙醇等有机溶剂。用于 制造农药和安全火柴。
黑磷是常见三种磷同素异 形体中，形态最为稳定的 一员。黑磷有四种晶体结 构：正交、菱形、简单立 方和无定形，常温常压下 是正交晶型结构。
未来能否克服这个缺点将会成为黑磷烯能否广泛运用的关键，寻求一种
良好的表面覆盖材料会是将来研究的重要方向。
黑磷的半导体性质
计算结果： 单层黑磷的禁带宽度：~2.5 eV
层数增加， 带隙降低
块状黑磷的禁带宽度：0.3 eV
黑磷超越石墨烯的最大优点就在于拥有能隙，使其更容易进行光探测;而且其能隙是可通过在硅基 板上堆叠的黑磷层数来做调节，使其能吸收可见光范围以及通讯用红外线范围的波长。此外因为 黑磷是一种直接能隙(direct-band)半导体，也能将电子信号转成光; 石墨烯是一种无带隙的半金属半导体材料，拥有超高的电子迁移率以及宽带光吸收特性。然而，无 带隙的能带结构限制了石墨烯在光电领域的应用和发展。而黑磷的最大特点是拥有随着层数可变的 直接带隙，这恰好解决了困扰石墨烯的难题。
黑磷的结构
单层黑磷烯的制备
Plasma-assisted fabrication of monolayer phosphorene and its Raman
characterization
二维黑磷的制备分为两部分，首先是块状黑磷的制备，其次是二维黑磷的制备。
黑磷晶体
多层黑磷 烯
单层黑磷 烯
