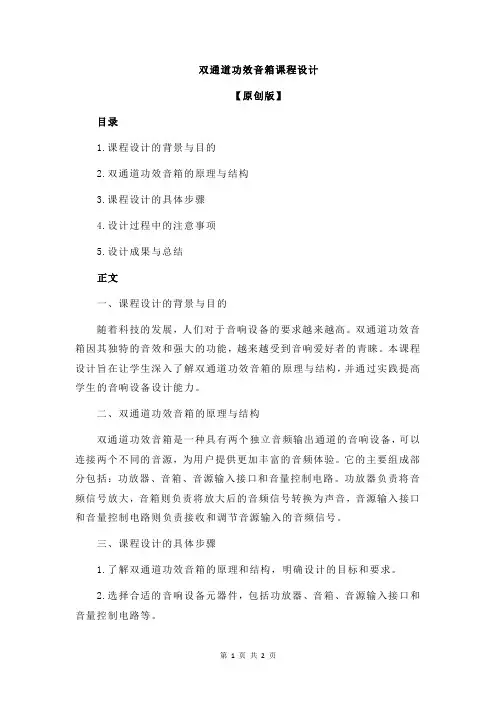

双通道功效音箱课程设计
双通道功效音箱课程设计【原创版】目录1.课程设计的背景与目的2.双通道功效音箱的原理与结构3.课程设计的具体步骤4.设计过程中的注意事项5.设计成果与总结正文一、课程设计的背景与目的随着科技的发展，人们对于音响设备的要求越来越高。
双通道功效音箱因其独特的音效和强大的功能，越来越受到音响爱好者的青睐。
本课程设计旨在让学生深入了解双通道功效音箱的原理与结构，并通过实践提高学生的音响设备设计能力。
二、双通道功效音箱的原理与结构双通道功效音箱是一种具有两个独立音频输出通道的音响设备，可以连接两个不同的音源，为用户提供更加丰富的音频体验。
它的主要组成部分包括：功放器、音箱、音源输入接口和音量控制电路。
功放器负责将音频信号放大，音箱则负责将放大后的音频信号转换为声音，音源输入接口和音量控制电路则负责接收和调节音源输入的音频信号。
三、课程设计的具体步骤1.了解双通道功效音箱的原理和结构，明确设计的目标和要求。
2.选择合适的音响设备元器件，包括功放器、音箱、音源输入接口和音量控制电路等。
3.根据所选元器件的性能参数，设计音响设备的电路原理图。
4.制作电路板，并进行电路焊接。
5.调试音响设备，确保设备性能符合设计要求。
6.对音响设备进行性能测试，包括音质、音量、信噪比等指标。
四、设计过程中的注意事项1.选择音响设备元器件时，应充分考虑其性能参数、工作电压、工作电流等因素，确保元器件的选型符合设计要求。
2.在制作电路板时，应注意焊接质量，避免因焊接不良导致的设备故障。
3.在调试音响设备时，应逐步调整电路参数，避免因参数调整过大导致的设备损坏。
五、设计成果与总结通过本课程设计，学生可以深入了解双通道功效音箱的原理与结构，掌握音响设备的设计方法和技巧。
同时，通过实践制作和调试音响设备，可以提高学生的动手能力和音响设备设计能力。
RW-228立式双声道小音箱
RW-228立式双声道小音箱课程设计报告姓名：专业：学号：班级：指导老师：目录1. 前言 (2)2. 内容摘要： (2)3. 设计指标： (2)4. 系统框图： (3)5. 电路设计 (3)（1）第一级前置放大电路 (3)（2）第二级功放输出 (5)6. 电路原理： (6)（1）电路分析 (6)（2）数据参数计算 (6)7. 原件清单： (7)9. 组装焊接与调试： (8)10. 电路的特点和方案的优缺点： (9)(一) 电路结构上 (9)(二) 芯片使用上 (9)(三) 电路设计上 (9)11. 误差分析： (9)12. 改进意见： (10)13. 设计电路制作心得体会： (10)14. 参考文献： (10)课题名称：RW-228立式双声道小音箱1.前言随着生活水平的提高，我们越来越享受音乐带给我们的快乐，然而随着科技的进步，我们也越来追求音乐的质量和听音乐的方便性，于是顺应人们的需要，各种音响设备，功放等等渐渐充斥着我们的生活。
我们已经学习了简单的功放原理，于是结合需要与能力做一个简单实用的便携式小型功放。
功放的种类很多，功放大体上可分为三大类“专业功放”“民用功放”“特殊功放”。
专业功放”一般用于会议，演出，厅，堂，场，馆的扩音。
设计上以输出功率大，保护电路完善，良好的散热为主。
大多数“专业功放”的音色用于HI-FI重放“民用功放”详细分类又有“HI-FI 功放”“A V功放”“KALAOK功放”以及把各种常用功能集于一体的所谓“综合功放”。
“特殊功放”顾名思义就是使用在特殊场合的功放，例如警报器，车用低压功放等等。
本次我设计的是简单的立式双声道小型功放，可用于手机、电脑、MP3\MP5等音乐播放器上使用，可装电池亦可直接用USB供电，便携、音质好，所需电压较低。
2.内容摘要：利用TDA2822芯片、电阻、电容、两个小功放喇叭等元件设计一个高保真功放双声道电路并组装成立式小音箱。
要求：1.输入电源6伏，也可用USB供电。
双音道音响实训报告
一、实训目的本次双音道音响实训旨在使学生了解和掌握双音道音响的基本原理、设备组成、操作方法和维护保养知识，提高学生对音响设备的实际操作能力，为今后从事音响相关工作打下坚实基础。
二、实训内容1. 双音道音响概述（1）双音道音响的定义：双音道音响是指由两个音箱组成的音响系统，可以播放立体声音乐。
（2）双音道音响的特点：音质较好，立体感强，便于携带和安装。
2. 双音道音响设备组成（1）音箱：双音道音响的核心部分，负责将电信号转换为声信号。
（2）功放：将音频信号放大，为音箱提供足够的功率。
（3）音频线：连接功放和音箱，传输音频信号。
（4）调音台：用于调整音量、音调、平衡等参数。
（5）音频接口：用于连接各种音频设备，如电脑、手机、MP3等。
3. 双音道音响操作方法（1）音箱摆放：将两个音箱放置在左右两侧，距离听音者对称。
（2）功放连接：将音箱与功放连接，确保音频线接触良好。
（3）调音台设置：根据需要调整音量、音调、平衡等参数。
（4）设备开关：打开功放、调音台等设备，播放音乐。
4. 双音道音响维护保养（1）音箱：定期检查音箱是否有破损，如有破损应及时更换。
（2）功放：保持功放散热良好，避免长时间连续工作。
（3）音频线：定期检查音频线是否有磨损，如有磨损应及时更换。
（4）调音台：定期清洁调音台，避免灰尘进入。
三、实训过程1. 理论学习：了解双音道音响的基本原理、设备组成、操作方法和维护保养知识。
2. 实际操作：按照操作步骤，连接音箱、功放、调音台等设备，播放音乐，调整音量、音调、平衡等参数。
3. 故障排除：在实际操作过程中，遇到问题，分析原因，进行故障排除。
4. 总结经验：对实训过程中遇到的问题和解决方法进行总结，提高实际操作能力。
四、实训心得通过本次双音道音响实训，我对音响设备有了更深入的了解，掌握了双音道音响的基本操作和维护保养方法。
以下是我的一些心得体会：1. 理论与实践相结合：理论知识是基础，但实际操作更为重要。
双声道小功放音响实训报告
一、引言随着科技的不断发展，电子产品的普及率越来越高，音响设备作为电子产品的典型代表，其应用领域也越来越广泛。
为了提高我国音响设备的设计与制造水平，本实训报告以TDA2822双声道小功率集成功放电路为基础，设计并制作了一款便携式双声道小功放音响。
通过本次实训，不仅加深了对电子电路原理的理解，而且锻炼了实际操作能力。
二、实训目的1. 熟悉TDA2822双声道小功率集成功放电路的原理及性能。
2. 掌握双声道小功率音响的设计与制作方法。
3. 提高电子电路的调试能力，解决实际问题。
4. 培养团队合作精神和创新意识。
三、实训内容1. TDA2822芯片简介TDA2822是一款双声道音频功率放大电路，具有电路简单、音质好、电压范围宽等特点。
它广泛应用于袖珍式盒式放音机、收录机和多媒体音箱等场合。
2. 电路设计本实训所选用的电路采用TDA2822芯片作为核心元件，通过合理设计电路，使其能够实现双声道音频信号的放大。
电路主要包括以下部分：（1）输入部分：由两个音频输入端子和相应的耦合电容组成，用于输入左右声道音频信号。
（2）放大部分：由TDA2822芯片和外围元件组成，实现音频信号的放大。
（3）输出部分：由两个输出端子和相应的耦合电容组成，用于输出左右声道放大后的音频信号。
（4）电源部分：由电源滤波电容、稳压二极管和电源开关等元件组成，为电路提供稳定的电源。
3. 电路制作根据电路图，选用合适的元器件进行焊接。
在焊接过程中，注意以下几点：（1）焊接前，仔细检查元器件是否完好，电路板是否干净。
（2）焊接时，保持焊接温度适中，避免元器件损坏。
（3）焊接后，检查电路板是否短路，确保电路连接正确。
4. 电路调试（1）连接电源，检查电路板是否有异常发热现象。
（2）将音频信号输入端子接入音频信号源，调整音量，观察输出端子是否有音频输出。
（3）调整外围元件参数，使电路达到最佳工作状态。
（4）测试音质，确保音响效果满足要求。
四、实训结果与分析1. 实训结果通过本次实训，成功制作了一款双声道小功率音响，其性能指标如下：（1）电源电压：9V-12V（2）输出功率：2W×2（3）音质：音质清晰，音量大，失真小。

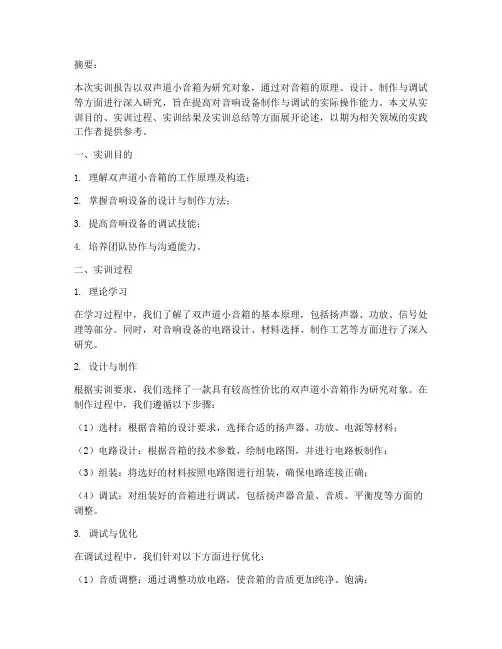

双声道小音箱实训报告
摘要：本次实训报告以双声道小音箱为研究对象，通过对音箱的原理、设计、制作与调试等方面进行深入研究，旨在提高对音响设备制作与调试的实际操作能力。
本文从实训目的、实训过程、实训结果及实训总结等方面展开论述，以期为相关领域的实践工作者提供参考。
一、实训目的1. 理解双声道小音箱的工作原理及构造；2. 掌握音响设备的设计与制作方法；3. 提高音响设备的调试技能；4. 培养团队协作与沟通能力。
二、实训过程1. 理论学习在学习过程中，我们了解了双声道小音箱的基本原理，包括扬声器、功放、信号处理等部分。
同时，对音响设备的电路设计、材料选择、制作工艺等方面进行了深入研究。
2. 设计与制作根据实训要求，我们选择了一款具有较高性价比的双声道小音箱作为研究对象。
在制作过程中，我们遵循以下步骤：（1）选材：根据音箱的设计要求，选择合适的扬声器、功放、电源等材料；（2）电路设计：根据音箱的技术参数，绘制电路图，并进行电路板制作；（3）组装：将选好的材料按照电路图进行组装，确保电路连接正确；（4）调试：对组装好的音箱进行调试，包括扬声器音量、音质、平衡度等方面的调整。
3. 调试与优化在调试过程中，我们针对以下方面进行优化：（1）音质调整：通过调整功放电路，使音箱的音质更加纯净、饱满；（2）音量调整：根据实际需求，调整音箱的音量大小；（3）平衡度调整：通过调整左右声道输出，使音箱的音质达到平衡。
三、实训结果1. 成功制作了一款具有较高性价比的双声道小音箱；2. 熟练掌握了音响设备的设计与制作方法；3. 提高了音响设备的调试技能；4. 培养了团队协作与沟通能力。
四、实训总结1. 通过本次实训，我们对双声道小音箱的原理、设计、制作与调试有了更加深入的了解；2. 实训过程中，我们遇到了许多问题，通过团队协作与沟通，最终克服了困难，完成了实训任务；3. 在实训过程中，我们认识到理论与实践相结合的重要性，只有将所学知识应用于实际操作，才能真正提高自己的技能水平；4. 本次实训为我们提供了宝贵的实践经验，为今后从事相关领域工作奠定了基础。
双声道音响的实习报告
实习报告：双声道音响制作与调试一、实习目的1. 掌握双声道音响的基本原理和制作流程；2. 学会使用相关工具和设备，提高动手能力；3. 培养团队协作和沟通能力，提升自身综合素质。
二、实习内容1. 双声道音响的原理学习；2. 音响元器件的识别与选购；3. 音响焊接与组装；4. 音响调试与性能测试。
三、实习过程1. 原理学习：在实习前期，我们学习了双声道音响的基本原理，包括声音信号的采集、放大、滤波、调制等过程。
通过学习，我们对音响的工作原理有了更深入的了解。
2. 元器件识别与选购：在实习过程中，我们学会了如何识别音响元器件，如电阻、电容、电感、晶体管等，并掌握了元器件的性能参数。
在选购元器件时，我们根据电路需求进行了筛选，确保元器件的质量。
3. 焊接与组装：在指导老师的带领下，我们学会了使用焊接工具，如电烙铁、焊锡丝等，进行了音响焊接练习。
随后，我们将选购的元器件进行组装，完成双声道音响的实体搭建。
4. 调试与性能测试：在组装完成后，我们进行了音响的调试。
通过调整音量、音调、平衡等参数，使音响达到最佳性能。
同时，我们还进行了音响性能的测试，如频率响应、信噪比、总谐波失真等，评估音响的性能指标。
四、实习收获1. 掌握了双声道音响的基本原理和制作流程；2. 提高了动手能力，学会了使用焊接工具和设备；3. 培养了团队协作和沟通能力，提升了自身综合素质；4. 对音响行业有了更深入的了解，为今后从事相关工作奠定了基础。
五、实习反思本次实习过程中，我们遇到了一些困难，如焊接技术不熟练、元器件选购失误等。
通过请教老师和同学，我们共同解决了这些问题。
同时，我们认识到在实际工作中，严谨的态度和良好的团队协作至关重要。
在今后的学习和工作中，我们将继续努力，不断提高自己的技能和综合素质。
六、实习总结通过本次双声道音响实习，我们不仅掌握了音响制作的基本技能，还培养了团队协作和沟通能力。
我们将以此为契机，继续深入学习音响相关知识，为今后从事音响行业工作打下坚实基础。
双声道音响的实习报告
一、实习目的本次实习旨在通过对双声道音响系统的深入了解和实践操作，掌握双声道音响的基本原理、技术特点、安装调试以及日常维护等方面的知识，提高自己在音响领域的实际操作能力和专业素养。
二、实习时间及地点实习时间：2023年X月X日至2023年X月X日实习地点：XX音响科技有限公司三、实习内容1. 双声道音响基本原理学习在实习期间，我首先学习了双声道音响的基本原理。
双声道音响系统是指由两个扬声器组成的立体声系统，通过左右声道分别播放不同的声音信号，使听众能够感受到立体声效果。
我了解了双声道音响的声学原理、扬声器的工作原理以及音频信号的处理技术。
2. 双声道音响设备认识在实习过程中，我认识了多种双声道音响设备，包括扬声器、功放、线材、音源等。
通过实际操作，我对这些设备的性能、特点和应用场景有了更深入的了解。
3. 双声道音响安装与调试在实习中，我参与了双声道音响的安装与调试工作。
具体内容包括：（1）根据设计图纸，确定音响系统的位置和布局；（2）按照要求连接各个音响设备，确保信号传输畅通；（3）调整扬声器的相位和距离，以达到最佳听音效果；（4）调试音量、音质等参数，确保音响系统稳定运行。
4. 双声道音响日常维护实习期间，我还学习了双声道音响的日常维护知识。
包括：（1）定期检查音响设备的连接线、电源线等，确保安全；（2）定期清理扬声器网罩，防止灰尘积累影响音质；（3）定期检查功放、音源等设备的散热情况，防止过热损坏；（4）定期对音响系统进行校准，保持音质稳定。
四、实习收获与体会1. 知识收获通过本次实习，我对双声道音响的基本原理、设备认识、安装调试以及日常维护等方面有了较为全面的了解。
这些知识为我今后从事音响行业打下了坚实的基础。
2. 技能提升在实习过程中，我学会了如何使用各种音响设备，掌握了双声道音响的安装调试技巧。
同时，我还提高了自己的团队协作能力和沟通能力。
3. 体会（1）理论与实践相结合：通过本次实习，我深刻体会到理论知识与实践操作相结合的重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模拟电子技术》课程设计题目：双声道立体声有源音箱学生姓名：专业班级：学号：院（系）:指导教师：完成时间：目录摘要.............................................................................................................................................................. - 3 - 第1章前言................................................................................................................................................ - 4 -1.1 本设计的意义................................................................................................................................. - 4 -1.2有源音箱的认识.............................................................................................................................. - 4 - 第2章有源音箱的系统介绍...................................................................................................................... - 5 -2. 1有源音箱的组成............................................................................................................................. - 5 -2. 2有源音箱的工作原理..................................................................................................................... - 5 -2. 3有源音箱的主要元件介绍............................................................................................................. - 7 -2.3.1 TDA2822M的介绍及其应用电路 ...................................................................................... - 7 -2.3.2 1N4007二极管参数及耐压............................................................................................... - 8 - 第3章有源音箱系统硬件设计.................................................................................................................. - 9 -3.1稳压电源电路图的设计.................................................................................................................. - 9 -3.2 前置放大电路的设计................................................................................................................... - 10 - 第4章PCB板的设计............................................................................................................................... - 11 -4.1 设计软件的介绍........................................................................................................................... - 11 -4.2 设计步骤....................................................................................................................................... - 11 -4.3 PCB板图设计中应注意的要点 ................................................................................................... - 12 - 第5章电路故障及解决方法 (14)第6章结束语 (15)答谢辞 (16)参考文献 (17)摘要有源音箱主要由功放组件和电源变压器组成。
功放组件主要是前置放大器和功率放大器组成，前置放大器主要负责信号的电压放大、音量控制、多路音源的切换、音调调整以及阻抗匹配等功能，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出，电源变压器则为功放组件提供电能。
通过对集成前置放大器，集成功率放大器的设计和集成稳压电源的设计完成有源音箱的设计。
第1章前言1.1 本设计的意义有源音箱实际上就是功放机与音箱的结合体。
咱们过去在市场上见到的家庭影院组合，是把功放机与音箱分开的，而有源音箱就是把功放机放在了音箱里。
在多媒体应用丰富的今天，一套多媒体音箱基本上是每一套系统中的标准配置。
而大多数用户往往会忽视这方面的选择，为什么会存在这种现象呢？消费者一般存在两个极端的心态:1,本身对音频系统表现就没有过高要求,只要能发声就行了,装机商人送的音箱就能满足他们；2,本身对音频质量有着一定水准的要求,对电脑这方面能力不报什么希望,所以也就迁就了。
其实这些消费者对于有源多媒体音箱还是存在某些误解的,随着国内多媒体音箱产业在不断竞争中发展，也涌现出不少好产品,其实只要你明白自己需要什么,还是能有产品能满足你的需求的。
1.2有源音箱的认识有源音箱（Active Speaker）又称为“主动式音箱”。
通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。
有源音箱由于内置了功放电路，使用者不必考虑与放大器匹配的问题，同时也便于用较低电平的音频信号直接驱动。
有源音箱是指在音箱内部装有自配功放的一类音箱。
这些功放是专门用于推动音箱内的喇叭，由于进行了专门的匹配设计，所以这些功放都能较好地用于推动音箱内的喇叭，从而让使用者不需再去考虑功放的功率有多大以及阻抗是否匹配等问题。
另外，由于在音箱内还装有在放大器的前边便进行分频的电子分频器以及每台功放仅仅负责放大一段频率的声频信号，所以放大器的效率往往可以做得高些，失真也相对可以小些。
此外，还有一些专业用内置功放电路的录音监听音箱和采用内置电子分频电路和放大器的电子分频音箱也可归入有源音箱范畴。
所谓有源音箱就是指将功放做在音箱内部，可直接与音源连接并正常工作的音箱。
一些有源音箱不仅将功放集成到音箱内，还将解码器也集成到音箱内部，可以直接接受数字信号，这就是数字有源音箱。
虽然从字面上看，有源音箱可以认为是必须插电源的音箱，但严格地说这个“源”应理解为功放，而不是指电源，因为有不少需要插电源却仍需外部功放推动的音箱，这些音箱显然不属于有源音箱。
第2章有源音箱的系统介绍2. 1有源音箱的组成有源音箱主要由功放组件和电源变压器组成。
功放组件主要是前置放大器和功率放大器组成，其功能是用来对音乐信号进行放大并实现各种操控功能，而电源变压器则为功放组件提供电能。
有源音箱组成结构（图2-1）前置放大器功率放大器电源图2-1 有源音箱组成结构2. 2有源音箱的工作原理从信号源得到信号经运放推动再送到后级放大推动扬声器2.2.1 电路原理图2.2.2 焊接板图2. 3有源音箱的主要元件介绍2.3.1 TDA2822M的介绍及其应用电路TDA2822 是一片内部集成了双路音频功率放大器的集成电路，其工作电压范围是1.8—15V，2 脚是电源输入端，4 脚是公共接地端，7、8、1 脚分别是其中一路放大器的正向输入、反向输入、输出端，6、5、3 脚别是另一路放大器的正向输入、反向输入、输出端，芯片工作时两个输出端的电压约等于1/2 电源电压，因此C2、C5 作为输出电容隔开直流电避免烧坏喇叭；C4、C6 是用来调整输出信号相移的，避免功放电路产生自激振荡而损坏；C1、C2 为反向输入端信号耦合电容，R2、R5 为输入电阻，它决定了放大器的输入阻抗。
TDA2822M是一片非常经典的优秀音频功率放大集成电路，20世纪90年代初曾经被国内外家电厂商广泛用于便携式收录机中，在一些功率稍大的，尤其是带有机身扬声器的随身听中也可以经常看到TDA2822M的身影。
TDA2822M是为便携式录放音设备开发的双声道音频功放集成电路，具有低交越失真和低静态电流的特点，可工作于双声道立体声或单声道桥式放大(BTL)模式。
TDA2822M工作电压范围很宽，在1.8V-15V范围内均可正常工作。
TDA2822M的标称输出功率(1KHz,8Ω,9V,10%总失真)立体声方式时可以达到1W，桥接方式时可以达到2W。
TDA2822M的其他技术指标如下：最大峰值电流(PeakOutputCurrent)：1A；静态电流(QuiescentDrainCurrent)：≤9mAVCC=3V)；总谐波失真(1kHz，8Ω～32Ω，典型值)：0.2%；闭环增益(典型值)：39dB；声道不平衡度(立体声状态，最大值)：±1dB!声道分离度(1kHz，立体声状态，典型值)：50dB；输入阻抗(1kHz，最小值)：100kΩ；负载范围：≥4Ω。
