钢板热镀锌工艺
镀锌的工艺
镀锌的工艺
镀锌是一种将钢铁表面覆盖一层锌的表面处理工艺，其主要目的是增加钢铁的耐腐蚀性能。
一般的镀锌工艺分为热镀锌和电镀锌两种。
1. 热镀锌
热镀锌是将钢板浸入熔融的锌液中进行处理的一种工艺。
具体步骤如下：
（1）酸洗：将钢板浸泡在酸液中，去除表面的氧化物和锈。
（2）熔融浸渍：将酸洗后的钢板浸入熔融的锌液中，锌液的温度通常为450-480。
钢板在锌液中停留一段时间，使锌涂层与钢板表面形成化学反应，从而形成坚固的锌层。
（3）冷却：将镀好的钢板通过冷却锅降温。
2. 电镀锌
电镀锌是将钢板通过电化学反应，将锌电镀在钢板表面的工艺。
具体步骤如下：
（1）酸洗：将钢板浸泡在酸液中，去除表面的氧化物和锈。
（2）电解：将酸洗后的钢板放入电镀槽中，作为阴极，锌板作为阳极，在电解液中形成电流，在钢板表面形成一层锌层。
（3）冲洗和干燥：将镀好的钢板通过冲洗、去水、干燥等工序，处理成最终产品。
热镀锌板生产工艺及主要产品缺陷
油烟机外壳
微波炉炉壁
热水器箱体
空 调
电脑机箱
马钢家电用热镀锌板用户
Hale Waihona Puke …………2.连续热镀锌工艺流程
开卷机
清洗段
光整机
卷取机
入口活套
退火炉
热镀锌
表面处理
镀前工艺
热浸镀
镀后工艺
3.热镀锌板主要产品缺陷
镀锌机组缺陷（沉没辊印、锌灰、锌渣、云纹、气刀条 痕、光整花、辊印、压痕、钝化斑迹。。。） 锌锅区域、光整区域、钝化区域、炉子、清洗。。。
光整花（光整机产生）
带钢表面呈羽毛状 带钢在光整机不均匀延伸所致
辊印、压痕（绝大部分光整机产生）
可见的因光整机辊面上粘有异物或表面损伤对带钢表面形成点状周期性
缺陷。
生产线与带钢表面接触的辊子表面粘有异物对带钢表面形成的硌伤。
色差（光整机、来料）
规律的分布在带钢上下表面,呈条状分布，感光不同，无手感。 光整机工作辊粗糙度不均匀 冷轧基料在冷轧轧制时，冷轧机轧辊粗糙度不均匀
＞1.00~1.60
＞1.60~2.50
270~500
20
22
24
26
28
270~420
24
26
28
29
30
镀锌
t＞0.7：140~260
DX53D
:0.5~0.7：140~240
270~380
28
t≤0.5：140~200
MAF1 MAF2 DX51D-C1 SGCC-CT SGCC
锌蒸汽在锌鼻子内聚集、机械振动落到带钢表面 主要出现在立式退火炉
气刀条纹（锌锅区产生）
热镀锌工艺流程

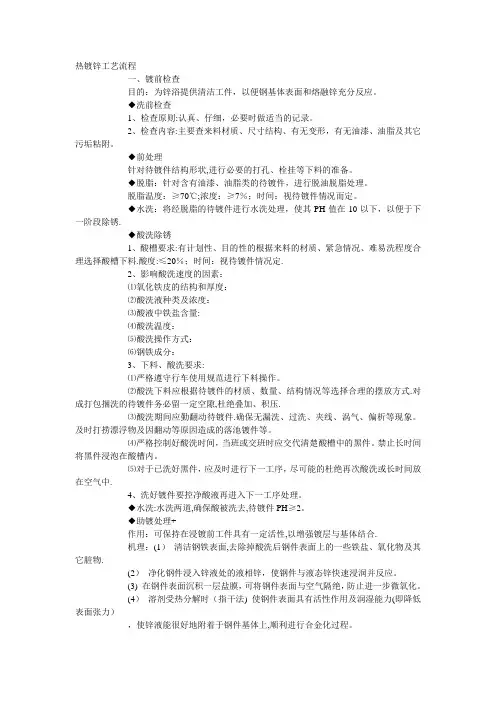

热镀锌工艺流程一、镀前检查目的：为锌浴提供清洁工件，以便钢基体表面和熔融锌充分反应。
◆洗前检查1、检查原则:认真、仔细，必要时做适当的记录。
2、检查内容:主要查来料材质、尺寸结构、有无变形，有无油漆、油脂及其它污垢粘附。
◆前处理针对待镀件结构形状,进行必要的打孔、栓挂等下料的准备。
◆脱脂：针对含有油漆、油脂类的待镀件，进行脱油脱脂处理。
脱脂温度：≥70℃;浓度：≥7％；时间：视待镀件情况而定。
◆水洗：将经脱脂的待镀件进行水洗处理，使其PH值在10以下，以便于下一阶段除锈.◆酸洗除锈1、酸槽要求:有计划性、目的性的根据来料的材质、紧急情况、难易洗程度合理选择酸槽下料.酸度:≤20％；时间：视待镀件情况定.2、影响酸洗速度的因素：⑴氧化铁皮的结构和厚度：⑵酸洗液种类及浓度：⑶酸液中铁盐含量:⑷酸洗温度：⑸酸洗操作方式：⑹钢铁成分：3、下料、酸洗要求:⑴严格遵守行车使用规范进行下料操作。
⑵酸洗下料应根据待镀件的材质、数量、结构情况等选择合理的摆放方式.对成打包捆洗的待镀件务必留一定空隙,杜绝叠加、积压.⑶酸洗期间应勤翻动待镀件.确保无漏洗、过洗、夹线、涡气、偏析等现象。
及时打捞漂浮物及因翻动等原因造成的落池镀件等。
⑷严格控制好酸洗时间，当班或交班时应交代清楚酸槽中的黑件。
禁止长时间将黑件浸泡在酸槽内。
⑸对于已洗好黑件，应及时进行下一工序，尽可能的杜绝再次酸洗或长时间放在空气中.4、洗好镀件要控净酸液再进入下一工序处理。
◆水洗:水洗两道,确保酸被洗去,待镀件PH≥2。
◆助镀处理+作用：可保持在浸镀前工件具有一定活性,以增强镀层与基体结合.机理：(1）清洁钢铁表面,去除掉酸洗后钢件表面上的一些铁盐、氧化物及其它脏物.(2）净化钢件浸入锌液处的液相锌，使钢件与液态锌快速浸润并反应。
(3) 在钢件表面沉积一层盐膜，可将钢件表面与空气隔绝，防止进一步微氧化。
(4）溶剂受热分解时（指干法) 使钢件表面具有活性作用及润湿能力(即降低表面张力），使锌液能很好地附着于钢件基体上,顺利进行合金化过程。
热镀锌工艺
热镀锌是化学处理，属于电化学反应。
冷镀锌是物理处理，只是在表面刷一层锌，所以锌层易脱落。
建筑施工中多采用热镀锌。
连续热镀锌工艺：钢材→加热→冷却至镀锌温度→镀锌→冷却1、热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。
然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。
热镀锌板的生产工序主要包括：原板准备→镀前处理→热浸镀→镀后处理→成品检验等。
按照习惯往往根据镀前处理方法的不同把热镀锌工艺分为线外退火和线内退火两大类，即：湿法（单张钢板热镀锌法）线外退火单张钢板热镀锌法热镀锌惠林（Wheeling）法（带钢连续热镀锌法）线内退火森吉米尔（Sendzimir）法（保护气体法）改良森吉米尔法美钢联法（同日本川崎法）赛拉斯（Selas）法莎伦（Sharon）法2．线外退火：就是热轧或冷轧钢板进入热镀锌作业线之前，首先在抽底式退火炉或罩式退火炉中进行再结晶退火，这样，镀锌线就不存在退火工序了。
钢板在热镀锌之前必须保持一个无氧化物和其他脏物存在的洁净的纯铁活性表面。
这种方法是先由酸洗的方法把经退火的表面氧化铁皮清除，然后涂上一层由氯化锌或由氯化铵和氯化锌混合组成的溶剂进行保护，从而防止钢板再被氧化。
（1）湿法热镀锌：钢板表面的溶剂不经烘干（即表面还是湿的）就进入起表面覆盖有熔融态溶剂的锌液进行热镀锌。
此方法的缺点是：a.只能在无铅状态下镀锌，镀层的合金层很厚且粘附性很坏。
b.生成的锌渣都积存在锌液和铅液的界面处而不能沉积锅底（因为锌渣的比重大于锌液而小于铅液），这样钢板因穿过锌层污染了表面。
因此，该方法已基本被淘汰。
（2）单张钢板：这种方法一般是采用热轧叠轧板作为原料，首先把经过退火的钢板送入酸洗车间,用硫酸或盐酸清除钢板表面的氧热镀锌法化铁皮。
酸洗之后的钢板立即进入水箱中浸泡等待镀锌,这样可以防止钢板再氧化。
后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445—465℃）热镀锌，再进行涂油和铬化处理。
热镀锌薄钢板介绍
热镀锌薄钢板介绍热镀锌薄钢板详细介绍1、热镀锌薄钢板1.1 连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。
最后经铬酸盐溶液钝化处理，以提高耐白锈性。
钢板表面美观、有块状或树叶状镀结晶花纹，且镀层牢固，有优良的耐大气腐蚀性能，同时，钢板还有良好的焊接性能和冷加工成型性能。
与电镀锌板表面相比，其镀层较厚，主要用于要求耐腐蚀性较强的扳金件。
适用牌号：Zn100-PT、Zn200-SC、Zn275-JY结构分类代号：Z-正常锌花：按正常冷却速度结晶而获得的锌花，可作一般用途：X-小锌花：冷却速度经特殊控制，锌花尺寸小于正常锌花，适于涂漆和正常锌花达不到要求的其他场合；GZ-光整锌花：小锌花经过光整处理，适于深冲和超深冲加工及表面粗糙度要求低的场合。
加工性能代号：PT-普通用途、JY-机械咬合、SC-深冲、CS-超深冲、JY-结构。
锌层重量代号：Z100、Z200、Z275；镀锌层重量是指钢板两面含锌的总量，以每平方米钢板上含锌克数表示（g/m2），如Z100表示其含锌量不小于100g/m2。
标记示例：锌层重量275g/m2，加工性能JY，表面结构Z，表面处理Y，尺寸精度B，长×宽×高的尺寸0.70mm×700mm×2000mm 的钢板标记为：钢板：275-JY-Z-Y-B-0.70×700×2000-GB2518-81产地：宝钢、鞍钢和武钢等1.2 日本热浸镀锌薄钢板适用牌号：SGCC、SGCD1、SGCD2、SGCD3锌层代号：Z12、Z18、Z20、Z22、Z25、Z27符号：S-钢（Steel）、G-冷轧（Cold）、第四位C-普通级（common）、D-冲压（Draw）；1、2-冲压级、3-深冲级；Z-镀锌层（Zine）、12，…，27-锌附着量×10g/m2。
热镀锌生产工艺流程
热镀锌生产工艺流程
《热镀锌生产工艺流程》
热镀锌是一种常用的防腐处理方式，特别适用于钢铁制品。
通过在钢铁制品表面镀上一层锌，可以有效防止产品在潮湿环境下发生腐蚀。
以下是热镀锌生产工艺流程的详细介绍。
首先，需要准备好要进行热镀锌处理的钢铁制品。
这些制品首先要进行酸洗处理，以去除表面的油污和锈迹，同时也能有效刺激制品表面与锌涂层之间的结合力。
接下来，制品需要进行热浸镀前处理，包括浸泡在热浸镀前溶液中，然后通过风干或热干燥，以使制品表面适于热浸镀。
接下来是热浸镀锌处理。
钢铁制品被浸入预热至约450°C的镀锌槽中，通常使用的镀锌材料为纯锌。
在槽中，制品与液态锌发生反应，形成一个均匀的锌涂层。
镀锌时间的长短取决于制品的材质和尺寸。
热浸镀锌完成后，需要进行后处理。
这一步骤主要是为了检查镀层的质量，包括均匀性、附着力和厚度。
同时，还需要进行表面处理，包括清洗、烘干和包装。
整个生产工艺流程中需要注意的是，操作人员需要严格遵守安全操作规程，以免发生意外。
同时，设备的维护保养也十分重要，保证设备的正常运转，以确保产品的质量。
总的来说，热镀锌生产工艺流程涉及多个环节，包括前处理、
热浸镀锌和后处理，每个环节都需要严格控制，以确保最终产品的质量。
同时，有效的安全管理和设备维护也是保证生产流程顺利进行的重要因素。
热镀锌的详细解析
热镀锌的详细解析文章来源：钢铁E站通/dict/detail.php?id=417热镀锌也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。
是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。
热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工.热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。
然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。
生产工序:热镀锌（钢管）生产工艺：上料→酸洗、水洗→溶剂→烘干→热镀锌→内、外吹→滚标、标识→钝化→检验→包装。
一、上料：上料工应检查原料情况：1、钢管的外表面不得粘有油污（特别是沥青油调合漆等油污），否则会造成大批不合格品。
2、钢管在生产后一定要矫直，消除钢管的内应力。
3、钢管外表面出现凹凸不平的腐蚀不能镀锌，否则将浪费大量盐酸。
4、钢管在运输过程中不能出现人为弯管。
5、用于热镀锌的钢管，不允许把标识物贴在钢管的内、外壁上，以免造成漏镀。
二、钢管的酸洗、水洗：1、钢管的酸洗：1）酸洗工在工作前必须穿戴好劳动保护用品，在工作中认真检查工作现场有无障碍、吊带是否完好无损，确认完好后方可进行工作。
2）酸洗主要采用盐酸酸洗，采用水来配制盐酸，盐酸含量为18～20%比较合适。
3）酸洗工工作前首先了解酸的浓度、温度及本槽酸洗管的吨位。
4）吊管时两根吊带要离开端头1.3米左右，防止吊弯钢管，造成镀锌管内漏；在往酸槽下管时，钢管要倾斜15°，先下自己站立的一端，防止喷酸伤人。
5）钢管每次酸洗，重量在2～5吨为宜，时间5～15分钟。
6）钢管在酸洗时要经常振动，在振动过程中要把钢管平放在酸槽的横条石上，反复起动一侧吊带3次后再起动另一侧吊带3次，重复两次后再吊起；振动上升角度不大于15°。
热镀锌百度百科
1发展据《2013-2017年中国热镀锌行业发展前景与投资预测分析报告》[1]数据显示由于锌的标准电极电位负于铁，因此在水和潮湿的空气中镀锌层具有牺牲阳极保护钢基的作用，从而可以大大的延长钢材的使用寿命。
在工业上常用的镀锌层有热浸镀锌、电镀锌、机械镀锌和热喷涂（镀）锌等，其中热镀锌约占镀锌总量的95%，热镀锌用锌量在世界范围内占锌产量的40%，在中国约占锌产量的30%左右。
热镀锌是将钢、不锈钢、铸铁等金属浸入熔融液态金属或合金中获得镀层的一种工艺技术。
前瞻网认为热镀锌是当今世界上应用最广泛、性能价格比最优的钢材表面处理方法。
热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，同时镀层钢材也是国家扶植和优先发展的高附加值短线产品。
随着西部大开发战略的实施，西电东送、西气东输、南水北调、三峡工程、农网及城市电网二网改造等项目的深入展开，我国热镀锌行业已进入新一轮的高速发展阶段。
2原理1 引言热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。
近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。
2 热镀锌层防护性能通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。
热镀锌覆盖能力好，镀层致密，无有机物夹杂。
众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。
当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。
显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3 热镀锌层形成过程热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌产品运用领域相当广泛，其优点在于防腐年限长久，适应环境广泛，一直是很受欢迎的防腐处理方法。
被广泛运用与电力铁塔、通信铁塔、铁路、公路防护、路灯杆、船用构件、建筑钢结构构件、变电站附属设施、轻工业等。
热镀锌(ga1vanizing)也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。
是将钢、不锈钢、铸铁等金属浸入熔融液态金属或合金中获得镀层的一种工艺技术。
是当今世界上应用最广泛、性能价格比最优的钢材表面处理方法。
热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，同时镀层钢材也是国家扶植和优先发展的高附加值短线产品。
工艺流程：工件一脱脂一水洗一酸洗T水洗-浸助镀溶剂一烘干预热-热镀锌一整理一冷却一钝化T漂洗T干燥一检验。
工艺过程说明：
可采用化学去油或水基金属月期旨清洗剂去油，达到工件完全被水漫:闰为止。
可采用H2SO415%,硒0.1%,40~60。
C或用HCI20%,六次甲基四胺1〜3g∕1,20~40°C 进行酸先。
加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量。
脱脂及酸洗处理不好会造成镀层附着力不好，镀不上锌或锌层脱落。
也称结合剂，可保持在浸镀前工件具有一定活性，以增强镀层与基百合。
NH4CI15%~25%,ZnQ22.5%~3∙5%,55~65°C,5-Wmin0为WNH4CI挥发可适当加入甘油。
为了防止工件在浸镀时由于温度急剧升高而变形，井除去残余水分，防止产生爆锌，造成锌液爆溅，预热T为120~180℃。
要控制好锌液温度、浸镀时间及工件从锌液中移出的速度.
镀后对工件整理主要是去除表面余锌及锌瘤，用震动或手工方法均可。
目的是提高工件表面抗大气腐蚀性能，减少或延长白锈出现时间，保持镀层具有良好的外观。
都用错酸盐钝化，如Na2Cr2O780~100g∕1,SS≡S3-4m1∕1β
一≡用水冷，但温度不可过低,防止工件，特SU是铸件由于激冷酶产生基体组织开裂。
镀层外观光亮.细致、无流挂、皱皮现象。
厚度检验可采用涂层测厚仪，方法比较简便。
也可通过锌附着量进行换算得到镀层厚度。
结合强度可采用弯曲压力
机，将样件作90~180。
弯曲,应无裂纹及镀层脱落。
也可用童
应用
热镀锌工艺广泛用于钢板、钢带、钢丝、钢管、结构件，零部件
产品且其应用领域相当广泛，如轻工、家电、汽车、建筑行业等。
在汽车工业中，可用于汽车车体、外壳、内板、地板等；在家电和轻工方面可用于各类家电的外壳和地板；在建筑业中，用于各类工业及民用建筑的轻钢龙骨、建筑层面板、瓦楞板、卷帘门等。
