气动理论基本计算
11
管道内径计算
4Q
D=
πV
X103
mm
D-----管道内径（mm）； Q-----压缩空气的体积流量（m3/s) V-----压缩空气在管道中的流动速度，主管了路一般 限制在8---10m/s,支管路一般限制在10—15m/s; 计算完成后再根据标准D值标准化.
12
8
冷冻式干燥机的额定处理流量计算
Qc=K1K2K3Q （m3/min）（ANR）
Qc----冷冻式干燥机的额定处理流量（m3/min）（ANR） Q-----气动系统的最大耗气量（m3/min）（ANR） K1----进气压力修正系数； K2----进气温度修正系数； K3----环境温度修正系数； 不同公司的冷干机的修正系数不同！！！
P---------气缸使用压力，MPa η-------气缸的负载率，%
3
气缸缸径计算(二)
• 根据负载情况确定需要的理论推力F0= F/ η • 再根据下表查找合适的缸径
4
气缸耗气量计算
气缸动作流量：QF=6VmaxAX10-5
QF ------压缩状态下的流量, L/min Vmax ------气缸的运动速度,mm/s A ------气缸活塞面积,mm2
5
气缸耗气量计算
气缸的最大耗气量Qmax Qmax = 6（P+P0）VmaxAX10-5/P0 L/min（ANR） ≈0.000462 D2Vmax ( P+1.012） L/min（ANR） Vmax ------气缸的运动速度,mm/s D ------气缸缸径, mm P ------使用压力， MPa
气动技术基础理论 基本计算
SMC（中国）有限公司
1
气缸缸径计算-----负载与负载率的确定
• 负载状态与负载力
负 载 状 态 负 载 力
W
W
W
提升
W夹持 F=K源自水平滚动 F=μW水平滑动 F=μW
F=W
（夹持力）
μ= 0.1—0.4
μ= 0.2—0.8
• 负载状态与负载力
负载的运 静载荷(如夹紧、 动状态 低速压铆） 负载率η ≤70% 动载荷
工程计算上，为方便选用，一般根据空气压缩 机的输出流量直接选取冷干机；由于空压机大 多是间歇工作，而冷干机是连续工作，所以冷 干机的处理流量必须大于空压机的输出流量。
9
气罐容积计算（1） 根据停机保压要求的计算： V≥Pa*Qmax*t/（P1-P2） （m3）
Pa------大气压力（Mpa） P1------突然停气时气罐内的初始绝对压力（Mpa） P2------气动系统允许最低工作绝对压力（Mpa） Qmax---气动系统的最大耗气量（m3/min） （ANR） t---------停电后气罐应维持的供气时间（min）
由于气体可以被压缩,因此不同压力下的压缩空气的物 理特性无法进行比较,为了便于分析计算,一般都将该流量 值换算成标准状态下的流量值L/min（ANR） ；气动元件 所标示的流量值也是已经换算过的标准状态下的流量值。 Q= QF （P+P0）/P0 L/min（ANR） P---------使用压力，MPa P0--------标准大气压，0.1013MPa
气缸的最大耗气量计算主要用于空气处理元 件、电磁阀和支路配管的选择；习惯需要的流 量计算主要是针对气源和主管路部分，这种情 况下，主要使用平均流量。
6
气缸耗气量计算
气缸的平均耗气量Qca Qca≈0.0000157 (D2L+ d2ld)N ( P+1.012） L/min（ANR） L ------气缸行程, mm D ------气缸缸径, mm d ------气缸与电磁阀之间的配管的内径, mm ld ------气缸与电磁阀之间的配管的长度, mm N ------气缸的工作频度,即每分钟内气缸的往复 周数，一个往复为一周 周/min
平均耗气量主要用于选用空压机以及运 转成本等。
7
空压机输出流量计算
Qc=K1K2K3Qca （m3/min）（ANR）
Qc -----空压机组的输出流量（m3/min）（ANR） Qca-----气动系统的最大耗气量（m3/min）（ANR） K1----漏损系数，K1=1.15—1.5; K2----备用系数, K2=1.3-----1.6; K3----利用系数, K3=0.5-----1 K1考虑气动元件、管接头等处的泄漏,尤其是气动工具等的 磨损泄漏。K2是考虑系统中增添新设备的可能，可以根据 实际情况另定系数。K3是考虑到多台设备不一定同时使用， 如同时使用，K3=1
气缸速度50—500mm/s 气缸速度≥500mm/s
≤50%
≤30%
2
气缸缸径计算(一)
• 驱动负载(活塞杆伸出) • F= π D2P η/4 • 驱动负载(活塞杆缩回)
•
F= π (D2-d2)P η/4
• 一般简化计算 D= 4F πPη
D--------气缸缸径（内径），mm
F---------气缸承受的负载，N
10
气罐容积计算（2）
根据系统压力波动要求的计算： V≥（Vo-Qvt）Pa/（P1-P2） （m3）
Vo----气动系统在工作周期t内消耗的自由空气体积（m3） Qv---空压机或外部管网供给的自由空气流量（m3/min） （ANR） Pa------大气压力（Mpa） P1------罐内的初始绝对压力（Mpa） P2------气动系统允许最低工作绝对压力（Mpa） t---------气动设备和装置的工作周期（min）
气动理论基本计算
1. 建立数学模型
02 根据飞行器结构和气动特性，
建立相应的数学模型。
2. 参数化设计
03 将飞行器的关键参数进行参数
化处理，以便于优化设计。
3. 优化算法选择
04 根据问题特点选择合适的优化
算法，如遗传算法、粒子群算 法等。
4. 数值模拟与评估
05 通过数值模拟对飞行器的气动
性能进行评估，找出潜在的优 化方向。
05
气动优化设计计算
气动优化设计的目标与原则
目标
提高飞行器的气动性能，包括减小阻力、提升升力、优化稳定性等。
原则
基于空气动力学原理，结合飞行器的结构特点和使用要求，进行合理的气动布 局和部件优化。
气动优化设计的方法与流程
方法
01 采用数值模拟、风洞试验、飞
行试验等多种手段进行气动性 能评估和优化。
实例二
某型战斗机进气道优化 设计
目标
减小进气道的总压损失 和出口流场畸变。
气动优化设计的应用实例
方法
采用数值模拟和风洞试验相结合的方法，对进气道结构进行优化设计。
结果
经过优化设计，进气道的总压损失降低了20%，出口流场畸变得到了有效改善，提 高了发动机的工作效率和飞机的性能。
06
气动计算软件介绍
统计平均法
对湍流流动和气动噪声的时间历程 进行统计平均，得到湍流流动和气 动噪声的统计特性。
气动噪声的控制技术
设计优化
通过对飞行器、发动机等 气动结构进行优化设计， 减小或避免气动噪声的产 生。
声学覆盖层
在气动结构表面覆盖声学 材料或结构，吸收或散射 气动噪声能量，降低噪声 声压级。
主动控制技术
利用传感器、作动器和控 制器等装置，主动控制湍 流流动，减小或避免气动 噪声的产生。
气动理论 02
孙秋华
Harbin Engineering University
解：(1)
E
i1 M 1 i M2 RT 2 RT 2 M mol1 2 M mol 2
R ＝300 K
i1 M 1 i2 M 2 T E/ 2 M 2 M mol 2 mol1
(2)
6 1 kT ＝1.24×10-20 J 2
9.质量相等的的理想气体氧和氦,分别装 在两个容积相等的容 器内,在温度相同的情况下,氧和氦的压强之比为多少;氧分子 和氦分子的平均平动动能之比为多少 ;氧和氦内能之比为多 少. (答案: 1:8; 1:1; 5:24)
孙秋华
Harbin Engineering University
例1、一容器被中间的隔板分成相等的两半,一半装有氦气, 温度为250K;另一半装有氧气,温度为310K，二者压 强相等。求：去掉隔板两种气体混合后的温度。
Harbin Engineering University
§1.3
能量按自由度均分定理
实际气体分子具有一定 的大小和比较复杂的结构,不能看作质点。因 此，分子的运动不仅有平动,还有转动,以及分子内原子间的振动。分子 热运动的能量应把这些运动的能量都 包含在内。为了说明分子无规则 运动的能量所遵从的统计规律,并在此基础上计算理想气体的内能,下面 将介绍力学中自由度的概念。
例2. 有 2×10-3 m3刚性双原子分子理想气体，其内能为 6.75×102 J． (1) 试求气体的压强； (2) 设分子总数为 5.4×1022个，求分子的平均平动动 能及气体的温度． (玻尔兹曼常量k＝1.38×10-23 J· K-1)
孙秋华
Harbin Engineering University
空气动力学的基础理论
空气动力学的基础理论空气动力学是研究物体在空气中运动的科学，它对飞行器设计与性能优化具有重要意义。
本文将从空气动力学的基础理论入手，介绍气动力、流体力学以及相关的实验方法。
一、气动力学基本概念气动力学是研究运动物体与周围气流相互作用的学科，其中重要的概念包括气动力和气动力系数。
气动力是指空气对物体施加的力。
根据牛顿第二定律，物体所受的气动力与其质量和加速度成正比，与气流速度和密度有关。
气动力可分为升力和阻力两个方向，其中升力垂直于气流方向，使飞行器产生升力；阻力平行于气流方向，使飞行器受到阻碍。
气动力系数是将气动力与流体的速度、密度、物体特性等无量纲化的比值，是空气动力学研究中常用的参考指标。
常见的气动力系数有升力系数、阻力系数、升阻比等。
二、流体力学基本原理在空气中运动的物体受到空气流体的阻力和升力的影响，因此了解流体的基本原理对于理解空气动力学至关重要。
1. 理想流体模型理想流体模型假设流体是无黏性、无旋转、不可压缩的。
在此假设下，流体的运动可以通过欧拉方程或伯努利方程来描述。
欧拉方程描述了流体中的速度和压力分布。
通过欧拉方程，可以研究不可压缩理想流体的运动状态。
伯努利方程描述了流体在不同区域的速度、压力和高度之间的关系。
伯努利方程表明，当流体速度增大时，压力将下降，反之亦然。
2. 边界层理论在实际气流中，流体的黏性导致了边界层的存在。
边界层是沿着固体表面形成的流速逐渐变化的一层流体。
边界层理论通过分析边界层的速度分布和压力分布，研究物体与流体之间的摩擦力和压力分布。
边界层厚度和摩擦阻力是设计飞行器时需要考虑的重要因素之一。
三、空气动力学实验方法实验方法在研究空气动力学中起着关键作用，通过实验可以验证理论模型，并为飞行器的设计和改进提供依据。
1. 风洞实验风洞实验是模拟真实空气流动场景的方法之一。
通过在风洞中放置模型，可以获得模型在不同风速下的升力和阻力等数据，从而分析空气动力学性能。
2. 数值模拟数值模拟是使用计算机模拟和解析相关方程来研究空气动力学。
热学—气动理论知识点回顾
i R i N U N T RT 2 NA 2 NA
i U RT 2
记住此公式
m N = M0 NA
气体物质的量/摩尔数 =
例. 温度为 T时（T为室温），处于平衡状态的一个氢气分子
的平均平动动能为多少？1 摩尔氢气的内能为多少？（设氢
气分子是刚性双原子分子）
理想气体平衡态分子的几个平均能量
根据能量按自由度均分定理，我们可以得到如下分子平均动能： Et kT kT 2 2 r 分子平均转动动能： Er kT 2
分子平均动能：
记住此公式
记住此公式
Ek
i tr 3 r kT kT kT 2 2 2
t 3 Et kT kT 2 2 tr 5 5 U N Ek N kT N A kT RT 2 2 2
或者直接用内能公式
i U RT 2
记住此公式
理想气体平衡态的内能 系统中全部分子与热运动有关的各种动能和势能总和，称为 系统的内能。我们常常用E表示内能。
U N (Ek Ep )
由于理想气体平衡态分子之间只有在碰撞时才有相互作用，因 此没有分子之间的势能存在；又由于在平衡态下，能量按自由度均 分，所以理想气体内能为：
i U N Ek NkT 2
热学—气体动理论
能量均分定理 当理想气体处于平衡态时，分子的每个自由度地位相等。 每个平动自由度和每个转动自由度平均分得的能量均为 kT/2。
分子自由度
(1)单原子分子：氦He、氖Ne、氩Ar 只有3个平动自由度， 总的自由度 i=t=3 (2)线型分子，如刚性双原子分子 O2、H2、CO 平动自由度 t=3 转动自由度 r=2 （记住双原子分子自由度） 总的自由度 i=t+r=5 (3)非线型分子，如刚性三原子分子或多原子分子 H2O、NH3。 只要各原子不是直线排列就可看成刚体，共有3个平动自由 度和3个转动自由度。总的自由度 i=6

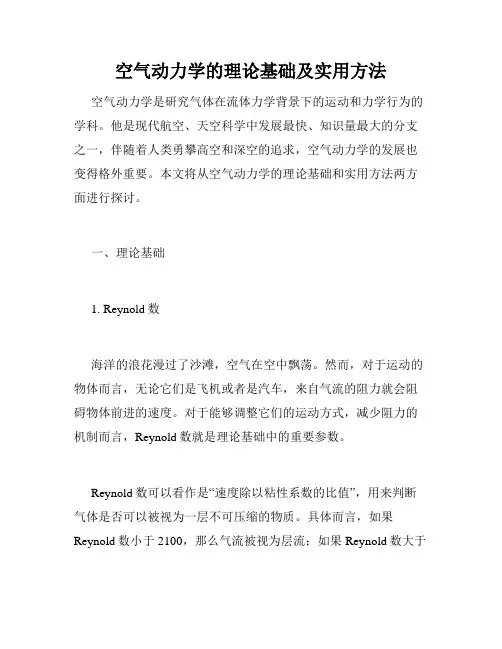

空气动力学的理论基础及实用方法
空气动力学的理论基础及实用方法空气动力学是研究气体在流体力学背景下的运动和力学行为的学科。
他是现代航空、天空科学中发展最快、知识量最大的分支之一，伴随着人类勇攀高空和深空的追求，空气动力学的发展也变得格外重要。
本文将从空气动力学的理论基础和实用方法两方面进行探讨。
一、理论基础1. Reynold数海洋的浪花漫过了沙滩，空气在空中飘荡。
然而，对于运动的物体而言，无论它们是飞机或者是汽车，来自气流的阻力就会阻碍物体前进的速度。
对于能够调整它们的运动方式，减少阻力的机制而言，Reynold数就是理论基础中的重要参数。
Reynold数可以看作是“速度除以粘性系数的比值”，用来判断气体是否可以被视为一层不可压缩的物质。
具体而言，如果Reynold数小于2100，那么气流被视为层流；如果Reynold数大于4000，那么气流被视为湍流；如果在2100和4000之间，则转换区域并不稳定，需要使用难度更大的数学公式进行分析。
2. 化学反应在空气动力学中，化学反应同样是理论基础的重要组成部分。
一些创新的技术，如喷水等操作，都是基于控制化学反应过程来实现的。
例如，在涡流喷气发动机（turbofan）中，高压气流经过燃料喷嘴时，与燃料相互作用，产生高能量燃烧反应，从而提供大量的推力。
但是，要了解从燃料到推力的过程涉及到大量的化学和物理学知识，这些学科相互依存，彼此交错。
因此，在工程领域中实际应用这些基础理论时，必须进行准确和细致的计算和论证。
3. Navier-Stokes方程Navier-Stokes方程是描述气动力学现象的一组完整的方程式。
它是描述空气运动、热、质量传递和化学反应的主要背景，几乎出现在每个研究气动力学问题的工程师和科学家的笔记本上。
Navier-Stokes方程的组合与运动物体的物理性质相互交互，为研究气动力学现象打下了基础。
二、实用方法1. 试验试验是空气动力学研究的中心，通过对实际的研究对象进行测量和分析，来验证和完善理论预测。
第二讲 - 计算气动声学基础
Restricted © Siemens AG 2016 Page 20
Siemens PLM Software
Lighthill Analogy边界问题
3. Lighthill边值问题 vs. Curle边值问题
Lighthill
Restricted © Siemens AG 2016 Page 21
Siemens PLM Software
相关研究成果-起落架
Restricted © Siemens AG 2016 Page 25
Siemens PLM Software
相关研究成果-起落架
Restricted © Siemens AG 2016 Page 26
Siemens PLM Software
Siemens PLM Software
气动声学计算软件
研究代码
SotonCAA(ANTC)
基于多块结构化网格有限差分方法求解NS方程 LEE方程求解声传播，FWH积分求解远场声辐射
elsA(ONERA)
基于有限体积的三维可压缩CFD求解 线性化模块以及FWH模块
基于CFD的软件
FLUENT
ρui t
ρuiuj xj
p xi
xi
μ
ui xj
uj xi
ρ ρu j 0 t xj
ρui ρuiuj p 0
t
xj
xi
ρ ρuj0 ρ0uj 0
t
xj
xj
ui 0 ρ ui uiuj0 ui 0uj 1 p ρ ui 0uj0 0
6
Siemens PLM Software
基本概念
Lighthill 声拟理论
2 t2
气动理论基本计算
气缸的最大耗气量计算主要用于空气处理元 电磁阀和支路配管的选择； 件、电磁阀和支路配管的选择；习惯需要的流 量计算主要是针对气源和主管路部分， 量计算主要是针对气源和主管路部分，这种情 况下，主要使用平均流量。 况下，主要使用平均流量。
6
气缸耗气量计算
气缸的平均耗气量Qca 气缸的平均耗气量 Qca≈0.0000157 (D2L+ d2ld)N ( P气缸行程, mm D ------气缸缸径, mm d ------气缸与电磁阀之间的配管的内径, mm ld ------气缸与电磁阀之间的配管的长度, mm N ------气缸的工作频度,即每分钟内气缸的往复 周数，一个往复为一周 周/min
气动技术基础理论 基本计算
SMC（中国）有限公司
1
气缸缸径计算-----负载与负载率的确定
• 负载状态与负载力
负 载 状 态 负 载 力
W
W
W
提升
W
夹持 F=K （夹持力） 夹持力）
水平滚动 F=µW µ= 0.1—0.4
水平滑动 F=µW µ= 0.2—0.8
F=W
• 负载状态与负载力
负载的运 静载荷(如夹紧、 动状态 低速压铆） 负载率η ≤70% 动载荷
5
气缸耗气量计算
气缸的最大耗气量Qmax 气缸的最大耗气量 Qmax = 6（P+P0）VmaxAX10-5/P0 L/min（ANR）
≈0.000462 D2Vmax ( P+1.012） L/min（ANR） Vmax ------气缸的运动速度,mm/s D ------气缸缸径, mm P ------使用压力， MPa
10
气罐容积计算（2） 根据系统压力波动要求的计算： 根据系统压力波动要求的计算： V≥（Vo-Qvt）Pa/（P1-P2） （m3）
飞机六分量气动力学计算
飞机六分量气动力学计算一、引言飞机六分量气动力学计算是航空领域中一项重要的工作，它关乎到飞机的性能、稳定性和安全性。
气动力学计算是为了获取飞机在各种飞行状态下的气动力特性，为飞机设计、飞行控制系统以及飞行安全性评估提供理论依据。
本文将介绍飞机六分量气动力学的基本概念、计算方法以及在飞机设计中的应用，并探讨气动力学计算的发展趋势与展望。
二、飞机六分量气动力学基本概念1.气动力气动力是指飞机在飞行过程中，由于空气阻力和压力分布所产生的力。
气动力包括升力、阻力、侧力和力矩等四个基本分量。
2.六分量气动力学参数六分量气动力学参数是指描述飞机气动力特性的六个基本参数，分别为升力系数、阻力系数、侧力系数、力矩系数、俯仰稳定性和偏航稳定性。
3.气动力的计算方法气动力的计算方法主要有理论分析、数值模拟和实验验证等。
理论分析是基于空气动力学原理，建立数学模型进行计算；数值模拟是利用计算机技术，对流场进行数值求解；实验验证是在风洞等实验环境中进行实际测试。
三、飞机六分量气动力学计算步骤1.确定计算模型根据飞机的气动外形、飞行状态等条件，选择合适的计算模型，如lifting-surface 模型、body-in-ground 模型等。
2.获取气动参数通过理论分析、数值模拟或实验验证等方法，获取飞机的气动参数。
3.计算气动力根据所选模型和获取的气动参数，进行气动力计算。
4.分析气动力特性对计算结果进行分析，评价飞机的气动性能。
四、影响气动力计算的因素1.飞行状态飞行状态包括飞行速度、高度、攻角等，这些因素都会影响气动力的计算。
2.气动参数的准确性气动参数的准确性直接关系到气动力计算的结果，因此需要不断提高气动参数的获取方法和技术。
3.计算模型的准确性计算模型的准确性对气动力计算结果有很大影响，需要不断优化和验证计算模型。
五、气动力学计算在飞机设计中的应用1.飞机性能预测通过气动力学计算，可以预测飞机的飞行性能，如最大升力、最小阻力等。
空气动力学公式范文
空气动力学公式范文空气动力学公式指的是描述物体在空气中受力和运动的数学公式。
在工程和物理学领域中，空气动力学公式被广泛应用于空气动力学研究、航空航天工程设计、汽车设计以及建筑设计等方面。
下面是一篇超过1200字的空气动力学公式范文，介绍了一些常见的空气动力学公式及其应用。
一、气体动力学理论基础在空气动力学研究中，气体动力学理论是非常重要的基础。
根据气体动力学理论，气体中的压力（P）、密度（ρ）和温度（T）之间存在一定的关系。
根据理想气体状态方程，可以得到如下公式：1.理想气体状态方程P=ρRT其中，P为气体的压力，ρ为气体的密度，R为气体的气体常数（通常为287 J/(kg·K)），T为气体的绝对温度。
2.理想气体压力与温度之间的关系P∝T根据理想气体状态方程，可以得出气体的压力与温度成正比。
二、飞行器气动力学公式在航空航天工程中，空气动力学公式用于描述飞行器受力和运动过程。
以下是一些常见的飞行器气动力学公式及其应用。
1.飞行器升力与气动系数之间的关系L = 0.5C_liftρV^2S其中，L为飞行器的升力，C_lift为升力系数，ρ为空气密度，V为飞行器的速度，S为飞行器的参考面积。
2.飞行器阻力与气动系数之间的关系D = 0.5C_dragρV^2S其中，D为飞行器的阻力，C_drag为阻力系数，ρ为空气密度，V为飞行器的速度，S为飞行器的参考面积。
3.飞行器侧向力与气动系数之间的关系Y = 0.5C_sideρV^2S其中，Y为飞行器的侧向力，C_side为侧向力系数，ρ为空气密度，V为飞行器的速度，S为飞行器的参考面积。
4.飞行器俯仰力矩与气动系数之间的关系M_pitch = 0.5C_pitchρV^2SC_bar其中，M_pitch为飞行器的俯仰力矩，C_pitch为俯仰力矩系数，ρ为空气密度，V为飞行器的速度，S为飞行器的参考面积，C_bar为平均气动弦长。
三、车辆空气动力学公式在汽车设计中，空气动力学公式用于描述汽车在行驶过程中受到的空气阻力。
第四章气动理论(1)
(1)单一性 (p，T 处处相等)； 平衡态的特点 (2)物态的稳定性—— 与时间无关； (3)自发过程的终点； (4)热动平衡(有别于力平衡).
§3-1 气体动理论的基本概念
四 气体的压强、体积、温度(宏观量)
（1）宏观可测量p取决于微观量n、 k 的统计平均值！ （2）增大p的方法有二：增大n；增大 k ！
（3）理想气体压强公式只适用于平衡态！
大学物理
三、理想气体温度公式（牢记）
理想气体压强公式
2 p ቤተ መጻሕፍቲ ባይዱ k 3
理想气体状态方程
k
p nkT
3 kT 2
统计意义：温度是 气体分子平均平动 动能大小的量度！
两个方程
1、R-------气体状态方程。
m PV RT M
2、K-------气体状态方程。
P nkT
（1）m:理想气体实际质量。 （2）M气体分子摩尔质量。 （3）R普适气体常量。 （1）n理想气体分子数密度。 （2）k波尔兹曼常量。
大学物理
§8-2
理想气体的压强和温度
两个假设
（一） 个体假设（力学性质假设；或理想气体分子微观模型）： 1 气体分子的大小比分子之间的距离小得多，可忽略其大小而视为质点， 其运动遵循牛顿运动定律。 2 除碰撞瞬间，气体分子之间以及分子与容器器壁之间的相互作用力可 忽略不计，所受重力也可忽略不计。 3 气体分子之间的碰撞以及分子与器壁之间的碰撞是完全弹性碰撞。 （二） 集体假设（统计性假设）： 1 平衡态气体每个分子的运动速度各不相同，且通过碰撞不断发生变化。 2 平衡态气体分子的位置处在容器空间内任一点机会（概率）是一样的。 即，分子按空间位置的分布是均匀的。 3 平衡态气体分子的速度指向任何方向的机会（概率）是一样的。即， 分子速度按方向的分布是均匀的。(推导压强公式）
