施工现场高空作业安全辅助设施速差自控器
HSE控制要点之高处作业篇
HSE控制要点之高处作业篇高处坠落事故的类别规律，是依据高处坠落事故对人体伤害的坠落方式，把高处坠落事故大体分为如下九种类型：①洞口坠落（预留口、通道口、楼梯口、电梯口、阳台口坠落等）；②脚手架上坠落；③悬空高处作业坠落；④石棉瓦等轻型局面坠落；⑤拆除工程中发生的坠落；⑥登高过程中坠落；⑦梯子上作业坠落；⑧屋面作业坠落；⑨其它高处作业坠落（设备上、构架上、以及其它各种物体上坠落等）。
1、施工人员和劳保防护1.1劳保着装衣服：穿工作服，不得穿短袖作业。
鞋：不准穿拖鞋或赤脚作业，悬空高处作业要软底防滑鞋（架子工必须做到软底防滑鞋）。
安全帽：安全帽的帽壳、帽衬、帽带是否齐全有效、帽带应系在颌下并系紧、必要时抽检安全帽的有效期和合格证。
1.2身体和精神状态高处作业人员的身体条件要符合安全要求。
如：不准患有高血压、心脏病、贫血、癫痫病等不适高处作业的人员，从事高处作业；对疲劳过度、精神不振和思想情绪低落人员要停止高处作业；严禁酒后从事高处作业。
（30m以上人员必须要求他们提供体检报告。
）根据《中石化承包商安全管理规定》：架子工不宜超过50岁，因此，我们在审批架子工证的时候，需关注（最低要求，报验上来的资料尽量不要超过50岁）2、查看安全防护用具2.1安全带（GB/T6095-2009）（1）II级（5m）及以上高处作业时，必须办理《高处作业许可证》（2）高处作业人员应正确佩戴符合国家标准的劳动保护用品。
安全带宜选用五点式双大钩安全带，使用时应系挂在施工作业处上方的牢固构件上，不得系挂在有不牢固、尖锐棱角或有可能转动的部位（管道等）。
安全带系挂点下方应有足够的净空，安全带应高挂低用。
合格的安全带不合格的安全带在下列状况工作时，应系安全带：①有可能进行高空作业的工作(2米以上），在进入工作场所时，身上必须佩有安全带（根据中科规定，已完工的钢格栅平台，除非分部、监理等联合验收了，否则必须穿戴安全带）；②高度超过2米的高空临边作业必须系挂安全带；③倾斜的屋顶作业时；④平顶屋，在离屋顶边缘或屋顶开口1.2米内没有防护栏时；⑤任何悬吊的平台或工作台；⑥任何护栏，铺板不完整的脚手架上;⑦接近屋面或地面开孔附近的梯子上;⑧高处作业无可靠防坠落措施时。
速差自控器
•
• • •
• • 一.特点 本器与传统的安全带相比，具有下坠距离短、冲击力小、活动范围地、固定条件简单、耐高温、放火等优点。 本器TS系列壳体和鼓轮采用铝合金，航空用钢丝绳。本器全部用材均符合国际规定的材质要求。 二. 速差自控器的工作原理与结构 速差自控器利用物体下坠的速度进行自控。该产品高挂低用，使用时只需要将锦纶吊绳跨过上方坚固钝边的结构物 质上，将安全扣除吊环，将速差自控器悬挂在使用者上方，把安全绳上的铁沟沟入上安全带的半圆环内，即使可使 用，正常使用时，安全绳将随人体自由伸缩，不需经常更换悬挂位置，在器内机构的作用下，安全绳一直处于半紧 张状态，使用者轻松自如，无牵挂的工作，由为减少落差创造条件。一旦人体失足坠落，安全绳的拉出速度加快， 器内控制系统即自动琐止，安全绳拉出不超0。2m冲击距离小于3000N，负荷一解除由能恢复正常工作，工作完毕安 全绳将自动收回器内，便于携带。 三. 速差自控器的使用方法与注意事项 1.本器高挂低用，应悬挂与使用者上方固定的结构物质上。 2.正常拉动安全绳时，会发生“嗒嗒”声响。如安全绳收不进去，梢做速度调节即可。 3.有关零件以做耐磨、耐磨腐蚀处理，使用时不需添加润滑剂。 4.每次使用前，应对本器做外观检查。 5.产品使用时，应防止与尖锐、坚硬物体撞击，严禁安全绳扭结使用。 6.不要放在尘土过多的地方。 7.使用本器进行倾斜作用时，原则上倾斜不超过30º以上必须考虑能否撞击到周围的物体。 8.严禁拆卸，严禁改装，如有不正常现象或损坏，请寄回本厂调换、修理。 9.警告提示 本产品使用时，纲丝绳拉出后工作完毕，收回器内时中途严禁松手.避免回速过快造成弹簧断裂,钢丝绳打结,不能使 用.钢丝绳收回器内后即可松手
• • • • • • • • • • •
速差自控器

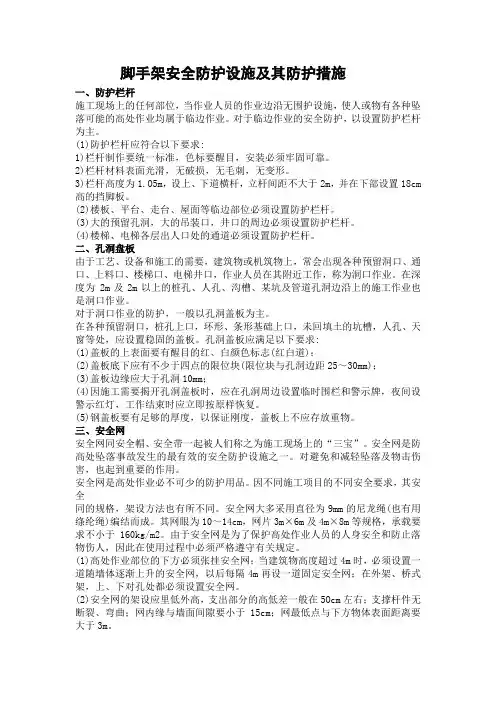

脚手架安全防护设施及防护措施
脚手架安全防护设施及其防护措施一、防护栏杆施工现场上的任何部位，当作业人员的作业边沿无围护设施，使人或物有各种坠落可能的高处作业均属于临边作业。
对于临边作业的安全防护，以设置防护栏杆为主。
(1)防护栏杆应符合以下要求:1)栏杆制作要统一标准，色标要醒目，安装必须牢固可靠。
2)栏杆材料表面光滑，无破损，无毛刺，无变形。
3)栏杆高度为1.O5m，设上、下道横杆，立杆间距不大于2m，并在下部设置18cm 高的挡脚板。
(2)楼板、平台、走台、屋面等临边部位必须设置防护栏杆。
(3)大的预留孔洞，大的吊装口，井口的周边必须设置防护栏杆。
(4)楼梯、电梯各层出人口处的通道必须设置防护栏杆。
二、孔洞盘板由于工艺、设备和施工的需要，建筑物或机筑物上，常会出现各种预留洞口、通口、上料口、楼梯口、电梯井口，作业人员在其附近工作，称为洞口作业。
在深度为 2m及2m以上的桩孔、人孔、沟槽、某坑及管道孔洞边沿上的施工作业也是洞口作业。
对于洞口作业的防护，一般以孔洞盖板为主。
在各种预留洞口，桩孔上口，环形、条形基础上口，未回填土的坑槽，人孔、天窗等处，应设置稳固的盖板。
孔洞盖板应满足以下要求:(1)盖板的上表面要有醒目的红、白颜色标志(红白道)；(2)盖板底下应有不少于四点的限位块(限位块与孔洞边距25～30mm)；(3)盖板边缘应大于孔洞10mm；(4)因施工需要揭开孔洞盖板时，应在孔洞周边设置临时围栏和警示牌，夜间设警示红灯，工作结束时应立即按原样恢复。
(5)钢盖板要有足够的厚度，以保证刚度，盖板上不应存放重物。
三、安全网安全网同安全帽、安全带一起被人们称之为施工现场上的“三宝”。
安全网是防高处坠落事故发生的最有效的安全防护设施之一。
对避免和减轻坠落及物击伤害，也起到重要的作用。
安全网是高处作业必不可少的防护用品。
因不同施工项目的不同安全要求，其安全同的规格，架设方法也有所不同。
安全网大多采用直径为9mm的尼龙绳(也有用绦纶绳)编结而成。

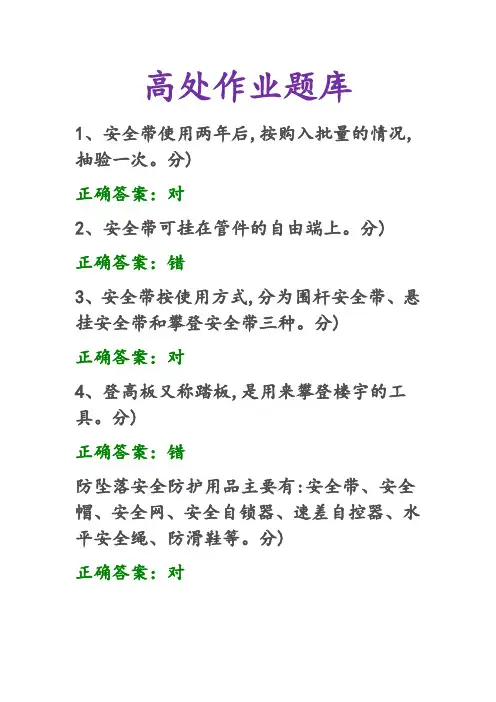

高处作业题库
高处作业题库1、安全带使用两年后,按购入批量的情况,抽验一次。
分)正确答案：对2、安全带可挂在管件的自由端上。
分)正确答案：错3、安全带按使用方式,分为围杆安全带、悬挂安全带和攀登安全带三种。
分)正确答案：对4、登高板又称踏板,是用来攀登楼宇的工具。
分)正确答案：错防坠落安全防护用品主要有:安全带、安全帽、安全网、安全自锁器、速差自控器、水平安全绳、防滑鞋等。
分)正确答案：对6、绝缘靴是由特种橡胶制成的,用于人体与地面绝缘的靴子。
分)正确答案：对7、安全网是用来防止人、物坠落,或用来避免、减轻坠落及物体打击伤害的网具,包括安全平网和安全立网。
分)正确答案：对8、高处作业中,禁止违规抛投物料伤人事件发生。
分)正确答案：对9、使用起重机吊物时,必须捆紧。
严禁大小物夹杂、不规范起重操作。
分)正确答案：对10、登的越高时,坠落危害就越小。
分)正确答案：错11、高处作业时,精神因素不会对作业人员造成危害。
分)正确答案：错12、未做基础处理的地面或悬挑支架设置不牢固,就会发生脚手架倾斜倒塌,人员坠落事故等危害。
分)正确答案：对13、人离地面愈高,就不易产生恐惧心理。
分)正确答案：错14、伤残和死亡是常见的高处作业工伤事故。
分)正确答案：对15、高处作业从业人员不可以拒绝违章指挥和强令冒险作业的权利。
分)正确答案：错6、用人单位可以因劳动者依法行使正当权利而降低其工资、福利等待遇或者解除、终止与其订立的劳动合同。
分)正确答案：错17、施工单位在采用新技术、新工艺、新设备、新材料时,应当对作业人员进行相应的安全生产教育培训。
分)正确答案：对18、从业人员发现直接危及人身安全的紧急情况时,无权停止作业。
分)正确答案：错19、“安全第一、预防为主、综合治理”是我国安全生产的基本方针。
分)正确答案：对20、特种作业人员不需要专门的安全技术培训就可以上岗。
分)正确答案：错21、企业要发挥好安全培训教育的作用。
分)正确答案：对22、“安全第一”要求在工作中应该始终把安全放在首位。
速差自控器
速差自控器速差自控器又叫速差防坠器，用于人员高空作业防止意外坠落，即使意外坠落也能快速有效的保障人员安全，能在限定距离内快速制动锁定坠落人员，保护人员的生命安全。
密封的铝金外壳防坠器，因速度的变化引起自控，是一个具有新型专利的安全产品；通过抗棘齿双盘式制动系统，有效控制人体失控下坠；作业时可随意拉出绳索使用。
在正常上下（每秒小于2米）情况下不影响正常作业；规格长度有3米、5米、7米、10米、15米、20米、30米、40米、50米。
空防坠“速差自控器”，是专为高空作业人员预防高空坠落而设计的一种新颖安全保护用具。
该产品设计新颖、结构合理、造型美观、使用方便、下滑距离短、冲击力小、活动范围大、锁止稳定、安全系数高、耐高温、耐磨损、重量轻、体积小、携带方便等优点。
适用范围：速差自控器又名防坠器，能在限定范围内快速制动锁定坠落物体，适用于货物吊装，保护地面操作人员的生命安全和被吊工件物体的损坏。
产品适用于天车起吊时防止被吊工件意外坠落时的安全防护，能有效地保护地面操作人员的生命安全和被吊工件物体的损坏，应用于冶金汽车制造，石油化工、工程建设等行业。
地面1米以上的高处作业场所集中有电力、油田、建筑、桥梁、集装箱码头、电讯、化工、制药、冶金、广播等高处作业场所。
工作原理：该产品利用物体下坠的速度差进行自控。
产品高挂低用，使用时只需将锦纶吊绳跨过上方坚固钝边的结构物上，将安全钩扣除吊环，将自控器悬挂在使用者上方，把安全绳上的铁钩挂入安全带上的半圆环内，即可使用，正常使用时，安全绳将随人体自由伸缩，不需经常更换悬挂位置。
在器内机构的作用下，安全绳一下处于半紧张状态，使使用者轻松自如，无牵无挂地工作。
一旦人体失足坠落，安全绳的拉出速度加快，器内控制系统立即自动锁止，使安全绳下坠不超过0.2m，冲击力小于2942N，对人体毫无伤害，负荷一旦解除又能恢复正常工作，工作完毕后安全绳将自动回收到器内，便于携带。
本产品壳体选用铝合金，质轻坚固不老化，以航空钢丝为安全绳，强度高，耐磨损。
常用高空作业防坠装置
常用高空作业防坠装置
按照范围内不同业务使用场景，高空作业防坠器分为:一、用于上下杆塔攀登场景使用攀登自锁器或装配大挂钩的全方位安全带两类。
攀登自锁器又分为绳索式和导轨式。
攀登自锁器或装配大挂钩的全方位安全带可单独使用。
1攀登自锁器
(1)绳索式攀登自锁器
(2)导轨式攀登自锁器
导轨自锁器是附着在刚性或柔性导轨上,
导轨自锁器
可随使用者的移动沿导轨滑动，因坠落动
作引发制动的装置。
2.装配大挂钩的全方位安全带
二、用于杆塔高处作业场景
使用后备保护绳或速差自锁器两类。
其中，后备保护绳不准对接使
用：后备保护绳超过3米时，应使用缓冲器。
后备保护绳或速差自锁器必须配合安全带同时使用，不得单独使用。
1速差自锁器
速差自控器是一种安装在挂点上、装有一种
可收缩长度的绳（带、钢丝绳）、串联在安
全带系带和挂点之间、在坠落发生时因速度
变化引发制动作用的装置。
按速差安全绳材
料及形式分为：织带速差器、纤维绳索速差
器和钢丝绳速差器三类。
2.后备保护绳（以配电为例）
安全绳是连接安全带系带与挂点的绳（带、钢丝绳等），按作业类别分为围杆作业用安全绳、区域限制用安全绳和坠落悬挂用安全绳。
按材料类别分为织带式安全绳、纤维绳式安全绳、钢丝绳式安全绳、链式安全绳。
速差式自控器(速差高空作业防坠器)
速差自控器原理及结构
速差自控器（防坠器）采用汽车 安全带缓冲释缓原理制作， 按照电力行业以及各种高空 作业以外失足事故现场大量 模拟得出的高空防坠罗装置-速差式自控器，俗称:防坠 器。
速差式自控器的原理与结构
速差自控器利用物体下坠速度差进行自控，高挂低用。 使用时只需要将锦纶吊绳跨过上方坚固钝边的结构物上， 将锦纶绳上的铁钩挂入“n”形环上，将钢丝绳上的铁钩挂 入安全带上的半圆环内即可使用。在使用半径内，不需更 换悬挂点。正常使用时，安全绳将随人体自由伸缩。在器 内机构作用下，处半紧张状态，使操作人员无牵挂感。万 一失足坠落，安全绳拉出速度明显加快，器内锁止系统即 自动锁止。使安全绳拉出距离不超过0.2米，冲击力小于29 49N，对失足人员毫无伤害。负荷解除即自动恢复工作。工 作完毕安全绳将自动回收到器内，便于携带。 • 本品安全系数高，可靠性好，并有效地解决因倾斜 作业下坠摇摆幅度过大而撞击其他物体而导致的事故。 • 本品控制系统采用特种钢，并经特种处理，质轻、 耐磨、耐腐蚀、抗冲击，外壳采用铝合金，质轻，不老化。 安全绳选用航空用钢丝绳。吊绳、安全带，均做阻燃处理， 耐200℃高温，并配套出厂，即购即用。
速差式自控器（防坠器）
先给高空作业的特种防护劳动保护！
速差自控器的定义阐述
速差式自控器又名高空作业防坠器，是用于高空作业者在高空作业过 程防止意外事故使用的防坠器具。 本品控制系统采用特种钢，并经特种处理，质轻、耐磨、耐腐蚀、抗冲 击，外壳采用铝合金，质轻，不老化。安全绳选用航空用钢丝绳。 吊绳、安全带，均做阻燃处理，耐200℃高温，有效承重2949N
速差自控器使用方法及注意事项
• • 1、本品必须高挂低用，使用时应悬挂在使用者上方 坚固钝边的结构物上。 2、使用本品前应对安全绳 、外观做检查，并试锁 2～3次（试锁方法：将安全绳以正常速度拉出应发出 “嗒”、“嗒”声；用力猛拉安全绳，应能锁止。松手时 安全绳应能自动回收到器内，如安全绳未能完全回收，只 需稍拉出一些安全绳即可）。如有异常即停止使用，保用 期内寄回本厂调换。 3、使用本品进行倾斜作业时，原则上倾斜度不超过 30，30以上必须考虑能否撞击到周围物体。 4、本品关键零部件已做耐磨、耐腐蚀等特种处理， 并经严密调试，使用时不需加润滑剂。 5、本品严禁安全绳扭结使用。严禁拆卸改装。并应 放在干燥少尘的地方。
速差防坠器
速差防坠器1. 引言速差防坠器是一种用于防止高空作业人员意外坠落的安全装置。
它能够有效地减缓坠落速度并防止坠落过程中的意外伤害。
本文将介绍速差防坠器的工作原理、结构组成、使用方法以及一些注意事项。
2. 工作原理速差防坠器采用惯性锁定机构和减速器相结合的方式，从而实现对高空作业人员坠落速度的控制。
当作业人员发生坠落时，惯性锁定机构会迅速锁定，并通过减速器将坠落速度逐渐减小，从而保护作业人员的安全。
3. 结构组成速差防坠器一般由以下几部分组成：3.1 主体部分主体部分是速差防坠器的核心组成部分，它包含了惯性锁定机构、减速器以及其它安全装置。
主体部分通常由高强度合金材料制成，以确保其结构坚固，能够承受高强度的冲击力。
3.2 安全带安全带是用来连接速差防坠器和作业人员的装置。
它一般由高强度纤维材料制成，能够承受作业人员坠落时的冲击力，并保持良好的柔韧性和耐磨性。
3.3 紧急刹车装置紧急刹车装置是速差防坠器的重要组成部分，它能够在作业人员坠落速度过快时迅速刹车，并防止发生意外伤害。
紧急刹车装置一般由弹簧和制动器组成，通过弹簧的压缩和释放来实现快速刹车。
4. 使用方法使用速差防坠器需要按照以下步骤进行：1.将速差防坠器固定在适当的位置上，并确保其连接牢固。
2.将安全带连接到速差防坠器上，确保其固定可靠。
3.佩戴安全带，并确保其系好，以确保在发生坠落时能够起到保护作用。
4.在进行高空作业时，保持警惕，并遵循相关的安全操作规程。
5.在发生坠落时，速差防坠器将自动启动并发挥作用，减缓坠落速度并保护作业人员的安全。
5. 注意事项在使用速差防坠器时需要注意以下几点：•在选择速差防坠器时，要确保其符合国家标准，并具有相关的认证资格。
•在使用过程中，要定期检查速差防坠器的功能是否正常，并进行必要的维护保养。
•速差防坠器只能用于防止作业人员坠落，不能用于其他用途。
•在使用过程中，要注意避免速差防坠器与尖锐物体或化学物质接触，以免损坏安全装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场高空作业安全辅助设施速差自控器
速差自控器又叫速差防坠器,用于人员高空作业防止意外坠落，即使意外坠落也能快速有效的保障人员安全，能在限定距离内快速制动锁定坠落人员，保护人员的生命安全。
速差自控器利用物体下坠的速度进行自控。
该产品高挂低用，使用时只需要将锦纶吊绳跨过上方坚固钝边的结构物质上，将安全扣除吊环，将速差自控器悬挂在使用者上方，把安全绳上的铁沟沟入上安全带的半圆环内，即使可使用，正常使用时，安全绳将随人体自由伸缩，不需经常更换悬挂位置，在器内机构的作用下，安全绳一直处于半紧张状态，使用者轻松自如，无牵挂的工作，由为减少落差创造条件。
一旦人体失足坠落，安全绳的拉出速度加快，器内控制系统即自动琐止，安全绳拉出不超0。
2m冲击距离小于3000N，负荷一解除由能恢复正常工作，工作完毕安全绳将自动收回器内，便于携带。
（一）分类和标记
1. 按速差器安全绳材料及形式分类：织带速差器、纤维绳速差器、钢丝绳速差器。
2. 按功能分类：速差器可分为带有整体救援装置和不带整体救援装置两类。
3. 标记
速差器的标记由产品特征、产品性能两部分组成。
①产品特征：以字母Z代表织带速差器、以字母X代表纤维绳速差器、以字母G代表钢丝绳速差器、以字母J代表带有整体救援装置；以阿拉伯数字代表安全绳最大伸展长度。
②产品性能：以字母J代表基本性能、以字母G代表高温性能、以字母D 代表低温性能、以字母S代表浸水性能、以字母F代表抗粉尘性能、以字母Y代表抗油污性能。
示例：具备基本性能的织带速差器，安全绳最大伸展长度为3m，表示为Z-J-3；带有整体救援装置的钢丝绳速差器，同时具备高温、抗粉尘性能和抗油污性能，安全绳最大伸展长度为10m，表示为GJ-GFY-10。
（二）技术要求
与速差器相连的部件应符合相应的产品标准要求。
1. 速差器的外观和结构
①速差器的外观应平滑，无材料和制造缺陷，无毛刺和锋利边缘。
②速差器应带有可防止在下落过程中安全绳被过快抽出的自动锁死装置。
③在速差器顶端应有合适的装置同挂点连接。
④速差器顶端挂点或安全绳末端连接器应有可旋转的装置。
⑤速差器应有安全绳回收装置确保安全绳独立和自动
的回收。
⑥速差器上安全绳出口处应无尖角和锋利边缘。
2. 速差器安全绳
①速差器使用的安全绳应符合GB 24543《坠落防护安全绳》的规定。
②当钢丝绳作为速差器安全绳使用时直径不应小于5mm。
③安全绳末端应有专门用于安装连接器的环眼，绳结不能用来作为安全绳环眼使用。
3. 缓冲器
①连接在安全绳上的缓冲器应符合GB/T 24538《坠落防护缓冲器》的规定，并应在安全绳完全收回时位于速差器外部。
②速差器内部的缓冲器装置不应影响速差器正常锁止功能，不应对安全绳产生不正常的磨损。
4. 整体救援装置
①整体救援装置可分为单向升高和可升降两种。
②带有整体救援装置的速差器应有控制装置，使救援人员可以控制受困人员的升降，但不能影响速差器的正常使用。
③救援装置应有保险功能，避免无意操作。
④启动救援装置的时间不应超过20s。
（三）标识
1. 永久标识
速差器的永久标识应至少包括以下内容：
①产品名称及标记
②本标准号
③制造厂名
④生产日期（年、月）、有效期
⑤法律法规要求标注的其他内容
2. 产品说明书
每个速差器应配有详细说明书，至少应包括以下内容：
①厂商名称
②厂商地址等其他信息
③产品用途、限制、最大工作高度
④警告禁止擅自改装
⑤安装使用说明
⑥在使用前的检查步骤储存、清洗、维护说明
⑦建议依据使用环境，至少一年一次由专业人员按照厂商的说明对产品进行周期性检查
⑧产品报废条件
⑨法律法规要求说明的其他内容
（四）使用常识
1. 速差自控器应高挂低用，悬挂与使用者上方固定的
结构物质上，应防止摆动碰撞。
水平活动应在以垂直线为中心半径 1.5m范围内。
原则上倾斜不超过30°以上必须考虑能否撞击到周围的物体。
2. 正常拉动安全绳时，会发生“嗒、嗒”声响。
如安全绳收不回去。
稍作速度调节即可。
3. 严禁将绳打结使用，速差自控器的绳钩必须挂在安全带的连接环上；必须远离尖锐物体，火源、带电物体。
4. 双强速差自控器上的各部件，不得任意拆除、更换；使用时也不需添加任何润滑剂；使用前应做实验，确认正常后方可使用。
5. 在使用速差自控器过程中要经常性的检查速差自控器的工作性能是否良好；绳钩、吊环。
固定点、螺母等有无松动；壳体有无裂纹或损伤变形；钢丝绳有无磨损、变形伸长、断丝等现象、如发现异常应停止使用。
6. 速差自控器在不使用时应防止雨淋，防止接触腐蚀性的物质。
7. 速差自控器必须有省级以上安全检验部门的产品合格证。
8. 双强速差自控器使用时，钢丝绳拉出后工作完毕，收回器内时中途严禁松手。
避免回速过快造成弹簧断裂钢丝绳打结，不能使用。
钢丝绳收回器内后即可松手。
9. 警告提示: 本产品使用时，纲丝绳拉出后工作完毕，
收回器内时中途严禁松手.避免回速过快造成弹簧断裂,钢丝绳打结,不能使用.钢丝绳收回器内后即可松手。
