NE555 经典电路
ne555时基电路原理
ne555时基电路原理ne555时基电路是一种基于NE555集成电路的电子电路，它能够产生稳定的时间间隔或频率信号。
NE555是一款经典的定时器集成电路，广泛应用于计时、脉冲生成、频率分频等领域。
本文将介绍ne555时基电路的原理及其应用。
一、ne555时基电路的原理ne555时基电路的核心是NE555集成电路。
NE555集成电路是一款由几个晶体管、电阻和电容器等元件组成的集成电路。
它具有三个主要引脚，分别是GND(地)、VCC(正电源)和OUT(输出)。
其中，GND引脚连接到电路的地线，VCC引脚连接到正电源，OUT引脚用于输出脉冲信号。
NE555集成电路的工作原理如下：当VCC引脚接入正电源时，集成电路内部的比较器开始工作。
比较器会不断比较电容器电压与参考电压之间的大小关系。
当电容器电压超过参考电压时，输出引脚会输出低电平；当电容器电压低于参考电压时，输出引脚会输出高电平。
通过这种方式，NE555集成电路能够产生稳定的时间间隔或频率信号。
二、ne555时基电路的应用1. 计时器：ne555时基电路可用作计时器，通过调节电容器和电阻的值，可以实现不同的计时功能。
例如，在电子钟、定时开关等应用中，ne555时基电路可以精确地控制时间间隔。
2. 脉冲发生器：ne555时基电路可用作脉冲发生器，通过调节电容器和电阻的值，可以产生不同频率和占空比的脉冲信号。
这在通信、测量等领域中非常有用。
3. 频率分频器：ne555时基电路还可用作频率分频器，通过调节电容器和电阻的值，可以将输入信号的频率分频为较低的频率。
这在数字电子设备中常常用到，例如在计数器、时钟电路等应用中。
4. 触发器：ne555时基电路可以作为触发器使用，通过改变电容器和电阻的值，可以实现不同的触发功能。
触发器在数字电路中常常用于存储和传输数据。
5. 脉宽调制：ne555时基电路可用作脉宽调制器，通过改变电容器充放电的时间，可以调节输出信号的脉宽。
555定时器常见应用及50个经典设计电路
555定时器常见应用及50个经典设计电路555定时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名。
此电路后来竟风靡世界。
目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。
初识555定时器555定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极型（TTL）工艺制作的称为555，用互补金属氧化物（CMOS ）工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。
555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。
555 芯片是极其多用途的芯片，有着多达数百的不同应用包括时基计时或是开关以及电压控制的振荡器和调节器。
对于接触过数字电路或者模拟电路的人来说，555芯片绝对算的上是经典的。
凭借着其低廉的成本和可靠的性能，广泛的被应用到各种电器上，包括仪器仪表、家用电器、电动玩具、自动控制。
555定时器的引脚图它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TL，该脚电压小于1/3 VCC时有效。
3脚：输出端OUT。
4脚：直接清零端RST。
当此端接低电平时，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端正常工作时应接高电平。
5脚：CO为控制电压端。
若此脚外接电压，则可改变内部两个比较器的基准电压，当该脚不用时，应将该脚串入一只0.01μF（103）瓷片电容接地，以防引入高频干扰。
6脚：高触发端TH，该脚电压大于2/3 VCC时有效。
7脚：放电端。
该端与放电管T的集电极相连，用做定时器时电容的放电引脚。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 -16V，CMOS型时基电路VCC的范围为3-18V，一般用5V。
NE555的原理及应用
NE555的原理及应用1. NE555简介NE555是一款经典的集成电路，拥有广泛的应用领域。
它是由赫尔公司（Harris）推出的一款定时器电路，在电子设计中被广泛使用。
NE555采用Bipolar工艺，具有稳定性高、可靠性好、成本低廉等优点，因此在各种电子设备中得到了广泛的应用。
2. NE555的原理NE555是一个外围元件较少的集成电路，其内部结构包括电压比较器、RS触发器、RS锁存器、两个电子开关及输出级等组成。
NE555的原理如下：1.电压比较器：NE555具有两个比较器（Comparator），通过与外部电阻和电容相连，产生能带时间特性的矩形波。
2.RS锁存器和RS触发器：根据电压比较器输出电平的不同，NE555的RS锁存器和RS触发器会切换状态。
3.输出级：NE555的输出级负责输出矩形波。
3. NE555的应用NE555因其简单可靠的特点，在各种电子设计中都有广泛的应用，下面列举了一些常见的应用场景。
3.1 时序电路NE555常被用作时序电路设计，可以实现各种精确的定时控制。
下面是一些常见的时序电路应用：•脉冲发生器：利用NE555的单稳态或多稳态脉冲发生特性，在需要定时输出脉冲的场合，如倒计时、测量、报警等。
•闪烁灯：利用NE555的多稳态性质，控制灯光或LED的闪烁频率，广泛应用于警示灯、广告灯、装饰灯等。
3.2 模拟电子电路•振荡电路：将NE555设置为振荡器，可以实现正弦波、方波等各种形式的振荡输出。
可以应用于音频发生器、计时器等。
•脉宽调制(PWM)：利用NE555的饱和度和放电度控制器特性，模拟脉宽调制技术。
常用于调光器、电机速度控制器等。
3.3 控制电路•触发控制电路：NE555可以作为一个触发开关控制器，常用于自动开关、红外传感器触发等控制场景。
•电压监控器：NE555还常被用来实现电压监控电路，通过连续比较电压大小来输出监控信号，应用于过压、欠压保护等领域。
4. 总结NE555是一款经典的集成电路，具有简单可靠、成本低廉等优点。
ne555原理

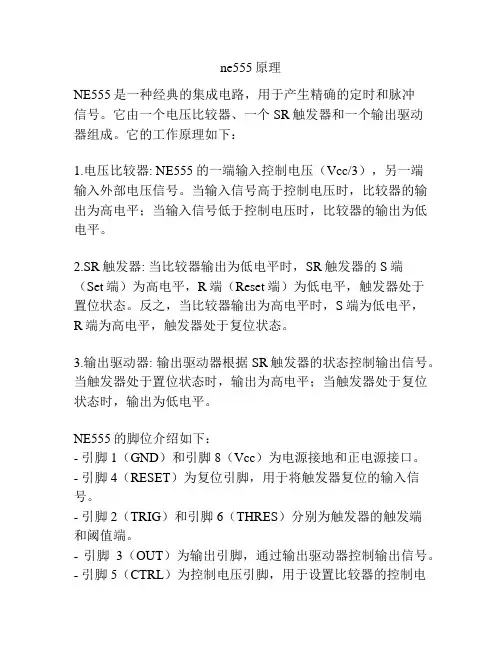

ne555原理
NE555是一种经典的集成电路，用于产生精确的定时和脉冲
信号。
它由一个电压比较器、一个SR触发器和一个输出驱动
器组成。
它的工作原理如下：
1.电压比较器: NE555的一端输入控制电压（Vcc/3），另一端
输入外部电压信号。
当输入信号高于控制电压时，比较器的输出为高电平；当输入信号低于控制电压时，比较器的输出为低电平。
2.SR触发器: 当比较器输出为低电平时，SR触发器的S端
（Set端）为高电平，R端（Reset端）为低电平，触发器处于
置位状态。
反之，当比较器输出为高电平时，S端为低电平，
R端为高电平，触发器处于复位状态。
3.输出驱动器: 输出驱动器根据SR触发器的状态控制输出信号。
当触发器处于置位状态时，输出为高电平；当触发器处于复位状态时，输出为低电平。
NE555的脚位介绍如下：
- 引脚1（GND）和引脚8（Vcc）为电源接地和正电源接口。
- 引脚4（RESET）为复位引脚，用于将触发器复位的输入信号。
- 引脚2（TRIG）和引脚6（THRES）分别为触发器的触发端
和阈值端。
- 引脚3（OUT）为输出引脚，通过输出驱动器控制输出信号。
- 引脚5（CTRL）为控制电压引脚，用于设置比较器的控制电
压。
NE555可广泛应用于计时器、频率测量、脉冲生成、电压控制振荡器等电子设备中。
通过调整外部电路参数，可以实现不同的定时和脉冲信号产生。
NE555 双键触摸电子开关电路图
NE555 双键触摸电子开关电路图元件：R1，R2=3.3M 1/4W 5%D1=1N4148 二极管RL1=12V 继电器R3=10K 1/4W 5% 电阻D2= 发光二极管R4=1K 1/4W 5%Q1=BC547 三极管C1=10nF 63V MKT 5% 电容IC1=555 集成电路分立元件的五路跑马灯控制电路NE555和CD4017组成的流水灯控制电路双键触摸式照明灯本电路图使用两个触摸电极片，分别代替在实际生活中的开和关控制。
一、电路工作原理双触摸式照明开关电路如图1所示。
VS与VD7构成了开关回路。
当人触摸到M1（开）电极片时，人体通过R4、VD5整流后给IC NE555集成电路的2脚一个低电平信号（此时IC NE555集成电路接为RS触发器），输出脚3输出高电平，通过R3后触发VS的门极，VS 导通，电灯点亮。
当人触摸到M2（关）电极片时，人体通过R5、VD6整流后给IC NE555集成电路的6脚一个低电平信号，输出脚3输出低电平，R1提供的正向触发电压被R3通过集成电路的3脚对地短路，VS失去触发电压，当交流过零时即关断，电灯熄灭。
二、元器件选择IC选用NE 555型集成电路；VS选用2N6565型普通塑封小型单向晶闸管；VD1~VD4选图1 双键触摸式照明灯电路图用IN4007硅整流二极管；VD7选用6.2V、1W的2CW105硅稳压二极管；VD6、VD7选用IN4148型硅开关二极管；R1~R5均选用RTX—1/8W型碳膜电阻器；C1选用CD11—16V型电解电容；C2选用C＇I＇I型瓷介电容器。
三、制作与调试方法本电路结构简单、使用方便，只要焊接正确，选用元件正确都能正常工作。
由于本电路负载的能力受到稳压管VD7的限制，所以负载的功率不宜大于60W。
ne555原理
ne555原理NE555是一款经典的集成电路，广泛应用于各种计时、脉冲生成、频率调制和电压比较等电子电路中。
NE555的原理简单且易于理解，下面将详细介绍其工作原理。
NE555由稳压电源、双稳态比较器、RS触发器、R-S锁存器和基本放大器构成。
其内部结构包括摆触发器、放大器和输出器。
NE555的引脚分别为电源引脚(VCC和GND)、控制电压引脚(CONT)、触发引脚(THRES)、放电引脚(DISCH)、重置引脚(RESET)和输出引脚(OUT)。
NE555的工作原理主要基于两个关键元件：一个是比较器，用于比较触发电压和阈值电压，从而控制触发器的状态；另一个是自由振荡器，用于产生周期性的脉冲信号。
在NE555的工作中，当电源电压(VCC)加在芯片的电源引脚上时，芯片内部的稳压电路会将电源电压稳定为5V或15V，以供芯片正常工作。
同时，电源电压也会通过RES引脚，通过稳压电阻R1和R2，以及稳压电容C1提供给比较器、触发器和集电极等部分。
在自由振荡器的工作中，当控制电压(CONT)大于2/3倍的电源电压时，比较器的输出为低电平，将触发器的D端置位，Q 端清零。
这时，放电电路打开，电容C1开始由VCC充电，同时输出端(OUT)处于低电平状态。
当C1充电时，直到它的电压达到1/3倍的电源电压。
此时，比较器的输出反转为高电平，将触发器的Q端置位，D端清零。
这时，放电电路关闭，C1开始通过放电器充电，输出端(OUT)处于高电平状态。
当C1再次充满电时，电压达到2/3倍的电源电压，重复上述过程，形成自由振荡的脉冲信号。
如果在NE555的引脚上连接外部电路，比如电阻、电容、二极管等，还可以实现计时、频率分割、脉宽调制等其他功能。
综上所述，NE555利用比较器和自由振荡器的相互作用，实现了可靠的计时和脉冲生成功能，在电子电路设计中具有重要的应用价值。
ne555的原理
ne555的原理NE555是一种经典的集成电路，常用于单稳态和多谐振荡器、脉宽调制、频率分频器等电路中。
其主要原理如下：1. 内部组成：NE555由比较器、RS触发器、输出驱动器和电压分压器等组件组成。
其中比较器用于比较输入电压和参考电压，RS触发器负责控制输出的状态，输出驱动器则驱动外部电路。
2. 工作模式：NE555有两个重要的工作模式，分别是单稳态和多谐振荡器。
a. 单稳态模式：当触发输入为低电平时，输出会迅速变为高电平，并且保持一段时间后恢复为低电平。
这个时间间隔由外部电路中的电容和电阻决定。
b. 多谐振荡器模式：当触发输入为高电平时，输出会向反向转变，并在达到某个阈值电平后再次翻转。
这个过程会不断重复，形成周期性的方波输出。
同样，这个周期也由外部电路中的元件确定。
3. 引脚功能：a. GND和VCC分别为接地和电源引脚，用于提供工作电压。
b. Trigger为触发输入引脚，当此引脚电压小于2/3的高电平时，输出翻转。
c. Threshold为阈值输入引脚，当此引脚电压大于1/3的高电平时，输出翻转。
d. Output为输出引脚，用于输出NE555的工作状态。
e. Discharge为放电引脚，用于将电容器中的电荷释放。
f. Control Voltage为控制电压引脚，用来调节内部比较器的参考电压。
4. 外部电路：NE555通常需要和外部电容、电阻及其他元件结合使用，来实现不同的功能。
比如，单稳态模式下，可以通过选择合适的电容和电阻值，来确定输出高电平持续的时间；多谐振荡器模式下，可以调整电容和电阻的数值，实现不同频率的方波输出。
总之，NE555的原理基于内部比较器、RS触发器、输出驱动器和电压分压器等组件的协同工作，通过外部电路的设置来控制输出的状态和时间间隔，从而实现各种电路的功能。
NE555经典电路--教学专用
1、触摸延时小灯它将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻值和电容量达到延时效果。
要想增加延时的时间，就调换大容量的电容，如400μF、1000μF等。
如果作为夜间床头定时灯、楼道定时灯等，可拆去发光二极管和电阻，换一个6伏的小灯即可。
2、手控行车红绿灯指示器模型先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连接后，只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。
3、可自动控制的行车红绿灯指示器模型图4是它的电路图，只将上图的手控改为磁控，再加上延时电路，就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶，由于延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。
需要注意的是根据汽车模型的速度，调整干簧管的位置和电路延时的时间。
4灯塔模型先用硬纸做一个灯塔模型。
图5是它的电路图，它只取闪光电路的一部分——一个绿发光二极管作为塔灯。
最后调整好闪烁时间。
5断线报警器在电路图９1中的A、B两点是用一根细的导线连接（图中的弧线），当人或动物碰断导线时便会发声报警，发光二极管发光。
6雨水报警器１０是它的电路图，它是在音响电路中从两个电阻之间引出一个探头改为雨水报警器的。
用覆铜板照图１１做一个探头，接到音响电路中，当雨水滴在探头上，使电路导通，便会发出音响。
这个报警器还可以作为各种遇水报警装置。
7高低水位报警器水能导电，也就有电阻存在。
图1就是利用电阻值的不同，发出不同音调制作成高低水位报警器，它与雨水报警器中的探头不同。
用导线按照图2做成水位探头，接到电路中去。
当水位低时，A与B导通，因有可调电阻，阻值较大发出低音；当水位升高A与C也导通，这时A与C电阻阻值因为没有可调电阻远远小于A与B的电阻值，因此电流通过A 与C，报警器便发出高音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NE555应用电路全集
各种应用电路
555触摸定时开关
集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器
附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
曝光时间计算公式为：T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。
单电源变双电源电路
附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。
3脚为高电平时，C4被充电；低电平时，C3被充电。
由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器
时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。
扬声器采用2英寸、8欧姆小型动圈式。
雨滴声的速度可以通过100K电位器来调节到合适的程度。
如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路
这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。
因此调节电位器RP的数值可以调整电机的速度。
如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。
图中VD3是续流二极管。
在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。
电容C2和电阻R3是补偿网络，它可使负载呈电阻性。
整个电路的脉冲频率选在3~5千赫之间。
频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。
用555制作的D类放大器
我们知道D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
风扇周波调速电路
夏天要来了，电风扇又得派上用场。
这里介绍一个电风扇模拟阵风周波调速电路，可以为将我们家里的老式风扇增加一个实用功能，也算是一个迎接夏天到来的准备吧。
下面介绍其工作原理。
电路见图1a。
电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。
在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。
在NE555的3脚输出低电平期间，双向开关关断，风扇停转。
MOC3061本身具有一定驱动能力，可不加功率驱动元件而直接利用MOC3061的内部双向
开关来控制电风扇电机的运转。
RW为占空比调节电位器，亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节，改变C2的取值或RW的取值可改变控制周期。
图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。
制作时，可参考图示参数选择器件。
由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。
电热毯温控器
一般电热毯有高温、低温两档。
使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。
这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。
工作原理：
电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。
室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。
当V6元件选择：
BG1可选用3AX、3AG等PNP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。
制作要点：
热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。
一电容器铝壳内，注入导热硅脂，制成温度探头。
使用时，把该温度探头放在适当部位即可。
多用途延迟开关电源插座
家用电器、照明灯等电源的开或关，常常需要在不同的时间延迟后进行，本电源插座即可满足这种不同的需要。
工作原理：电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。
按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥ 脚为高电平，则NE555的③ 脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。
这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。
就这样满足了不同的需求，LED、LED2作相应的指示。
本电路只要元器件是好的，装配无误，装好即可正常工作。
延时时间由C3及PR+R3的值决定，T≈1.1C3(PR+R3)。
RP指有效部分。
C3可用数十pF 至1000μF的电容器，(PR+R3)的值可取2K～10MΩ。
C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。
其它元器件无特殊要求。
新颖实用的直流低压稳压电源
开关电源部分的VD1－VD4、R1、C1、C2组成整流滤波电路。
NE555和R2、R3、C4、VD6等元件组成多谐振荡电路，其频率约20KHz。
R4、C3、VD5组成降压稳压电路，为NE555提供12V工作电源。
大功率管VT1及变压器T构成开关电路。
VT1的工作状态由NE555的③脚控制，导通时间由脉冲宽度决定，调整R3即可改变脉冲宽度。
脉冲宽度变宽，输出电压升高；脉冲宽度变窄，输出电压降低。
VT2及R8、R9、C6组成过流保护电路。
当负载过重或发生短路故障时，VT2导通，强迫NE555复位停振，从而保护VT1不致损坏。
C7、R10为保护网络，防止VT1的c-e结被瞬间脉冲击穿。
两个次级绕组经整流滤波后分别输出20V及12V。
为了使制作简单，开关电源设计成不能自动稳压的，其功能类似于变压器，只是实现轻型化的隔离降压作用，稳压功能由后面的稳压电路实现。
12V直流电压经7805稳压后输出+5V 电压；20V直流电压送至可调稳压电路。
两者不共地，以便于进行加减组合输出多种电压。
