星三角控制程序实例
星三角控制程序实例星三角控制是一种常见的电动机开关方式，也是电机启动时常用的方法之一。
本文将通过一个实例介绍如何编写一个简单的星三角控制程序。
背景星三角控制是通过将3相感应电动机先接成星形，然后再接成三角形的方式实现电机的启动。
当电机启动时，它需要比较大的能量来克服惯性和电动机线圈的电阻。
而星三角控制可以通过将电机连接到低电压电源上，以减少启动时的电流和峰值电压，最终实现安全和高效的电动机启动控制。
程序设计编写一个简单的星三角控制程序，我们需要先了解一些基本的电路连接方法和控制逻辑。
下面是程序的详细步骤：1.确定控制器接口和电机接口：在本程序实例中，我们使用的是基于Arduino控制器的星三角控制电路，所以需要将控制器的引脚连接到电机的引脚上。
根据电机的类型和电压等级，我们需要选择合适的控制器和电机接口。
2.编写控制程序：根据星三角控制的电路原理和控制流程，我们可以编写一个简单的控制程序来控制电机的启动和运行。
首先我们需要将电机的三根相线依次连接到控制器上，然后通过控制器发送PWM脉冲信号控制电机的旋转速度。
在程序中，我们通常会使用PWM库来实现控制器对电机的精确控制。
3.实现电机启动：为了实现星三角控制电路的启动，我们需要在程序中加入一个启动函数，该函数将根据控制逻辑自动将电机的连接从星形切换到三角形，从而实现电机的启动。
在启动过程中，我们需要控制电流和电压的输出以避免出现电机烧毁或损坏的情况。
4.实现电机保护：为了保护电机的安全运行，我们还需要在程序中加入一些保护机制，如过压保护、过流保护和温度监控等。
这些机制将帮助我们及时发现并处理电机故障以保障设备的正常运行。
结论本文介绍了一个简单的星三角控制程序实例，展示了在实现电机控制和保护方面的一些基本技术和方法。
通过合理地使用这些技术和方法，我们可以实现高效、可靠和安全的电动机启动和运行控制，以满足不同需求下的工业和民用应用场景。
星三角启动的电流计算、启动原理、使用条件以及注意事项
星三角启动的电流计算、启动原理、使用条件以及注意事项交流异步电动机启动电流可达到额定电流的5-8倍，为避免大电流对电机线圈和电网的冲击，对于一些功率较高的电机必须使用降压启动，星—三角启动就是一种最为常见且简单的启动方式。
首先我们来了解下星—三角启动。
星—三角，实际是电机的两种接法；即星型接法和角型接法。
星型接法又叫Y型接法，通过这种方式使得电机各个绕组上的电压降为原来的根号三分之一，从而达到降压的目的。
星形解法示意图三角型接法则可以保持原本的电压，使电机工作在额定状态下。
角形解法示意图在星角启动中，这两种接法组合到一起使用，即启动时使用星型接法，达到降压启动的目的，保护电网和电机。
启动后使用三角形接法，使得电机在额定电压下工作。
通常这种接法的切换由一个特定的控制电路自动完成，也可以通过plc完成。
明白了星角启动的原理，我们再来看看实际控制原理图。
需要的电器元件有，断路器，熔断器，接触器，继电器，延时继电器等等。
星角启动的主回路有两种，对应的控制回路也是不同的。
下面为大家介绍一下星三角启动的电流计算、启动原理、使用条件以及注意事项。
星三角启动的电流计算1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。
而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。
但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
星三角起动说明

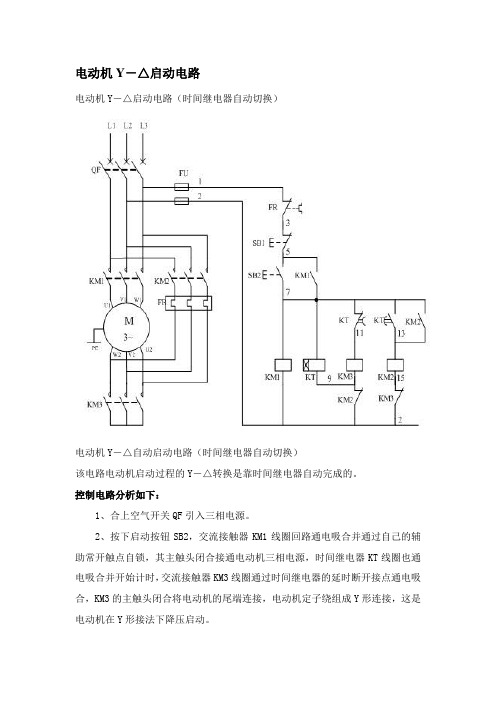

电动机Y－△启动电路电动机Y－△启动电路（时间继电器自动切换）电动机Y－△自动启动电路（时间继电器自动切换）该电路电动机启动过程的Y－△转换是靠时间继电器自动完成的。
控制电路分析如下：1、合上空气开关QF引入三相电源。
2、按下启动按钮SB2，交流接触器KM1线圈回路通电吸合并通过自己的辅助常开触点自锁，其主触头闭合接通电动机三相电源，时间继电器KT线圈也通电吸合并开始计时，交流接触器KM3线圈通过时间继电器的延时断开接点通电吸合，KM3的主触头闭合将电动机的尾端连接，电动机定子绕组成Y形连接，这是电动机在Y形接法下降压启动。
3、当时间继电器KT整定时间到时后，其延时常开触点打开，交流接触器KM3线圈回路断电，主触点打开定子绕组尾端的接线，KM3的辅助常闭触点闭合为KM2线圈的通电做好准备。
4、时间继电器KT动作使，其延时常开触点闭合，接通KM2线圈回路，使得KM2通电吸合并通过自己的辅助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电动机在△接法下运行。
5、电动机的过载保护由热继电器FR完成6、线路中的互锁环节有：KM2常闭触点接入KM3线圈回路。
KM3常闭触点接入KM2线圈回路。
7、空气开关下面的电流互感器和电流表，是为了测量电动机电流，便于监视电动机的运行情况。
安装注意事项：1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。
不可用于Y形接线的电动机因为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会因电压过高而烧毁。
2、接线时应先将电动机接线盒的连接片拆除。
3、接线时应特别注意电动机的首尾端接线相序不可有错，如果接线有错，在通电运行会出现启动时电动机左转，运行时电动机右转，因为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。
4、如果需要调换电动机旋转方向，应在电源开关负荷侧调电源线为好，这样操作不容易造成电动机首尾端接线错误。
5、起动时间；起动时间过短；起动时间过短电动机的转速还未提起来，这时如果切换到运行，电动机的启动电流还会很大，造成电压波动。
用三菱PLC编成星三角启动
用三菱PLC编成星三角启动第一篇：用三菱PLC编成星三角启动星三角启动的几个要点：第一：需要三个接触器，PLC需要三个输出点。
第二：三个接触器，需要互锁，需要三个接触器的辅助触点作为输入点，当然，机械互锁也可以。
第三：星三角启动需要两个过程，星过程和角过程，切换时，需要一个定时器即可用三菱PLC编成的一个小程序星---三角启动，就这一要求编制控制程序并不难，难的是整个工程你都要尽善尽美，符合电器控制要求，从选材到安装，直到远转正常，意义是在工人当中普及PLC，以考PLC为主LD X000 OR Y001 ANI X001 ANI X002 OUT Y001输出至（KM1）主电源接触器LD Y001 OUT T0 K50 LD Y001 ANI T0 ANI Y003(PLC内部互锁)ANI X003 外部互锁输入点,来自三角形接触器常开触点.OUT Y002 输出至(KM2)星形接触器 LD T0 ANI Y002(PLC内部连锁)ANI X004 外部互锁输入点, 来自星形接触器常开触点.OUT Y003 END 这个程序要考虑的是外部的两个连锁输入,否则会发生当外部接触器烧粘住,内部PLC照样远转.其他如何选材这里就不赘述了.就这题我要强调的是,PLC内部的软接触器的动作不是我们常规的理解,同时动作,而是从上到下的动作.在比赛是就出现了一例,他把三角形放在星形前面,由一个T0控制,工作的顺序是先上三角形,后切星形,造成主电路短路,应该是先切星形,再上三角形.用西门子S7-200系列CPU226 PLC 控制5个脉冲阀，每个脉冲阀工作时间为1S，每隔15S工作一个，依次循环，有启动信号输入。
求教：启动后第一个脉冲阀工作的程序怎么写，请懂的告诉一下！问题补充：一楼：我做的是除尘喷次，把启动信号，做为1号脉冲阀运行时间定时器的使能信号。
能详细说明吗？二楼：你写的程序是可以无限循环工作的？最佳答案程序已经在224XP上验证。
星三角启动接线方法
