不间断电源装置及应急电源装置安装技术交底
ups不间断电源安装方案1
ups不间断电源安装方案1UPS不间断电源安装方案概述：UPS（不间断电源）是一种重要的电力设备，可为电力不可靠或电力中断的环境提供持续的电力供应。
本文将详细介绍UPS不间断电源的安装方案。
1. 安装位置选择UPS的安装位置应根据具体需求和场景进行选择。
一般来说，应避免安装在潮湿、有腐蚀性气体或尘埃较多的环境中。
同时，还应确保UPS与其他电子设备之间有足够的通风空间，防止过热。
对于较大功率的UPS，还需要考虑安装在专用机房或安全的机柜中。
2. 电源配电UPS的电源配电方案至关重要，以下是一些常见的配电指南：- 确保UPS输入电源与市电的电压和频率匹配。
- 为UPS提供适当的输入保护措施，例如过载保护器、熔断器或隔离开关。
- 应选择合适的电缆尺寸，以减小电缆阻抗和损耗。
- 为UPS输出电源提供必要的保护设备，例如过载保护器或熔断器。
3. 蓄电池选型和布置蓄电池是UPS的核心组件之一，决定了UPS的电池备份时间和性能。
以下是一些关于蓄电池选型和布置的建议：- 根据UPS的负载和所需的备份时间确定蓄电池的容量。
- 选择符合国家或地区标准的蓄电池。
- 安装蓄电池时应遵循制造商提供的指导，并确保蓄电池之间的连接牢固可靠。
- 对于较大容量的蓄电池，应选择安全可靠的蓄电池柜或支架，并提供足够的通风和温度控制。
4. UPS与负载设备的连接连接UPS与负载设备需要注意以下几点：- 使用合适的电缆和插头连接UPS输出与负载设备。
- 确保连接牢固可靠，避免电缆过长或过短。
- 在连接过程中，应确保电缆的绝缘良好，避免短路或电击风险。
5. 系统调试和检测安装UPS后，需进行系统调试和检测以确保其工作正常：- 对UPS进行功能性测试，包括UPS切换时间测试、电池备份时间测试等。
- 使用专业测试仪器检测UPS的输入和输出电压、频率等参数。
- 定期检查UPS的运行状态，包括电池充电状态、温度、故障报警等。
6. 维护和保养UPS的维护和保养是保证其长期稳定工作的关键：- 根据制造商提供的指导，定期检查和更换蓄电池。
(完整版)电池组安装安全技术交底
(完整版)电池组安装安全技术交底电池组安装安全技术交底1. 介绍本文档旨在向工作人员提供关于电池组安装的安全技术交底。
电池组安装是一个重要且复杂的过程，需要严格遵守安全规定和标准，以确保安装过程和使用过程中的安全性。
2. 安装前准备在开始电池组安装之前，确保以下准备工作已经完成：- 安全检查：确保安装场所符合安全要求，例如有足够的通风和消防设备；- 设备检查：检查电池组和相关设备的完整性和正常工作状态；- 工具准备：准备所需的工具和安装设备，确保其完好并符合安全标准；- 工作人员培训：对参与安装的工作人员进行相关培训，使其了解安全操作规程。
3. 安装步骤根据电池组的具体型号和安装要求，执行以下安装步骤：1. 安全操作规程：- 工作人员必须穿戴个人防护装备，包括安全帽、安全眼镜、手套和防护服；- 禁止吸烟、使用明火或产生火花的工作，以避免引发事故；- 严禁将未使用的电池直接与金属接触，以防止短路。
2. 安装位置选择：- 选择合适的安装位置，确保电池组与其他设备和建筑物的安全距离；- 避免将电池组安装在高温、潮湿或易燃的环境中。
3. 安装固定：- 使用合适的固定装置将电池组牢固地安装在安装位置上，防止其发生移动或倾斜；- 确保固定装置符合安全要求，能够承受电池组的重量和振动。
4. 电池组接线：- 根据电池组的接线图和安装说明书，正确连接电池组的正负极和电缆；- 确保电缆接头可靠牢固，无松动，并进行绝缘处理。
5. 安装完成测试：- 完成安装后，进行必要的测试和检查，确保电池组的正常运行；- 检查所有接线和连接处，确保无短路、断路或松动的现象；- 根据相关标准进行电池组的充电和放电测试。
4. 安装后维护安装完成后，进行定期的维护和保养工作，以确保电池组的持续安全运行。
- 检查电池组的工作状态和电压，确保其正常运行；- 清洁电池组表面，以防止灰尘和杂物积聚，影响散热和安全性；- 定期检查电池组及其连接部件的损坏或老化情况，及时进行维修或更换；5. 安全注意事项在进行电池组安装过程中，请谨记以下安全注意事项：- 严格遵守相关安全规定和标准；- 使用正确的工具和设备，并保持其良好的工作状态；- 阅读并遵守电池组的安装说明书和使用手册；- 避免误操作和随意更改电池组的参数；- 发现异常情况时，立即停止操作，并通知相关人员。

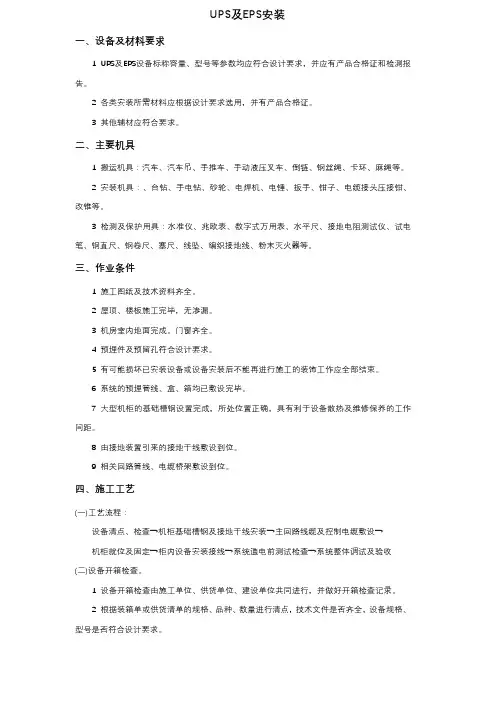

UPS及EPS安装技术交底
UPS及EPS安装一、设备及材料要求1 UPS及EPS设备标称容量、型号等参数均应符合设计要求，并应有产品合格证和检测报告。
2 各类安装所需材料应根据设计要求选用，并有产品合格证。
3 其他辅材应符合要求。
二、主要机具1 搬运机具：汽车、汽车吊、手推车、手动液压叉车、倒链、钢丝绳、卡环、麻绳等。
2 安装机具：、台钻、手电钻、砂轮、电焊机、电锤、扳手、钳子、电缆接头压接钳、改锥等。
3 检测及保护用具：水准仪、兆欧表、数字式万用表、水平尺、接地电阻测试仪、试电笔、钢直尺、钢卷尺、塞尺、线坠、编织接地线、粉末灭火器等。
三、作业条件1 施工图纸及技术资料齐全。
2 屋顶、楼板施工完毕，无渗漏。
3 机房室内地面完成。
门窗齐全。
4 预埋件及预留孔符合设计要求。
5 有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作应全部结束。
6 系统的预埋管线、盒、箱均已敷设完毕。
7 大型机柜的基础槽钢设置完成，所处位置正确，具有利于设备散热及维修保养的工作间距。
8 由接地装置引来的接地干线敷设到位。
9 相关回路管线、电缆桥架敷设到位。
四、施工工艺(一)工艺流程：设备清点、检查→机柜基础槽钢及接地干线安装→主回路线缆及控制电缆敷设→机柜就位及固定→柜内设备安装接线→系统通电前测试检查→系统整体调试及验收(二)设备开箱检查。
1 设备开箱检查由施工单位、供货单位、建设单位共同进行，并做好开箱检查记录。
2 根据装箱单或供货清单的规格、品种、数量进行清点，技术文件是否齐全，设备规格、型号是否符合设计要求。
3 检查主机、机柜等设备外观是否正常，有无受潮、擦碰及变形等情况，并做好记录和签字确认手续。
(三)基础槽钢安装。
1 根据有关图纸及设备安装说明检查机柜引入引出管线、机柜基础槽钢、接地干线是否符合要求，重点检查基础槽钢与机柜规定螺栓孔的位置是否正确、基础槽钢水平度及平面度是否符合要求。
2 待机柜安装完毕后，需刷调和漆两遍，以防基础槽钢裸露部分锈蚀。
UPS安装施工技术交底
2.3 在起吊、运输中，要有专人指挥（起重工），指挥信号应明确，要采取防止设备坠落的措施。
2.4 在室内滚运设备时，安装人员要配合默契，要防止设备倾倒，造成设备损坏人身伤亡事故
2.5 在室内动用明火时，要采取隔离措施
2.6 要认真做好各项安装记录，做到凡源自有人负责，凡事有人监督，凡事有据可查。
3．1 分部调试人员注意力不集中，误操作引起人身伤害加强对调试人员的培训，工作之前必须交底调试负责人
3．2 盘柜安装时盘柜倾倒，发生压伤，挤伤等人身设备事故划定责任区，落实责任人，加强监管处罚力度班长
3．3 盘柜及变压器吊装时发生起重事故，使设备、人员受到损害起重工具须经检验合格后使用，起吊重物下严禁站人，现场统一指挥，有专人进行监护起重工
1.6 二次回路检查接线
1.6.1二次接线应严格按图施工，接线应正确，牢固，接触良好。
1.6.2二次接线工艺应美观，整齐，符合规范要求。
1.6.3芯线标号应正确，齐全，且清晰不褪色。
1.6.4控制电缆屏蔽接地必须可靠，二次回路绝缘必须良好。
2、安全文明施工及防护
2.1 进入施工现场的人员要正确佩戴安全帽，严禁穿拖鞋、凉鞋、高跟鞋或带钉的鞋，严禁酒后进入施工现场。
交底人员签名：
注：本表一式三份，一份留存，一份交上级承包单位，一份交业主。
1.4 基础槽钢安装必须符合下列要求：基础槽钢安装全长不直度应不大于5mm,每米≤1mm水平度应不大于5mm,每米≤1mm基础中心线误差应在±5mm范围内。
1.5 配电柜就位找正
1.5.1柜体就位前应将安装场地清理干净，在环境无尘时，才开始安装工作。
1.5.2安装时，先按安装图规定的顺序将柜体安装位置作好标记，再用人工将其搬到安装地点，然后再精确地调整第一块柜体，最后以其为标准调整其它各柜的位置

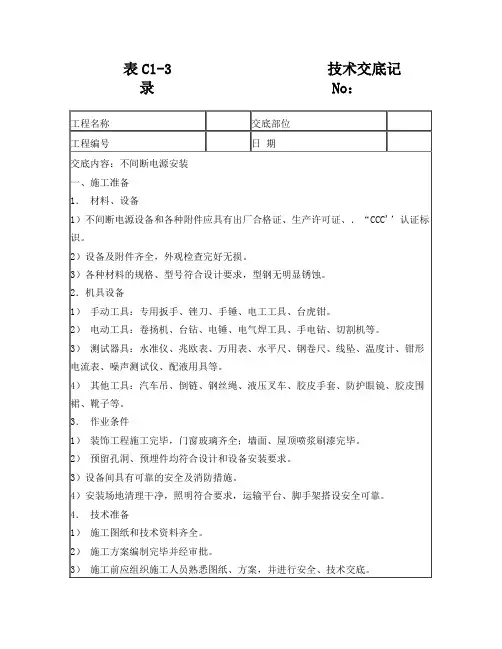

不间断电源安装-技术交底
a. 蓄电池槽或蓄电池外壳应无裂纹、损伤、变形、漏液等现象，透明的槽盖板应密封良好。
b. 蓄电池的正、负端柱必须极性正确，并无变形；滤气帽或气孔塞的通气性能良好。
c. 连接板、螺栓及螺母应齐全，无锈蚀。
d. 带电解液的蓄电池，其液面高度应在两液面线之间；防漏栓塞应无松动、脱落。
表C1-3 技术交底记录 No：
工程名称
交底部位
工程编号
日 期
交底内容：不间断电源安装
一、施工准备
1． 材料、设备
1）不间断电源设备和各种附件应具有出厂合格证、生产许可证、．“CCC'’认证标识。
2）设备及附件齐全，外观检查完好无损。
3）各种材料的规格、型号符合设计要求，型钢无明显锈蚀。
2．机具设备
b. 防酸隔爆式铅蓄电池的防酸隔爆栓在注酸完后装好，防止充电时酸气大量外泄。
c. 电解液注入2h 后，检查液面高度，注入液面应在高低液面线之间。
6) 蓄电池组充放电
a. 充电前，检查蓄电池组及其连接片的螺母是否拧紧，保证充电期间电源可靠。
b. 采用恒流法充电时，其最大电流不能超过生产厂家所规定的允许最大充电电流值；采用恒压法充电时，其充电的起始电流不能超过允许最大电流值。
3） 施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。
二、操作工艺
1．工艺流程
开箱检验―基础制作、安装－设备安装－蓄电池组安装－配制电解液与注液－蓄电池组充放电－检测试验－试运行验收
2．操作方法
1）开箱检验
a.设备开箱检验由建设单位、监理工程师、施工单位和设备生产厂家共同进行，并做好检查记录。
d. 按照UPS 使用说明书的要求，按顺序启动UPS 和关闭UPS。
不间断电源UPS技术指标与施工安装规范
不间断电源UPS技术指标与施工安装规范不间断电源（UPS）是一种维持电气负载持续供电的设备，它能在电网电力瞬间中断时提供紧急备用电力，防止电力中断对设备造成损坏或数据丢失。
在UPS的选择和施工安装过程中，一些重要的技术指标和规范需要被遵循。
1.技术指标在选择UPS时，以下几个技术指标需要被考虑：容量：容量是指UPS能够提供的最大输出功率。
根据负载需求，需要选择适当的容量来满足电源需求。
效率：效率是指输入电能被转换为输出电能的比率。
高效率的UPS有助于减少能源消耗和运行成本。
输出电压稳定性：UPS应该能够提供稳定的输出电压，这样能保护电气负载免受电压波动的影响。
转换时间：转换时间是指当电网电力中断时，UPS从电池转换为备用电源的时间。
短转换时间可以保证持续电力供应的连续性。
电池容量和寿命：电池容量和寿命是指UPS存储能量的能力和电池的使用寿命。
这些指标关系到UPS的持续供电能力和维护成本。
在UPS的施工安装过程中，需要遵循一些规范和标准，以确保UPS系统的可靠性和安全性。
选择合适的安装位置：UPS应该放置在干燥、通风良好的地方，远离高温、潮湿和尘埃等不利环境条件。
同时，应该将UPS远离磁场和电源干扰。
正确接地：UPS系统应该正确接地，以防止电气设备的潜在危险和电磁干扰。
接地线应满足电气安全要求，如使用符合国家标准的导线。
电缆布线：UPS系统的输入和输出电缆应该根据设计要求布置，以确保电缆的负载适配和工作安全。
维护和检修：UPS系统需要定期进行维护和检修，以确保其正常工作和可靠性。
维护包括清洁UPS设备、更换电池等。
规范符合：所有的UPS系统安装工作应该符合国家和地方的相关规范和标准。
安装人员应该具备相关的资质和经验，并对相关规范有充分的了解。
安全措施：在UPS系统安装过程中，应该采取必要的安全措施，如使用个人防护装备、确保电源安全和遵循相关的安全程序。
总结：通过适当选择合适的UPS技术指标和遵循施工安装规范，可以确保UPS系统的性能和可靠性。
不间断电源UPS(后备电源)技术指标与施工安装规范
1.不间断电源(UPS) 系统的供电装置和设备应包括：(1)正常工作状态下的供电设备，包括建筑物内交、直流供电，以及供电传输、操作、保护和改善电能质量的全部设备和装置。(2)应急工作状态下的供电设备，包括建筑物内配备的应急柴油发电机组、备用蓄电池组、充电设备和不间断供电设备等。(3) 柴油发电机组与不间断电源(UPS) 的供电连接方式按设计要求施工。2.不间断电源(UPS) 组成(1)输人整流滤波电路：将交流电变换为直流电，并能保持输出电压和抑制电网干扰。(2)功率因数校正电路：用来提高功率因数、降低谐波干扰，并使电网的输人电流成为与输人电压接近同相位的正弦波。(3)蓄电池：蓄电池组是UPS的心脏， 是UPS的蓄能装置。(4)充电电路：充电电路独立于逆变器工作，在充电阶段向蓄电池组恒流充电，随着电压的上升，当达到其浮充电压时，充电器改为恒压土作，直到充电完成。(5)逆变器：逆变器将来自整流器的直流电转变成交流电，通常其波形为准方波， 在线式UPS采用正弦脉宽调制(S PWM)波，经LC滤波后得到标准正弦波。(6)静态开关电路：静态开关电路作为保护设备和供电转换器件， 用来保护UPS的负载， 同时是市电供电变为逆变器供电的转换器件。(7)其附属装置包括控制、检测、显示及保护电路。
(2)交流配电屏的技术要求：3451)额定容量：交流三相五线，380/220V，50Hz。2)输人要求：两路交流电源输入，可人工或自动切换，自动系统应具有电气和机械双重联锁。靠五3)负载分路，应符合设计要求。4)输人端应有可靠的防雷击和浪涌保护装置；底座上应有防雷和保护接地端子。5)中性线汇流排应与机架绝缘。
1.4不间断电源对直流配电系统的要求
1.直流配电系统的基本要求
(1)直流配电屏的技术要求：1)输出额定电流：根据设计要求，分不同的电流等级。2)负载分路：根据设计要求。3)可接人两组电池，并分别装有熔断器，一主一备。4)直流屏的主回路、电池回路和200A以上的负载分路应分别装有分流器。5)屏内放电回路的电压降在满载时应小于500mV。6)多台同容量的直流屏应能并联工作。证7)应有过压、欠压报警，应有过流保护和输出端浪涌吸收装置，并具有熔丝熔断报警功能，可实现声光报警。
10、交直流电源装置安装技术交底
变电所交直流电源装置安装技术交底
1、技术标准及要求：
（1）严格按照设计图纸、厂家安装说明书及无锡市地铁质量验收规范进行安装。
（2）非绝缘安装的盘、柜包括35kV GIS开关柜、控制信号屏、交、直流屏、钢轨电位限制装置、隔离开关柜。
（3）盘柜本体就位后应检查盘柜本体及盘柜内的设备或电器与各柜体之间的连接是否牢固，外观有无损伤，绝缘是否良好，盘柜安装位置是否符合设计规定等等。
（4）盘柜单独或成列安装时其垂直度偏差应小于1.5mm，相邻两盘顶部水平偏差应小于2mm，相邻两盘面偏差小于1mm,成列盘面的盘面偏差小于5mm，盘柜间的接缝偏差应小于2mm。
（5）各种柜体与基础预埋件间均要求采用螺栓连接固定，固定螺栓及附件由厂家负责配套提供。
（6）盘柜本体或外壳，应通过1×240mm²的铜绞线与基础预埋件槽钢螺栓连接。
2、注意事项：
（1）施工前应清除开关柜基础槽钢上及附近的各种杂物，保持施工现场清洁。
（2）盘、柜在安装时要避免强烈震动；推动小车应缓慢行进，注意盘、柜体的行进方向，随时纠正，防止倾斜；盘、柜搬运安装时，要防止挤压手、脚和盘、柜上的设备；盘、柜在未固定牢固前有防止倾倒的措施。
（3）盘、柜的接地要牢固，接触良好；盘、柜的漆层完整无损
伤，修补后的颜色尽量和原色一致。
（4）盘、柜安装完毕后，需使用塑料布将盘柜包封，防止灰尘、潮气侵入。
设备进场后，需派专人看守，防止设备被损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）当工作电源停电时，备用电源能自动投入。不间断电源装置（UPS）是一种集中或者分区集中设置的蓄电池供电方式，其各项性能指标都很高，但是价格很高，普通应急照明不宜选用。但是，象计算机站等建筑内必须备有UPS，而容量能满足要求时，可以利用UPS供给本场所内的应急照明是适宜的。采用来自电网的备用电源转换快，可靠，持续时间长。在大中城市或者大中型工厂，往往比较容易取得这种电源。
作为应急照明的电源主要有以下几类：
1）照明与电力负荷在母线上分开供电。应急照明与正常照明分开。即来自同一电网与正常电源分开。
2）应急照明的电源来自备用电源。
应急照明的电源来自另一台变压器，在母线上分开供电，正常照明和应急照明电源来自不同的变压器。
应急照明的电源来自2台变压器，在母线上有联络断路器，正常照明和应急照明电源来自相邻的变压器。
（5）敷设于封闭或线槽内的导线或电缆的总截面不应大于线槽净截面积
（6）疏散照明和应急插座线路要分开敷设。
（7）接线盒板的防火不好解决时，宜将钢管直径加大而不用接线盒。
4、应急照明电源
（1）解决应急照明电源的方法
中心供电型应急照明灯的电源，当由应急柴油发电机供电时，以10s,能完成自启动并优先保证应急照明电源。对安全照明和部分备用电源，满足不了转换时间的要求，它不能作为这类应急照明的电源。当由蓄电池组供电时，要求中心应急供电的灯具系统中1个或几个灯具发生故障，应不影响其它灯具工作，也就是说每个灯具均需要加保护，可靠性并不高。另外一个办法是采用小容量分散蓄电池供电方案，对应急照明时仍保证正常照度的场所比较适用。比如，消防控制室（可利用消防电池组）、消防水泵房、配电室和自备柴油发电机室等。
（2）配管若用非金属管材时，应该选用非延燃材料。并敷设于不能燃烧的墙体结构内。
（3）不同系统、不同电压、不同电流类别的线路不可穿在同一个管内或同一个线槽的同一槽孔内。不同电压、不同电流类别的线路在配电箱内的端子板要分开隔离，而且应标注清楚。不同防火区的线路也不能共管。
（4）穿管的绝缘导线或电缆的总截面积不得大于管孔净截面积的40%。
2）安全照明不宜大于0.5s，因为涉及人身安全，要求比较高。应急电源只能使用电网线路自动转换或者采用蓄电池。
3）备用照明不应大于15s。对于有爆炸危险的生产场所等，应视生产工艺特点，按需要确定用更短的时间。对于商场的收银台，转换时间不应大于1.5s，以防止混乱。
（2）应急照明的连续供电时间
应急照明灯的连续供电时间越长，成本越高，但时间过短，又达不到其应起的作用。防火规范规定为不应小于20min。确定合理的限量时间，要综合考虑人员在紧急状态下各种情况，比如人员拥挤、标志灯位置的选择、路途障碍的多少、人员年龄、心理素质等，应取平均因素推荐一个疏散区最远点的人常速步行至安全区的时间作为应急灯连续供电时间。
1）疏散照明，不应小于30min。主要应考虑发生火灾或者其他灾难时，人员的疏散、在建筑物内搜寻人员、救援等所需要的时间。对于超高层建筑、规模特别大的多层建筑、大型医院等，应考虑更长的持续时间，如45，60，90min。
2）安全照明和备用照明，应视生产或工作的特点及持续时间长短确定。特别重要的公共建筑物，如通信中心、广播台、电视台、发电及配电中心、交通枢纽等场所，应长时间持续工作。
不间断电源装置及应急电源装置安装技术交底
施工单位
大元建业股份有限公司
工程名称
高端装备制造基地6#车间
交底日期
年月日
交底地点
工地会议室
交底部位
应急电源
交底内容：
应急照明装置安装施工方法
1、应急照明的照度
照度的高低，除了视觉条件外，还与国家的经济实力、能源状况有关。
疏散照明照度，美国规定不低于10lx，持续时间终了可降低至6lx；日本规定不小于1lx，使用荧光灯时不低于2lx；CLE规定不低于0.2lx。中国的工业企业建筑标准规定，主要通道疏散照明的照度不低于0.5lx，防火规范要求疏散走道长度超过20m的走道内应设置火灾事故照明，最低照度不低于0.5lx。但实际上差别很大，因为工业建筑标准使用的是平均照度，而且是主要通道，并不要求全部。根据中国的实际情况，参照CLE及英国的规定，建议至少应做到在疏散走道地面中心线上产生的平均照度不低于0.5lx，并注意保持较好的均匀度。
如果应急照明在正常电源断电后，其电源转换时间应该满足：疏散照明不大于15s，备用照明也不大于15s，安全照明不大于0.5s。
（2）用来自电网的备用电源的容量及供电时间容易得到满足。当工作电源出现故障或容量不够时，必须能保证消防设备能够正常地工作。备用电源的容量不应小于正常照明容量的50%，同时对全部音响设备必须满足10min的供电需要。一般情况公ቤተ መጻሕፍቲ ባይዱ建筑或厂房内，由于生产及安全需要，具有电网备用电源时，首先应利用它保证应急照明之需。而如果专门为应急照明而设置电源则不够经济合理。所以设计时应统一安排电力设备和应急照明的电源以求经济合理。对于继续维持生产的备用照明，消防水泵房的备用照明，应与生产电力设备和消防水泵共同使用一个备用电源时，一般都用电网为备用电源。
2、应急照明的转换时间
（1）应急照明的转换时间
当正常照明发生故障后接通应急照明的时间，称应急照明的转换时间，它是选择应急照明灯具的一个重要参数。用直管荧光灯光源作的应急照明，常说为瞬间启动，但也需要一定的时间。CLE推荐转换时间如下：
1）疏散照明，不应大于15s，这是考虑了适应应急发电机自启动条件，如使用其他应急电源，应争取更短。
（3）备用电源的配线应该采用耐热措施，而当备用电源管线设置在电气设备内时才可以不考虑耐热措施。
3、应急照明的配电线路
应急照明的配电线路属于消防配电线路的一部分，要求相同。主要有：
（1）选用耐热配线，当导线穿钢管也可用耐热温度大于105℃的非延燃型导线。如BV-105采用绝缘和保护套为非延燃烧材料型电缆时，可以不穿金属管保护，但是要敷设在电缆井内。强电和弱电电缆共用一个竖井时，应将其分开于竖井的两侧。交叉时，应穿钢管保护。竖井内每隔 - 层要设阻燃材料作的隔离板，并将上下通孔堵死。
