2020A-炉温曲线

2020A-炉温曲线

2020年高教社杯全国大学生数学建模竞赛题目(请先阅读“全国大学生数学建模竞赛论文格式规范”)A题炉温曲线在集成电路板等电子产品生产中,需要将安装有各种电子元件的印刷电路板放置在回焊炉中,通过加热,将电子元件自动焊接到电路板上。

在这个生产过程中,让回焊炉的各部分保持工艺要求的温度,对产品质量至关重要。

目前,这方面的许多工作是通过实验测试来进行控制和调整的。

本题旨在通过机理模型来进行分析研究。

回焊炉内部设置若干个小温区,它们从功能上可分成4个大温区:预热区、恒温区、回流区、冷却区(如图1所示)。

电路板两侧搭在传送带上匀速进入炉内进行加热焊接。

图1 回焊炉截面示意图某回焊炉内有11个小温区及炉前区域和炉后区域(如图1),每个小温区长度为30.5 cm,相邻小温区之间有5 cm的间隙,炉前区域和炉后区域长度均为25 cm。

回焊炉启动后,炉内空气温度会在短时间内达到稳定,此后,回焊炉方可进行焊接工作。

炉前区域、炉后区域以及小温区之间的间隙不做特殊的温度控制,其温度与相邻温区的温度有关,各温区边界附近的温度也可能受到相邻温区温度的影响。

另外,生产车间的温度保持在25ºC。

在设定各温区的温度和传送带的过炉速度后,可以通过温度传感器测试某些位置上焊接区域中心的温度,称之为炉温曲线(即焊接区域中心温度曲线)。

附件是某次实验中炉温曲线的数据,各温区设定的温度分别为175ºC(小温区1~5)、195ºC(小温区6)、235ºC(小温区7)、255ºC(小温区8~9)及25ºC(小温区10~11);传送带的过炉速度为70 cm/min;焊接区域的厚度为0.15 mm。

温度传感器在焊接区域中心的温度达到30ºC时开始工作,电路板进入回焊炉开始计时。

实际生产时可以通过调节各温区的设定温度和传送带的过炉速度来控制产品质量。

在上述实验设定温度的基础上,各小温区设定温度可以进行±10ºC范围内的调整。

炉温曲线

炉温曲线

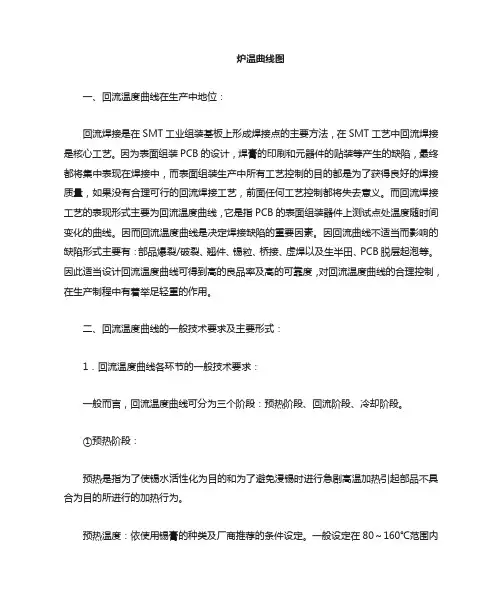

炉温曲线图一、回流温度曲线在生产中地位:回流焊接是在SMT工业组装基板上形成焊接点的主要方法,在SMT工艺中回流焊接是核心工艺。

因为表面组装PCB的设计,焊膏的印刷和元器件的贴装等产生的缺陷,最终都将集中表现在焊接中,而表面组装生产中所有工艺控制的目的都是为了获得良好的焊接质量,如果没有合理可行的回流焊接工艺,前面任何工艺控制都将失去意义。

而回流焊接工艺的表现形式主要为回流温度曲线,它是指PCB的表面组装器件上测试点处温度随时间变化的曲线。

因而回流温度曲线是决定焊接缺陷的重要因素。

因回流曲线不适当而影响的缺陷形式主要有:部品爆裂/破裂、翘件、锡粒、桥接、虚焊以及生半田、PCB脱层起泡等。

因此适当设计回流温度曲线可得到高的良品率及高的可靠度,对回流温度曲线的合理控制,在生产制程中有着举足轻重的作用。

二、回流温度曲线的一般技术要求及主要形式:1.回流温度曲线各环节的一般技术要求:一般而言,回流温度曲线可分为三个阶段:预热阶段、回流阶段、冷却阶段。

①预热阶段:预热是指为了使锡水活性化为目的和为了避免浸锡时进行急剧高温加热引起部品不具合为目的所进行的加热行为。

预热温度:依使用锡膏的种类及厂商推荐的条件设定。

一般设定在80~160℃范围内使其慢慢升温(最佳曲线);而对于传统曲线恒温区在140~160℃间,注意温度高则氧化速度会加快很多(在高温区会线性增大,在150℃左右的预热温度下,氧化速度是常温下的数倍)预热温度太低则助焊剂活性化不充分。

预热时间视PCB板上热容量最大的部品、PCB面积、PCB厚度以及所用锡膏性能而定。

一般在80~160℃预热段内时间为60~120see,由此有效除去焊膏中易挥发的溶剂,减少对元件的热冲击,同时使助焊剂充分活化,并且使温度差变得较小。

预热段温度上升率:就加热阶段而言,温度范围在室温与溶点温度之间慢的上升率可望减少大部分的缺陷。

对最佳曲线而言推荐以0.5~1℃/sec的慢上升率,对传统曲线而言要求在3~4℃/sec以下进行升温较好。

2020年a题炉温曲线数学建模

2020年a题炉温曲线数学建模

2020年a题炉温曲线数学建模在当今社会中,数学建模已经成为解决实际问题的重要手段之一。

而在工业生产中,炉温曲线数学建模则是一个非常关键的问题,它可以帮助工厂合理控制炉温,提高生产效率,降低能源消耗。

在2020年a 题中,炉温曲线数学建模成为了研究的焦点之一。

1. 炉温曲线的概念和重要性炉温曲线是指炉内温度随时间变化的曲线图。

它反映了炉内物质的热力学过程,对于工业生产来说,炉温曲线直接影响着产品的质量和生产效率。

炉温曲线的合理建模对于提高工厂生产的稳定性和效率至关重要。

2. 炉温曲线数学建模的核心问题在研究炉温曲线数学建模时,需要解决多个核心问题,包括但不限于炉内温度分布规律、热传导、物质相变等。

这些问题涉及到热传导方程、热膨胀系数、热导率等热力学参数,以及对炉内材料性质的准确描述。

只有解决了这些核心问题,才能够准确地建立起炉温曲线的数学模型。

3. 炉温曲线数学建模的方法和技术在进行炉温曲线数学建模时,需要采用适当的数学方法和技术。

常用的方法包括有限元法、有限差分法、数值计算方法等。

在建模过程中,需要对炉内各部分进行合理的离散化处理,以及对各种物理参数进行准确的数值模拟。

还需要结合实际生产的特点,对模型进行修正和优化,使得建立的数学模型更加贴近实际情况。

4. 个人观点与理解对于炉温曲线数学建模这一问题,我个人认为在实际应用中需要综合考虑工厂的生产特点、设备性能、原料特性等多方面因素。

只有将数学模型与工业生产相结合,才能够真正发挥数学建模的作用。

炉温曲线数学建模也需要不断地进行研究和改进,以适应不断变化的生产环境和技术需求。

总结炉温曲线数学建模是一个复杂而又具有重要意义的课题,在2020年a 题中受到了广泛的关注。

通过对炉内温度变化规律的研究,建立起合理的数学模型,可以有效地提高工厂的生产效率和产品质量,降低能源消耗,实现可持续发展。

炉温曲线数学建模的研究具有重要的理论和应用意义。

希望未来在这一领域的研究能够取得更多的突破,为工业生产的发展做出更大的贡献。

回流焊炉温曲线的设定及异常情况分析

回流焊炉温曲线的设定及异常情况分析

回流焊温度曲线的设定及异常情况分析正确设定回流焊温度曲线是获得优良焊接质关键前言红外回流焊是SMT大生产中重要的工艺环节,它是一种自动群焊过程,成千上万个焊点在短短几分钟内一次完成,其焊接质量的优劣直接影响到产品的质量和可靠性,对于数字化的电子产品,产品的质量几乎就是焊接的质量。

做好回流焊,人们都知道关键是设定回流炉的炉温曲线,有关回流炉的炉温曲线,许多专业文章中均有报导,但面对一台新的红外回流炉,如何尽快设定回流炉温度曲线呢?这就需要我们首先对所使用的锡膏中金属成分与熔点、活性温度等特性有一个全面了解,对回流炉的结构,包括加热温区的数量、热风系统、加热器的尺寸及其控温精度、加热区的有效长度、冷却区特点、传送系统等应有一个全面认识,以及对焊接对象--表面贴装组件(SMA)尺寸、组件大小及其分布做到心中有数,不难看出,回流焊是SMT工艺中复杂而又关键的一环,它涉及到材料、设备、热传导、焊接等方面的知识。

本文将从分析典型的焊接温度曲线入手,较为详细地介绍如何正确设定回流炉温度曲线,并实际介绍BGA以及双面回流焊的温度曲线的设定。

理想的温度曲线图1是中温锡膏(Sn63/Sn62)理想的红外回流温度曲线,它反映了SMA通过回流炉时,PCB上某一点的温度随时间变化的曲线,它能直观反映出该点在整个焊接过程中的温度变化,为获得最佳焊接效果提供了科学的依据,从事SMT焊接的工程技术人员,应对理想的温度曲线有一个基本的认识,该曲线由四个区间组成,即预热区、保温区/活性区、回流区、冷却区,前三个阶段为加热区,最后一阶段为冷却区,大部分焊锡膏都能用这四个温区成功实现回流焊。

故红外回流炉均设有4-5个温度,以适应焊接的需要。

图1 理想的温度曲线为了加深对理想的温度曲线的认识,现将各区的温度、停留时间以及焊锡膏在各区的变化情况,介绍如下:1、预热区预热区通常指由室温升至150℃左右的区域。

在这个区域,SMA平稳升温,在预热区,焊膏中的部分溶剂能够及时挥发,元器件特别是IC器件缓缓升温,以适应以后的高温。

炉温曲线分析

炉温曲线分析

T2
T3
T4
T5
溶剂挥发 扩散(流动)
润湿
预熔锡
炉温曲线分析
回焊(流动)
锡膏的焊接过程
T1: (20-100℃) 此温区段的升温速率通常控制在1℃-3℃秒之间,其目的是:
1.挥发锡膏中的低温溶剂(锡膏调和剂,对焊接不起作用) 2.让元件缓慢升温,减少大小元器件之间的温差,特别针对大尺寸异型元 件,如电源板上常用的陶瓷变压器及LCD 主板上208PIN等大IC, 3.防止元件的受热冲击,对PCB 变形、元件内裂等有帮助 4.防止锡膏飞溅,而产生锡珠 T2: (100-150℃)
炉温曲线分析
Temperature
T1:20-100℃ (溶剂挥发)
传统曲线(RSS)
T2:100-150℃ 锡膏扩散 (流动)
T5:220℃以上 回焊(流动)
T3:150-180℃ 助焊剂润湿
T4:180-220℃ 预熔锡
Time
20 40
优点:
60 80 100 120 140 160 180 200 220 240 260 280 300 320 340
炉温曲线分析
Temperature
T1:20-100℃ (溶剂挥发)
锡膏的焊接过程
T2:100-150℃ 锡膏扩散 (流动)
冷却
T5:220℃以上 回焊(流动)
T3:150-180℃ 助焊剂润湿
T4:180-220℃ 预熔锡
20 40
T1
Time
60 80 100 120 140 160 180 200 220 240 260 280 300 320 340
缺点:
1.爬锡能力强
1.宜造成密脚IC连锡

SMT工艺中的炉温曲线分析

SMT工艺中的炉温曲线分析

320
340
锡膏的焊接过程
T4: (180-220℃) 此温区段为焊接预备段,此段的升温率建议控制在1℃-3℃/秒之间, 时间10-20秒左右.如果时间长即为加长活性区的时间,加速助焊剂的挥 发之至回流区时锡膏干化,活性不够,BGA 锡球氧化,易造成虚焊、空洞、 短路等不良.但如果升温太快, 表面张力增大同样会造成立碑等不良. T5: (220℃以上) 进入此温区段后锡膏快速熔解,并润湿焊盘,随着温度的提高, 表面张力降低,锡膏爬升到元件脚的一定高度,形成焊点.普通元件最 高温只要高于熔点(183℃:Sn63/Pb37、217℃:SAC305)30℃左右即可,时 间60秒左右,当然还要视PCB 的厚度、大小,元件的多少而定.但对于 BGA QFN 208 pin 等大IC 时则要看产品的良率而定,此时如果想调解温 度来提高产品的品质而把温度调高1℃- 2℃ 效果不会明显,5℃以上才 会真正体现他的作用,当然焊接时间的作用也不容忽视. 冷却:此温区段大多数是不可调节的,只是根据回流焊的结构不同会有 一些差异.需要了解的是降温速度越快,焊点越坚固(机械强度越大);但容 易造成元件和焊点出现裂痕
T3:220℃以上 回焊
T1:20-120℃
预热
T4:冷却
T2:120-180℃ 活化
锡膏的焊接过程
Temperature T1:20-100℃ (溶剂挥发) T2:100-150℃ 锡膏扩散 (流动)
冷却
T5:220℃以上 回焊(流动)
T3:150-180℃ 助焊剂润湿
T4:180-220℃ 预熔锡 Time
20
40
60
80
100
120
140
160
180
缺点:
