底板钢筋施工工艺
底板钢筋施工工艺流程
底板钢筋施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!底板钢筋施工工艺流程一、施工准备阶段。
在开展底板钢筋施工之前，有诸多准备工作需要落实到位。

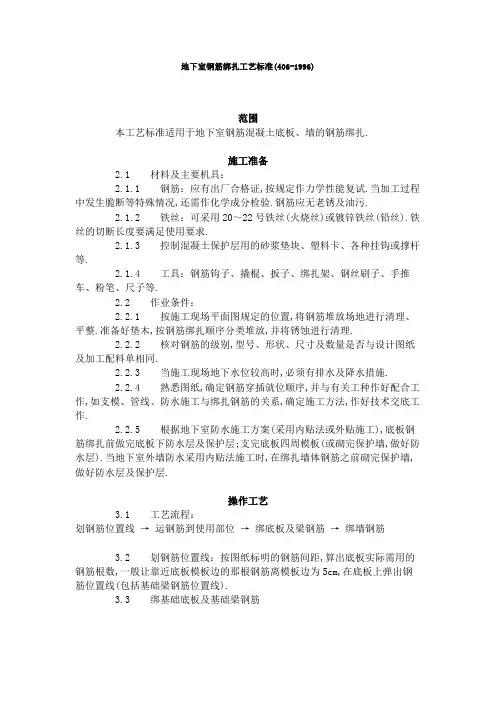

地下室钢筋绑扎工艺标准
地下室钢筋绑扎工艺标准(406-1996)范围本工艺标准适用于地下室钢筋混凝土底板、墙的钢筋绑扎.施工准备2.1 材料及主要机具：2.1.1 钢筋：应有出厂合格证,按规定作力学性能复试.当加工过程中发生脆断等特殊情况,还需作化学成分检验.钢筋应无老锈及油污.2.1.2 铁丝：可采用20～22号铁丝(火烧丝)或镀锌铁丝(铅丝).铁丝的切断长度要满足使用要求.2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等.2.1.4 工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等.2.2 作业条件：2.2.1 按施工现场平面图规定的位置,将钢筋堆放场地进行清理、平整.准备好垫木,按钢筋绑扎顺序分类堆放,并将锈蚀进行清理.2.2.2 核对钢筋的级别,型号、形状、尺寸及数量是否与设计图纸及加工配料单相同.2.2.3 当施工现场地下水位较高时,必须有排水及降水措施.2.2.4 熟悉图纸,确定钢筋穿插就位顺序,并与有关工种作好配合工作,如支模、管线、防水施工与绑扎钢筋的关系,确定施工方法,作好技术交底工作.2.2.5 根据地下室防水施工方案(采用内贴法或外贴施工),底板钢筋绑扎前做完底板下防水层及保护层;支完底板四周模板(或砌完保护墙,做好防水层).当地下室外墙防水采用内贴法施工时,在绑扎墙体钢筋之前砌完保护墙,做好防水层及保护层.操作工艺3.1 工艺流程：划钢筋位置线→ 运钢筋到使用部位→ 绑底板及梁钢筋→ 绑墙钢筋3.2 划钢筋位置线：按图纸标明的钢筋间距,算出底板实际需用的钢筋根数,一般让靠近底板模板边的那根钢筋离模板边为5cm,在底板上弹出钢筋位置线(包括基础梁钢筋位置线).3.3 绑基础底板及基础梁钢筋3.3.l 按弹出的钢筋位置线,先铺底板下层钢筋.根据底板受力情况,决定下层钢筋哪个方向钢筋在下面,一般情况下先铺短向钢筋,再铺长向钢筋.3.3.2 钢筋绑扎时,靠近外围两行的相交点每点都绑扎,中间部分的相交点可相隔交错绑扎,双向受力的钢筋必须将钢筋交叉点全部绑扎.如采用一面顺扣应交错变换方向,也可采用八字扣,但必须保证钢筋不位移.3.3.3 摆放底板混凝土保护层用砂浆垫块,垫块厚度等于保护层厚度,按每1m左右距离梅花型摆放.如基础底板较厚或基础梁及底板用钢量较大,摆放距离可缩小,甚至砂浆垫块可改用铁块代替.3.3.4 底板如有基础梁,可分段绑扎成型,然后安装就位,或根据梁位置线就地绑扎成型.3.3.5 基础底板采用双层钢筋时,绑完下层钢筋后,摆放钢筋马凳或钢筋支架(间距以1m左右一个为宜),在马凳上摆放纵横两个方向定位钢筋,钢筋上下次序及绑扣方法同底板下层钢筋.3.3.6 底板钢筋如有绑扎接头时,钢筋搭接长度及搭接位置应符合施工规范要求,钢筋搭接处应用铁丝在中心及两端扎牢.如采用焊接接头,除应按焊接规程规定抽取试样外,接头位置也应符合施工规范的规定.3.3.7 由于基础底板及基础梁受力的特殊性,上下层钢筋断筋位置应符合设计要求.3.3.8 根据弹好的墙、柱位置线,将墙、柱伸入基础的插筋绑扎牢固,插入基础深度要符合设计要求,甩出长度不宜过长,其上端应采取措施保证甩筋垂直,不歪斜、倾倒、变位.3.4 墙筋绑扎：3.4.1 在底板混凝土上弹出墙身及门窗洞口位置线,再次校正预埋插筋,如有位移时,按洽商规定认真处理.墙模板宜采用“跳间支模”,以利于钢筋施工.3.4.2 先绑2～4根竖筋,并画好横筋分档标志,然后在下部及齐胸处绑两根横筋定位,并画好竖筋分档标志.一般情况横筋在外,竖筋在里,所以先绑竖筋后绑横筋.横竖筋的间距及位置应符合设计要求.3.4.3 墙筋为双向受力钢筋,所有钢筋交叉点应逐点绑扎,其塔接长度及位置要符合设计图纸及施工规范的要求.3.4.4 双排钢筋之间应绑间距支撑或拉筋,以固定钢筋间距.支撑或拉筋可用φ6或φ8钢筋制作,间距1m左右,以保证双排钢筋之间的距离.3.4.5 在墙筋外侧应绑上带有铁丝的砂浆垫块,以保证保护层的厚度.3.4.6 为保证门窗洞口标高位置正确,在洞口竖筋上划出标高线.门窗洞口要按设计要求绑扎过梁钢筋,锚入墙内长度要符合设计要求.3.4.7 各连接点的抗震构造钢筋及锚固长度,均应按设计要求进行绑扎.如首层柱的纵向受力钢筋伸入地下室墙体深度;墙端部、内外墙交接处受力钢筋锚固长度等,绑扎时应注意.3.4.8 配合其他工种安装预埋管件、预留洞口等,其位置,标高均应符合设计要求.质量标准4.1 保证项目：4.1.1 钢筋的品种和质量、焊条、焊剂的牌号、性能及使用的钢板,必须符合设计要求和有关标准的规定.进口钢筋焊接前,必须进行化学成分检验和焊接试验,符合有关规定后方可焊接.4.1.2 钢筋表面必须清洁,带有颗粒状或片状老锈,经除锈后仍有麻点的钢筋,严禁按原规格使用.4.1.3 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置,必须符合设计要求和施工规范的规定.4.1.4 焊接接头机械性能,必须符合钢筋焊接规范的专门规定.4.2 基本项目：4.2.1 绑扎钢筋的缺扣、松扣数量不得超过绑扣数的10%,且不应集中.4.2.2 弯钩的朝向应正确,绑扎接头应符合施工规范的规定,搭接长度不小于规定值.4.2.3 用Ⅰ级钢筋制作的箍筋,其数量应符合设计要求,弯钩角度和平直长度应符合施工规范的规定.4.2.4 对焊接头无横向裂纹和烧伤,焊包均匀.接头处弯折不得大于4°,接头处钢筋轴线的偏移不得大于0.1d,且不大于2mm .4.2.5 电弧焊接头焊缝表面平整,无凹陷、焊瘤,接头处无裂纹、气孔、灰渣及咬边.接头尺寸允许偏差不得超过以下规定：4.2.5.1 绑条沿接头中心的纵向位移不大于0.5d,接头处弯折不大于4°.4.2.5.2 接头处钢筋轴线的偏移不大于0.1d,且不大于3mm.4.2.5.3 焊缝厚度不小于0.05d.4.2.5.4 焊缝宽度不小于0.1d.4.2.5.5 焊缝长度不小于0.5d.4.2.5.6 接头处弯折不大于4°.4.3 允许偏差项目,见表4-6.钢筋安装及预埋件位置的允许偏差值表4-6项次项目允许偏差(mm) 检验方法焊接±10绑扎±202 骨架宽、高度±53 骨架长度±10焊接±10绑扎±20间距±10 尺量两端、中间各一点,取其最大值排距±5 各一点取其最大值6 钢筋弯起点位移 20中心线位移 5水平高差 +3 -0基础±108 受力钢筋保护层梁、柱±5 尺量检查墙、板±3成品保护5.l 成型钢筋应按指定地点堆放,用垫木垫放整齐,防止钢筋变形、锈蚀、油污.5.2 绑扎墙筋时应搭临时架子,不准蹬踩钢筋.5.3 妥善保护基础四周外露的防水层,以免被钢筋碰破.5.4 底板上、下层钢筋绑扎时,支撑马凳要绑牢固,防止操作时踩变形.5.5 严禁随意割断钢筋.应注意的质量问题6.1 墙、柱预埋钢筋位移：墙、柱主筋的插筋与底板上、下筋要固定绑扎牢固,确保位置准确.必要时可附加钢筋电焊焊牢.混凝土浇筑前应有专人检查修整.6.2 露筋：墙、柱钢筋每隔1m左右加绑带铁丝的水泥砂浆垫块(或塑料卡).6.3 搭接长度不够：绑扎时应对每个接头进行尺量,检查搭接长度是否符合设计和规范要求.6.4 钢筋接头位置错误：梁、柱、墙钢筋接头较多时,翻样配料加工时,应根据图纸预先画出施工翻样图,注明各号钢筋搭配顺序,并避开受力钢筋的最大弯矩处.6.5 绑扎接头与对焊接头未错开：经对焊加工的钢筋,在现场进行绑扎时,对焊接头要错开搭接位置.因此加工下料时,凡距钢筋端头搭接长度范围以内不得有对焊接头.质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或检验报告单.7.2 钢筋力学性能复试报告.7.3 进口钢筋应有化学成分检验报告和可焊性试验报告.国产钢筋在加工过程中发生脆断、焊接性能不良和力学性能显著不正常时,应有化学成分检验报告.7.4 钢筋焊接接头试验报告.7.5 焊条、焊剂出厂合格证.7.6 钢筋分项工程质量检验评定资料.7.7 钢筋分项隐蔽工程验收记录.。

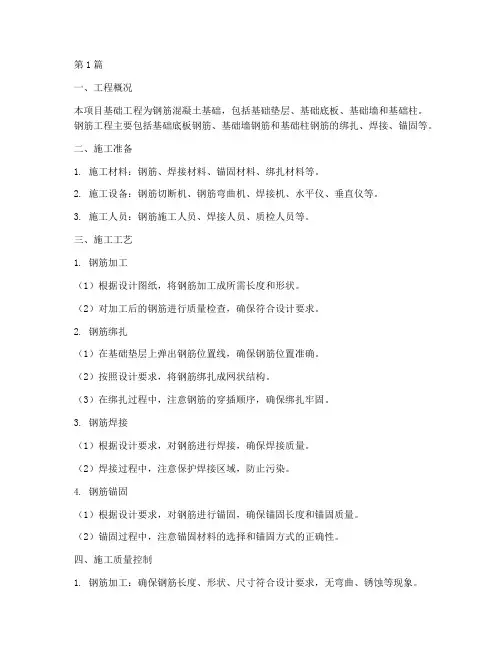

基础工程钢筋施工方案(3篇)
第1篇一、工程概况本项目基础工程为钢筋混凝土基础，包括基础垫层、基础底板、基础墙和基础柱。
钢筋工程主要包括基础底板钢筋、基础墙钢筋和基础柱钢筋的绑扎、焊接、锚固等。
二、施工准备1. 施工材料：钢筋、焊接材料、锚固材料、绑扎材料等。
2. 施工设备：钢筋切断机、钢筋弯曲机、焊接机、水平仪、垂直仪等。
3. 施工人员：钢筋施工人员、焊接人员、质检人员等。
三、施工工艺1. 钢筋加工（1）根据设计图纸，将钢筋加工成所需长度和形状。
（2）对加工后的钢筋进行质量检查，确保符合设计要求。
2. 钢筋绑扎（1）在基础垫层上弹出钢筋位置线，确保钢筋位置准确。
（2）按照设计要求，将钢筋绑扎成网状结构。
（3）在绑扎过程中，注意钢筋的穿插顺序，确保绑扎牢固。
3. 钢筋焊接（1）根据设计要求，对钢筋进行焊接，确保焊接质量。
（2）焊接过程中，注意保护焊接区域，防止污染。
4. 钢筋锚固（1）根据设计要求，对钢筋进行锚固，确保锚固长度和锚固质量。
（2）锚固过程中，注意锚固材料的选择和锚固方式的正确性。
四、施工质量控制1. 钢筋加工：确保钢筋长度、形状、尺寸符合设计要求，无弯曲、锈蚀等现象。
2. 钢筋绑扎：确保钢筋绑扎牢固，无松动、变形等现象。
3. 钢筋焊接：确保焊接质量，无夹渣、气孔、裂纹等现象。
4. 钢筋锚固：确保锚固长度和锚固质量，无松动、变形等现象。
五、安全措施1. 施工人员必须经过安全技术培训，熟悉施工工艺和安全操作规程。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意防止钢筋碰撞、挤压、砸伤等安全事故。
4. 焊接作业时，注意防止火灾、爆炸等事故。
六、环境保护1. 施工过程中，注意减少噪音、粉尘等污染。
2. 施工结束后，对施工现场进行清理，确保环境卫生。
七、施工进度1. 钢筋加工：根据工程进度安排，确保钢筋加工及时供应。
2. 钢筋绑扎、焊接、锚固：按照施工进度计划，确保工程按时完成。
通过以上施工方案的实施，确保基础工程钢筋施工质量，为整个工程的顺利进行奠定坚实基础。
基础底板、基础梁钢筋绑扎技术交底
基础底板、基础梁钢筋绑扎技术交底一、施工准备1、材料要求1.1、各种钢筋有出厂合格证、原材材质报告、进场复试合格，种类、规格符合设计要求。
1.2、钢筋连接用的剥肋滚压直螺纹套筒有出厂合格证、原材报告、进场外观检查合格，钢筋丝扣完整，无断丝。
1.3、大理石垫块厚度均匀，能够满足保护层模数；马凳钢筋按照要求制作。
2、主要机具铅丝钩、小撬棍、扳子、钢筋刷子、墨斗、石笔、尺子、油漆等。
3、作业条件3.1、钢筋已加工完，按先后用的顺序分类码放在现场指定堆放场地处；3.2、防水保护层施工完毕，且强度达到1.2Mpa以上，并办理完隐蔽验收工作；3.3、底板防水保护层清理打扫干净；3.4、核对钢筋型号、形状、尺寸及数量是否与设计图纸及配料单相同；3.5、基础轴线、柱线、墙线、50控制线都已放完,并已验线合格。
4、人员准备质检：李广常技术负责：杨建平测量：陈希尊工长：王怀军二、操作工艺：1、基础底板钢筋绑扎工艺流程：钢筋运输及现场码放→核对墙柱及节点的位置→画底板钢筋分档标志及弹线→铺设底板下铁钢筋→直螺纹连接施工→基础底板下铁钢筋绑扎及保护层垫块设置→底板下铁钢筋验收及处理→放置马凳并绑扎上铁钢筋→墙柱插筋→办理隐检和质量评定签认手续→办交接检签认。
1.1、弹基础底板下铁位置，双向150mm位置线（包括集水坑、电梯坑）和墙、柱插筋位置线（墙的角部及间距500mm、柱的四角等部位用红油漆涂成三角作标记）以便于基础底板上铁绑扎完毕后，好找墙柱的位置。
1.2、施工时要先绑扎集水坑、电梯井处的钢筋。
要点如下：首先绑扎坑钢筋下铁，最后绑扎坑的上铁，并在底下垫上40mm的垫块，设置间距800mmx800mm梅花形布置，用火烧丝绑好，侧面也垫上40mm的垫块，控制好保护层厚度。
按其型号和间距绑扎成型，在电梯井、集水坑内锚固的深入要满足设计图纸的锚固长度。
绑完下铁后注意马上放上垫块，垫块为40mm，间距为600mm，梅花形布置。

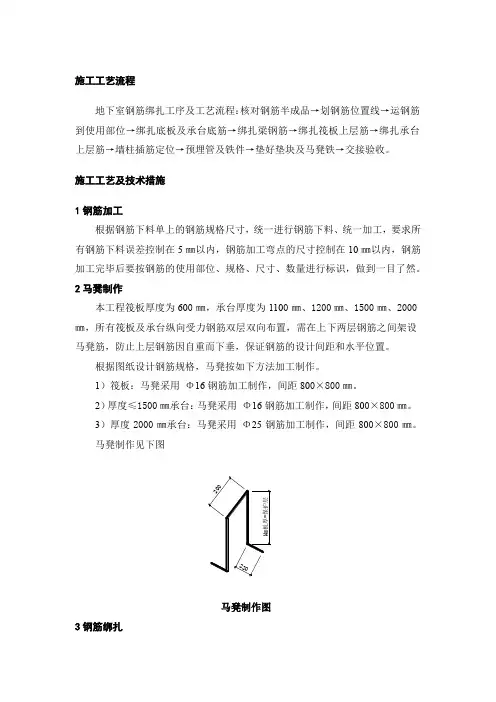

地下室钢筋工程施工工艺流程及技术措施
施工工艺流程地下室钢筋绑扎工序及工艺流程：核对钢筋半成品→划钢筋位置线→运钢筋到使用部位→绑扎底板及承台底筋→绑扎梁钢筋→绑扎筏板上层筋→绑扎承台上层筋→墙柱插筋定位→预埋管及铁件→垫好垫块及马凳铁→交接验收。
施工工艺及技术措施1钢筋加工根据钢筋下料单上的钢筋规格尺寸，统一进行钢筋下料、统一加工，要求所有钢筋下料误差控制在5㎜以内，钢筋加工弯点的尺寸控制在10㎜以内，钢筋加工完毕后要按钢筋的使用部位、规格、尺寸、数量进行标识，做到一目了然。
2马凳制作本工程筏板厚度为600㎜，承台厚度为1100㎜、1200㎜、1500㎜、2000㎜，所有筏板及承台纵向受力钢筋双层双向布置，需在上下两层钢筋之间架设马凳筋，防止上层钢筋因自重而下垂，保证钢筋的设计间距和水平位置。
根据图纸设计钢筋规格，马凳按如下方法加工制作。
1）筏板：马凳采用Φ16钢筋加工制作，间距800×800㎜。
2）厚度≤1500㎜承台：马凳采用Φ16钢筋加工制作，间距800×800㎜。
3）厚度2000㎜承台：马凳采用Φ25钢筋加工制作，间距800×800㎜。
马凳制作见下图马凳制作图3钢筋绑扎因地下室层高较高，采用一次施工至±0.000，施工难度很大，且影响工期，地下室墙及柱均采用插筋形式，插筋要留好槎，以便墙柱二次施工。
钢筋绑扎遵循由上而下，先难后易的绑扎原则。
3.1、筏板钢筋绑扎（1）钢筋根据图纸尺寸，在梁边50mm划好钢筋间距标志；最后间距小于0.5倍间距不增加，大于0.5倍间距增加1根，在中间间距中进行调整，并摆放钢筋。
（2）底板、基础梁钢筋排列顺序为：东西向钢筋下铁在下、上铁在上，南北向钢筋下铁在上、上铁在下；绑扎钢筋时，除靠近外围两行的相交点全部扎牢外，中间部分的相交点可相隔交错扎牢，但必须保证钢筋不出现位移。
双向受力的钢筋不得跳扣绑扎。
底板、基础梁底部钢筋绑扎完后，绑扎顶部钢筋前应放置好马凳和垫块。

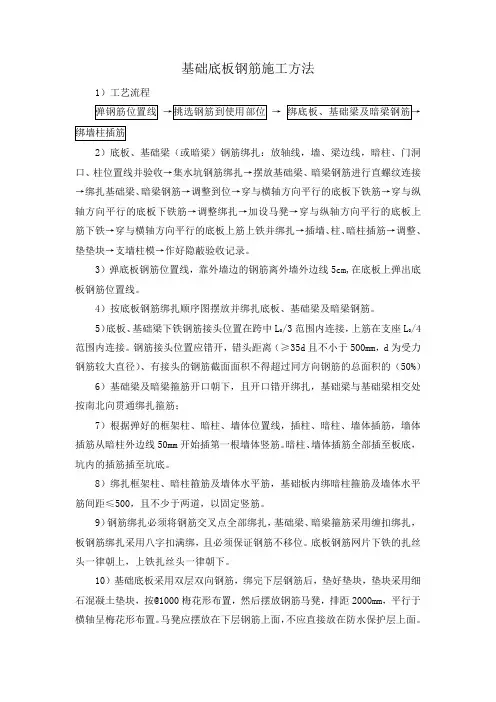

基础底板钢筋施工方法
基础底板钢筋施工方法1）工艺流程→2）底板、基础梁（或暗梁）钢筋绑扎：放轴线，墙、梁边线，暗柱、门洞口、柱位置线并验收→集水坑钢筋绑扎→摆放基础梁、暗梁钢筋进行直螺纹连接→绑扎基础梁、暗梁钢筋→调整到位→穿与横轴方向平行的底板下铁筋→穿与纵轴方向平行的底板下铁筋→调整绑扎→加设马凳→穿与纵轴方向平行的底板上筋下铁→穿与横轴方向平行的底板上筋上铁并绑扎→插墙、柱、暗柱插筋→调整、垫垫块→支墙柱模→作好隐蔽验收记录。
3）弹底板钢筋位置线，靠外墙边的钢筋离外墙外边线5cm,在底板上弹出底板钢筋位置线。
4）按底板钢筋绑扎顺序图摆放并绑扎底板、基础梁及暗梁钢筋。
5）底板、基础梁下铁钢筋接头位置在跨中L0/3范围内连接，上筋在支座L/4范围内连接。
钢筋接头位置应错开，错头距离（≥35d且不小于500mm，d为受力钢筋较大直径）、有接头的钢筋截面面积不得超过同方向钢筋的总面积的（50%）6）基础梁及暗梁箍筋开口朝下，且开口错开绑扎，基础梁与基础梁相交处按南北向贯通绑扎箍筋；7）根据弹好的框架柱、暗柱、墙体位置线，插柱、暗柱、墙体插筋，墙体插筋从暗柱外边线50mm开始插第一根墙体竖筋。
暗柱、墙体插筋全部插至板底，坑内的插筋插至坑底。
8）绑扎框架柱、暗柱箍筋及墙体水平筋，基础板内绑暗柱箍筋及墙体水平筋间距≤500，且不少于两道，以固定竖筋。
9）钢筋绑扎必须将钢筋交叉点全部绑扎，基础梁、暗梁箍筋采用缠扣绑扎，板钢筋绑扎采用八字扣满绑，且必须保证钢筋不移位。
底板钢筋网片下铁的扎丝头一律朝上，上铁扎丝头一律朝下。
10）基础底板采用双层双向钢筋，绑完下层钢筋后，垫好垫块，垫块采用细石混凝土垫块，按@1000梅花形布置，然后摆放钢筋马凳，排距2000mm，平行于横轴呈梅花形布置。
马凳应摆放在下层钢筋上面，不应直接放在防水保护层上面。
在马凳上摆放定位钢筋，在定位钢筋上按钢筋间距划线，摆另一方向上铁，钢筋上下次序及绑扣方法同底板下层钢筋，基础底板马凳形式及底板钢筋绑扎（详见附图1）。
地下室框架——底板钢筋绑扎交底
1.4.2绑底板下层网片钢筋
1）根据在防水保护层弹好的钢筋位置线，先铺下层网片南北向的短向钢筋（ 18@150），要求接头在同一截面相互错开50％，同一根钢筋在35d的长度范围内不得有两个接头，即直径 18的不得在630mm范围内同时有2个或2个以上的接头。
2.3垫块：根据现场施工流水段划分，3、4、5、7、8、10区基础底板底部钢筋保护层40mm厚，上部钢筋钢筋保护层为30mm，垫层保护层用石材垫块；1、2、9区大筏板基础底板底部钢筋保护层厚度100mm，上部钢筋保护层为30mm，保护层垫块采用100*100mm砂浆垫块进行控制。
2.4绑丝：20~22号火烧丝，切断长度不应过短或过长，以300mm为宜，满足使用要求即可。
2.5现场检验连续10个验收批抽样试件抗拉强度试验1次合格率为l00%时，验收批接头数量可以扩大1倍。
2.6外观质量检验的质量要求、抽样数量、检验方法、合格标准以及螺纹接头所必需的最小拧紧力矩值由各类型接头的技术规程确定。
2.7现场截取抽样试件后，原接头位置的钢筋允许采用同等规格的钢筋进行搭接连接，或采用焊接及机械连接方法补接。
2.钢筋机械连接：
2.1工程中应用钢筋机械连接接头时，应由该技术提供单位提交有效的型式检验报告。
2.1.1现场各流水作业区段内每种规格钢筋的接头检验不应少于20根；
2.1.23根接头试件的抗拉强度均应符合表“接头的抗拉强度”的规定；对于Ⅱ级接头，应大于0.90倍。
接头的抗拉强度
接头等级
Ⅱ级
抗拉强度
f0mst≥fuk
二、作业条件
1.熟悉图纸、按设计要求放样，下达钢筋加工任务单。
2．熟悉规范11G101-1及11G101-3的具体要求及钢筋机械连接技术规程中的要求。
钢筋绑扎施工工艺
钢筋绑扎施工工艺1）底板钢筋工艺流程：清理垫层→弹钢筋位置线→绑扎底板下层筋→放置马凳→绑扎上层横向筋→绑扎上层纵向筋→焊接支撑筋a绑筋前应先把垫层清理干净，不得有杂物，然后弹好底板钢筋的分档标点线和钢筋位置线，同时弹好柱墙位置线，并摆放下层钢筋。
b 钢筋分段连接，分段绑扎，绑扎钢筋时，纵横两个方向所有相交点必须全部绑扎，不得跳扣绑扎。
c 绑好底层钢筋后，放置底板马凳筋，马凳筋用Ф25 钢筋焊制，凳筋高度＝底板厚－70－2 倍钢筋直径（如下图），马凳筋间距及摆放位置如下图所示。
（图略）d 马凳筋摆放固定好后，在马凳筋上用粉笔划出上层横向筋位置线并绑扎好，然后开始绑扎上层纵向筋，待纵横向筋绑扎好后，立即点焊上下层钢筋支撑筋，支撑筋用直接Ф25 钢筋棍。
与下层钢筋相同，上层钢筋不得跳扣，分段连接，分段绑扎。
e 底板钢筋上、下层直螺纹接头应按规范和设计要求错开，钢筋配料时尽量避开在框架柱放大脚处存在接头。
f 根据划好的墙柱位置，将墙、柱主筋插筋绑扎牢固，以确保位置准确，有放大脚的要绑上放大脚筋。
g 钢筋绑扎后应随即垫好垫块，在浇注混凝土时，由专人看管钢筋并负责调整。
2）柱筋工艺流程：套柱箍筋→竖向钢筋接长→划箍筋间距线→绑箍筋（拉筋）→布第二道卡位钢筋→（绑梁板筋）→布第一道卡位钢筋a、为保证柱截面尺寸、柱筋间距及保护层厚度准确，在每施工层楼板结构标高以上100mm 布设一道卡位钢筋，如下图所示：（H 为柱截面尺寸）。
在浇筑板混凝土之前套上卡位钢筋，待绑扎柱筋之前取下卡位筋周转使用。
b 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的竖向钢筋上，然后立竖向钢筋。
c 竖向钢筋接长：柱子竖向钢筋Φ≥22 mm 采用等强度直螺纹接头，其余采用绑扎接头，位置按图纸及规范要求。
连接时设专人负责，由专业操作人员连接。
柱筋均在施工层的上一层留1000mm和2000mm长的柱子纵向筋，连接接头相互错开1000mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1底板钢筋施工工艺
1.1执行标准
1.1.1编制参考标准及规范
《混凝土结构工程施工质量验收规范》（GB50204—2002）（2010版）；
《中国建筑工程总公司建筑工程施工工艺标准》；
《钢筋焊接及验收规程》（JGJ18—2012）；
《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011)
1.2?施工工艺流程和操作要点
1.2.1施工工艺流程
插图1.2.1-1施工工艺流程图
1.2.2施工操作要点
1、将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。
2、按钢筋位置线布放基础钢筋。
3、绑扎钢筋，四周两行钢筋交叉点应每点绑扎牢。
中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。
双向主筋的钢筋网，则需交全部钢筋相
交点扎牢。
相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。
4、大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下层钢筋网上。
插图1.2.2-1钢筋支撑（1）
插图1.2.2-2钢筋支撑（2）
钢筋撑脚的形式和尺寸如图所示。
钢筋支撑（1）所示类型撑脚每隔1m放置1个。
其直径选用：当板厚h≤300mm时为8～10mm；当板厚h=300～500mm时为12～14mm。
当板厚h＞500mm时选用图钢筋支撑（2）所示撑脚，钢筋直径为16～18mm。
沿短向通长布置，间距以能保证钢筋位置为准。
5、钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。
6、独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。
7、现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。
箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。
8、基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于700mm。
9、钢筋的连接：
1）钢筋连接的接头宜设置在受力较小处。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍；
2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎接送连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%；
3）当钢筋的直才能d＞16mm时，不宜采用绑扎接头；
4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d
（d为纵向受力钢筋的较大值）且不小于50mm。
同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定，当设计无规定时，应符合下列规定：（1）在受拉区不宜大于50%；
（2）直接承受动力荷载的基础中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。
???????
10、基础钢筋的若干规定：
1）当条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置；
2）当单独基础的边长B≥3000mm（除基础支承在桩上外时），受力钢筋的长度可减至0.9B，交错布置。
11、基础浇筑完毕后，把基础上预留墙柱插筋扶正理顺，保证插筋位置准确。
12、承台钢筋绑扎前，一定要保证桩基伸出钢筋到承台的锚固长度。
1.3常见质量问题和原因分析
1.4推荐做法
钢筋套筒连接无漏丝钢筋弹线绑扎
底板钢筋与桩节点底板暗梁钢筋绑扎
1.5施工企业标准
1.5.1一般规定
1、当钢筋的品种、级别或规格需作变更时，应办理材料代用手续。
2、浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括：
1）纵向受力钢筋的规格、数量、位置等；
2）钢筋的连接方式、接头位置、接头数量、接头面积百分率等；
3）箍筋、横向钢筋的品种、规格、数量、间距等；
4）预埋件的规格、数量、位置等；
5）避雷网线的布设与焊接等。
1.5.2技术准备
1、熟悉图纸、钢筋翻样及下料完成。
2、在垫层上弹出钢筋位置线。
3、做好详细技术交底
1.5.3材料要求
1、工程所用钢筋种类、规格必须符合设计要求，并经检验合格。
2、钢筋半成品符合设计及规范要求。
3、钢筋绑扎用的钢丝（镀锌钢丝）可采用20～22号钢丝，其中22号钢丝只用于绑直径12mm以下的钢筋。
钢筋绑扎钢丝长度参考下表。
插表1.5.3-1钢筋绑扎钢丝长度参考表（mm）
1.5.4主要机具
钢筋钩子、钢筋运输车、石笔、墨斗、尺子等。
1.5.5作业条件
1、基础垫层完成，并符合设计要求。
垫层上钢筋位置线已弹好。
2、检查钢筋的出厂合格证，按规定进行复试，并经检验合格后方能使用。
钢筋无老锈及污染，成型钢筋经现场检验合格。
3、钢筋应按现场擅长平面布置图中指定位置堆放，钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。
4、绑扎钢筋地点已清理干净。
1.5.6质量标准
1、主控项目
基础钢筋绑扎时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
???? 检查数量：全数检查。
检验方法：观察、钢尺检查。
2、一般项目
基础钢筋绑扎的允许偏差应符合表10.7.2规定。
???? 检查数量：在同一检验批内，独立基础应抽查构件数量的10%，且不少于3件，筏板基础可按纵、横轴线划分检查面，抽查10%，且不少于3面。
插表1.5.6-1构件绑扎的允许偏差和检验方法
1.5.7质量记录
?本工艺标准应具备下列质量记录：
1、钢筋出厂质量证明书或试验报告单；
2、钢筋力学性能试验报告；
3、进口钢筋应有化学成分检验报告和可焊性试验报告。
国产钢筋在加工过程中，发生脆断、焊接性能不良或机械性能显着不正常的，应有化学成分检验报告；
4、钢筋焊接试验报告；
5、焊条、焊剂合格证、焊工操作证；
6、隐蔽验收记录；
7、钢筋分项工程质量检验评定资料。
