变电运行故障分析及故障排除 毕志军

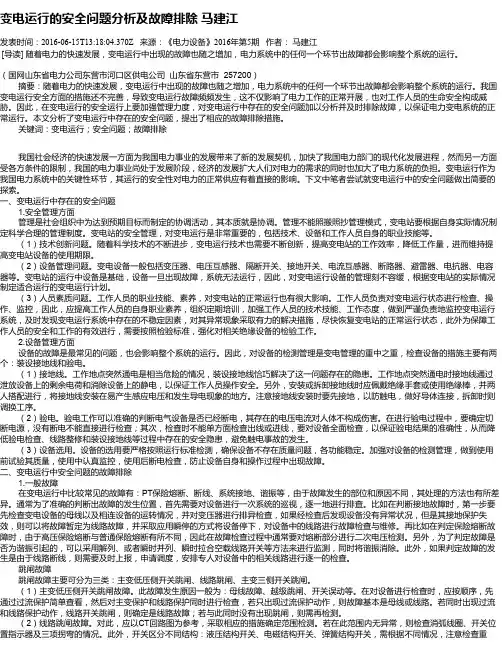

变电运行的安全问题分析及故障排除 马建江
变电运行的安全问题分析及故障排除马建江发表时间：2016-06-15T13:18:04.370Z 来源：《电力设备》2016年第5期作者：马建江[导读] 随着电力的快速发展，变电运行中出现的故障也随之增加，电力系统中的任何一个环节出故障都会影响整个系统的运行。
（国网山东省电力公司东营市河口区供电公司山东省东营市 257200）摘要：随着电力的快速发展，变电运行中出现的故障也随之增加，电力系统中的任何一个环节出故障都会影响整个系统的运行。
我国变电运行安全方面的措施还不完善，导致变电运行故障频频发生，这不仅影响了电力工作的正常开展，也对工作人员的生命安全构成威胁。
因此，在变电运行的安全运行上要加强管理力度，对变电运行中存在的安全问题加以分析并及时排除故障，以保证电力变电系统的正常运行。
本文分析了变电运行中存在的安全问题，提出了相应的故障排除措施。
关键词：变电运行；安全问题；故障排除我国社会经济的快速发展一方面为我国电力事业的发展带来了新的发展契机，加快了我国电力部门的现代化发展进程，然而另一方面受各方条件的限制，我国的电力事业尚处于发展阶段，经济的发展扩大人们对电力的需求的同时也加大了电力系统的负担。
变电运行作为我国电力系统中的关键性环节，其运行的安全性对电力的正常供应有着直接的影响。
下文中笔者尝试就变电运行中的安全问题做出简要的探索。
一、变电运行中存在的安全问题1.安全管理方面管理是社会组织中为达到预期目标而制定的协调活动，其本质就是协调。
管理不能照搬照抄管理模式，变电站要根据自身实际情况制定科学合理的管理制度。
变电站的安全管理，对变电运行是非常重要的，包括技术、设备和工作人员自身的职业技能等。
（1）技术创新问题。
随着科学技术的不断进步，变电运行技术也需要不断创新，提高变电站的工作效率，降低工作量，进而维持提高变电站设备的使用期限。
（2）设备管理问题。
变电设备一般包括变压器、电压互感器、隔断开关、接地开关、电流互感器、断路器、避雷器、电抗器、电容器等。

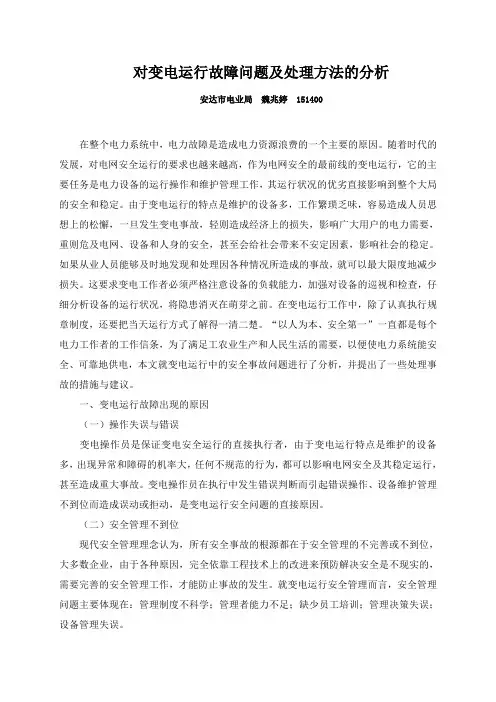

变电运行中的故障分析与处理精选.
对变电运行故障问题及处理方法的分析安达市电业局魏兆婷 151400在整个电力系统中，电力故障是造成电力资源浪费的一个主要的原因。
随着时代的发展，对电网安全运行的要求也越来越高，作为电网安全的最前线的变电运行，它的主要任务是电力设备的运行操作和维护管理工作，其运行状况的优劣直接影响到整个大局的安全和稳定。
由于变电运行的特点是维护的设备多，工作繁琐乏味，容易造成人员思想上的松懈，一旦发生变电事故，轻则造成经济上的损失，影响广大用户的电力需要，重则危及电网、设备和人身的安全，甚至会给社会带来不安定因素，影响社会的稳定。
如果从业人员能够及时地发现和处理因各种情况所造成的事故，就可以最大限度地减少损失。
这要求变电工作者必须严格注意设备的负载能力，加强对设备的巡视和检查，仔细分析设备的运行状况，将隐患消灭在萌芽之前。
在变电运行工作中，除了认真执行规章制度，还要把当天运行方式了解得一清二楚。
“以人为本、安全第一”一直都是每个电力工作者的工作信条，为了满足工农业生产和人民生活的需要，以便使电力系统能安全、可靠地供电，本文就变电运行中的安全事故问题进行了分析，并提出了一些处理事故的措施与建议。
一、变电运行故障出现的原因（一）操作失误与错误变电操作员是保证变电安全运行的直接执行者，由于变电运行特点是维护的设备多，出现异常和障碍的机率大，任何不规范的行为，都可以影响电网安全及其稳定运行，甚至造成重大事故。
变电操作员在执行中发生错误判断而引起错误操作、设备维护管理不到位而造成误动或拒动，是变电运行安全问题的直接原因。
（二）安全管理不到位现代安全管理理念认为，所有安全事故的根源都在于安全管理的不完善或不到位，大多数企业，由于各种原因，完全依靠工程技术上的改进来预防解决安全是不现实的，需要完善的安全管理工作，才能防止事故的发生。
就变电运行安全管理而言，安全管理问题主要体现在：管理制度不科学；管理者能力不足；缺少员工培训；管理决策失误；设备管理失误。
变电运行中的常见故障与检修措施分析
变电运行中的常见故障与检修措施分析变电运行中常见的故障包括系统设备故障、电气连接故障、机械故障以及人为操作失误等。
针对这些故障，需要及时进行检修措施，以保证电力系统的正常运行。
下面将对常见的变电运行故障及检修措施进行分析。
系统设备故障是变电运行中常见的故障之一。
变压器故障可能导致电网的故障，需要进行相应的检修。
在检修时，需要先对故障变压器进行停电处理，确保工作人员的安全。
然后，需要对变压器进行绝缘测试和局部测试，以确定故障点的位置。
随后，对故障点进行修复或更换。
进行试验性运行，确保变压器的正常运行。
电气连接故障也是变电运行中常见的故障之一。
电线断裂或接触不良都可能导致电气连接故障。
对于这类故障，首先需要进行停电处理，然后对电气连接进行检查，确定故障点并进行修复或更换。
进行试验性运行，确保电气连接正常。
人为操作失误也是变电运行中常见的故障原因之一。
疏忽大意或者操作不当可能导致设备故障。
对于这种情况，需要及时纠正错误，并对操作进行改进。
也需要对故障设备进行检修，修复或更换故障点，并进行试验性运行，确保设备的正常运行。
在进行变电检修时，需要注意工作人员的安全是首要任务。
在检修前需要对变电设备进行停电处理，并确保设备的电气安全。
还需要检查设备的接地情况，确保接地良好。
在进行检修时需要穿戴好相应的工作服，并采取防护措施，以确保工作人员的人身安全。
还需要根据实际情况制定检修计划，并进行严格的组织和管理。
在检修过程中，需要对设备进行细致的检查和测试，确保故障点被准确定位，并进行合理的修复。
检修结束后，还需要进行试验性运行，以确保设备的正常运行。

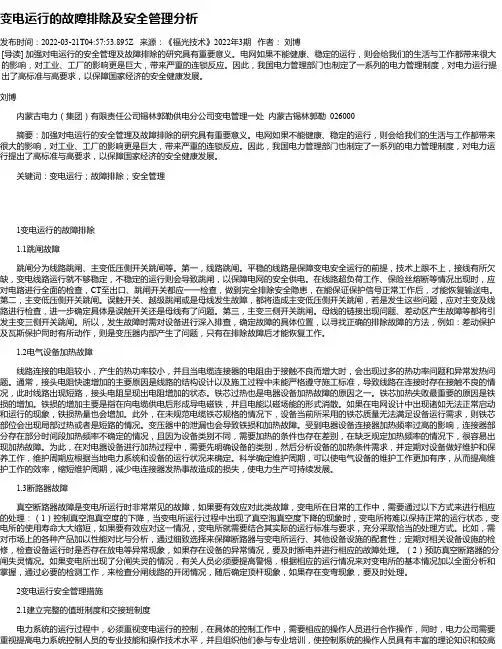

变电运行的故障排除及安全管理分析_5
变电运行的故障排除及安全管理分析发布时间：2022-03-21T04:57:53.895Z 来源：《福光技术》2022年3期作者：刘博[导读] 加强对电运行的安全管理及故障排除的研究具有重要意义。
电网如果不能健康、稳定的运行，则会给我们的生活与工作都带来很大的影响，对工业、工厂的影响更是巨大，带来严重的连锁反应。
因此，我国电力管理部门也制定了一系列的电力管理制度，对电力运行提出了高标准与高要求，以保障国家经济的安全健康发展。
刘博内蒙古电力（集团）有限责任公司锡林郭勒供电分公司变电管理一处内蒙古锡林郭勒 026000摘要：加强对电运行的安全管理及故障排除的研究具有重要意义。
电网如果不能健康、稳定的运行，则会给我们的生活与工作都带来很大的影响，对工业、工厂的影响更是巨大，带来严重的连锁反应。
因此，我国电力管理部门也制定了一系列的电力管理制度，对电力运行提出了高标准与高要求，以保障国家经济的安全健康发展。
关键词：变电运行；故障排除；安全管理1变电运行的故障排除1.1跳闸故障跳闸分为线路跳闸、主变低压侧开关跳闸等。
第一，线路跳闸。
平稳的线路是保障变电安全运行的前提，技术上跟不上，接线有所欠缺，变电线路运行就不够稳定，不稳定的运行则会导致跳闸，以保障电网的安全供电。
在线路超负荷工作、保险丝熔断等情况出现时，应对电路进行全面的检查，CT至出口、跳闸开关都应一一检查，做到完全排除安全隐患，在能保证保护信号正常工作后，才能恢复输送电。
第二，主变低压侧开关跳闸。
误触开关、越级跳闸或是母线发生故障，都将造成主变低压侧开关跳闸，若是发生这些问题，应对主变及线路进行检查，进一步确定具体是误触开关还是母线有了问题。
第三，主变三侧开关跳闸。
母线的链接出现问题、差动区产生故障等都将引发主变三侧开关跳闸。
所以，发生故障时需对设备进行深入排查，确定故障的具体位置，以寻找正确的排除故障的方法，例如：差动保护及瓦斯保护同时有所动作，则是变压器内部产生了问题，只有在排除故障后才能恢复工作。
变电运行常见故障分析处理

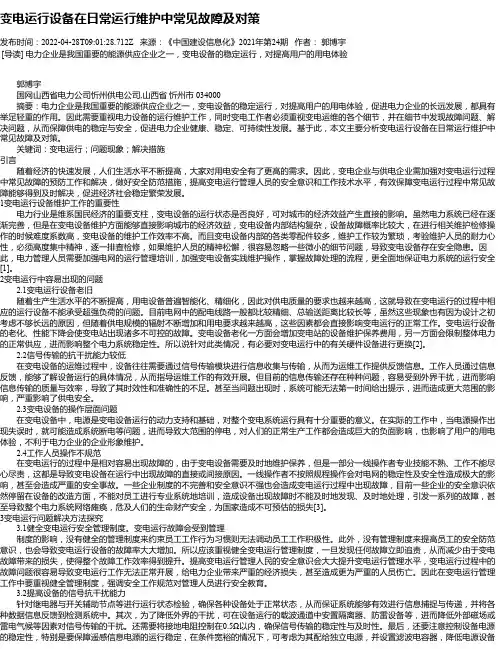

变电运行设备在日常运行维护中常见故障及对策_1
变电运行设备在日常运行维护中常见故障及对策发布时间：2022-04-28T09:01:28.712Z 来源：《中国建设信息化》2021年第24期作者：郭博宇[导读] 电力企业是我国重要的能源供应企业之一，变电设备的稳定运行，对提高用户的用电体验郭博宇国网山西省电力公司忻州供电公司,山西省忻州市 034000摘要：电力企业是我国重要的能源供应企业之一，变电设备的稳定运行，对提高用户的用电体验，促进电力企业的长远发展，都具有举足轻重的作用。
因此需要重视电力设备的运行维护工作，同时变电工作者必须重视变电运维的各个细节，并在细节中发现故障问题、解决问题，从而保障供电的稳定与安全，促进电力企业健康、稳定、可持续性发展。
基于此，本文主要分析变电运行设备在日常运行维护中常见故障及对策。
关键词：变电运行；问题现象；解决措施引言随着经济的快速发展，人们生活水平不断提高，大家对用电安全有了更高的需求。
因此，变电企业与供电企业需加强对变电运行过程中常见故障的预防工作和解决，做好安全防范措施，提高变电运行管理人员的安全意识和工作技术水平，有效保障变电运行过程中常见故障能够得到及时解决，促进经济社会稳定繁荣发展。
1变电运行设备维护工作的重要性电力行业是维系国民经济的重要支柱，变电设备的运行状态是否良好，可对城市的经济效益产生直接的影响。
虽然电力系统已经在逐渐完善，但是在变电设备维护方面能够直接影响城市的经济效益，变电设备内部结构复杂，设备故障概率比较大，在进行相关维护检修操作的时候难度系数高，变电设备的维护工作效率不高。
而且变电设备内部的各类零配件较多，维护工作较为繁琐，考验维护人员的耐力心性，必须高度集中精神，逐一排查检修，如果维护人员的精神松懈，很容易忽略一些微小的细节问题，导致变电设备存在安全隐患。
因此，电力管理人员需要加强电网的运行管理培训，加强变电设备实践维护操作，掌握故障处理的流程，更全面地保证电力系统的运行安全[1]。
变电运行中的常见故障与检修解决策略
变电运行中的常见故障与检修解决策略
1. 设备故障
变电设备故障包括变压器、隔离开关、断路器、电缆等的故障。
当发生故障时，需要通过以下步骤进行排查：
（1）对故障设备停电，进行检修。
（2）确定故障设备的具体位置和故障类型。
（4）排查故障设备周围的其他设备和系统是否存在隐患。
2. 短路故障
变电设备短路故障包括极间短路、相间短路等。
发生短路故障时，可以采取以下措施：
（1）及时切断短路电流，保证电力系统的安全。
（2）排除故障元件的短路原因，如反向接线、烧毁等原因。
（3）判定故障元件是否可以维修或更换。
3. 过电压故障
过电压故障指的是变电设备有两种工作电压，一种是额定电压，另一种是对设备制造商特定的过电压水平。
当设备电压超过其能承受的水平时，就会导致设备的损坏。
当发生过电压故障时，应采取以下措施：
（2）判定过电压的来源，如雷击、操作失误等原因。
（3）制定修复方案，如更换设备或进行维修。
4. 绝缘故障
绝缘故障指的是电气系统中绝缘体的失效，如绕组短路、绕组中断、绝缘老化等。
当发现绝缘故障时，应采取以下措施：
5. 地接故障
地接故障指的是电路的导体一端和地的接触损坏、烧毁等现象。
当发生地接故障时，应采取以下措施：
总之，对于变电运行中的常见故障，我们应该保持足够的警惕性和紧张情绪，及时排查故障，制定合理的检修方案，确保电力系统的安全运行。
变电运行中常见事故的原因分析及防范措施_1
变电运行中常见事故的原因分析及防范措施发布时间：2021-01-14T01:58:17.250Z 来源：《中国电业》（发电）》2020年第23期作者：何晨光[导读] 变电运行过程中，由于涉及的设备种类繁多、数量庞大，管理和监控难度系数较大等，因此在变电运行过程中，其故障发生率较高，严重降低了电网运行的安全性和稳定性，不仅使得生产和生活用电受到阻碍，还会产生一定的安全隐患。
内蒙古电力（集团）有限责任公司呼和浩特供电局变电运行管理二处内蒙古呼和浩特 010010摘要：目前，电力在社会及人们的生活中是最为重要的能源，变电运行作为电力系统最为重要的部分，是实施电力生产和电力传输的重要过程。
然而电力系统在运行过程中，深受多方面因素的影响，经常会出现各种变电故障，严重影响了电力网的安全运行。
本文就对变电运行中常见事故原因及防范措施进行深入探讨。
关键词：变电运行；事故；原因；防范措施变电运行过程中，由于涉及的设备种类繁多、数量庞大，管理和监控难度系数较大等，因此在变电运行过程中，其故障发生率较高，严重降低了电网运行的安全性和稳定性，不仅使得生产和生活用电受到阻碍，还会产生一定的安全隐患。
因此，必须要对其故障发生原因进行分析，并在此基础上制定有针对性的防范措施。
1、变电运行中常见事故的原因分析1.1设备因素根据相关统计研究显示，设备是引发变电运行事故的重要原因。
首先，设备本身在设计、装配的过程中，就存在一定的技术瑕疵，并受到设备本身复杂性的影响，以至于变电设备在维护和检修的过程中，无法及时、准确发现其中存在的安全隐患，进而导致变电设备在运行的过程中，频繁出现事故;其次，变电设备在使用的过程中，长时间运行，并且负荷较大，导致变电设备在使用过程中出现受损、老化等现象，以至于频频发生运行故障;最后，变电设备在运行的过程中，受到维修人员较少、整理素质较低、能力不足等因素的影响，没有及时对其进行到位的检修和维护，以至于设备在运行过程中，出现故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电运行故障分析及故障排除毕志军
发表时间：2018-06-14T17:14:22.950Z 来源：《电力设备》2018年第5期作者：毕志军
[导读] 摘要：用电量随着生活需求的增加而增加，供电系统的正常运行对于整个社会的安全稳定都有着非常重要的意义，而在变电运行过程中发生的故障会影响整个变电系统的平稳运行，降低供电的质量，甚至破坏电力系统的完整性，从而造成巨大的经济损失。
(囯网山东威海市文登区供电公司山东省威海市 264499)
摘要：用电量随着生活需求的增加而增加，供电系统的正常运行对于整个社会的安全稳定都有着非常重要的意义，而在变电运行过程中发生的故障会影响整个变电系统的平稳运行，降低供电的质量，甚至破坏电力系统的完整性，从而造成巨大的经济损失。
因此电力企业应该重视变电运行过程中故障的排除，在预防为主，安全第一的治理原则指导下，根据实际情况，采取一定措施，保证变电供应的安全、稳定运行。
关键词：变电运行；故障分析；故障排除
1常见变电运行故障及排除
常见的变电运行故障主要可分为一般性故障和事故跳闸故障。
一般性异常故障又可分为系统接地、简谐振动、熔丝熔断、断线等故障。
系统接地可分为多相接地和单相接地，其中单相接地故障发生的频率比较大，主要表现为接地相电压下降的同时其他地相电压升高，而线电压没有变化；简谐振动主要是电网震荡系统在运行时呈现准周期性或一周周期性的状态，从而导致三相、单相或两相对应的电压也随之呈现周期性的升高或下降，电压在周期性变化的同时还会随着低频率进行摆动；熔丝熔断一般是电压互感器中的低压熔丝或高压熔丝熔断，且发生熔丝熔断故障时，未熔断的熔丝电压不会变化，只有与熔断相及与之相关的电压会下降；断线故障主要是由于电缆或架空线网络断裂发生的故障，在发生断线故障时供电系统线电压不变，而导线对地的电压会升高，中性点会出现虚幻接地和偏移电压进一步引起谐振过电压，同时伴随着电压互感器的预警声响，导线出现电晕。
在处理一般性异常变动故障时：①要对电力设备进行检测根据不同的电压变化确定变电故障的原因；②在处理变电故障的过程中也要对整个电力系统进行检查，确保与故障相关的电力设备没有受到损伤，如变压器等，从内部到外部，由面及点的原则对电力故障进行排除，从而确定具体的变电故障事由；③针对特定的故障原因采取一定的措施，如熔丝熔断故障可更换熔丝，而系统接地故障可对具体的故障点进行检查，线路故障就需要将具体的故障信息及时上报给相关的部门进行解决，事故跳闸故障的发生主要是由于线路接地、雷电等原因导致的线路自我保护行为，或者母线故障母线差动保护动作导致线路断路器跳闸，还有一种情况是由于线路长时间未使用或开关质量缺陷而导致的线路跳闸。
这类故障是在变电运行过程中最易发生的，主要是由于严重缺陷的变压器故障引起的变压器三侧开关跳闸，如散热器故障导致变压器温度过高、变压器漏油严重导致油位过低等。
2变电运行故障产生原因分析及故障排除
2.1故障产生原因分析
第一，操作的方式不当。
变电操作人员是变电运行的执行者，由于变电运行具有较强的复杂性，涉及到的设备主体众多，因此十分容易产生故障或者异常现象，加之部分运行人员的操作不够科学规范，都将对电网安全及稳定运行造成不利影响，甚至引发重大事故。
变电运行故障产生的直接原因便是操作员的错误判断和操作、维护不到位等，导致误动或者拒动问题发生，产生运行故障。
第二，安全管理不到位。
运行故障产生的根源在于管理工作上的缺失，大部分企业都由于多种原因，忽视变电安全方面工作，存在管理制度不健全、管理者能力低下、决策失误等问题，并且缺少对员工的培训，使员工的安全操作意识和水平难以得到有效的锻炼和提升，进而导致变电运行故障问题的发生几率上升。
第三，设备维修不及时。
电气设备从出场开始便一直处于工作状态，随着时间的推移设备也不断陈旧和老化，存在着极大的安全隐患问题，加之变电运行过程中，没有做到对设备进行定期的检查和维修，使其存在的故障问题没有得到及时的处理和解决，长此以往，必然产生大的故障问题，这一点也是导致安全事故发生的重要原因之一。
2.2线路跳闸
线路跳闸故障会影响到周围线路，进而引发大面积的损耗问题，使变电运行难以得到切实保障。
当变电运行中发生线路跳闸故障之后，应及时采用相应的措施对保护动作等进行检查，主要以保护回路图为依据，对线路CT及其出口进行细致的检查，看其中是否存在故障问题，尤其是跳闸开关部分，例如三相拐臂、开关指示器、等位置进行重点检查。
如若开关属于弹簧结构，则需要检查其储能情况是否存在异常；如若其属于电磁结构，则需要对其动力接触保险情况进行检查；如若其处于液压结构，则需要对其压力情况进行检查；再经过上述检查项目之后，仍然没有发现异常情况，则必须确定保护信号已经处于复位状态之下，才能实施强送电。
2.3主变低压侧开关跳闸
通常情况下，主变低压侧开关发生异常情况的原因主要包括三个方面，即母线故障、越级跳闸以及开关误动。
在变电运行的过程中，如若主变低压侧开关发生跳闸现象，则其运行的效率将会显著降低，并且安全性也难以得到切实保障。
针对此类故障问题，首先需要对一次设备以及二次侧进行检查，以此对问题产生的原因进行判断。
然后，对保护动作情况进行检查，这样方便及时了解设备状况，能够对主变低压侧中发生的过流保护动作进行判断。
在检查的过程中，应重点对线路以及主变保护进行检查，在检查中如若只发现主变存在过流保护现象，则可以将此故障判定为母线故障或者线路故障；如若在其出现上述现象的同时，还存在线路保护动作，并且线路中的开关没有出现跳闸现象，则能够判定该故障类型为线路故障；如若在开关跳闸时没有出现保护掉牌，则还需要对其自由脱扣、直流等现象进行进一步检查，看其是否出现两点接地等现象。
2.4主变三侧开关跳闸
该故障类型形成的原因通常为主变内部故障、主变低压侧母线连接故障、差动区故障等引发的。
但是，具体原因则需要通过对一次设备以及保护掉牌等进行进一步的检测和分析之后才能够得出。
一般情况下，如若出现瓦斯保护动作，则可以推测该故障类型可能为二次回路故障或者是变压器内部发生了异常，导致故障问题产生。
在对此类故障现象进行检修的过程中，检修人员应着重对上述两处进行检测。
如若存在差动保护动作，则应对主变三侧主CT进行检查；如若同时存在瓦斯保护与差动保护时，则可以推测该故障问题的产生的源头可能在变压器的内部，因此应对其内部进行进一步的检测。
2.5母线异常
对于母线的PT事故来说，可以进行PT隔离，然后根据损坏的情况进行分类，如若发生轻微损坏，则故障的表现为发生异常响动、渗
漏油，接头处发热等，这时应将PT断开，然后实施热倒，断开母线连接与PT一次刀闸，对PT进行检修。
如若发生严重损坏，则故障的表现为漏油严重，甚至喷油，散发出焦臭味道，并且出现冒烟、着火等现象。
这时应立即将PT电源切断，然后将PT隔离，断开母线连接、PT二次侧开关以及失压开关，将母线PT二次并列，然后送电，最终对PT进行检修。
母线PT故障还包括高压熔断丝断裂，对此事故的解决方式为，首先对一次熔丝进行检查，如若发现其已经熔断，则可以将PT停电，采用先低压，后高压的方式，在检修过程中应做好安全保障措施，即将地刀闭合、戴好护目镜以及手套等，将PT隔离后，母线PT二次侧并列，最终对PT进行检修。
当母线PT发生二次熔丝断裂时，可以采用重合或者更换的方式，如若没有成功，则无需实施其他操作，直接进行检修处理。
在对母线PT进行断线处理的过程中，如若尚未发现明显的故障现象，则可以将PT二次空开，将熔丝取下后，利用万用表对其顶端的电压值进行测量。
如果电压的数值属于正常范围，则本体断线，按照上述熔丝断裂的方式处理；如果电压的数值异常，二次断线，则无需进行处理。
3结论
在变电运行的过程中，将不可避免的受到各种外界或者人为因素的影响，导致故障问题的发生。
这将要求运行人员积极提升专业技能，对故障问题进行及时有效的隔离和恢复，以此来保障电力系统的安全可靠运行。
参考文献：
[1]郭华.浅谈变电运行的安全管理及故障排除[J].低碳世界,2017(34):172-173.
[2]沈文明.变电运行安全问题及故障排除的探讨[J].科技与创新,2017(20):110-111.。
