电力安全标志牌
电力安全警示牌材料规格表
电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。
8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。
10．根据国标定做，常规板厚0.8mm，1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;名称规格cm名称规格cm名称规格cm 20×10停电25×16设备在运行20×10禁止合闸有人工作25×20送电25×16设备在检修20×10禁止合闸线路有人工作20×10已接地5×8完好设备20×10 25×2025×16完好8×8禁止操作有人工作20×10当心触电25×20线路标语牌每套三块ABC45×45 25×20注意安全25×2025×25止步、高压危险25×20禁止烟火25×20两侧电源禁止合闸20×10禁止攀登、高压危险25×20禁止吸烟25×20在此工作25×25禁止操作20×10一、二、三、四、五类设备20×10从此上下25×25禁止合闸20×10高压、生命危险! 25×20小心有电20×10配电重地闲人莫入30×15有电危险25×20此处双电源25×20机房重地闲人莫入30×15七大系列安全标志牌通用规格: 30×40、40×50cm 电力专用规格: 32×40、30×24、20×16cm 防火专用规格: 23×50cm PVC板厚度:1.8mm配电室名称标识牌数量规格材料备注#1机组6KV配电室2块国标PVC塑料#2机组6KV配电室2块国标PVC塑料#1机组励磁配电室2块国标PVC塑料#2机组励磁配电室2块国标PVC塑料UPS、直流系统配电室2块国标PVC塑料#1、#2机组蓄电池室2块国标PVC塑料网控室2块国标PVC塑料化学配电室2块国标PVC塑料综合水泵房配电室2块国标PVC塑料综合办公楼配电室2块国标PVC塑料输煤配电室2块国标PVC塑料除灰、脱硫配电室2块国标PVC塑料设备名称标识牌#1发电机1块国标PVC塑料#2发电机1块国标PVC塑料#1主变压器1块国标PVC塑料#2主变压器1块国标PVC塑料#1高压厂用变压器1块国标PVC塑料#2高压厂用变压器1块国标PVC塑料起备变压器1块国标PVC塑料#1励磁变压器1块国标PVC塑料#2励磁变压器1块国标PVC塑料1块国标PVC塑料#1低压厂用工作变压器#2低压厂用工作变压1块国标PVC塑料器1块国标PVC塑料#1主厂房低压备用变压器厂房低压备用变1块国标PVC塑料化学变压器1块国标PVC塑料综合水泵房变压器1块国标PVC塑料综合办公楼变压器1块国标PVC塑料输煤变压器1块国标PVC塑料除灰、脱硫变压器1块国标PVC塑料电气安全警示、标示牌禁止合闸，有人工作50块国标PVC塑料大、小各25快禁止操作，有人工作60块国标PVC塑料大、小各30快禁止合闸，线路有人10块国标PVC塑料工作禁止分闸10块国标PVC塑料禁止攀登，高压危险20块国标PVC塑料禁止通行5块国标PVC塑料未经许可，不得入内5块国标PVC塑料当心触电10块国标PVC塑料止步，高压危险20块国标PVC塑料机房重地闲人免进5块国标PVC塑料配电重地闲人免进5块国标PVC塑料运行设备10块国标PVC塑料从此上下20块国标PVC塑料在此工作30块国标PVC塑料安全警示带3盒防护围栏遮拦。
常见供电安全标志与标识
使用规范应符合国家及行业标准，确保标志与标识的准确性和一致 性。
使用方法与注意事项
正确选择标志与标识
01
根据不同场所和设备，选择合适的供电安全标志与标识，确保
其准确性和针对性。
正确安装和设置
02
标志与标识应安装在明显、易见的位置，确保其能够被相关人
员及时识别。
保持清晰和完整
03
定期对标志与标识进行维护，保持其清晰、完整，确保信息的
提示标识
注意安全
用于提醒人们注意周围环境，确保自身安全 。
请勿吸烟
用于提醒人们在易燃易爆区域不要吸烟。
请勿停车
用于提醒驾驶员不要在危险区域停车。
请勿使用明火
用于提醒人们在易燃易爆区域不要使用明火 。
03
常见供电安全标志与标识应用 场景
电力设施安全防护区
01
02
03
禁止攀爬标志
用于提醒人们不要攀爬电 力设施，如变压器、电线 杆等。
02
常见供电安全标识介绍
禁止标识
01Leabharlann 020304
禁止攀爬
用于禁止在电力设备上攀爬或 接触高压危险区。
禁止靠近
用于禁止接近高压设备或危险 区域。
禁止触摸
用于禁止触摸带电设备或电缆 。
禁止烟火
用于禁止在易燃易爆区域使用 明火或吸烟。
警告标识
闪电符号
用于表示有雷击危险， 提醒人们注意防雷。
高压危险
用于表示高压设备或区 域存在危险，应保持安
全距离。
电缆危险
用于表示地下电缆区域 存在危险，应避免挖掘
或施工。
易燃易爆
用于表示易燃易爆物品 区域存在危险，应远离

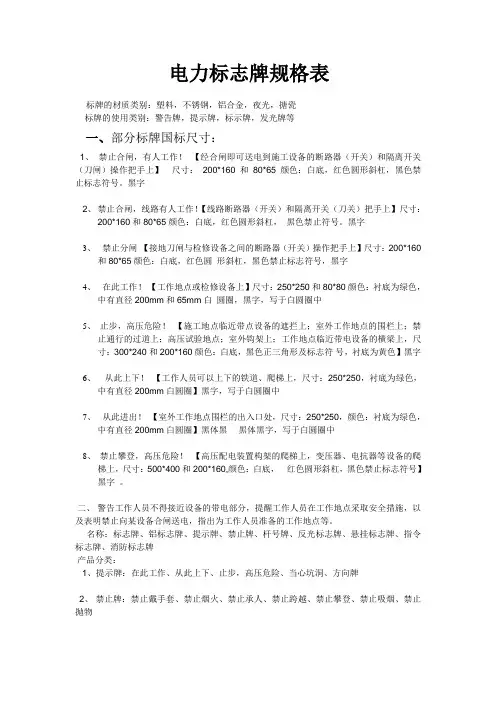

(完整版)电力标示牌
电力标志牌规格表标牌的材质类别：塑料，不锈钢，铝合金，夜光，搪瓷标牌的使用类别：警告牌，提示牌，标示牌，发光牌等一、部分标牌国标尺寸：1、禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2、禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3、禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4、在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5、止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6、从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7、从此进出！【室外工作地点围栏的出入口处，尺寸：250*250，颜色：衬底为绿色，中有直径200mm白圆圈】黑体黑黑体黑字，写于白圆圈中8、禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。
二、警告工作人员不得接近设备的带电部分，提醒工作人员在工作地点采取安全措施，以及表明禁止向某设备合闸送电，指出为工作人员准备的工作地点等。
名称：标志牌、铝标志牌、提示牌、禁止牌、杆号牌、反光标志牌、悬挂标志牌、指令标志牌、消防标志牌产品分类：1、提示牌：在此工作、从此上下、止步，高压危险、当心坑洞、方向牌2、禁止牌：禁止戴手套、禁止烟火、禁止承人、禁止跨越、禁止攀登、禁止吸烟、禁止抛物3、警告牌：当心机械伤人、当心坠落、止步，高压危险、当心伤手、当心坑洞、当心落物、当心腐蚀、禁止触摸指令牌：注意通风、必须系安全带、必须戴安全帽、必须戴防护眼镜线路相位标志牌：A\B\C套牌组合。

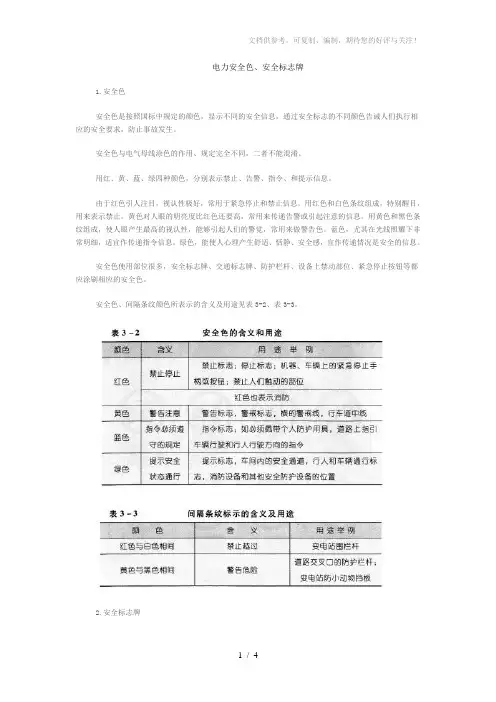

电力安全色、安全标志牌
电力安全色、安全标志牌1.安全色安全色是按照国标中规定的颜色，显示不同的安全信息，通过安全标志的不同颜色告诫人们执行相应的安全要求，防止事故发生。
安全色与电气母线涂色的作用、规定完全不同，二者不能混淆。
用红、黄、蓝、绿四种颜色，分别表示禁止、告警、指令、和提示信息。
由于红色引人注目，视认性极好，常用于紧急停止和禁止信息。
用红色和白色条纹组成，特别醒目，用来表示禁止。
黄色对人眼的明亮度比红色还要高，常用来传递告警或引起注意的信息。
用黄色和黑色条纹组成，使人眼产生最高的视认性，能够引起人们的警觉，常用来做警告色。
蓝色，尤其在光线照耀下非常明细，适宜作传递指令信息。
绿色，能使人心理产生舒适、恬静、安全感，宜作传递情况是安全的信息。
安全色使用部位很多，安全标志牌、交通标志牌、防护栏杆、设备上禁动部位、紧急停止按钮等都应涂刷相应的安全色。
安全色、间隔条纹颜色所表示的含义及用途见表3-2、表3-3。
2.安全标志牌安全标志牌是由安全色、几何图形和图形符号构成的告示牌。
不同的标志牌表达各自特定的安全信息。
安全标志牌分为禁止、告警、指令、提示四类。
（1）禁止标志牌。
禁止标志的含义禁止或制止人们想要做的某种动作。
禁止标志牌的基本形式是方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志。
长方形衬底色为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志位红底黑字、黑体字。
常见禁止标志牌如图3一1所示。
(2）警告标志牌。
警告标志的含义是促使人们提高对可能发生危险的警惕性。
警告标志牌的基本形式是长方形衬底牌，上方是正三角形警告标志，下方为矩形补充标志。
长方形衬底为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志位黑框黑体字，字为黑色、白色衬底。
常见警告标志牌如图3一2所示。
（3）指令标志牌。
指令标志的含义是强制人们必须做出某种动作或采取防范措施。
指令标志的基本形式是长方形衬底牌，上方是圆形指令标志，下方是矩形补充标志。
电力安全标示牌式样尺寸颜色规格
图 11：止步，高压危险！
图 13 ：在此工作
图 14：从此进出
图 12：从此上下
'.
α
45° 45° 45° 45° 45°
'.
. 图 2：禁止类标示牌的标准色
序 名称
号 1 止步，高压危险！
图 3：警告类标示牌制作标准
A
B
B1(A1)
200
160
120
300
240
Байду номын сангаас180
表 3：警告类标示牌制图参数 (单位： mm)
A2
C
45
0.064A1
67
0.064A1
图 4：警告类标示牌的标准色图例 '.
2 禁止合闸，线路有人工作！
200
160
45
120
3 禁止分闸！
200
160
45
120
4 禁止攀登，高压危险 !
200
160
45
120
500
400
112
300
表 2：禁止标示牌制图参数 ( 单位： mm)
D1
0.8D 0.8D 0.8D 0.8D 0.8D
C
0.08D 0.08D 0.08D 0.08D 0.08D
.
电力安全标示牌清单以及式样
序号
名称
1 禁止合闸，有人工作！
表 1：电力安全标示牌清单（变电站部分）
式样
尺寸（ mm）
颜色
200×160 白底，红色圆形斜杠，黑色禁止标志符号
2 禁止合闸，线路有人工作！ 200×160 白底，红色圆形斜杠，黑色禁止标志符号
3 禁止分闸！
电力安全标识牌有哪些
电力安全标识牌有哪些
搞好全生产必须培育以人为本的理念，广泛发动和紧紧依靠职工，把管理的着重点放在提高职工的自主保安意识和安全技术素质上来，通过抓好人的管理去搞好现场管理，把安全规程落实到搞好安全生产和各项具体工作之中。
安全工作不是一朝一夕的事情，也不是一个人的能力所能解决的，它受到多种因素的制约。
只有加强生产过程监督，下大力规范现场安全措施，加强对人员违章现场处理，不断规范现场作业行为，推行标准化作业，将安全工作真正从事后分析转移到过程监督中，实现安全管理关口前移，才是扭转不安全局面的有效措施。
1、禁止标志圆形，背景为白色，红色圆边，中间为一红色斜杠，图像用黑色。
一般常用的有“禁止烟火”、“禁止启动”等。
2、警告类标志等边三角形，背景为黄色，边和图案都用黑色。
一般常用的有“当心触电”、“注意安全”等。
3、指令类标志圆形，背景为蓝色，图案及文字用白色。
一般常用的有“必须带安全帽”、“必须带护目镜”。
4、提示类标志矩形，背景为绿色，图案及文字用白色。
安全标志应安装在光线充足明显之处；高度应略高于人的视线，使人容易发现；一般不应安装于门窗及可移动的部位，也不宜安装在其他物体容易触及的部位；安全标志不宜在大面积或同一场所使用过多，通常应在白色光源的条件下使用，光线不足的地方应增设照明。
安全标志一般用钢板、塑料等材料制成，同时也不应有反光现象。
电力安全标志牌有哪些特点
电力安全标志牌有哪些特点
因为安全而造成的生产停滞对于国家是不可弥补的损失，而因为生产造成的安全问题对于我们的工厂、我们的同事、我们所有的人都是可怕的。
安全工作不是一朝一夕的事情，也不是一个人的能力所能解决的，它受到多种因素的制约。
只有加强生产过程监督，下大力规范现场安全措施，加强对人员违章现场处理，不断规范现场作业行为，推行标准化作业，将安全工作真正从事后分析转移到过程监督中，实现安全管理关口前移，才是扭转不安全局面的有效措施。
1、禁止标志圆形，背景为白色，红色圆边，中间为一红色斜杠，图像用黑色。
一般常用的有“禁止烟火”、“禁止启动”等。
2、警告类标志等边三角形，背景为黄色，边和图案都用黑色。
一般常用的有“当心触电”、“注意安全”等。
3、指令类标志圆形，背景为蓝色，图案及文字用白色。
一般常用的有“必须带安全帽”、“必须带护目镜”。
4、提示类标志矩形，背景为绿色，图案及文字用白色。
安全标志应安装在光线充足明显之处；高度应略高于人的视线，使人容易发现；一般不应安装于门窗及可移动的部位，也不宜安装在其他物体容易触及的部位；安全标志不宜在大面积或同一场所使用过多，通常应在白色光源的条件下使用，光线不足的地方应增设照明。
安全标志一般用钢板、塑料等材料制成，同时也不应有反光现象。
电力安全警示牌材料规格表
电力安全警示牌材料规格表电力安全警示牌、标识牌、标志牌规格材料表禁止攀牵线缆 A当心触电A当心静电待更狈禁止启动解楼篥止操作］正在鳞禁止魁设备正在运行机房重地闲人免进禁止操作有人工作已接地I ^I JS. /G L乡-止*登I消防器材II禁止挪动I禁止合闸配电重地 闲人莫入禁止合闸线路有人工作一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65 颜色：白底，红色圆形斜杠，黑色禁止标志符号。
黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160 和80*65 颜色：白底，红色圆形斜杠，黑色禁止符号。
黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160 和80*65 颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250 和80*80 颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240 和200*160 颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400 和200*160, 颜色：白8线路相位标志牌：A\B\C套牌组合9.制作工艺：贴膜丝网印刷。
10.根据国标定做，常规板厚0.8mm 1.5mm电力线路警示牌产品类型：电力标志牌产品规格:4 x 5cm产品材质：PVC其它规格:30 x 40cm注：标志牌材质和规格可根据客户要求定做，主要材质：PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等；七大系列安全标志牌通用规格：30X 40、40X 50cm电力专用规格：32 X 40、30 X 24、20 x 16cm 防火专用规格:23 x 50cm PVC 板厚度:1.8mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标志牌的材质
。铝平印。不 锈钢、不锈钢反光。不锈钢 平印。塑料夜光。铝反光、 PVC、亚克力、雕刻。 标 牌类型：警示标牌，提示标 牌，告示标牌，交通标牌， 禁止牌等 产品用途:国家电 网公司、大唐集团、中电投、 华电、华能、生产企业。
标志牌的分类
产品分类： 提示牌：在此工作、 从此上下、止步，高压危险、当 心坑洞、方向牌 禁止牌：禁止戴 手套、禁止烟火、禁止承人、禁 止跨越、禁止带火种、禁止游泳、 禁止攀登、、禁止吸烟、禁止抛 物 警告牌：当心机械伤人、当心 坠落、止步，高压危险、当心伤 手、当心坑洞、当心落物、当心 腐蚀、禁止触摸 指令牌：注意通 风、必须系安全带、必须戴安全 帽、必须戴防护眼镜 线路相位标 志牌：A\B\C套牌组合。 制作工艺：丝网印刷。 根据国标 定做。
电力安全标志牌
石家庄市金冠电力器具制造有限公司
标志牌简介
电力标志牌，施工标志
（施工） 用以告示前方道 路施工，车辆应减速慢行或 绕道行驶。此标志可作为临 时标志设在施工路段以前适 当位置。注意危险标志 （注意危险） 用以促使车 辆驾驶员谨慎驾驶。此标志 设在以上标志不能包括的其 他危险路段以前适当位置。
