厦门华智达科技闸机 门禁翼闸摆闸接线图(主机板)
双开摆闸使用说明
翼闸、摆闸安装说明书1．材料准备:1）14芯线2.5-3米。
（可根据需要减少芯数） 2）M12地脚螺钉。
3）工具： M5内六角螺钉扳手、M12螺丝钉扳手、小一字螺丝刀 2．本闸机定义：左位（主）主机副机左向右向右位（主）零位（主）左位（副）右位（副）零位（副）右电眼（收）备用电眼（收）防夹电眼（收）左电眼（收）右电眼（发）备用电眼（发）防夹电眼（发）左电眼（发）3． 摆杆的装配方法: （请按编号一一对应安装摆杆）图4 图54：闸机的固定：1）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。
2）按安装示意图要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。
①. 把摆杆装入主机（按编号）②.紧固螺丝钉.注：1.人面对主机，左手边进入为左向，右手边进入为右向。
2.左向开闸，对应的限位开关定义为左位；右向开闸，对应的限位开关定义为右位。
3．如使用单机，就仅使用主机。
（无连机线） ③.紧固螺丝钉.3）固定闸机时，请先将闸机摆放整齐，检测电眼是否对准（通电后，未挡住电眼的情况下，不报警表示正常）。
1 安装尺寸（单位：mm ）：立 式桥 式5．请按接线图，将闸机连机线按序号一一对应连接：12345678101112914芯连机线131412345678101112913141234567810111291314123456781011129主机转接板副机转接板红黑红黑副电机转接头副电机转接头注：连机线的芯数可按需要减少。
(每个头的定义可参考副机连接板接线图)6．请先正确连接电源线，再正确连接蓄电池，闸机正常工作。
（上电后闸机会自动运行到关闭状态，因此此时请不要站在闸门运行的范围内）（请按一下控制板上左开键或右开键，打开闸门，行人通过，闸门关闭，检查闸机工作是否正常。
）电源AC 220V-+蓄电池COM V+黑线白线红线+—控制板(此线厂商已接好)27．本闸机使用说明：1）.闸机处于关闭状态，非法闯入闸机报警。
智能化门禁翼闸施工方案
智能化翼闸施工方案一、概念翼闸是人流通道的现代化控制设备，用于人员出、入口需要进行控制的地方，如智能小区、饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。
三辊闸、翼闸、摆闸的使用可以使人流井然有序。
翼闸与智能卡、指纹、条码等身份识别系统设备结合使用，便构成智能门禁通道控制系统；它与计算机、门禁、考勤、收费管理、门票系统等软件结合使用,便构成智能通道闸综合管理系统，可以实现门禁、考勤、消费、售票、限流等功能。
本翼闸管理系统是“智能通道”的一部分，设置于小区、工厂、智能大厦、食堂等通道处,可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。
二、设计思路根据客户的要求，结合本公司多年的智能系统设计经验,设计采用智能通道闸结合射频卡技术，实现人员进出刷卡通行计划在门口每处入口设智能桥式标准翼闸3个通道,共4台单机芯翼闸,1台双机芯翼闸，单向进出控制，即美观豪华又起到人员进出考勤管理的功能.系统配合智能卡身份验证设备,该设备全部内置安装，并与管理电脑联网，系统可对进出人员进行24小时监控管理，并方便将来的维和护扩展.本系统主要包括：前端智能通道闸，前端内置身份识别系统设备，中间通讯及管线设备，后台软件及管理发卡系统,后台电脑及打印设备（自配）等几部分。
三、系统结构智能翼闸管理系统主要由计算机/打印机、智能读卡部分、智能翼闸、智能卡及管理软件等组成。
计算机与智能翼闸之间采用RS485总线结构通讯，通讯距离可达1.2KM,单台计算机可接255个单向智能翼闸。
智能翼闸，既可联网运行，又可脱机运行。
四、摆闸系统优势翼闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：◆智能IC卡:系统采用非接触式智能卡，又称射频卡，成功的解决了一卡多用、保密、无磨损、操作简便等多种问题，大大提高了系统的实用性。
◆扩容方便:计算机与智能翼闸采用RS485总线通讯，因此扩容方便。
SOCA门禁线路图

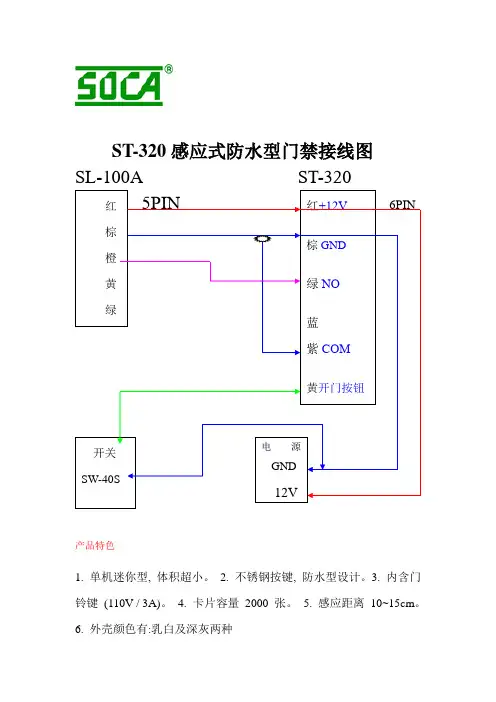

ST-320感应式防水型门禁接线图SL-100A ST-320产品特色1. 单机迷你型, 体积超小。
2. 不锈钢按键, 防水型设计。
3. 内含门铃键(110V / 3A)。
4. 卡片容量2000 张。
5. 感应距离10~15cm。
6. 外壳颜色有:乳白及深灰两种ST-660S单机型感应门禁读卡机接线图SL-100A ST-660S1.感应主机为非接触式操作之新世代产品。
2. 感应卡及钥匙圈为唯一卡号设计, 防水, 防尘, 抗磁性, 无须电池, 寿命长。
3. 感应主机采读卡头与控制器一体设计, 安装方便。
4. 2000 张卡片容量, 8 位卡号, 具防胁迫及整批登入, 可针对某一卡片作新增或删除。
5. 背光LED 及BEEP 声音指示,不锈钢超耐用按键。
6. 另有ST-660机型,具备有10000张卡片高容量内存。
7. 外壳颜色有:乳白及深灰两种。
ST-120ER感应读卡机接线图SL-100A ST-120ER产品特色:1.单机型门禁卡片阅读机2.提供两组RELAY供开门与警报使用3.五种开门方式：密码开门，感应开门，感应加密码，密码或感应皆可及特殊4.系统密码开门5.卡片容量1000张，六位卡号6.有八组开门密码，可自行设定7.具有防胁迫装置，若遭人挟持时，可输入特定密码，发出求救讯号8.能在机器上使用单张感应登入或单张卡号输入或整批输入，并可事先发卡9.能针对单一卡片做新增或删除10.开门时间可由01~98秒自行设定调整，99秒为常态设定，用于保全设定/解除，11.00秒为提供0.5秒开门时间，用在自动门或只要瞬间触发的情况12.消耗电流：150 mAST-505与AT-500A银行专用主机ST-500A ST-505ST-505银行自动门刷卡机接线图SL-150 锁ST-505 (5PIN) (6PIN)2. 内建变压器及紧急开门纽。
3. 拉力:80kg。
4.可调式安装架,适用于各式自动门。
道闸控制板接线图

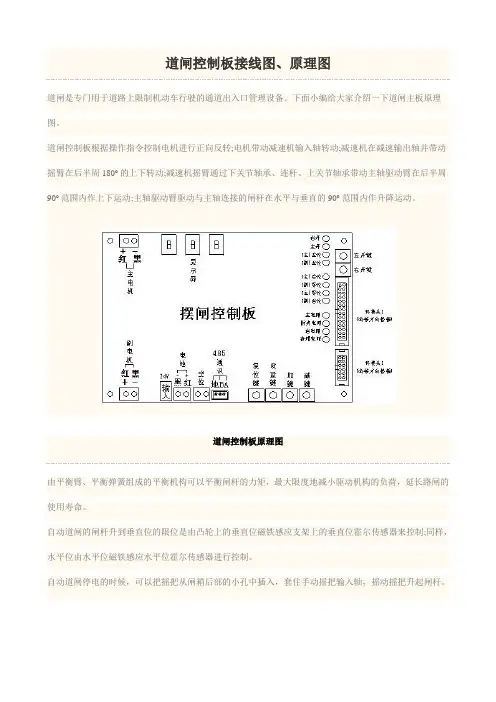

道闸控制板接线图、原理图道闸是专门用于道路上限制机动车行驶的通道出入口管理设备。
下面小编给大家介绍一下道闸主板原理图。
道闸控制板根据操作指令控制电机进行正向反转;电机带动减速机输入轴转动;减速机在减速输出轴并带动摇臂在后半周180º的上下转动;减速机摇臂通过下关节轴承、连杆、上关节轴承带动主轴驱动臂在后半周90º范围内作上下运动;主轴驱动臂驱动与主轴连接的闸杆在水平与垂直的90º范围内作升降运动。
道闸控制板原理图由平衡臂、平衡弹簧组成的平衡机构可以平衡闸杆的力矩，最大限度地减小驱动机构的负荷，延长路闸的使用寿命。
自动道闸的闸杆升到垂直位的限位是由凸轮上的垂直位磁铁感应支架上的垂直位霍尔传感器来控制;同样，水平位由水平位磁铁感应水平位霍尔传感器进行控制。
自动道闸停电的时候，可以把摇把从闸箱后部的小孔中插入，套住手动摇把输入轴，摇动摇把升起闸杆。
道闸控制器接线图解析打开道闸控制箱，看到控制板。
上面应该都有标注。
道闸控制板接线图遥控器一般有5根线：电源正，电源负，升，降，停。
手动开关一般有3个键：升，降，停。
首先在道闸控制板上找到遥控器的电源，正极一般标注为VCC或者12V+,负极标注为GND或者12V-,接好。
然后在道闸控制板上找到升降停信号，一般标注为升（UP,OPEN）,降（DOWN,CLOSE）,停（STOP）.将遥控器和手动按钮分别接在对应的三个端子上。
另外，手动按钮应该还有一个共用负极，将此接至GND上即可。
电闸控制板强电：电源/红绿灯/电机/保护开关接口POWER 220V N---交流220V输入Motor com---电机绕组公共端白线POWER 220V L---交流220V输入Motor open---电机绕组红线+电容端O.C.L --- 开到位Motor close---电机绕组白线+电容端O.C. --- 关到位DET 2组-------外部感应信号1、2(保留)INFRARED ------外部红外对射输入弱电I：通讯以及手动控制输入RS485 A ---RS485 + Control Close ---手动关RS485 A ---RS485 - Control Stop --- 手动停Detector---地感线圈Control Open --- 手动开Detector---地感线圈Control Com --- 手动公共端弱电II：输出（继电器干节点）INFRARED ---红外输出O.C.L --- 开到位（可接12-24V绿灯）弱电IIO.C. --- 关到位（可接12-24V红灯）Detector---地感信号输出。
门禁管理系统结构图智能楼宇

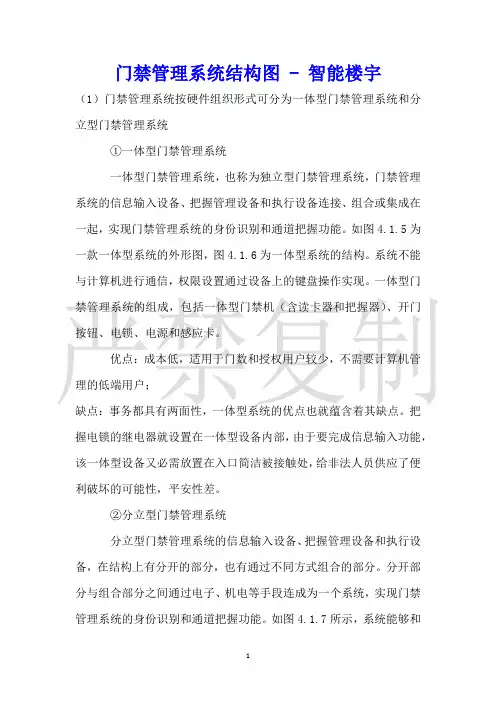

门禁管理系统结构图 - 智能楼宇（1）门禁管理系统按硬件组织形式可分为一体型门禁管理系统和分立型门禁管理系统①一体型门禁管理系统一体型门禁管理系统，也称为独立型门禁管理系统，门禁管理系统的信息输入设备、把握管理设备和执行设备连接、组合或集成在一起，实现门禁管理系统的身份识别和通道把握功能。
如图4.1.5为一款一体型系统的外形图，图4.1.6为一体型系统的结构。
系统不能与计算机进行通信，权限设置通过设备上的键盘操作实现。
一体型门禁管理系统的组成，包括一体型门禁机（含读卡器和把握器）、开门按钮、电锁、电源和感应卡。
优点：成本低，适用于门数和授权用户较少，不需要计算机管理的低端用户；缺点：事务都具有两面性，一体型系统的优点也就蕴含着其缺点。
把握电锁的继电器就设置在一体型设备内部，由于要完成信息输入功能，该一体型设备又必需放置在入口简洁被接触处，给非法人员供应了便利破坏的可能性，平安性差。
②分立型门禁管理系统分立型门禁管理系统的信息输入设备、把握管理设备和执行设备，在结构上有分开的部分，也有通过不同方式组合的部分。
分开部分与组合部分之间通过电子、机电等手段连成为一个系统，实现门禁管理系统的身份识别和通道把握功能。
如图4.1.7所示，系统能够和计算机进行通信，通过门禁管理软件，进行权限设置和出入口记录查询等；系统优点：系统平安性好，功能强大，操作便利，可以很便利的扩展功能和扩展应用。
目前分立型门禁管理系统为市场主流产品。
（2）门禁管理系统按与管理主机的通信方式可分为总线通信和网络通信方式①总线通信方式门禁管理系统与管理中心主机之间通过总线方式通信，如图4.1.8所示，只有一个主机实现对总线上全部把握设备的协调管理和把握功能。
系统组成包括门禁把握器、读卡器、出门按钮、通信集线器、感应卡、电源和门禁管理软件。
这种门禁管理系统应用范围最广，适用于小系统或安装位置集中的应用场所，通常接受RS485通信方式。
优点是投资小，通信线路专用；缺点是管理中心安装位置确定后，不简洁更换，网络把握和异地把握难以实现。
摆闸接线说明
1端口：GND，地线2 端口：12V 电压正3 端口：左开信号，当3端口与2端口（12V）短接时，闸机会向左开闸，同时会有方向指示有箭头和有记数器信号给出，。
4端口：右开信号，当4端口与2端口（12V）短接时，闸机会向右开闸，同时会有方向指示有箭头和有记数器信号给出，。
5端口：GND，地线6 端口：12V 电压正7端口：左向的红外信号，是装在闸机左边红外的信号。
8端口：右向的红外信号，是装在闸机右边红外的信号。
9端口：防夹功能，当闸机打开了，如果8端口接收12V-15V电压，闸机不会关闸，只有短开信号才会关。
10端口：GND，地线11 端口：12V 电压正12端口；左限位信号，当闸机向左开时，12端口接收到信号后，电机停止转动。
13端口；右限位信号，当闸机向右开时，13端口接收到信号后，电机停止转动。
14端口：零位，给闸机通电，闸机会先找到零位，才能进入工作模式，才可以正常工作。
15端口和16端口：交流电压12V，17端口和18端口：交流电压18V 。
19端口：电机正20端口：电机负。
21端口：GND地线。
22端口：VDD，24V电压正极23端口和24端口：报警信号线，就是没有打卡就过的话和反方向过都会有信号给出来。
报警信号，25端口：VDD，24V电压正极26端口和27端口28端口：空口29端口：右计数器信号，当闸机向右开闸时，同时给出一个信号让计数器计数。
30端口：左计数器信号，当闸机向左开闸时，同时给出一个信号让计数器计数。
31端口；右方向只是信号线，当闸机打开的时候会31端口有15V电压输出，让方向指示有右箭头，当闸机关的时候就没有信号了，箭头就变叉32端口：左方向只是信号线，当闸机打开的时候会32端口有15V电压输出，让方向指示有左箭头，当闸机关的时候就没有信号了，箭头就变叉。
33端口：VDD，15V电压正。
34端口：GND，地线指示灯L10：电机左转信号灯,当电机向左转的时候L 10的灯亮L11：电话右专信号灯, 当电机向左转的时候L 11的灯亮L12：左开闸信号灯:当端口3收到一个12V正电压时，L12灯亮L13：右开闸信号灯：当端口4收到一个12V正电压时，L13灯亮L14：左红外信号灯：当端口8收到一个12V正电压时，L14灯亮L15：右红外信号灯；当端口7收到一个12V正电压时，L15灯亮L16：零位信号灯：当端口14收到一个12V正电压时，L16灯亮L9：左限位信号灯：当端口13收到一个12V正电压时，L19灯亮L17:空位L18：防夹信号灯：当端口14收到一个12V正电压时，L18灯亮，L19：右限位信号灯：当端口12收到一个12V正电压时，L19灯亮一：当L10或者L11灯亮时，电机没有转动，而打卡有通行箭头的话。
智能人行通道闸机的安装和接线
智能人行通道闸机的安装和接线产品安装：通道闸安装分为线路预埋、固定闸机、控制器接线三个部分一、线路预埋：1、按客户的要求将机箱位置定好，在机箱固定位置的中心点到控制室之间选择好最佳走线途径，预埋或开挖电缆线沟。
2、在挖好的线路沟里放入适当直径的走线管（PVC管或钢管），穿入设备所需的电源线和控制线（控制线包括：手动按钮线3芯、RS485通讯信号线3芯）。
如距离较远，电源线和控制线必须分开走管（2管距离应在50CM以上）。
3、如通道为两台连机使用，则还需要在两台闸机之间布一根6芯连机线连机（如要实现双向进出刷卡还需预留一条4芯射频读卡器通讯线）。
4、所有线路布好后，最好在调试成功以后填埋混凝土。
二、固定闸机：1、单摆情况将机箱放到固定位置，要使整个设备处于最佳安装状态。
在基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开机箱，在做好记号的螺丝孔上用钻头垂直打孔，大小、深度要符合膨胀螺丝的要求。
将设备移至原位，打入膨胀螺丝并紧固螺丝即可。
2、对开情况如果两台闸机连机使用则应先调试，再固定机箱，以防调试过程中需要微调机箱位置。
首先，使2台闸机上电，使摆臂运行至关闭状态，然后对齐两台闸的摆臂或伸缩臂，使臂在同一直线上，两臂之间的间距一般为3CM-5CM。
有加装红外的，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。
三、闸机接线：按闸机接线图接好设备电源线。
如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等)则需要把控制系统输出信号线接入接线排的1(绿)、2(红)、3(蓝)，2(红)是公共端。
如需用手动按钮控制闸机，则将出厂原配的小按钮线延长即可。
如两台闸需要同步使用（即对开），必须将带有航空插头的连机线连接到两台闸机并插好即可。
dh 智能楼宇 门禁 人脸识别摆闸(单向)使用说明书 v1
一体化人脸摆闸（单向）V1.0.0法律声明商标声明●VGA是IBM公司的商标。
●Windows标识和Windows是微软公司的商标或注册商标。
●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。
●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。
隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。
在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。
如，提供清晰、可见的标牌，告知相关权利人视频监控区域的存在，并提供相应的联系方式。
关于本文档●产品请以实物为准，本文档仅供参考。
●本文档供多个型号产品做参考，每个产品的具体操作不一一例举，请用户根据实际产品自行对照操作。
●如不按照本文档中的指导进行操作，因此而造成的任何损失由使用方自己承担。
●如获取到的PDF文档无法打开，请将阅读工具升级到最新版本或使用其他主流阅读工具。
●本公司保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。
产品部分功能在更新前后可能存在细微差异。
●本文档可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。
前言概述本文档主要介绍一体化人脸摆闸的安装、接线、调试以及WEB操作。
符号约定表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，设备性能降低或不可预知的结果。
