Etelux真空手套箱使用说明
手套箱操作规程
要求:
1.系统要求正确安装
2.系统已经安装
3.进行如下测试
检查卡箍和螺丝是否拧紧
检查真空泵油面,如果需要,必须添加油
安装并连接测试系统
确保气体供给
操作过程:
1. 系统启动：
启动电源,系统自动测试，1分钟后，出现系统菜单。
操作员利用系统主菜单作为控制，监视和显示中心系统。
系统工作中，真空泵应保持开启状态。
2. 手套箱体清洗：
当箱内氧浓度超过200ppm时，应设法清洗系统，减少对净化柱的影响。
（1）确认循环系统关闭，将气压设置为2 bar（0.2 Mpa）
（2）设定清洗时间，默认时间为30min。
（3）清洗结束后，系统将自动关闭清洗功能。
3. 开启循环
清洗结束后，点击主菜单“循环”按键即可。
4. 再生
当循环运行一段时间后，净化柱需要进行再生，以恢复其净化性能。
再生时间取决于系统类型和使用的时间。
（1）压力设置，再生气体压力设置为0.5-0.6 bar
（2）确认循环系统关闭，真空泵开启，再生气体充足。
（3）启动再生。
（4）再生需要24小时，不能中断，再生结束后，再生系统自动退出
5. 过度箱操作：
（1）点击主菜单中“过渡舱”按键，在子菜单中点击“真空操作”，待压力表指针显示最低，点击“补充气体”，然后重复3次。
（2）打开舱门，放入物品，然后将舱门关紧。
（3）在手套箱中取出物品，关紧舱门。
（4）取出物品时与以上过程相反。
手套箱使用说明书(简)
手套箱使用说明
清洗再生循环
1、清洗
情况一：第一次安装。
情况二：当氧气或水的含量>100ppm。
方法：接入工作气口，关闭循环，打开真空泵，点击清洗，开始，确认排气开始，开气体减压阀，到0.25mpa~0.3mpa。
清洗到水氧含量都在100ppm以下。
2、再生
情况：当水氧含量在开循环以后不降反升时。
方法：一，关闭循环。
二，打开真空泵。
三、氩氢混合气接再生器口。
四、点击再生，P1显示时间，0-3小时，系统自动加热。
3-6小时，通过减压阀调节流量计，到15~20L之间。
五、6-20小时系统自动抽真空冷却。
六、再生结束，水氧指标在100以下，直接开启循环。
3、循环（24小时）
备注1：过渡仓，先补气，0后打开，放入药品之后，手动抽真空补气3次，或者开自动操作。
然后从手套箱里面打开，取出药品。
关闭过渡，抽次真空即可。
备注2：使用时，设定：上压：5mbar，下压-1或者-2mbar。
不使用时，设定：上压：5mbar，下压：1mbar。
备注3：风机停止工作，分析仪显示0hz。
原因是：存在电压不稳定的保护机制。
方法：关机，断电3分钟，重新启动。
备注4：机油，3000小时应该更换，但一般半年到一年换一次。
手套箱使用入门读
手套箱使用入门读————————————————————————————————作者：————————————————————————————————日期：手套箱入门必读手套箱的工作原理真空手套箱系统是伊特克斯公司经过研究并设计制造的产品，主要工作原理是：箱体与气体净化系统形成密封的工作环境，通过气体净化系统不断对箱体内的气体进行净化（主要除去水、氧），使系统始终保持高洁净和高纯度的惰性气体环境。
在这样的环境中可以进行许多通常条件下无法实现的实验和生产。
伊特克斯的手套箱系统运行可靠，技术成熟，已在国内外众多实验室和生产中成功使用。
用户可以选择伊特克斯标准的型号也可根据用户的工艺要求定制手套箱系统。
手套箱系统结构：手套箱系统主要由箱体、气体净化系统、过渡舱、真空泵、控制系统以及附加功能组成。
手套箱系统主要结构示意图，如下：伊特克斯手套箱系统工作原理：如上图所示，手套箱系统是一个密闭的系统，气体从箱体经净化管道进入净化系统，净化系统将气体净化后输送回箱体，完成一次循环。
这种循环持续运行不断地将系统内的水、氧除去，使系统内保持在高纯惰性气体的保护环境中。
伊特克斯手套箱系统优点：1、适用范围广：近年手套箱系统已经在各个领域开始广泛得到运用，凡是需要高洁净高纯环境的地方都能使用手套箱系统。
2、功能强大：在伊特克斯手套箱系统已经能实现许多的使用功能，如：显微镜、冷井、低温冰箱、加热过渡舱、100级净化、恒温、灭菌、烘干加热、传送带，同时操作控制系统还能实现系统的自动净化、自动还原、自动压力控制、自动箱体或过渡舱置换、参数记录和打印、自动提示报警、在线工况检测等功能，系统还能与其他设备或生产线实现无缝对接、工艺联动等。
伊特克斯手套箱系统使用简介：¨脚踏开关脚踏开关位于设备下前方，是为了使用者方便的控制箱体的气体压力，使用脚塌开关可以轻松的给通过净化系统的气路对箱体进行加压或减压。
¨箱体气体置换在需要对箱体内的气体进行置换时可以使用系统提供的自动箱体气体置换功能，设定好需要的置换结果后只需要按一个键就可以自动完成气体置换。

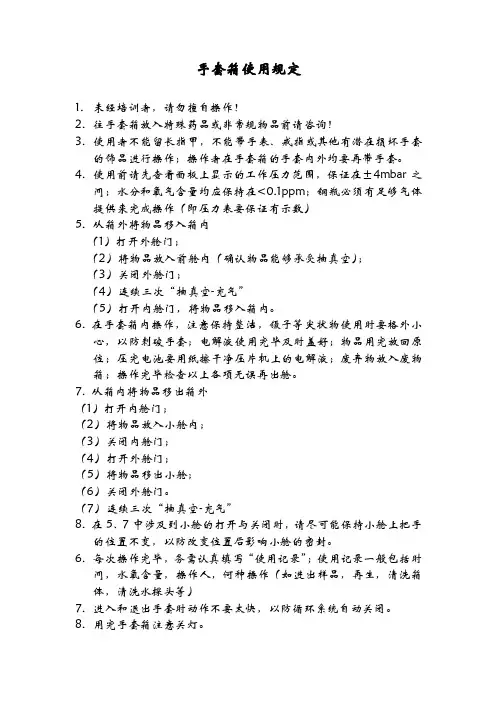

手套箱使用规定
手套箱使用规定1.未经培训者，请勿擅自操作！2.往手套箱放入特殊药品或非常规物品前请咨询！3.使用者不能留长指甲，不能带手表、戒指或其他有潜在损坏手套的饰品进行操作；操作者在手套箱的手套内外均要再带手套。
4.使用前请先查看面板上显示的工作压力范围，保证在±4mbar之间；水分和氧气含量均应保持在<0.1ppm；钢瓶必须有足够气体提供来完成操作（即压力表要保证有示数）5.从箱外将物品移入箱内（1）打开外舱门；（2）将物品放入前舱内（确认物品能够承受抽真空）；（3）关闭外舱门；（4）连续三次“抽真空-充气”（5）打开内舱门，将物品移入箱内。
6. 在手套箱内操作，注意保持整洁，镊子等尖状物使用时要格外小心，以防刺破手套；电解液使用完毕及时盖好；物品用完放回原位；压完电池要用纸擦干净压片机上的电解液；废弃物放入废物箱；操作完毕检查以上各项无误再出舱。
7. 从箱内将物品移出箱外（1）打开内舱门；（2）将物品放入小舱内；（3）关闭内舱门；（4）打开外舱门；（5）将物品移出小舱；（6）关闭外舱门。
（7）连续三次“抽真空-充气”8. 在5、7中涉及到小舱的打开与关闭时，请尽可能保持小舱上把手的位置不变，以防改变位置后影响小舱的密封。
6.每次操作完毕，务需认真填写“使用记录”；使用记录一般包括时间，水氧含量，操作人，何种操作（如进出样品，再生，清洗箱体，清洗水探头等）7.进入和退出手套时动作不要太快，以防循环系统自动关闭。
8.用完手套箱注意关灯。
9.手套箱左侧水龙头接有循环水，请不要关闭。
10.操作者要经常检查手套是否有破损或有无其他异常情况，有情况及时报告管理人。
11.不允许擅自带非本实验室人员在手套箱上从事任何操作。
手套箱操作手册
手套箱操作手册目录 (1)操作注意事项 (2)维护 (5)1.真空泵 (5)2.箱内有机溶剂吸附器 (5)3.水分析仪 (5)4.滤芯 (5)循环 (6)清洗 (6)再生 (6)打印版: (8)操作注意事项在使用手套箱之前，一定要遵守操作手册和注意事项，实验环境需要大家共同努力来维护。
要是发现有同学违反规定，我们让该同学打扫卫生一周，或在发现的一个月内做Seminar一次。
实验规范：（i）个人的样品不能放在外面，一定得放在自己的收纳盒中。
（ii）胶带撕完后，一定清理干净，将要保留的晶体连同胶带一起收起来，放在自己的收纳盒中。
（iii）转移之后，将自己转移用到的东西收好保存。
（iv）做完实验，用吸尘器将产生的垃圾吸走，不要留玻璃碎渣，不要的硅片，胶带。
（v）将公用的东西收拾好，放着公共地方（第二格）。
操作注意事项：1.操作时带三层实验用手套，手进入箱体时缓慢进入不要让箱压高于12mbar （以免瞬时压力过大，循环关闭更甚清洗阀打开进空气）；操作人员不要留长指甲、戒指、手表、手饰等，防止操作时划伤手套。
2.小过渡仓抽气时可以将手动阀扳离垂直较小角度，控制抽气的力度，以免抽气过快影响仓内样品，补气反之亦然；仓门打开时，一定要确认将手动球阀打到垂直（关闭）状态；大过渡仓手动操作时也要确认真空操作和补气操作关闭才能开启大仓门，防止开仓门时箱体和外界连通破坏手套箱纯净氛围。
3.从外往手套箱里放物品时，都要对过渡仓抽补气体3次，使过渡仓内为纯净氛围，从里往外拿物品时，如不能确定仓内为纯净氛围，也要对过渡仓抽补三次才能打开内仓门，不用过渡仓时，将压力值抽到-0.05Mpa，可以通过观察压力表是否回升来判断过渡舱保压情况。
4.做有机实验不用溶剂就将瓶盖拧上，如溶液不慎洒落，关闭循环用纸巾清理干净，将纸巾通过小仓拿出箱内，开启清洗，清洗箱体5分钟，关闭清洗开启循环；做有机时间比较长建议做完后清洗箱体3-5分钟。
5.做有机实验频繁时，有机溶剂吸附器3月换一次，不常用6个月换一次，将新的活性炭在真空120℃的温度下加热24小时，待冷却常温后，然后关闭循环，取出有机溶剂吸附器装上新的活性炭，最后从小过渡仓抽补三次放入箱体，装好开启循环；水探头定期3-6个月清洗一次，操作说明书有详细操作步骤。
手套箱使用规定
手套箱使用规定1.未经培训者，请勿擅自操作！2.往手套箱放入特殊药品或非常规物品前请咨询！3.使用者不能留长指甲，不能带手表、戒指或其他有潜在损坏手套的饰品进行操作；操作者在手套箱的手套内外均要再带手套。
4.使用前请先查看面板上显示的工作压力范围，保证在±4mbar之间；水分和氧气含量均应保持在<0.1ppm；钢瓶必须有足够气体提供来完成操作（即压力表要保证有示数）5.从箱外将物品移入箱内（1）打开外舱门；（2）将物品放入前舱内（确认物品能够承受抽真空）；（3）关闭外舱门；（4）连续三次“抽真空-充气”（5）打开内舱门，将物品移入箱内。
6. 在手套箱内操作，注意保持整洁，镊子等尖状物使用时要格外小心，以防刺破手套；电解液使用完毕及时盖好；物品用完放回原位；压完电池要用纸擦干净压片机上的电解液；废弃物放入废物箱；操作完毕检查以上各项无误再出舱。
7. 从箱内将物品移出箱外（1）打开内舱门；（2）将物品放入小舱内；（3）关闭内舱门；（4）打开外舱门；（5）将物品移出小舱；（6）关闭外舱门。
（7）连续三次“抽真空-充气”8. 在5、7中涉及到小舱的打开与关闭时，请尽可能保持小舱上把手的位置不变，以防改变位置后影响小舱的密封。
6.每次操作完毕，务需认真填写“使用记录”；使用记录一般包括时间，水氧含量，操作人，何种操作（如进出样品，再生，清洗箱体，清洗水探头等）7.进入和退出手套时动作不要太快，以防循环系统自动关闭。
8.用完手套箱注意关灯。
9.手套箱左侧水龙头接有循环水，请不要关闭。
10.操作者要经常检查手套是否有破损或有无其他异常情况，有情况及时报告管理人。
11.不允许擅自带非本实验室人员在手套箱上从事任何操作。
教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
真空手套箱调试使用规程
真空手套箱调试使用规程真空手套箱调试使用规程1、真空泵开，（所有的操作状态）。
2、清洗开，箱内相对压力调制0.6毫巴（调工作气的减压阀，压力不足清洗阀会不停的响）， 1MPa=104毫巴，指标：降至200PPm, 氧表（上）,水分表（下）3、再生1-3小时加热，3-6小时通气（再生气压力0.06-0.08MPa），一瓶气3小时中通完,6-24小时冷却。
注意：1-3小时加热过程中断电，需过24小时再重新再生。
4、循环开，工作气体压力调至0.4-0.5MPa,压力不要太高，气动阀能启动就行。
气压低时会报警。
5、工作：按面板设定键，工作时设定：上压设定+4、下压设定-4（按默认值），最大范围为）上压设定+9、下压设定-9，人离开不用时设：定上压设定+5、下压设定+1。
6、水探头保护气路和有机物吸附气路的切换使用水探头保护气路的关闭：打开有机物吸附气路的两个球阀，关闭水探头保护气路的球阀。
水探头保护气路的开启，将控制阀转至清洗，待压力回到0时，再控制阀转至抽气，待压力为-0.1MPa时，将控制阀转至清洗，反复抽充气三次，压力回到0时，控制阀转至关闭。
打开水探头保护气路的两个球阀，关闭有机物吸附气路的两个球阀。
7、使用：先确定循环开、真空泵开。
设定工作时的压力。
a、小过渡仓的使用：将控制阀转至清洗，待压力回到0时，将控制阀转至关闭，打开仓门，放进样品，关紧仓门，将控制阀转至抽气，待压力为-0.1MPa时，将控制阀转至清洗，待压力回到0时，再控制阀转至抽气。
反复抽充气三次，压力回到0时，控制阀转至关闭。
打开仓门，取出样品，关上仓门。
不用时控制阀转至抽气，待压力为-0.1MPa时，将控制阀转至关闭，离开。
b、大过渡仓的使用：按面板过渡仓，进入工作界面。
打开补充气体（红色变绿），待压力回到0时，关闭补充气体（绿色变红色），打开仓门，放进样品，关紧仓门。
打开真空操作（红色变绿），待压力为-0.1MPa时，关闭真空操作（绿色变红色）。
手套箱操作规程
手套箱操作规程一、手套箱操作流程1.开机准备：1）检查各仓门，保证内、外仓门紧闭。
2）检查氮气瓶压力，保证主表表压大于1 MPa。
若氮气压力过小，请及时联系管理者进行更换。
2.通气：打开高纯氮气瓶总阀，通过减压阀调整副表表压约为0.5 MPa。
注：气瓶内气体不足时，应及时更换新气。
关机更换时，先卸下减压表，装上新气瓶上即可；若正常使用过程中换气，则先应保证循环关闭（显示屏上“循环”未点亮），再点击“设定”，调节压力上下限，保证箱体正压，然后进行更换。
3.开机：系统主开关安装在电气控制柜外面，主开关“0”为关，“1”为开，依此启动电源。
启动后，系统运行自测试，10秒后出现屏保图片，点击任意一处进入操作主界面。
在主界面有七个功能键，分别为：循环，再生，照明，自动抽充，真空泵，设定和报警。
除此之外，顶部还有六个下拉式菜单，分别为：系统管理，任务选择，参数设定，化学软件，主画面和帮助。
可以通过主界面或者各下拉功能菜单进入各功能。
4.气流循环：开始循环操作前请确认：是否正在进行清洗或再生，若以上操作正在进行，绝对禁止进行循环。
在主界面，点击显示屏上的“循环”开启，跳转至循环设定界面，循环方式含自动和手动两种。
手动模式下，必须手动开启循环风机。
自动模式下，只需设定好水氧的要求范围。
一般设定上限水氧含量为1 ppm，下限水氧含量为0 ppm，然后点击“主画面”返回。
注：气流循环过程中，风机务必工作（可通过听声音判断）。
5.清洗：当箱内水氧含量过高时，应进行清洗操作。
清洗开始前，要关闭循环，将工作气体的压力设定为2 bar（0.2 MPa）。
在主界面，点击“任务选择”后，在下拉菜单选择“清洗”。
进入清洗界面后，首先设定清洗时间（一般为10-15分钟），输入完毕后，再按下“开清洗”键，系统进气阀和清洗排气阀同时打开，进入清洗状态。
此时界面出现“关清洗”键，若想手动关闭，可按下该键，若不手动关闭，到达设定时间后系统会自动关闭清洗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Etelux真空手套箱使用说明
一．操作说明
1.开机
(1)打开电源开关（“Switch On”）；
(2)打开冷却水、工作气阀；工作气体要求为高纯氩气或氮气或氦气，减压器副
表输出压力调到0.4MPa；
(3)启动真空泵；
(4)启动循环；
(5)打开水、氧分析仪；
(6)操作（推荐加戴内层棉手套，以防止锋利物品划破丁基橡胶手套）；
(7)使用完毕，做好箱体内的清理工作。
二．关机
1.关闭水、氧分析仪；
2.关闭循环；
3.关闭真空泵；
4.关闭电源开关（“Switch Off”）。
注：手套箱可以24小时不间断循环工作，短时间停止工作时（如1-2天），可以不必关闭系统！在进行操作前，务必将手表、戒指等锋利物品摘下，以防划破橡胶手套！
三．从箱外将物品移入箱内
1.打开外舱门；
2.将物品放入前舱内；
3.关闭外舱门；
4.连续三次“抽真空-充气”；
5.打开内舱门，将物品移入箱内。
四．从箱内将物品移出箱外
1.确认前舱内气体气氛为纯净工作气体；
2.打开内舱门；
3.将物品放入前舱内；
4.关闭内舱门；
5.打开外舱门；
6.将物品移出前舱；
7.关闭外舱门。
注意：前舱门外舱门不可同时打开！否则，将会破坏建立起来的惰性气体气氛。
舱体内为真空时，舱门不能打开，必须将舱体内压力补充到常压后开门。
关于再生
再生气体，氮氢混合气（氢气5%--10%，氮气90%--95%），从再生进气口（Regenertion gas in）进气，出气口出气（会出水，要用容器接着）。
再生时关闭循环，打开真空泵，点击再生即可。
关于气体，打开主阀，减压阀不用打开，不用看减压阀示数，看控制柜下流量计（15—20L/min），点完再生2分钟之内必须调好。
注意不要调的过快让流量计中的小球直接顶上去。
这2分钟是试通气时间。
5分钟后加热开始，此时控制柜内最右侧的继电器灯会亮，证明加热开始。
3小时正式通气，4小时45分钟加热停止。
5小时30分通气结束，可以关气。
（若之前发现气体可能不够用可以适当减小气体流量）
16.5小时后，再生结束。
点开循环，开始循环即可。
关于清洗：
清洗时，关闭循环，打开真空泵，时间默认30min，压力默认5—8毫巴，点确定，清洗开始。
（整个清洗过程约消耗1.67瓶氮气）
关于手套箱内的气体循环：
依次从箱体依次经过溶剂柱（稀释有机溶剂），净化柱（分子筛脱水，铜触媒脱氧），风机，冷水器，最后循环至箱体。
