建筑识图_各种图示符号详解2
建筑施工图识图符号大全—绝对干货，值得收藏！
建筑施工图识图符号大全—绝对干货，值得收藏！
春暖花开房屋施工图内容
房屋施工图是表示建筑物的形状与大小、结构布置、细部构造做法、内外装饰等，是房屋施工和概预算工作的依据。 1.图纸目录（首页图）
2.设计总说明 3.建筑施工图（简称建施） 4.结构施工图（简称结施） 5.设备施工图（简称设施）
施工图中常用的符号1、定位轴线及编号
1)定位轴线：在施工图中，确定承重构件相互位置的基准线。定位轴线用细单点长画线表示。
2)定位轴线的编号：注写在轴线端部的Ф8的细线圆内。
横向轴线：从左至右，用阿拉伯数字进行标注。
纵向轴线：从下向上，用大写拉丁字母进行标注，但不
2、尺寸、标高 标高是用以表明房屋各部分相对于基准面(如室内外地面、窗台等)高度的标注方法。在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。
3、索引符号与详图符号 （2）详图符号
4、指北针 指北针的圆用细实线绘制，直径为24mm，指针尾部宽度为3mm。如需用较大直径绘制指北针时，指针尾部宽度宜为直径的1／8。 施工图识图
建筑构造与识图
建筑图纸符号大全
建筑图纸符号大全
建筑图纸是建筑设计师和工程施工人员之间交流的重要工具，其中图纸符号是一种约定俗成的语言，用于代表不同的建筑元素和构件。本文将介绍一些常见的建筑图纸符号，帮助读者了解、识别和使用这些符号。
1. 墙体符号
1.1 砖墙
• 实心砖墙：表示实体砖墙，用实线表示。
• 空心砖墙：表示中空砖墙，用虚线表示。
• 花岗岩墙：表示花岗岩石墙，用点划线表示。
• 玻璃墙：表示玻璃幕墙或玻璃隔断墙，用间断的斜线表示。
1.2 柱子和梁
• 矩形柱子：用实线的矩形表示。
• 圆柱子：用实线的圆形表示。
• 梁：用横线表示，上方标注梁的尺寸和型号。
1.3 钢结构
• 钢柱：用粗实线表示。
• 钢梁：用粗线表示，上方标注梁的尺寸和型号。
2. 地面符号
2.1 地面材料
• 地砖：用实线的小方块表示。
• 木地板：用小矩形表示。
2.2 地面特征
• 地板高处：用细实线标注高程。
• 地面下沉：用细虚线标注下沉的距离。
3. 窗户和门的符号
3.1 窗户
• 普通窗户：用实线的横线表示。
• 悬空窗户：用横线和竖线组成的网格表示。
• 排风窗：用竖线和斜线组成的网格表示。 3.2 门
• 单开门：用实线的竖线表示。
• 推拉门：用实线的左箭头和右箭头表示。
4. 设备符号
4.1 空调
• 空调主机：用实线的方框表示。
• 空调出风口：用半圆表示。
4.2 水电管道
• 水管：用实线表示，上方标注管径。
• 排水管：用横线和竖线组成的网格表示。
• 电线：用波浪线表示，上方标注电压等级。
5. 标尺和尺寸符号
5.1 标尺
• 水平标尺：用平行的实线表示。
• 垂直标尺：用垂直的实线表示。
5.2 尺寸
• 线性尺寸：用细实线和上方的实线箭头表示，标注尺寸数值。
• 半径尺寸：用圆弧和上方的实线箭头表示，标注半径数值。
6. 符号说明
在建筑图纸中，符号通常会在图纸的一角或边缘处附上文字说明，以便读者理解和识别。符号说明的常见内容包括材料、型号、尺寸等。
建筑图纸符号大全教你识别常用符号
建筑图纸符号大全教你识别常用符号
在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。图纸上运用了大量的符号，这些符号代表着各种不同的元素和特征。因此，对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解和读懂建筑图纸。
1. 尺寸标识符号
在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。此外，箭头也是一种常用的尺寸标识符号，用于指示尺寸的方向。
2. 线条符号
线条符号在建筑图纸中起到了连接和界定各个元素的作用。常见的线条符号包括实线、虚线、点线和粗线。实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线条。
3. 建筑材料符号
建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。常见的建筑材料符号有砖块、混凝土、木材和玻璃等。这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。 4. 设备符号
设备符号用于表示建筑物中的各种设备和机械元素。例如，电灯、插座、空调和消防设备等。这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。
5. 地形符号
地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。这些符号通常是通过简化和符号化的方式来表示，以便更好地展示地形特点。
6. 水平符号
水平符号用于描述建筑物的水平线或平面。常见的水平符号包括水平线、平面图和等高线等。这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。
7. 建筑元素符号
建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。这些符号通常是通过简化的图标形式来表示，以便在图纸上占用较小的空间。
房屋建筑图纸怎么看懂 房屋建筑图纸符号大全

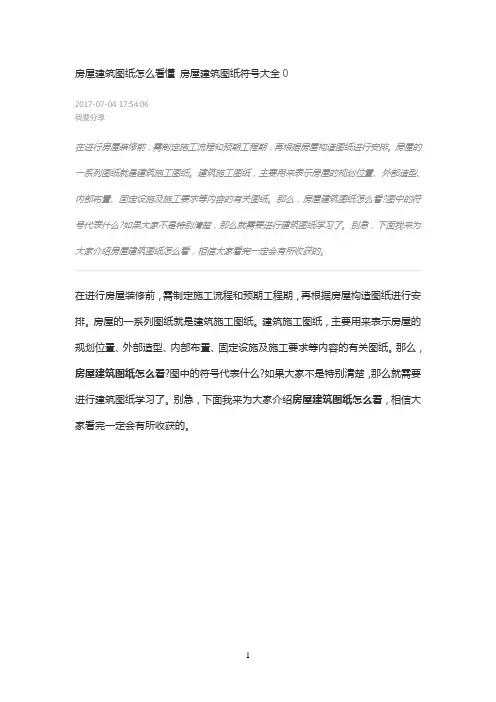

1 房屋建筑图纸怎么看懂 房屋建筑图纸符号大全0
2017-07-04 17:54:06
我要分享
在进行房屋装修前，需制定施工流程和预期工程期，再根据房屋构造图纸进行安排。房屋的一系列图纸就是建筑施工图纸。建筑施工图纸，主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸。那么，房屋建筑图纸怎么看?图中的符号代表什么?如果大家不是特别清楚，那么就需要进行建筑图纸学习了。别急，下面我来为大家介绍房屋建筑图纸怎么看，相信大家看完一定会有所收获的。
在进行房屋装修前，需制定施工流程和预期工程期，再根据房屋构造图纸进行安排。房屋的一系列图纸就是建筑施工图纸。建筑施工图纸，主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸。那么，房屋建筑图纸怎么看?图中的符号代表什么?如果大家不是特别清楚，那么就需要进行建筑图纸学习了。别急，下面我来为大家介绍房屋建筑图纸怎么看，相信大家看完一定会有所收获的。
2
建筑施工图纸分类
建筑施工图纸分三类，分别为：建筑施工图、结构施工图、设备施工图。
1、建筑施工图，包括：建筑总平面图、建筑立面图和建筑详图。
2、结构施工图，包括：基础平面图，屋盖结构布置图，柱、梁、板配筋图，结构构件图或表，以及必要的详图。
3、设备施工图，包括：采暖施工图、电气施工图和给排水施工图。
建筑图纸符号大全
1、定位轴线及其编号
在施工图中，凡是承重构件，应画出定位轴线，并编号位置。据规定：定位轴线采用细点画线表。轴线编号圆圈用细实线，直径为8mm，详图上为10mm。轴
3 线编号写在圆圈内。水平方向编号采用阿拉伯数字，从左向右依次编写。垂直编号，用大写拉丁字母自下而上顺次编写。对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。
2、标高符号
在平面图、剖面图上，用标高符号表示某部位高度。标高符号以细实线绘制，标高符号的尖端应指至被标注的高度，尖端可向下或向上。
史上最全的建筑符号及含义
史上最全的建筑符号及含义
1. 建筑平面图符号
- 矩形表示建筑矩形表示建筑
- 室内空间: 一般标志房间名称，如"卧室"、"厨房"等。
- 建筑轮廓: 标志建筑物的外形。
- 线段表示墙壁线段表示墙壁
- 实线: 表示实墙或承重墙。
- 虚线: 表示非承重墙或隔断墙。
- 箭头表示开口箭头表示开口
- 单向箭头: 表示门或窗户的开启方向。
- 双向箭头: 表示门或窗户的双向开启。
- 斜线表示投影斜线表示投影
- 斜线: 表示物体的投影，如柱子、梁等。
2. 建筑立面图符号
- 矩形表示窗户或门矩形表示窗户或门
- 有划分的矩形: 表示窗户。
- 单实线的矩形: 表示门。
- 圆形表示柱子圆形表示柱子 - 实心圆: 表示主柱或承重柱。
- 空心圆: 表示非承重柱。
- 交叉表示剪力墙交叉表示剪力墙
- 交叉线: 表示具有阻力和抗震功能的剪力墙。
3. 建筑剖面图符号
- 线段表示剖面线段表示剖面
- 垂直线段: 表示建筑物的剖面。
- 阴影表示材质阴影表示材质
- 阴影: 表示不同材质的区域，如混凝土、砖墙等。
- 箭头表示观察方向箭头表示观察方向
- 箭头: 表示观察建筑剖面的方向。
4. 建筑电气图符号
- 圆形表示灯具或插座圆形表示灯具或插座
- 灯泡图标: 表示灯具。
- 插座图标: 表示插座。
- 线段表示电线线段表示电线
- 实线: 表示电源线。
- 虚线: 表示普通电线。 - 箭头表示电流方向箭头表示电流方向
- 箭头: 表示电流的流动方向。
以上是建筑设计中常见的符号及其含义，希望对您有所帮助。
*注意：上述符号仅供参考，具体建筑符号及含义可能因地区、行业等因素而有所不同，请在具体场合中确认使用的符号。*
如何看懂建筑图纸 (2)
如何看懂建筑图纸
一、识图
1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等
二、建筑图纸符号大全
在建筑设计图中：
l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
建筑图纸符号大全 2
建筑图纸识图符号大全
建筑施工图纸符号繁多，如果掌握了施工图纸里面各种符号，对看图就轻松了很多，现搜集了各种建筑符号如下：
序号 物体名称 标准代号 序号 物体名称 标准代
1 框支柱 KZZ 25 边框梁 BK1
2 楼面框架梁 K1 26 矩形洞口 JD
3 屋面框架梁 WK1 27 板 B
4 悬挑梁 X1 28 屋面板 WB
5 井字梁 JZ1 29 空心板 KB
6 约束边缘暗柱 YAZ 30 槽形板 CB
7 约束边缘端柱 YDZ 31 折板 ZB
8 约束边翼墙（柱） YYZ 32 密肋版 MB
9 约束边缘转角墙（柱） YJZ 33 楼梯板 TB
10 构造边缘端柱 GDZ 34 盖板或沟盖板 GB
11 构造边缘暗柱 GAZ 35 挡雨板或檐口板 YB
12 构造边缘翼墙（柱） GYZ 36 吊车安全走道板 DB
13 构造边缘转角墙（柱） GJZ 37 墙板 QB
14 非边缘暗柱 AZ 38 天沟板 TGB
15 扶壁柱 FBZ 39 梁 1
16 框架柱 KZ 40 屋面梁 W1
17 芯柱 XZ 41 吊车梁 D1
18 梁上柱 1Z 42 单轨梁 DD1
19 男刀墙上柱 QZ 43 车档 C1
20 楼层框架梁 K1 44 圈梁 QD
21 屋面框架梁 WK1 45 过梁 G1
22 框支梁 KZ1 46 连系梁 11
23 非框架梁 1 47 基础梁 J1
24 连梁 11 48 楼梯梁 T1 49 暗梁 A1 76 框架梁 K1
50 楝条 1T 77 框支梁 KZ1
51 屋架 WJ 78 屋面框架梁 WK1
52 托架 TJ 79 轨道连接 DG1
53 天窗架 CJ 80 连梁（有交叉暗撑） 11(JC)
54 框架 KJ 81 连梁（有交叉钢筋） 11(JG)
55 钢架 GJ 82 暗梁 A1
56 支架 ZJ 83 边框梁 BK1
57 柱 Z 84 悬挑梁 X1
建筑图纸符号大全 3
建筑图纸符号大全
一、建筑图纸符号大全
@表示钢筋间距
Φ表示钢筋型号，CAD快捷键一览
创建三维阵列 3A
创建三维面 3F
在三维空间创建由直线段组成的多段线 3P
在二维和三维空间中将某对象与其他对象对齐 AL
加载 AutoLISP、ADS 和 ARX 应用程序 AP
创建圆弧 A
计算对象或定义区域的面积和周长 AA
创建按指定方式排列的多重对象拷贝 AR
执行外部数据库命令的管理功能 AAD
输出选择对象的链接信息 AEX
管理对象和外部数据库之间的链接 ALI
显示并编辑表数据并创建链接和选择集 ARO
从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ
创建属性定义 -AT
改变不依赖于块定义的属性信息 -ATE
用图案填充封闭区域 H或BH
根据选定对象创建块定义 -B
用对话框定义块 B
用封闭区域创建面域或多段线 BO
（使用命令行）用封闭区域创建面域或多段线 -BO
部分删除对象或把对象分解为两部分 BR
给对象加倒角 CHA
修改现有对象的特性 -CH
根据圆心和直径或半径绘制圆 C 复制对象 CO或CP
创建属性定义 AT
编辑单个块的可变属性 ATE
修改对象的颜色、图层、线型和厚度 CH
设置新对象的颜色 COL
编辑文字和属性定义 ED
显示夹点并设置颜色 GR
创建并修改标注样式 D
插入块或另一图形 I
控制现有对象的特性 MO
修改对象名称 REN
设置绘图辅助工具 RM
设置对象选择模式 SE
管理已定义的用户坐标系 UC
选择预置用户坐标系 UCP
控制坐标和角度的显示格式及精度 UN
创建和恢复视图 V
设置三维观察方向 VP
创建对齐线性标注 DAL或DIMALI
创建角度标注 DAN或DIMANG
从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE
建筑图纸符号大全 4
建筑图纸符号大全
操作方法
01
AZ表示： 暗柱z表示：柱gz表示：构造柱kz表示：框架柱
02
l表示：梁ll表示：连续梁ql表示：圈梁jl表示：基础梁tl表示：梯梁dl表示：地梁QL表示： 圈梁 GL：过梁LL表示： 连系梁 JL表示 ：基础梁TL表示：楼梯梁
03
m表示：门c表示：窗YT表示：阳台 YP表示：雨篷 M表示：预埋件 TD表示：天窗端壁
04
W表示：钢筋网 G表示：钢筋骨架@表示：钢筋间距Φ表示：钢筋型号
05
WJ表示：屋架 TJ表示：托架 CJ表示：天窗架 33 框架 KJGJ表示：刚架 ZJ表示：支架 J表示：基础SJ表示：设备基础
06
CT表示：承台ZH表示：桩DG表示：地沟DC表示：柱间支撑ZC表示： 垂直支撑SC表示：水平支撑
07
B表示：板 WB表示：屋面板 KB表示：空心板 CB表示： 槽行板
ZB表示：折板MB表示：密肋板TB表示：楼梯板 GB表示：盖板或沟盖板 YB表示：挡雨板或檐口板 DB表示：吊车安全走道板 QB表示：墙板 TGB表示：天沟板
常用建筑图纸符号大全【最新版】
常用建筑图纸符号大全
12施工网免费为您提供最详细的建筑常用构件代号大全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种建筑图纸符号大全都有。
一、柱代号
二、墙柱代号
三、梁代号
四、墙梁代号
五、54种建筑图纸符号大全
如果您想下载以上所有常用建筑图纸符号大全，请点击以下的一键下载按钮进行下载
一、常用建筑符号解释
在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。
1、箍筋表示方法:
⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
2、梁上主筋和梁下主筋同时表示方法:
⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
3、梁上部钢筋表示方法:(标在梁上支座处)
⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、梁腰中钢筋表示方法:
⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
