Navisworks算量介绍

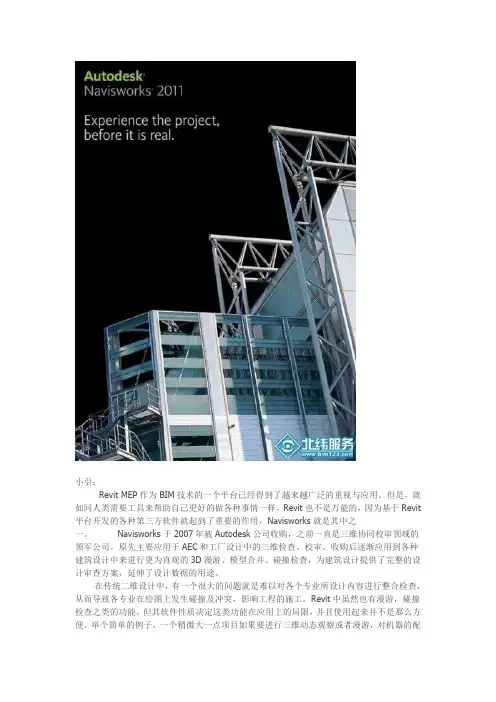

Navisworks应用(全部)金典
小引：Revit MEP作为BIM技术的一个平台已经得到了越来越广泛的重视与应用。
但是，就如同人类需要工具来帮助自己更好的做各种事情一样，Revit也不是万能的，因为基于Revit 平台开发的各种第三方软件就起到了重要的作用，Navisworks就是其中之一。
Navisworks于2007年被Autodesk公司收购，之前一直是三维协同校审领域的领军公司。
原先主要应用于AEC和工厂设计中的三维检查、校审。
收购后逐渐应用到各种建筑设计中来进行更为直观的3D漫游、模型合并、碰撞检查，为建筑设计提供了完整的设计审查方案，延伸了设计数据的用途。
在传统二维设计中，有一个很大的问题就是难以对各个专业所设计内容进行整合检查，从而导致各专业在绘图上发生碰撞及冲突，影响工程的施工。
Revit中虽然也有漫游，碰撞检查之类的功能，但其软件性质决定这类功能在应用上的局限，并且使用起来并不是那么方便。
举个简单的例子，一个稍微大一点项目如果要进行三维动态观察或者漫游，对机器的配置要求会非常高，而且效果不好。
但Navisworks就可以轻松地解决这些问题。
言归正传，通过本人近段时间对Navisworks的学习，对其已经有了一定的了解，特来与大家分享分享经验，如有纰漏请指正。
由于内容较多，第一篇中主要简单介绍下如何用Navisworks开始工作，其他内容今后陆续奉上（本文主要以Revit MEP2011为平台介绍，其他专业可参考）（一）如何开始首先，怎样将Revit画的东西导入Navisworks呢？本帖隐藏的内容如上图所示我们一般用第一种方法，将Revit文件先导出成NWC格式，再用Navisworks打开，最后发布成NWF或NWD格式供第三方使用（NWD为Navisworks自带的免费看图软件格式，给甲方什么的就可以导出成这种格式，毕竟不是所有人都会花钱去买这个软件的）如果先安装Revit MEP再安装Navisworks的话，就会在下图位置多出一个按钮，点击进入导出界面，此时可进行必要的设置一般我们只需采用其默认设置，主要要注意下导出范围，一般我们选择导出当前视图这时我们就可以用Navisworks打开导出的NWC文件了，这就是Navisworks的主界面了在打开建筑的模型之后，我们要做的就是把结构以及设备专业在Revit中所建模型经过上面步骤导出的NWC文件加到建筑中来。
Navisworks-第1讲-基础与简介
Navisworks常见命令
• 三大原生文件格式：NWD、NWF 和 NWC • NWD 文件格式
– NWD 文件包含所有模型几何图形以及 Navisworks 特 定的数据，如审阅标记。可以将 NWD 文件看作是模型 当前状态的快照。
– NWD 文件非常小，因为它们将 CAD 数据最大压缩为 原始大小的 80%。
加的模型，为碰撞检查设置公差，设置纹理尺 寸等等。
大纲
Autodesk Navisworks可视化和仿真，分析多种格式的三维设计模型。
1
Navisworks概述
2
Navisworks基础
3
Navisworks常见命令
4
思考题
Navisworks常见命令
• Revit文件导出 • 导出为*.nwc文件；
– 首次运行 Navisworks 时，将从安装目录拾取设置。随 后将检查本地计算机上的当前用户配置和所有用户配 置，然后检查“项目目录”和“站点目录”中的设置。“项目 目录”中的文件优先。
Navisworks基础
• 显示单位
– 显示单位可以确定 Navisworks 中模型的比例。 – 显示单位用于测量场景中的几何图形，对齐附
Navisworks常见命令
• 查看场景统计信息
– 场景统计信息会列出影响场景的所有文件和组成场景 的不同图形元素，以及载入时已处理或忽略的那些信 息。
– 其他有用的统计信息包括整个场景的边界框和场景中 图元（三角形、线、点）的总数。
Navisworks常见命令
• 项目的载与合并
– 附加：要将更多模型添加到 现有场景，需要附加模型文 件；
• NWF 文件格式
– NWF 文件包含指向原始原生文件（在“选择树”上列出） 以及 Navisworks 特定的数据（如审阅标记）的链接。 此文件格式不会保存任何模型几何图形，这使得 NWF 的大小要比 NWD 小很多。
navisworks新功能

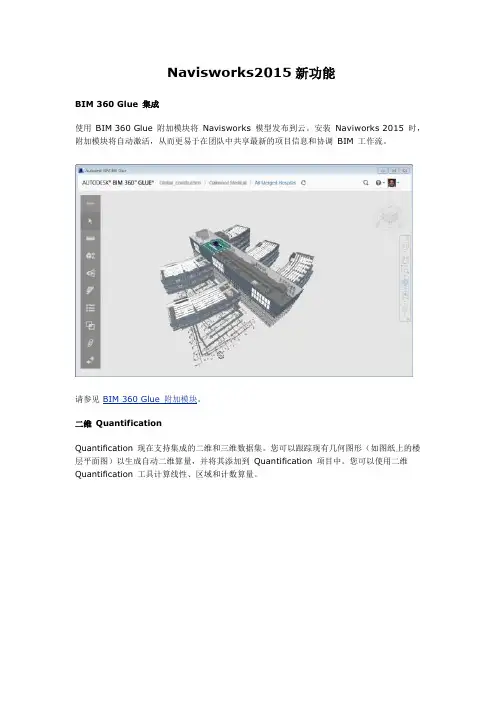

Navisworks2015新功能BIM 360 Glue 集成使用BIM 360 Glue 附加模块将Navisworks 模型发布到云。
安装Naviworks 2015 时，附加模块将自动激活，从而更易于在团队中共享最新的项目信息和协调BIM 工作流。
请参见BIM 360 Glue 附加模块。
二维QuantificationQuantification 现在支持集成的二维和三维数据集。
您可以跟踪现有几何图形（如图纸上的楼层平面图）以生成自动二维算量，并将其添加到Quantification 项目中。
您可以使用二维Quantification 工具计算线性、区域和计数算量。
请参见Perform_2D_Takeoff。
三维Quantification我们已启用一键算量，以进行更有效的Quantification 工作流。
现在可以将父组或整个选择树拖放到工作簿中的项目上，以立即进行算量。
还可以在执行算量的同时添加注释以标注对象。
请参见添加注释和算量方法。
Autodesk 渲染使用“Autodesk 渲染”引擎从多种格式的项目数据创建真实照片级的内容。
将RVT 和DWG 文件导入Navisworks 时，“Autodesk 渲染”支持多核处理和使用一致材质。
请参见Autodesk 渲染。
ReCap 增强功能ReCap 点云引擎现已改进实景捕获。
增强功能包括能够选择和碰撞点云数据集中扫描的子集，而不是整个扫描数据集。
您还可以更改点云密度以获得更不透明或更透明的模型渲染。
下图显示了100%（顶部）和50%（底部）的点云密度：请参见ReCap 文件读取器。
红线批注工具的增强功能我们已向“红线批注”功能添加了一个箭头工具，以便更有效地注释视点。
使用现有的颜色和厚度选项更改红线批注的外观。
性能改进CPU 阻挡消隐现在可支持可视化大型数据集。
这意味着曲面将对某些视点隐藏，例如，当曲面位于不透明对象（如墙）后面时。
NavisWorks培训
某桥梁工程项目
总结词
复杂桥梁结构
详细描述
该项目是一座大型桥梁工程，具有复杂的结 构和设计。通过使用Navisworks，项目团 队能够更好地进行施工模拟和碰撞检测，确 保施工过程中的安全和质量。
Navisworks常见问
05
题与解决方案
模型导入问题
要点一
总结词
Navisworks模型导入问题通常与文件格式、版本兼容性和 数据损坏有关。
云协作与共享功能
云协作
Navisworks支持云协作功能，允许多个用户同时在线编辑和修改模型，提高团队协作效率。
共享功能
通过Navisworks的共享功能，用户可以将模型分享给其他用户或团队，方便进行跨部门、跨地区的协作和沟通。
Navisworks案例分
04
享
某商业中心项目
总结词
大型商业综合体
Navisworks培训
目录
• Navisworks简介 • Navisworks基础操作 • Navisworks高级功能 • Navisworks案例分享 • Navisworks常见问题与解决方案
Navisworks简介
01
Navisworks是什么
01
Navisworks是一款专业的建筑信 息模型（BIM）软件，用于协调、 评估和审阅建筑、工程和设计项目。
施工模拟问题
总结词
施工模拟问题通常与模拟过程、动画创建和时间线设置 有关。
详细描述
Navisworks的施工模拟功能可以帮助用户可视化施工过 程并发现潜在问题。用户可能会遇到模拟过程不准确、 动画创建失败或时间线设置错误等问题。解决这些问题 的方法包括检查施工顺序、确保所有模型元素已正确加 载并按照正确的顺序添加到模拟中，同时调整时间线和 动画设置以确保它们按预期工作。

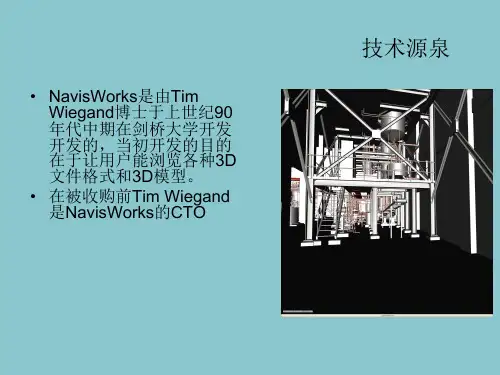

基本NavisWorks功能
数据工具（DataTools）：
将对象属性元素链接到外部数据库的 表中存在的字段。支持具有合适
√
√
√
ODBC 驱动程序的任何数据库。
评审对象（红线注释）：
存储、组织和共享设计的相机视图，
然后导入图像或报其中包含日
期签名审计追踪;等等
优化工作流程：
能对磁盘或互联网中的大型模型和内 容进行智能优化，支持在模型加载过
NavisWorks系列
功能
Autodesk NavisWorks Manage Autodesk NavisWorks Simulate Autodesk NavisWorks Review
预测问题（Clash Detective）： 通过碰撞检查，能够预测潜在问题
√
×
×
4D进度编排（TimeLiner）： 支持用户实现 4D 进度模拟
▪ Lenzing AG自2004年开始使用
• 用于在PC上实现大规模模型的浏览和批注
▪ 合并钢结构设计模型和3维工厂设计模型 ▪ 实时漫游和碰撞检查
• 图片输出
▪ 更易于理解设计意图 ▪ 在产品销售过程中，用于动态展示生产工艺
• 设计协同
▪ 红线批注 ▪ Publisher发布和Freedom漫游
√
√
×
安装、训练模拟（Animator）：
提供模型对象动画，模拟设备安装或
√
√
×
训练模拟
展示项目（Presenter）：
将照片级渲染导出到 AVI 动画或静
√
√
×
态图像等
模型发布（Publisher）：
支持在一个可以发布的.NWD 文件中 发布和存储完整的 3D 模型，并以
Navisworks软件基本使用
Navisworks软件基本使用1.模型文件打开安装Navisworks软件后，可用以下方式打开模型。
方式一：直接双击模型文件打开。
方式二：先打开软件，在快速访问栏中的打开按钮，再选择对应的模型进行打开。
方式三：先打开软件，在应用程序按钮中的“打开”功能进行打开对应的模型文件。
2.模型快捷浏览1) 鼠标滚轮滚动可以缩放窗口；2) 按住鼠标滚轮移动鼠标,可以平移视图；3) 按住鼠标滚轮+shift,可以移动并旋转视图（动态观察）。
3.漫游功能（1）三维实时漫游功能：在“视点”选项卡中的“导航”面板中选择“漫游”功能进行三维实时漫游，用鼠标左键进行操控,或者键盘的“↑↓←→”键进行漫游。
（2）并且“导航”面板中有“真实效果”可选择，可关闭或开启“碰撞、重力、蹲伏和第三人”的效果。
4.选择及隐藏（1）单构件的选择与显隐：鼠标移动到需操作的构件，按右键选择构件，再按隐藏即可隐藏构件。
在“常用”选项卡中的“可见性”面板中的“取消隐藏对象”功能即可显示隐藏的构件。
5.查看构件特性在“常用”选项卡中的“显示”面板中把“特性”先打开，会在工作区弹出特性窗口，然后只要选择需查看特性的构件，在特性窗口中即可显示该构件的特性，特性中的“元素”里即能清楚构件的系统、标高、尺寸等信息。
6.轴网显隐及参考视图（1）轴网显隐：在“查看”选项卡中的“标高与轴网”面板中选择“显示轴网”即是轴网的显隐切换，打开后会在三维模型中出现轴网。
（2）参考视图：在“查看”选项卡中的“导航辅助工具”面板中选择“参考视图”，勾选“平面视图”即可同步查看当前视口位于平面上的位置。
7.视点保存及备注当所在的视口需保存时，可在“视点”选项卡中的“保存、载入”面板中选择“保存视点”，即可保存视点，以便快速跳到某个视图中，不需要重新使用导航功能浏览。
在“保存的视点”窗口中，可右键视点选择相应的视点进行重命名、分类、删除等操作。
8.审阅批注功能当对模型有疑问或者需标记时，可在当前视口选择“审阅”选项卡中的“红线批注”面板中的相关批注功能进行注释，并保存视点，以便于与相关人员交流。
BIM全专业系列入门教程6.1Navisworks基础与简介
Navisworks概述
✓ Manage的主要功能：
大纲
Autodesk Navisworks可视化和仿真性，分析多种格式的三维设计模型。
Navisworks基础
✓ Navisworks界面
1. 应用程序按钮和菜单 2. 快速访问工具栏 3. 信息中心 4. 功能区 5. 场景视图 6. 导航栏 7. 可固定窗口 8. 状态栏
Autodesk Navisworks
第一课 简介与常用功能
大纲
Autodesk Navisworks可视化和仿真性，分析多种格式的三维设计模型。
Navisworks概述
✓ NavisWorks软件是由英国Navisworks公司研发并出 品，2007年该公司由美国Autodesk公司收购。
✓ NavisWorks是一款3D/4D协助设计检视软件，针 对建筑、工厂和航运业中的项目生命周期，能提 高质量，提高生产力。
Navisworks常用功能——链接
✓ 标准链接分为以下类别：
超链接 标签 视点 Clash Detective TimeLiner 集合 红线批注标记
✓ 默认情况下，除标签外，所有链接都在“场景视 图”中绘制为图标。标签绘制为文字。
Navisworks常用功能——链接
✓ 可以使用“选项编辑器”打开/关闭每个链接类别的显示， 以及控制其外观。
题。
Navisworks常用功能——管理集
搜索集
Step1: 启动“查找项目”，输入条件，选择“查找全部”
Navisworks常用功能——管理集
搜索集
Step2:在集合中，选择“添加当前搜索”，产生搜索集，并进行命名。
Navisworks常用功能——高亮显示
斯维尔装配式算量-概述说明以及解释
斯维尔装配式算量-概述说明以及解释1.引言1.1 概述概述部分是对文章主题进行简要介绍和概括的部分，具体内容如下：在建筑行业中，斯维尔装配式算量是一项重要而独特的技术。
它通过计算和评估材料、设备和人力等资源的数量和成本，为建筑项目的设计、施工和预算提供准确的数据支持。
斯维尔装配式算量不仅仅是对建筑项目进行量化评估，更是为项目的实施和管理提供了可靠的依据。
本文将对斯维尔装配式算量的定义、作用、特点以及其在建筑行业中的应用进行深入探讨和分析。
首先，我们会对算量的定义和作用进行阐述，以便读者对该概念有清晰的认知。
接着，我们会重点介绍斯维尔装配式算量所具有的特点，包括其高效、准确和可靠性等方面。
同时，我们会通过一些实际的案例来展示斯维尔装配式算量在建筑项目中的应用，以便读者更好地理解其实际运用的场景和效果。
在结论部分，我们将对斯维尔装配式算量进行全面的评价，探讨其在建筑行业中的重要性以及未来算量发展的趋势和方向。
我们坚信，斯维尔装配式算量将在建筑行业中扮演越来越重要的角色，并对整个行业的发展产生积极而深远的影响。
总之，本文将通过对斯维尔装配式算量的深入分析和讨论，希望能够为读者提供一个全面而准确的理解，同时也为建筑行业中算量技术的应用和发展提供有益的参考。
文章结构是指将文章按照一定的组织方式进行排列和组织的方法，目的是使读者能够清晰地理解文章的逻辑思路和内容。
对于本文，其文章结构如下：1. 引言1.1 概述1.2 文章结构（本节内容）1.3 目的1.4 总结2. 正文2.1 算量的定义和作用2.2 斯维尔装配式算量的特点2.3 斯维尔装配式算量的应用案例3. 结论3.1 对斯维尔装配式算量的评价3.2 算量在建筑行业的重要性3.3 展望未来算量的发展方向文章结构部分是为了向读者介绍文章的整体架构和章节划分情况。
通过明确的文章结构，读者可以更好地理解文章内容，并有助于他们在阅读过程中对文章进行概览和定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Navisworks2015算量简介：
Navisworks中的Quantification提供了较为完整的算量功能点击Quantification进入Quantification算量页面如下：
1.进入算量界面。
首先点击项目设置，对整个算量的模板和单位进行设置
设置完成后，可以看到Quantification将分成三个板块：（1）项目目录
（2）资源目录
（3）Quantification工作簿
由于Navisworks的内置目录框架只有欧美标准的，所以在这里我没有选择模板，所以这三个界面都是空白的。
为了适应中国的标准，目录模板需要自己创建（目录的创建只需一次，下次可直接使用本次创建的模板）
2.模板创建
在项目目录这里我们可以根据国标清单输入对应条目。
资源目录可以录入相关材料表。
Quantification 工作簿把模型与项目目录中的清单进行关联，并最终导出相关工程量。
Quantification 工作簿把模型与项目目录中的清单进行关联，并最终导出相关工程量。
3.算量规则介绍：
（1）特性映射，首先我们要把构件中的参数与navisworks 本身的名称进行对应。
Navisworks 的映射分为多个层面，大到全局，小到构件，都可以设置自己的映射规则，这样就可以避免由于构件参数设置不同造成的映射混乱
（2）计算规则输入，计算规则同样分为多级计算，可以为每个分部分项工程输入统一公式，如果有个别构件需要特别的公式计算可输入单独的计算规则。
全局映射 细部映射
（3）开始算量。
Navisworks 通过选择构件，将其拖拽到相应的清单条目中，就可统计出工程量，并可将最终的结果导出到excel 表格中。
