铸钢轧辊表面处理技术
铸钢轧辊表面处理技术
铸钢轧辊是轧钢机的主要部件之一，广泛应用于钢铁冶金、有色金属、建材等行业的
轧制过程中。
铸钢轧辊的表面质量直接影响着轧制效果和产品质量，因此对其表面的处理
技术要求十分严格。
为了保证铸钢轧辊的使用寿命和轧制效果，针对其表面处理技术进行
了不断的研究和改进，本文将介绍铸钢轧辊表面处理技术的相关内容。
一、铸钢轧辊表面处理的重要性
铸钢轧辊在工作过程中承受着巨大的载荷和摩擦，因此其表面必须具备较高的硬度、
耐磨性和耐疲劳性。
轧制过程中还会受到高温和腐蚀的影响，因此表面处理技术对于提高
铸钢轧辊的使用寿命和轧制质量具有重要意义。
1. 热处理
热处理是提高铸钢轧辊表面硬度和强度的常见方法，主要包括淬火、正火和回火等处理。
淬火是将轧辊加热到一定温度后急冷，使其表面获得高硬度和强度；正火是通过控制
加热温度和冷却速度，使轧辊表面获得适当的硬度和韧性；回火是对淬火或正火后的轧辊
进行再加热和缓慢冷却，以减轻残余应力和提高韧性。
通过热处理，可以有效提高铸钢轧
辊的表面硬度和耐磨性。
2. 表面镀层
表面镀层是利用化学或物理手段在轧辊表面形成一层均匀而致密的涂层，常见的镀层
方法包括镀铬、镀镍、热喷涂等。
这些镀层能够有效提高轧辊的表面硬度和抗磨性，延长
其使用寿命。
3. 表面磨削
表面磨削是通过机械手段对轧辊表面进行修整和改进，以获得更加光滑和平整的表面。
通过表面磨削，可以提高轧辊的表面质量和减小表面粗糙度，从而提高轧制质量。
4. 表面抛丸
表面抛丸是利用高速旋转的抛丸器将金属颗粒喷射到轧辊表面，去除氧化皮和残余应力，同时提高表面硬度和耐磨性。
通过抛丸处理，可以改善轧辊表面的质量和延长使用寿命。
5. 表面涂覆
1. 复合表面处理技术
随着科学技术的不断进步，复合表面处理技术逐渐成为铸钢轧辊表面处理的发展方向。
复合表面处理技术将两种或多种表面处理技术结合在一起，以达到更好的表面性能。
比如
将表面磨削和表面镀层结合在一起，可以提高轧辊的表面硬度和耐磨性，同时改善轧辊的
表面质量。
2. 精密加工技术
精密加工技术是铸钢轧辊表面处理技术的另一个发展趋势。
通过精密加工技术，可以
获得更加光滑和均匀的表面，从而提高轧辊的表面质量和减小表面粗糙度。
3. 环保节能技术
在铸钢轧辊表面处理过程中，环保节能技术也逐渐受到重视。
采用新型的环保材料和
工艺，在不影响轧辊表面性能的前提下，减少对环境的污染和能源的消耗，符合现代工业
发展的要求。
四、结语
铸钢轧辊表面处理技术是保证轧辊使用寿命和轧制效果的重要手段，随着科学技术的
不断进步，铸钢轧辊表面处理技术也在不断改进和完善。
通过合理选择表面处理方法和不
断进行技术改进，必将能够提高铸钢轧辊的使用寿命和轧制质量，促进整个行业的发展。
希望本文的介绍能够对铸钢轧辊表面处理技术有所帮助，为相关行业的科研人员和工程师
提供一些参考和借鉴。
轧辊喷丸毛化的工作原理

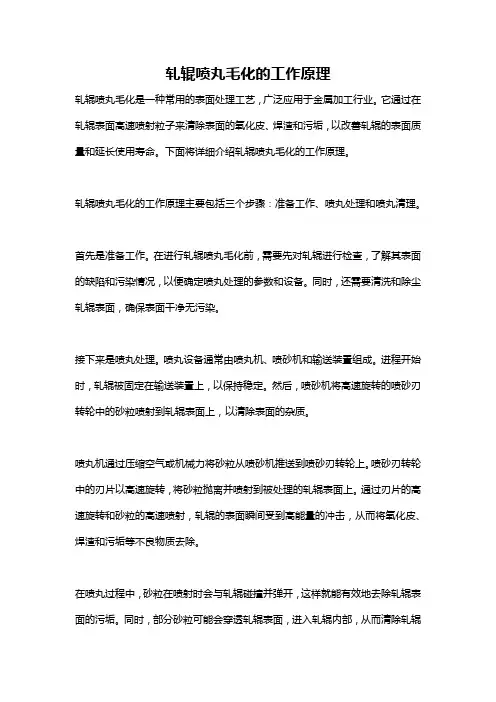

轧辊喷丸毛化的工作原理轧辊喷丸毛化是一种常用的表面处理工艺，广泛应用于金属加工行业。
它通过在轧辊表面高速喷射粒子来清除表面的氧化皮、焊渣和污垢，以改善轧辊的表面质量和延长使用寿命。
下面将详细介绍轧辊喷丸毛化的工作原理。
轧辊喷丸毛化的工作原理主要包括三个步骤：准备工作、喷丸处理和喷丸清理。
首先是准备工作。
在进行轧辊喷丸毛化前，需要先对轧辊进行检查，了解其表面的缺陷和污染情况，以便确定喷丸处理的参数和设备。
同时，还需要清洗和除尘轧辊表面，确保表面干净无污染。
接下来是喷丸处理。
喷丸设备通常由喷丸机、喷砂机和输送装置组成。
进程开始时，轧辊被固定在输送装置上，以保持稳定。
然后，喷砂机将高速旋转的喷砂刃转轮中的砂粒喷射到轧辊表面上，以清除表面的杂质。
喷丸机通过压缩空气或机械力将砂粒从喷砂机推送到喷砂刃转轮上。
喷砂刃转轮中的刃片以高速旋转，将砂粒抛离并喷射到被处理的轧辊表面上。
通过刃片的高速旋转和砂粒的高速喷射，轧辊的表面瞬间受到高能量的冲击，从而将氧化皮、焊渣和污垢等不良物质去除。
在喷丸过程中，砂粒在喷射时会与轧辊碰撞并弹开，这样就能有效地去除轧辊表面的污垢。
同时，部分砂粒可能会穿透轧辊表面，进入轧辊内部，从而清除轧辊内部的氧化皮和污垢。
最后是喷丸清理。
在轧辊喷丸处理后，需要对轧辊进行清理，以去除残留的砂粒和污垢。
常用的清理方法包括刷洗、吹风和真空吸尘等。
通过清洁工作，可以避免因砂粒残留而影响轧辊的运行和使用寿命。
轧辊喷丸毛化技术的优势在于它具有高效、环保、全面和一致性等特点。
它能够快速清除轧辊表面的杂质和污垢，提高轧辊的表面质量和使用寿命，减少产品质量问题和设备故障。
另外，由于采用了物理喷射的方式进行处理，轧辊喷丸毛化过程中不会产生化学反应或使用化学清洗剂，从而降低了对环境的污染。
总之，轧辊喷丸毛化是一种有效的表面处理技术，它通过高速喷射砂粒清除轧辊表面的氧化皮、焊渣和污垢，以改善轧辊的表面质量和延长使用寿命。
板带材轧机中轧辊表面硬化技术的研究与应用

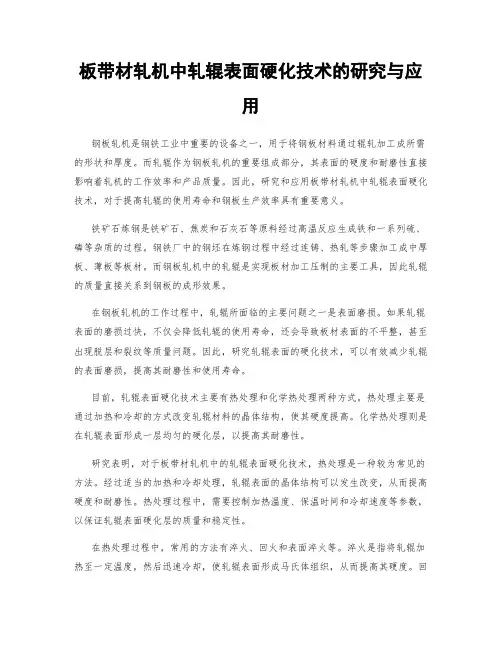

板带材轧机中轧辊表面硬化技术的研究与应用钢板轧机是钢铁工业中重要的设备之一，用于将钢板材料通过辊轧加工成所需的形状和厚度。
而轧辊作为钢板轧机的重要组成部分，其表面的硬度和耐磨性直接影响着轧机的工作效率和产品质量。
因此，研究和应用板带材轧机中轧辊表面硬化技术，对于提高轧辊的使用寿命和钢板生产效率具有重要意义。
铁矿石炼钢是铁矿石、焦炭和石灰石等原料经过高温反应生成铁和一系列硫、磷等杂质的过程。
钢铁厂中的钢坯在炼钢过程中经过连铸、热轧等步骤加工成中厚板、薄板等板材。
而钢板轧机中的轧辊是实现板材加工压制的主要工具，因此轧辊的质量直接关系到钢板的成形效果。
在钢板轧机的工作过程中，轧辊所面临的主要问题之一是表面磨损。
如果轧辊表面的磨损过快，不仅会降低轧辊的使用寿命，还会导致板材表面的不平整，甚至出现脱层和裂纹等质量问题。
因此，研究轧辊表面的硬化技术，可以有效减少轧辊的表面磨损，提高其耐磨性和使用寿命。
目前，轧辊表面硬化技术主要有热处理和化学热处理两种方式。
热处理主要是通过加热和冷却的方式改变轧辊材料的晶体结构，使其硬度提高。
化学热处理则是在轧辊表面形成一层均匀的硬化层，以提高其耐磨性。
研究表明，对于板带材轧机中的轧辊表面硬化技术，热处理是一种较为常见的方法。
经过适当的加热和冷却处理，轧辊表面的晶体结构可以发生改变，从而提高硬度和耐磨性。
热处理过程中，需要控制加热温度、保温时间和冷却速度等参数，以保证轧辊表面硬化层的质量和稳定性。
在热处理过程中，常用的方法有淬火、回火和表面淬火等。
淬火是指将轧辊加热至一定温度，然后迅速冷却，使轧辊表面形成马氏体组织，从而提高其硬度。
回火是指在淬火后，将轧辊加热至适当温度进行保温，然后缓慢冷却，以消除淬火过程中的应力和改善轧辊的韧性。
表面淬火是指只对轧辊表面进行加热处理，不改变轧辊的核心组织和机械性能，以提高轧辊表面的硬度。
除了热处理外，化学热处理也是一种常用的方法。
化学热处理可以通过在轧辊表面形成一层硬化层，以提高轧辊的耐磨性和使用寿命。
钢铁厂大型轧辊激光表面强化技术应用效果评价

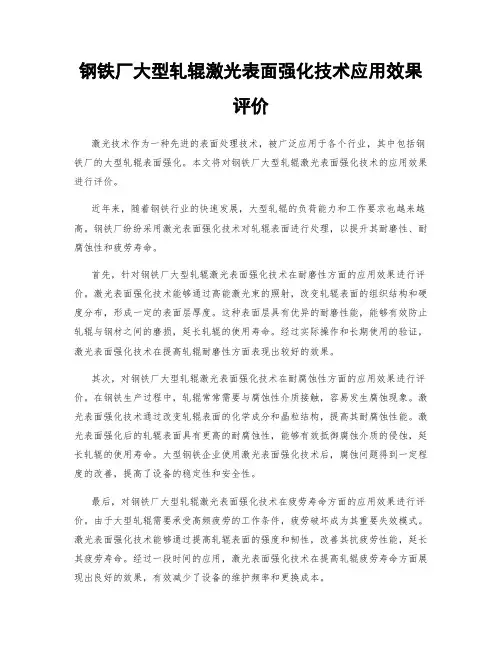

钢铁厂大型轧辊激光表面强化技术应用效果评价激光技术作为一种先进的表面处理技术，被广泛应用于各个行业，其中包括钢铁厂的大型轧辊表面强化。
本文将对钢铁厂大型轧辊激光表面强化技术的应用效果进行评价。
近年来，随着钢铁行业的快速发展，大型轧辊的负荷能力和工作要求也越来越高。
钢铁厂纷纷采用激光表面强化技术对轧辊表面进行处理，以提升其耐磨性、耐腐蚀性和疲劳寿命。
首先，针对钢铁厂大型轧辊激光表面强化技术在耐磨性方面的应用效果进行评价。
激光表面强化技术能够通过高能激光束的照射，改变轧辊表面的组织结构和硬度分布，形成一定的表面层厚度。
这种表面层具有优异的耐磨性能，能够有效防止轧辊与钢材之间的磨损，延长轧辊的使用寿命。
经过实际操作和长期使用的验证，激光表面强化技术在提高轧辊耐磨性方面表现出较好的效果。
其次，对钢铁厂大型轧辊激光表面强化技术在耐腐蚀性方面的应用效果进行评价。
在钢铁生产过程中，轧辊常常需要与腐蚀性介质接触，容易发生腐蚀现象。
激光表面强化技术通过改变轧辊表面的化学成分和晶粒结构，提高其耐腐蚀性能。
激光表面强化后的轧辊表面具有更高的耐腐蚀性，能够有效抵御腐蚀介质的侵蚀，延长轧辊的使用寿命。
大型钢铁企业使用激光表面强化技术后，腐蚀问题得到一定程度的改善，提高了设备的稳定性和安全性。
最后，对钢铁厂大型轧辊激光表面强化技术在疲劳寿命方面的应用效果进行评价。
由于大型轧辊需要承受高频疲劳的工作条件，疲劳破坏成为其重要失效模式。
激光表面强化技术能够通过提高轧辊表面的强度和韧性，改善其抗疲劳性能，延长其疲劳寿命。
经过一段时间的应用，激光表面强化技术在提高轧辊疲劳寿命方面展现出良好的效果，有效减少了设备的维护频率和更换成本。
综上所述，钢铁厂大型轧辊激光表面强化技术在提高轧辊耐磨性、耐腐蚀性和疲劳寿命方面表现出良好的应用效果。
通过改变表面的组织结构和硬度分布，激光表面强化技术能够显著提高轧辊的工作性能和使用寿命，满足钢铁行业对于高负荷、高效率、长寿命设备的需求。
铸钢轧辊表面处理技术
铸钢轧辊表面处理技术

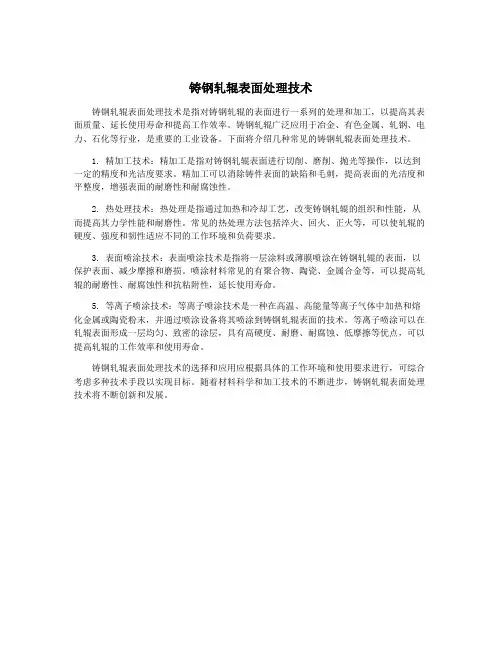

铸钢轧辊表面处理技术是指对铸钢轧辊的表面进行一系列的处理和加工，以提高其表面质量、延长使用寿命和提高工作效率。
铸钢轧辊广泛应用于冶金、有色金属、轧钢、电力、石化等行业，是重要的工业设备。
下面将介绍几种常见的铸钢轧辊表面处理技术。
1. 精加工技术：精加工是指对铸钢轧辊表面进行切削、磨削、抛光等操作，以达到一定的精度和光洁度要求。
精加工可以消除铸件表面的缺陷和毛刺，提高表面的光洁度和平整度，增强表面的耐磨性和耐腐蚀性。
2. 热处理技术：热处理是指通过加热和冷却工艺，改变铸钢轧辊的组织和性能，从而提高其力学性能和耐磨性。
常见的热处理方法包括淬火、回火、正火等，可以使轧辊的硬度、强度和韧性适应不同的工作环境和负荷要求。
3. 表面喷涂技术：表面喷涂技术是指将一层涂料或薄膜喷涂在铸钢轧辊的表面，以保护表面、减少摩擦和磨损。
喷涂材料常见的有聚合物、陶瓷、金属合金等，可以提高轧辊的耐磨性、耐腐蚀性和抗粘附性，延长使用寿命。
5. 等离子喷涂技术：等离子喷涂技术是一种在高温、高能量等离子气体中加热和熔化金属或陶瓷粉末，并通过喷涂设备将其喷涂到铸钢轧辊表面的技术。
等离子喷涂可以在轧辊表面形成一层均匀、致密的涂层，具有高硬度、耐磨、耐腐蚀、低摩擦等优点，可以提高轧辊的工作效率和使用寿命。
铸钢轧辊表面处理技术的选择和应用应根据具体的工作环境和使用要求进行，可综合考虑多种技术手段以实现目标。
随着材料科学和加工技术的不断进步，铸钢轧辊表面处理技术将不断创新和发展。
铸钢轧辊表面处理技术

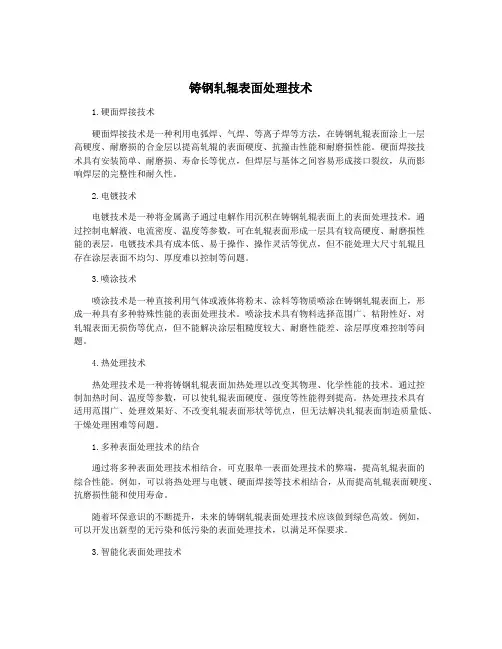

铸钢轧辊表面处理技术1.硬面焊接技术硬面焊接技术是一种利用电弧焊、气焊、等离子焊等方法，在铸钢轧辊表面涂上一层高硬度、耐磨损的合金层以提高轧辊的表面硬度、抗撞击性能和耐磨损性能。
硬面焊接技术具有安装简单、耐磨损、寿命长等优点，但焊层与基体之间容易形成接口裂纹，从而影响焊层的完整性和耐久性。
2.电镀技术电镀技术是一种将金属离子通过电解作用沉积在铸钢轧辊表面上的表面处理技术。
通过控制电解液、电流密度、温度等参数，可在轧辊表面形成一层具有较高硬度、耐磨损性能的表层。
电镀技术具有成本低、易于操作、操作灵活等优点，但不能处理大尺寸轧辊且存在涂层表面不均匀、厚度难以控制等问题。
3.喷涂技术喷涂技术是一种直接利用气体或液体将粉末、涂料等物质喷涂在铸钢轧辊表面上，形成一种具有多种特殊性能的表面处理技术。
喷涂技术具有物料选择范围广、粘附性好、对轧辊表面无损伤等优点，但不能解决涂层粗糙度较大、耐磨性能差、涂层厚度难控制等问题。
4.热处理技术热处理技术是一种将铸钢轧辊表面加热处理以改变其物理、化学性能的技术。
通过控制加热时间、温度等参数，可以使轧辊表面硬度、强度等性能得到提高。
热处理技术具有适用范围广、处理效果好、不改变轧辊表面形状等优点，但无法解决轧辊表面制造质量低、干燥处理困难等问题。
1.多种表面处理技术的结合通过将多种表面处理技术相结合，可克服单一表面处理技术的弊端，提高轧辊表面的综合性能。
例如，可以将热处理与电镀、硬面焊接等技术相结合，从而提高轧辊表面硬度、抗磨损性能和使用寿命。
随着环保意识的不断提升，未来的铸钢轧辊表面处理技术应该做到绿色高效。
例如，可以开发出新型的无污染和低污染的表面处理技术，以满足环保要求。
3.智能化表面处理技术智能化表面处理技术是未来铸钢轧辊表面处理技术的重要方向之一。
通过将先进的自动化装备、机器人技术等应用到表面处理过程中，可以大幅提高生产效率和处理质量，并且降低了工人的劳动强度和生产成本。
轧辊的材料及热处理
轧辊的寿命主要取决于轧辊的内在性能和工作受力，内在性能包括强度和硬度等方面。
要使轧辊具有足够的强度，主要从轧辊材料方面来考虑；硬度通常是指轧辊工作表面的硬度，它决定轧辊的耐磨性，在一定程度上也决定轧辊的使用寿命，通过合理的材料选用和热处理方式可以满足轧辊的硬度要求。
轧辊按工作状态可分为热轧辊和冷轧辊，按所起的作用可分为工作辊、中间辊、支承辊，按材质可分为锻辊和铸辊（冷硬铸铁）。
通常轧辊的服役条件极其苛刻，工作过程中承受高的交变应力、弯曲应力、接触应力、剪切应力和摩擦力。
容易产生磨损和剥落等多种失效形式。
不同的用途、不同类型的轧辊处在各自特定的工况条件，其大致的性能要求如下：冷轧辊在工作过程中要承受很大的轧制压力，加上轧件的焊缝、夹杂、边裂等问题，容易导致瞬间高温，使工作辊受到强烈热冲击造成裂纹、粘辊甚至剥落而报废。
因此，冷轧辊要有抵抗因弯曲、扭转、剪切应力引起的开裂和剥落的能力，同时也要有高的耐磨性、接触疲劳强度、断裂韧性和热冲击强度等。
国内外冷轧工作辊一般使用的材质有GCr5、9Cr2、9Cr、9CrV、9Cr2W、9Cr2Mo、60CrMoV、80CrNi3W、8CrMoV、86CrMoV7、Mo3A等。
20世纪50～60年代，这一时期的轧件多为碳素结构钢，强度和硬度不高，所以轧辊一般采用 1.5%～2%Cr锻钢。
此类钢的最终热处理通常采用淬火加低温回火，常见的淬火方式有感应表面淬火和整体加热淬火。
其主要任务是考虑如何提高轧辊的耐磨性能、抗剥落性能，并提高淬硬层深度，尽量保证轧辊表面组织均匀，改善轧辊表层金属组织的稳定性。
从20世纪70年代开始，随着轧件合金化程度的提高，高强度低合金结构钢（HSLA）的广泛应用，轧件的强度和硬度也随之增加，对轧辊材料的强度和硬度也提出了更高的要求，国际上普遍开始采用铬含量约2%的Cr-Mo型或Cr-Mo-V 型钢工作辊，如我国一直使用的9Cr2Mo、9Cr2MoV和86CrMoV7、俄罗斯的9X2MΦ、西德的86CrMoV7、日本的MC2等。
轧辊铸态组织及热处理
机械性能：强度、刚度、硬度、塑性强度指标HS=HRC+15 HS=HB/10+12 硬度在200-600之间，1HRC 相当于10HBS 硬度<450时，1HBS 相当于1HV铸态组织球墨铸铁：显微组织石墨为球状灰口铸铁：在珠光体(或铁素体)基体中分散有大量片状石墨，断口黑灰色，脆性材料白口铸铁：组织中含有较多的游离渗碳体，断口银白色，硬度高、脆，耐磨，冷硬轧辊外表层。
含碳量愈高，则形成的渗碳体愈多，构成大量Le ，因而硬度愈高，耐磨性也就愈好。
但含碳量高，韧性下降。
*正火：将钢材或钢件加热到临界点AC3（F 全变成A ）以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。
目的：细化晶粒，消除内应力*退火：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却（或埋在砂中或石灰中冷却）至500度以下在空气中冷却的热处理工艺。
屈服强度：应力达到一定值，应力不变、变形增加 抗拉强度：均匀塑变向局部集中塑型转变的临界值目的：降低硬度、改善切削加工性、减小残余应力、细化晶粒*淬火：将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺。
M/B目的：提高刚度、硬度、耐磨、韧性、疲劳强度*回火：将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却(空冷、水冷、油冷)，以获得所需要的组织和性能的热处理工艺。
目的：消除马氏体不稳定性、高温回火得到S回，强度、韧性好低温回火得到M回，强度、耐磨性好覆膜砂：由耐火材料、粘结剂、固化剂、润滑剂及特殊添加剂组成对耐火材料的要求是：耐火度高、挥发物少、颗粒圆整粘结剂：一般采用酚醛树脂、呋喃树脂用作芯砂粘结剂固化剂：乌洛托品润滑剂：硬脂酸钙（防止覆膜砂结块、增加流动性）冷法用乙醇将树脂溶解，并在混砂过程中加入乌洛托品，使二者包覆在砂粒表面，乙醇挥发，得覆膜砂；热法把砂预热到一定温度，加树脂使其熔融，搅拌使树脂包覆在砂粒表面，加乌洛托品水溶液及润滑剂，冷却、破碎、筛分得覆膜砂。
轧辊表面修复技术及应用
轧辊表面修复技术及应用当前,国内轧辊市场持续低弥,原材料价格上涨,导致生产成本增加,由于轧辊铸造技术含量不高,一些个体和私营企业纷纷上马生产,出现不正当竞争,使产品售价一降再降利润空间越来越小,市场竞争已由产品的质量竞争转变为价格竞争,这就要求企业最大限度的降低成本,提高成品率,在轧辊成品率上面,除要想办法减少大的铸造缺陷外,一些小的表面缺陷和辊径超差我们也应不断探索,争取采用先进的修复技术使之从报废的边缘变为满足用户使用要求的成品。
标签：轧辊修复技术应用经过多年的经验,轧辊的缩松、夹渣、砂眼、气孔及尺寸超差等缺陷可以通过焊补、刷镀、粘接、喷涂等技术进行修复,下面将各种修复技术在轧辊表面缺陷上的应用简单介绍一下。
1 焊补技术它可以采用电焊机堆焊,首先将轧辊辊径表面缩松、夹渣部分用丙酮等清洗去杂质,气孔要见底,焊补前将烤箱加热至150~180℃,放入镍铁焊条烘烤2~3小时去潮,最好将轧辊表面预热,如果是已加工面,注意做好防护措施,防止焊花飞溅破坏表面粗糙度,焊接电流选为90-170安培,进行焊补时边焊边用铁刷等工具清除药皮,由于焊条熔点不是太高,故不能连续焊接,焊补宽度在15mm范围内,每焊100mm长要间歇一下,并用榔头敲击焊点,使之应力消除,防止出现焊裂,大面积堆焊后,应用石棉布保温减慢降温速度,然后上车床加工,再用外圆磨床磨削到尺寸要求。
此种技术由于操作方便、设备简单、效率高,在轧辊修复上使用广泛,缺点为对一些细小的表面缺陷效果不是太好,而且二次金属与轧辊基体结合处颜色差异明显。
另外,焊补也可以采用专用的铸造缺陷修补机来进行,铸造缺陷修补机是应用电容充放电原理,电源工作在R-L-C充放电状态,在端子输出ms极上千安大电流。
由于其作用時间极短(ms级),瞬时冲击电流极大,所焊补工件微区熔化、结合、焊牢,微区以外保持冷态,无热变形,无内应力,可直接手握、眼视,焊点准确。
焊补材料即可采用黑色金属薄片或细丝,也可以采用轧辊基体的小于0.8mm的颗粒铁粉。
70Mn2Mo铸钢热轧辊的激光表面强化
Meiting and soiidifi#
淬硬性分析
其表面硬度均有 70Mn2Mo 钢分别进行水淬和激光淬火， 很大提高， 而激光淬火的表面硬度又高于水淬， 淬硬层深度达 0 . 6mm 见图 6。这是由于 ! 激光加热速度远大于常规加热， 而其奥氏体化形核率极高， 保温时间又较短， 奥氏体没有足够 图2 Fig . 2 隐晶马氏体 X 5000 X 5000 的时间长大， 从而获得极细的晶粒， 产生晶界强化作用。" 激 光淬火冷却速度极快， 有利于提高 Ms 点， 马氏体转变更为充 分。#激光的高速加热造成表面层区域极陡的温度梯度， 致 使表面位错密度急剧增加， 产生位错强化作用。经 X 射线衍 射测定： 在淬火硬化区马氏体 $ 硬 -Fe 峰距较基体出现宽化； 化层中的残留奥氏体量， 激光淬火比水淬处理低得多， 这与上 述分析是一致的。
作者简介： 许巧玉 （1965 . 8—） ， 女， 乌鲁木齐人， 高级讲师， 主要从事激 光熔覆和合金化研究， 发表论文 5 篇。联系电话： 0991-7843565 收稿日期： 2002-04-02
表面粗糙度较大反而降低， 这表明塑性较好的材料表面粗糙 度对喷丸强化规范敏感， 表面粗糙度对疲劳性能的影响大。 因此， 对该类材料进行喷丸强化时必须兼顾表面层残余压应 力和表面粗糙度的影响。
处， 因只有局部地方发生转变， 其组织的特点是珠光体加包围 它的隐针马氏体。可见， 过渡层的存在有利于硬化层与基体 的韧性连接， 降低淬火区的脆性。
图1 Fig . 1
表面熔凝层
X 5000 X 5000 图5 Fig . 5 马氏体 + 珠光体 Martensite + peariite X 2000 X 2000
［1］ 胡建东， 等 . 钢铁材料激光淬火层中的残留奥氏体 ［ J］ . 金属处 理， （5） ： 1999， 24 14-15 . ［2］ 王家金 . 激光加工技术 ［ m］ 华中理工大学出版社， . 武汉： 1992 . ［3］ 清华大学激光表面处理实验室 . 激光表面处理技术 ［ m］ . 1993 . 7. ［4］ 李志忠， 激光表面强化 ［ m］ 机械工业出版社， . 北京： 1992 .
铸钢轧辊表面处理技术
铸钢轧辊表面处理技术铸钢轧辊是一种用于轧制金属板材的机械设备，广泛应用于冶金、建筑材料、汽车制造等领域。
轧辊表面的处理技术对于轧制效果、使用寿命以及轧制板材质量等方面都有着重要的影响。
本文将介绍铸钢轧辊表面处理技术的几种常见方法。
1. 热处理热处理是一种将轧辊加热到一定温度，然后在特定的条件下保温一段时间后冷却的工艺方法。
铸钢轧辊一般采用正火处理以提高其硬度和强度，这样可以使轧辊表面更加耐磨、耐热和耐腐蚀。
热处理后表面硬度较高，但会降低韧性，需要根据使用环境选择适当的热处理工艺。
2. 表面强化处理表面强化处理是一种在轧辊表面形成高压应变区域的工艺方法，以提高轧辊表面的硬度和耐磨性。
常见的表面强化方法包括冷加工、高能束处理、火焰喷涂等。
其中冷加工是最常用的方法，具有工艺简单、成本低等优点。
通过卷制、抛光等工序对轧辊表面进行冷加工，可使其表面硬度得到提高。
化学处理是一种使用化学方法对轧辊表面进行处理的工艺方法，常用的化学处理方法包括镀铬、电镀、喷涂等。
其中，喷涂是一种采用喷枪将均匀的涂层喷在轧辊表面的方法。
常用的涂层材料有钨酸盐、氧化铝、陶瓷等，它们可以提高轧辊表面的硬度和耐磨性，同时还可以减少轧辊表面的磨损、摩擦系数和热传导系数。
4. 冷却技术冷却技术是一种采用冷却介质对轧辊表面进行处理的工艺方法。
常用的冷却介质有水、空气等。
通过改变冷却介质的冷却速度和冷却温度，可以改变轧辊表面的硬度和强度。
此外，还可以采用喷雾冷却技术，将细小的液滴均匀地喷雾在轧辊表面，以实现均匀的冷却效果。
