土壤机械组成方法
土壤机械组成的测定
的土壤颗粒沉降于某一定点的深度，根据公式得
出所需沉降时间，即为土壤颗粒分析中吸管法吸
取时间和比重计法读数时间。
吸管法只是在这个时间和这个深度的液层中
吸取一定量的悬液烘干、称重。便能计算出小于
该粒径土粒的含量。因而在给定深度和不同时间
吸液，便可以将不同粒级的土粒分离并计算其百
分含量。
比重计法是在给定时间和粒径测得土粒沉
降深度（s）值经过比重计的校正，即可求出
某种粒级土壤颗粒的重量并计算出百分含量。
就能从土壤质地分类表上查出该种土壤的质
地名称。
常用的比重计有两种:一种是以每升中的
克数为单位称甲种土壤比重计，也称鲍氏土
壤比重计。这种比重计有0-60刻度，可以读
出0.1克/升。另一种是乙种比重计， 一般人
酸性土壤(50克样品):加0.5 mol·L-1氢氧化钠40毫升。
在加入化学分散剂后，还必须对样品进行物理分散以保证土
粒的充分分散。
(2) 物理分散:
为了保证土粒的充分分散，在加入化学分散剂
的同时，还必须进行物理分散处理，物理分散处理
方法有三种，即煮沸法，振荡法和研磨法，常用煮
沸法。
将上述加入化学分散剂的500m1锥形瓶中再加入

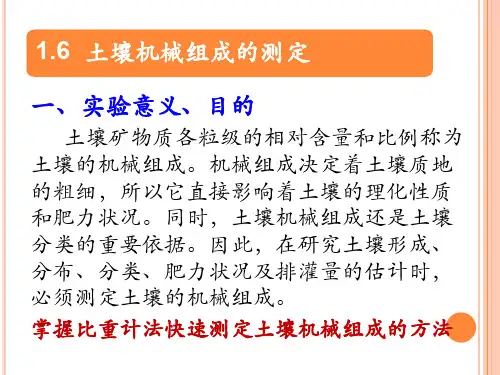

1.6 土壤机械组成的测定
一、实验意义、目的
土壤矿物质各粒级的相对含量和比例称为
土壤的机械组成。机械组成决定着土壤质地
的粗细，所以它直接影响着土壤的理化性质
和肥力状况。同时，土壤机械组成还是土壤
分类的重要依据。因此，在研究土壤形成、
分布、分类、肥力状况及排灌量的估计时，
必须测定土壤的机械组成。
掌握比重计法快速测定土壤机械组成的方法
实验二 土壤机械组成测定
实验二、土壤机械组成分析1 目的和意义通过测定土壤的机械组成，可以知道土壤质地的粗细。
土壤质地直接影响着土壤的理化性质和肥力状况，同时它还是土壤分类的重要依据，所以在研究土壤的形成、分布、分类及肥力状况时一定要先测定土壤的机械组成。
测定土壤机械组成（粒度分析）的方法有好几种。
在野外因仪器、药品携带不方便，所以常用手测法（揉条法）。
在室内则采用吸管法或比重计法。
比重计法操作方法比较简单容易也比较准确。
吸管法一般多用于科研等更精确的分析，因我们课时有限，所以我们实验是采用比重计法。
2 测定原理测定土壤机械组成也就是测定土壤质地。
土壤是由许多大小不同的土粒，按不同比例组合而成的，这些不同的土粒组合在一起所表现出来的土壤粗细状况，就称作土壤质地（soil texture ）。
土壤机械组成分析原理，就是把土粒按其粒径大小分成若干级，并定出各级的量，从而得出土壤的机械组成。
对于粒径>0.25mm 砂粒，一般用过筛法，将砂砾逐级过筛称重。
对于粒径小的土粒，则用分散剂法将其充分分散，再使分散后的土粒在一定容积的悬液中自由沉降，根据土粒沉降的速度，分别测定不同粒级含量的多少。
这一过程依据物理学上的Stokes 定律： 式中：v-颗粒在介质中的沉降速度（cm/s ）；g-重力加速度(980cm/s 2)；r-颗粒半径；d-颗粒比重（土粒平均比重为2.65g/cm 3）；d 1-介质比重（g/cm 3）；η-介质的黏滞系数(g/cm.s)在特定条件下，d ，d 1，η均为可知数，可得土粒下降的速度与其粒径的平方成正比，土粒愈大沉降速度愈快，再根据量筒的高度H ，利用H=vt ，就可计算出开始下降后的不同时刻当时仍悬浮的土粒粒径。
所用土样是过1mm 筛的土样，用比重计法测定。
在测定以前还要根据土壤pH 值的不同选用不同的分散剂。
我们的分析土样pH 值是酸性的，所以用0.5 mol/L NaOH 溶液做为分散剂,这是化学分散法,为了使其充分分散，还必须研磨，这是物理分散法。
01-第三次全国土壤普查内业测试化验之机械组成测定
第三次全国土壤普查内业检测标准方法之
机械组成检测方法精简版
本方法依据《土壤分析技术规范》（第二版）中吸管法，适用于第三次全国土壤普查中土壤机械组成的测定。
一、材料准备
0.5 mol/L六偏磷酸钠溶液：称取51.00 g六偏磷酸钠，加水500 mL，加热溶解，冷却后用水稀释至1L。
10%过氧化氢溶液：量取33 mL 30%过氧化氢，用水稀释至100 ml。
其他仪器设备：天平，500ml三角瓶，玻棒，烧杯，1000ml 量筒，温度计。
二、操作步骤
①用天平称取通过2 mm孔径筛的风干土壤样品10g置于500ml三角瓶中。
②加10%过氧化氢溶液20ml，加热搅拌10-20min，直至无气泡产生。
③加入60ml 0.5 mol/L六偏磷酸钠溶液300rp振荡
5min.
1
④将三角烧瓶充分振荡分散的土壤及液体倒入1000 ml量筒中，并多次用蒸馏水冲洗三角烧瓶，将冲洗的液体倒入量筒，直至将瓶中土壤完全转出，量筒定容至1L。
⑤用搅拌棒搅拌量筒中的悬液上下30次，使悬液混合均匀，取出搅拌棒，从搅拌离开液开始计时，分别在1分钟和2小时用比重计读取读数，并分别记录悬液温度。
三、结果整理
砂粒（%）=（样品重-1分钟比重计读数）/样品重*100%粉粒（%）=（1分钟比重计读数-2小时比重计读数）/样品重*100%
黏粒（%）= 2小时比重计读数/样品重*100%
2。
土壤机械组成方法验证报告

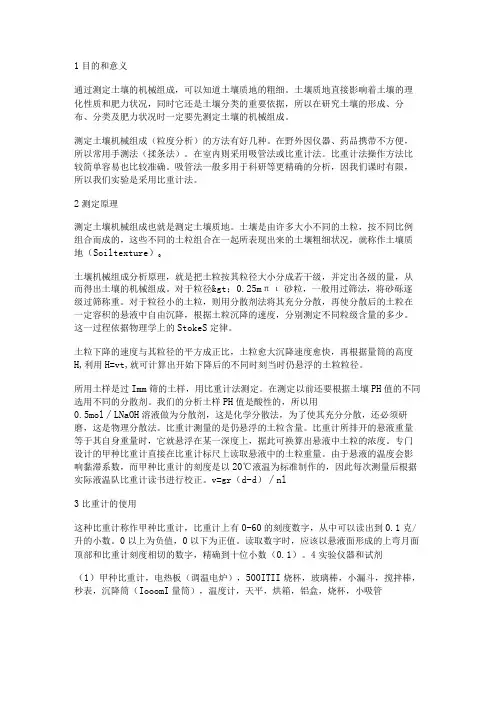

1目的和意义通过测定土壤的机械组成，可以知道土壤质地的粗细。
土壤质地直接影响着土壤的理化性质和肥力状况，同时它还是土壤分类的重要依据，所以在研究土壤的形成、分布、分类及肥力状况时一定要先测定土壤的机械组成。
测定土壤机械组成（粒度分析）的方法有好几种。
在野外因仪器、药品携带不方便，所以常用手测法（揉条法）。
在室内则采用吸管法或比重计法。
比重计法操作方法比较简单容易也比较准确。
吸管法一般多用于科研等更精确的分析，因我们课时有限，所以我们实验是采用比重计法。
2测定原理测定土壤机械组成也就是测定土壤质地。
土壤是由许多大小不同的土粒，按不同比例组合而成的，这些不同的土粒组合在一起所表现出来的土壤粗细状况，就称作土壤质地（Soiltexture）0土壤机械组成分析原理，就是把土粒按其粒径大小分成若干级，并定出各级的量，从而得出土壤的机械组成。
对于粒径>；0.25mπι砂粒，一般用过筛法，将砂砾逐级过筛称重。
对于粒径小的土粒，则用分散剂法将其充分分散，再使分散后的土粒在一定容积的悬液中自由沉降，根据土粒沉降的速度，分别测定不同粒级含量的多少。
这一过程依据物理学上的StokeS定律。
土粒下降的速度与其粒径的平方成正比，土粒愈大沉降速度愈快，再根据量筒的高度H,利用H=vt,就可计算出开始下降后的不同时刻当时仍悬浮的土粒粒径。
所用土样是过Imm筛的土样，用比重计法测定。
在测定以前还要根据土壤PH值的不同选用不同的分散剂。
我们的分析土样PH值是酸性的，所以用0.5mol∕LNaOH溶液做为分散剂，这是化学分散法，为了使其充分分散，还必须研磨，这是物理分散法。
比重计测量的是仍悬浮的土粒含量。
比重计所排开的悬液重量等于其自身重量时，它就悬浮在某一深度上，据此可换算出悬液中土粒的浓度。
专门设计的甲种比重计直接在比重计标尺上读取悬液中的土粒重量。
由于悬液的温度会影响黏滞系数，而甲种比重计的刻度是以20℃液温为标准制作的，因此每次测量后根据实际液温队比重计读书进行校正。
土壤机械组成测定方法
土壤机械组成测定方法土壤机械组成是指土壤中不同粒径颗粒的分布情况，包括砂、粉砂、粉土、黏土等组分的含量及其比例。
测定土壤机械组成的方法有许多，常用的方法包括筛分法、悬浮液分析法、紫外光分光光度法等。
下面将详细介绍这些方法。
筛分法是常用的测定土壤机械组成的方法之一。
其原理是利用不同孔径的筛网将土壤颗粒按大小进行分离。
操作时，首先将经过风化、干燥的土壤物料进行筛分。
通常使用标准筛网，如通过2毫米的筛网得到大于2毫米的颗粒，通过0.063毫米的筛网得到小于0.063毫米的颗粒。
通过逐级筛分，得到不同粒径范围的颗粒。
然后，将每个筛分粒级中颗粒的质量与总样本质量进行比较，计算出不同粒径的颗粒含量。
最后，根据不同颗粒粒径的含量和比例，可以确定土壤机械组成。
悬浮液分析法是另一种常用的测定土壤机械组成的方法。
其原理是利用土壤颗粒在不同浓度的悬浮液中的沉降速度的差异来分离不同粒径的颗粒。
操作时，首先制备一系列浓度不同的悬浮液。
然后，将土壤样品与悬浮液混合均匀，并放置一段时间使土壤颗粒沉降。
通过测量沉降液体的浑浊度或沉降颗粒的质量，可以计算出不同粒径的颗粒含量。
最后，根据不同颗粒粒径的含量和比例，可以确定土壤机械组成。
紫外光分光光度法是另一种常用的测定土壤机械组成的方法。
其原理是利用不同粒径的颗粒对紫外光的吸收能力不同来分离不同粒径的颗粒。
操作时，首先将土壤样品与水混合，并制备一系列不同浓度的悬浮液。
然后，使用紫外光分光光度计测量不同浓度悬浮液中的吸光度。
根据吸光度与颗粒浓度的关系，可以计算出不同粒径的颗粒含量。
最后，根据不同颗粒粒径的含量和比例，可以确定土壤机械组成。
除了上述三种方法，还有一些其他方法可用于测定土壤机械组成，如包裹体分析法、电子显微镜分析法等。
这些方法根据不同原理和操作步骤，可以测定出不同粒径颗粒的含量和比例，进而确定土壤的机械组成。
需要注意的是，不同方法测定所得结果可能会有一定差异，因此在实际操作中应选择适合自己需要的方法，并根据需要进行比较和校准，以获取准确可靠的结果。
实验二_土壤机械组成测定
实验二、土壤机械组成分析1 目的和意义通过测定土壤的机械组成，可以知道土壤质地的粗细。
土壤质地直接影响着土壤的理化性质和肥力状况，同时它还是土壤分类的重要依据，所以在研究土壤的形成、分布、分类及肥力状况时一定要先测定土壤的机械组成。
测定土壤机械组成（粒度分析）的方法有好几种。
在野外因仪器、药品携带不方便，所以常用手测法（揉条法）。
在室内则采用吸管法或比重计法。
比重计法操作方法比较简单容易也比较准确。
吸管法一般多用于科研等更精确的分析，因我们课时有限，所以我们实验是采用比重计法。
2 测定原理测定土壤机械组成也就是测定土壤质地。
土壤是由许多大小不同的土粒，按不同比例组合而成的，这些不同的土粒组合在一起所表现出来的土壤粗细状况，就称作土壤质地（soil texture ）。
土壤机械组成分析原理，就是把土粒按其粒径大小分成若干级，并定出各级的量，从而得出土壤的机械组成。
对于粒径>0.25mm 砂粒，一般用过筛法，将砂砾逐级过筛称重。
对于粒径小的土粒，则用分散剂法将其充分分散，再使分散后的土粒在一定容积的悬液中自由沉降，根据土粒沉降的速度，分别测定不同粒级含量的多少。
这一过程依据物理学上的Stokes 定律： 式中：v-颗粒在介质中的沉降速度（cm/s ）；g-重力加速度(980cm/s 2)；r-颗粒半径；d-颗粒比重（土粒平均比重为2.65g/cm 3）；d 1-介质比重（g/cm 3）；η-介质的黏滞系数(g/cm.s)在特定条件下，d ，d 1，η均为可知数，可得土粒下降的速度与其粒径的平方成正比，土粒愈大沉降速度愈快，再根据量筒的高度H ，利用H=vt ，就可计算出开始下降后的不同时刻当时仍悬浮的土粒粒径。
所用土样是过1mm 筛的土样，用比重计法测定。
在测定以前还要根据土壤pH 值的不同选用不同的分散剂。
我们的分析土样pH 值是酸性的，所以用0.5 mol/L NaOH 溶液做为分散剂,这是化学分散法,为了使其充分分散，还必须研磨，这是物理分散法。
土壤机械组成吸管法
土壤机械组成吸管法土壤是农田中最重要的资源之一，它对农作物的生长发育起着至关重要的作用。
而土壤机械组成则是土壤力学中的一个重要概念，它是指土壤颗粒的粒径分布及其所占比例。
吸管法是一种常用的测定土壤机械组成的方法，它通过利用土壤孔隙中水分的运动情况来推测土壤颗粒的粒径分布。
本文将对土壤机械组成吸管法进行详细介绍，以便读者更好地理解和应用该方法。
一、吸管法的原理吸管法是利用土壤中的孔隙和毛细力来测定土壤机械组成的一种方法。
其原理是：通过将吸管插入土壤中，使吸管内的水分受到土壤颗粒的吸附作用而上升，根据水分上升的高度和时间来推测土壤颗粒的粒径分布。
二、吸管法的步骤1. 准备工作：选择合适的吸管，并在吸管上标定刻度。
2. 实验操作：将吸管插入土壤中，直至吸管底部与土壤表面齐平。
然后用标尺测量吸管内水分的初始高度。
3. 观察记录：观察吸管内水分的上升情况，并记录吸管内水分的高度随时间的变化。
4. 数据处理：根据吸管内水分的高度和时间的变化，结合吸管的尺寸，利用公式计算土壤颗粒的粒径分布。
三、吸管法的优缺点吸管法作为一种测定土壤机械组成的方法，具有以下优点：1. 操作简单：吸管法操作简单易行，不需要复杂的仪器设备。
2. 成本低廉：吸管法所需材料简单易得，成本低廉。
3. 结果可靠：吸管法通过观察吸管内水分的上升情况，能够准确推测土壤颗粒的粒径分布。
然而，吸管法也存在一些缺点：1. 数据处理较为繁琐：吸管法需要根据吸管内水分的高度和时间的变化，结合吸管的尺寸进行复杂的数据处理。
2. 依赖操作人员经验：吸管法的结果很大程度上依赖于操作人员的经验和观察力。
四、吸管法的应用吸管法广泛应用于农田土壤的机械组成测定。
通过测定土壤颗粒的粒径分布，可以评估土壤的质地、水分保持能力和通透性等重要性质，为农作物的生长和土壤改良提供科学依据。
总结：土壤机械组成吸管法是一种简单易行、成本低廉且结果可靠的土壤分析方法。
它通过观察吸管内水分的上升情况来推测土壤颗粒的粒径分布，为评估土壤质地和水分保持能力提供了一种有效的手段。
土壤机械组成吸管法
土壤机械组成吸管法
土壤机械组成吸管法
土壤机械组成吸管法是一种测定土壤机械组成的方法。
本方法采用吸管法，首先将土样经2mm筛分成各粒径级别，然后将每级土样放入相应的玻璃管内，用直径为20mm的与玻璃管长度相等的吸管在土样中抽气，利用土颗粒沉降的速度确定土颗粒的沉降速度，并根据Stokes' law计算土颗粒的直径，最后通过计算得出土壤的机械组成。
土壤机械组成是指一个土样中各种粒径的土颗粒所占比例。
土壤机械组成是土壤研究的基础，它对土壤的物理、化学、生物性质都有很大的影响。
测定土壤机械组成可以帮助我们了解土壤的物理性质，如孔隙度、渗透性、保水性等；同时还可以为土壤改良和作物生长提供有用的信息。
本方法的特点是简单易行、成本低廉，只需一些基本的实验器材即可进行。
同时，与传统的分级筛分法相比，吸管法可以测定更小的粒径（约为0.01mm），因此可以更精确地测定土壤的机械组成。
此外，吸管法不会破坏土壤的结构，因此可以更好地保持土壤的代表性。
但是需要注意的是，吸管法测量的仅仅是土颗粒的沉降速度，没有考虑粘结剂、腐植酸等物质对土颗粒沉降速度的影响，因此得到的机械组成数据可能略有偏差。
此外，吸管法需要将每个粒径级别的土壤样品均匀地放置在玻璃管内，因此在操作过程中需要小心谨慎。
总之，土壤机械组成吸管法是一种简单、经济、精确的测定土壤机械组成的方法。
它可以被广泛应用于土壤物理学、土壤改良和农田管理等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验土壤机械分析--比重计速测法
、目的要求
土壤矿物质颗粒是上壤固相的主要组成部分，其颗粒直径大小,
对土壤理化性状及肥力有较大的影响。
通过土壤颗粒分析，测定各粒级所占的百分含量，可以确定土壤质地，它是土壤学实验中的基本的分析项目之一。
土壤质地对土壤形成、土壤理化性质、肥力因素、植物生长及微
生物活动都有很大影响。
因此，测定土壤颗粒组成具有重要意义。
本实验采用比重计速测法，按卡庆斯基质地分类（简制）确定土壤质地名称。
二、方法原理
比重计速测法是将一定数量的土样（＜1毫米），经过化学与物理处理，使其充分分散成单粒，然后置于一升容积的水中，让其自由沉降，其沉降速度符合司笃克斯定律（即球体（土粒）在介质（水）中沉降，其沉降速度与球体（土粒）半径的平方成正比，而与介质（水）的粘滞系数成反比）。
根据不同温度下土粒沉降时间，可以用甲种比值计测定悬液的比重。
比重计读数直接指示出悬液在比重计所处深度上的悬液中小于某一粒径的土粒的含量，再据卡庆斯基质地分类表查出质地名称。
司笃克斯定律：
其中：V 半径为r的土粒在介质中沉降的速度,
重力加速度土粒的半径
di 土粒的密度，平均为2.65克/厘米3
d2 介质（水）的密度
卩介质（水）的粘滞系数
三、试剂及仪器
1. 0.5mol •L-1（N&C2Q）草酸钠溶液：称取33.5克草酸钠（化学纯），加蒸馏水溶液解后稀释至1升，摇匀。
2. 0.5 mol •L-1（NaOH氢氧化钠溶液：称取20克氢氧化钠（化学纯），加蒸馏水溶液后稀释至1升，摇匀。
3. 0.5 mol •L-1（NaPO 6六偏磷酸钠溶液：称取51克六偏磷酸钠［（NaPO）6］（化学纯），加蒸馏水溶解后稀释至1升，摇匀。
4. 天平（感量0.01克）、铝盒、有柄瓷钵、橡皮塞玻棒、大漏斗、定时钟、沉降筒、搅拌棒、温度计等。
5. 甲种比重计（鲍氏比重计）：刻度范围为0—60,最小刻度单位1克/升。
刻度代表比重计所处深度上的土壤悬液的平均比重。
四、操作步骤：
1. 称取通过1毫米孔径筛子的风干土50克，如为砂土则称取100克，精确至0.01克，放入有柄瓷钵中。
2. 根据土壤pH分别选用下列分散剂：
石灰性土壤（50克样品）：加0.5 mol •L-1（NaPO）6六偏磷酸钠60毫升。
中性土壤（50克样品）：加入0.5 mol •L-1（2 NaC2O）草酸钠25毫升。
酸性土壤（50克样品）：加0.5 mol •L-1（NaOH氢氧化钠40毫升。
3. 加入分散剂后，用橡皮塞玻棒研磨15分钟，（粘土研磨25分钟），研磨好以后，将土浆通过大漏斗用蒸馏水全部洗入1000毫升的沉降筒中，用蒸馏水加至刻度，然后将沉降筒放在平稳处，用搅拌棒上下搅拌1分钟（每分钟上下各30次），搅拌停止后立即记时。
4. 根据悬浮液的温度，查表2 —1，小于0.01毫米土粒沉降所需的时间（如15C时为30分钟），在到达所需时间前30钞，将比重计轻轻放入沉降筒，到达所需要时间时读出比重计的读数，取出比重计，用水洗净，放入空白液中读数。
5•空白液制备
另取一只1000毫升量筒，先加500毫升蒸镏水，再加入与试验所用相同数 量的分散剂，最后加蒸镏水达1000毫升刻度，用搅拌棒上下搅匀。
于测定土壤 悬液比重之前(或之后)放入比重计，读取弯液面顶部与比重计杆相交处的读数 (在0点以下为正值，0点以上为负值)。
此数值为空白校正读数，包括温度、 弯液面和分散剂的校正。
五、结果计算
1 •将风干土重换算成烘干土重
风干土重
烘干土重=1吸湿水/ioo°
2. 计算小于0.01毫米土粒的百分含量
根据V 0.01毫米土粒％，查卡庆斯基质地分类表(见表 2—2)，确定土壤 质地名
称。
六、记录格式和思考题
比重计速测法结果登记表
土壤名称 ________________ 吸湿水％ ___________ 测定日期
1 • 空白校正值包括哪几方面内容？
((比重计读数空白值)
V 0.01毫米土粒% =
烘干土样重
100
2. 酸性土壤为何要用NaOH乍为分散剂，而石灰性土壤要用六偏磷酸钠作为分散
剂？
3. 颜色能否作为鉴定土壤质地的重要指标？为什么？
4. 样品通过简易手测法鉴定的质地名称是什么？
七、注意事项：
1. 比重计要轻轻放入沉降筒中，以免上下浮动妨碍读数准确性。
比重计玻璃很薄，杆子很细，容易折断，用比重计时要特别小心，尽量避免横向拿取，拿时要一手竖向拿其上端杆子，一手托其下部球泡。
2. 水温过高过低均影响结果的准确性，一般在10C —37C范围内测定比较适宜。
3. 如有机质过高要用HO2去除，盐土要先淋洗其中的可溶性盐分，否则不能获得良好的结果。
4. 搅拌时，搅拌棒上下速度要均匀，而且每次要触及沉降筒底部，不能提
出水面，防止把土壤悬浮液溅出，把空气带进悬浮液中产生涡流而影响土粒沉降速度。
附：土壤质地简易测定法一手测法
土壤质地的手测法是根据土壤物理机械特性一粘结性和可塑性的表现程度来确定质地的，主要用于野外质地鉴定。
可以分为干试法和湿试法。
干试法：将土块完全捏碎到没有结构，取一部分放在手掌中捏时能得到均匀、柔软的感觉或某种粗糙的感觉。
湿试法：将土壤用水浸湿，加水时要逐渐地少量地加入，用手指将湿土调匀，拌水过多或未充分湿润的土样均不适用，所加水量要恰使土壤和匀后不粘手。
当土团具有塑性时，将土团尽量做成小球，搓成小条，并将土条弯曲成土环，以决定土壤的质地。
室外鉴别土壤质地的标准：
一、砂土：干时完全无结构，成为疏松的散砂，湿润时不能搓成小球。
二、砂壤土：干时捏碎起来很容易，有较粗的砂粒，湿润状态下可搓成短而粗的条。
三、壤土：可搓成直径2—3毫米的细条，弯曲时易断裂。
四、粘土：干时很难捏碎，湿时可搓成细条，弯成土环时不断裂，将土条压扁时也不
会有裂缝。
表2 —1 V0.01毫米土粒沉降时间表
表2—2 卡庆斯基土壤质地分类表。
