接地线的选择
电磁实验室接地线标准
电磁实验室接地线标准全文共四篇示例，供读者参考第一篇示例：电磁实验室接地线标准电磁实验室是进行电磁学实验和研究的地方，通常需要精密的仪器设备来进行各种实验。
为了确保实验室的电气设备的安全运行和准确性，接地系统是至关重要的。
接地线的设计和布置需要符合一定的标准和规范，以确保实验室的电气设备能够有效地排放电荷和保护人员安全。
1. 接地线的选择接地线是连接设备或建筑物到地下水或者地下导线的导线。
接地线的选择应考虑到以下几点：a.导体材质：接地线通常采用铜或铝导线，这两种材料具有良好的导电性能和耐腐蚀性能，能够有效地将电荷传导到地下。
b.导线直径：接地线的导线直径需要根据接地系统的使用情况和需求来确定，一般情况下，直径为10mm至16mm的导线即可满足要求。
c.接地线长度：接地线长度需要根据实验室的地形和建筑物的结构来确定，一般情况下，接地线应尽可能短，以减小接地系统的电阻。
接地线的布置需要遵循以下几点标准：a.接地线应尽可能平行于地表，避免弯曲和锁扭，以减小接地线的电阻。
b.接地线应避免与其他电气设备、管线等交叉布置，以避免互相干扰和影响接地系统的正常工作。
c.接地线的末端应埋入地下一定深度，深度一般不少于1米，以确保良好的接地效果。
a.接地线的连接应采用专用的接地夹或接地极等，确保良好的接地效果。
b.接地线与设备或建筑物之间的连接需要紧固可靠，避免产生接触阻抗，影响接地系统的正常运行。
c.接地线的连接点需要定期检查和维护，确保连接良好，避免产生接触故障。
为了确保接地线的正常运行，需要定期进行接地线的测试和检查，包括：a.接地电阻测试：测量接地系统的电阻值，确保在规定范围内。
b.接地线的绝缘测试：测量接地线与其他设备、建筑物之间的绝缘电阻，避免带电故障。
c.接地线的防腐蚀测试：检查接地线及连接件的防腐蚀性能，确保接地系统长期稳定运行。
第二篇示例：电磁实验室是一个用于研究电磁场相互作用的专门实验室，通常会使用各种高压设备、电磁波发射设备等实验设备。
小电流接地选线
小电流接地选线地面电流是电力系统中的常见问题之一。
在电力系统中，地电流可能会导致电缆绝缘故障、电力设备损坏，甚至是电气火灾等问题。
为此，我们需要采取措施来减小地电流的影响。
小电流接地选线就是其中的一种方法。
什么是小电流接地选线？小电流接地选线是一种减小地电流的方法，通过将电源直接接地或者通过一个小电阻接地线接地，在选择线路时避免选择传导电流较大的线路，从而减小地电流。
这种方法的优点是简单易用、成本低廉，可以有效地减小地电流的影响。
选择小电流接地选线的条件在选择使用小电流接地选线时，需要满足以下条件：1.电源直接接地或者通过一个小电阻接地线接地。
这样才能将地电流减小到一定程度。
2.系统中需要有一定数量的供电路线可以选择。
3.所有电缆绝缘完好，不易出现故障。
4.确保系统出现故障时能够及时修复。
5.确保电流互感器的精度和可靠性。
如何实施小电流接地选线？在实施小电流接地选线时，需要考虑以下几点：1. 需要进行线路测量在进行小电流接地选线前，需要进行线路测量，包括测量线路的电压、电流以及设备的负载情况等。
在测量中需要注意保护人身安全。
2. 选取合适的被接地线路根据测量结果，从供电路线中选取传输电流较小的线路作为小电流接地线路。
3. 进行装置的安装将小电流接地开关、小电阻接地线、接地电极等设备安装到需要接地的地方。
需要注意设备和电缆的安全性和可靠性。
4. 进行运行试验对装置进行运行试验，确保装置的正确性和可靠性。
小电流接地选线是一种简单而有效的减小地电流的方法。
然而，该方法的应用并不普遍适用于所有的电力系统，需要根据实际情况进行评估和选择。
在使用该方法时需要注意安全和可靠性，避免发生故障和意外事故。
施工接地线的标准
施工接地线的标准一、接地材料接地线应采用符合国家标准的软质铜线，截面积应满足负荷要求，一般为16mm²-35mm²。
同时，应保证接地线无老化、断裂等现象，以确保其导电性能良好。
二、接地电阻接地电阻的大小是衡量接地线性能的重要指标。
根据相关规定，接地电阻应不大于4欧姆。
在施工完成后，应对接地电阻进行测量，确保其满足要求。
三、接地方式根据施工现场的实际情况，选择合适的接地方式。
常见的接地方式有：自然接地、人工接地等。
在选择接地方式时，应充分考虑地质、环境等因素，以确保接地效果良好。
四、连接方式接地线的连接方式应采用可靠的焊接或螺栓连接，确保连接处接触良好、导电性能良好。
同时，在连接过程中，应做好防腐措施，以延长接地线的使用寿命。
五、标识与记录在施工过程中，应对接地线的规格、型号、长度等信息进行详细记录。
同时，在接地线上应标识明显的安全标识，以提高安全性。
在施工完成后，应将相关信息整理成档案，以便日后管理和维护。
六、维护与检测定期对接地线进行检查和维护，确保其完好无损、导电性能良好。
在检查过程中，如发现接地线存在老化、断裂等现象，应及时进行更换或修复。
同时，应定期测量接地电阻，确保其满足要求。
七、安全措施在施工过程中，应采取必要的安全措施，如设置警示标识、穿戴防护用品等。
同时，应确保施工人员的操作熟练、规范，以防止意外事故的发生。
八、施工规范在施工过程中，应遵守相关的施工规范和标准。
在选择接地材料和连接方式时，应考虑到安全、环保等方面的因素。
同时，应确保施工质量和进度满足要求。
在施工过程中，如遇到问题应及时采取措施解决，以确保工程顺利进行。
接地线使用注意事项
接地线使用注意事项接地线是一种非常重要的设备，主要作用是连接电气设备和地面，从而保证电气设备的安全性，减少电击和火灾的风险。
在使用接地线时，需要注意以下几点：注意接地线的选择在使用接地线时，需要根据电气设备的性质和功率来选择合适的接地线。
一般来说，接地线的导体材质应该选择好的导电性能材质，比如纯铜，而且应该选择相对粗壮的接地线。
注意接地线的接头接地线的接头是接地线与电气设备之间的连接部分，是一组关键部件。
因此，在使用接地线时，需要注意接头的质量，以免接头出现松动等情况导致接地效果下降。
同时，接头也需要经常检查和维护，以确保其处于良好的工作状态。
注意接地线的铺设接地线的铺设需要考虑电气设备的使用环境，并遵守相关的安全标准和规定。
通常情况下，接地线应该直接连接到地面或接地触点，并在与电气设备的连接处进行绝缘，以避免漏电导致的危险。
注意接地线的防护接地线通常需要经过人员或物品的行走区域，因此需要进行防护。
一般情况下，可以使用接地线槽来保护接地线，减少被人踩踏和物品碾压的可能性。
此外，接地线周围的区域也要保持清洁，避免积水等情况导致接地线失效。
注意接地线的维护接地线作为一种关键设备，需要进行定期的维护和检查。
通常情况下，可以采用以下的维护措施：1. 对接头进行定期的检查和维护，确保连接紧密，不松动；2. 定期对接地线进行清洗，保持其表面的干净和亮度；3. 定期检查接地线的接头和连接处，确保其处于良好的工作状态。
接地线是一种重要的设备，需要在使用时特别注意。
通过以上几点的注意事项，可以保证接地线的安全和稳定性，从而保障电气设备和人员的安全。

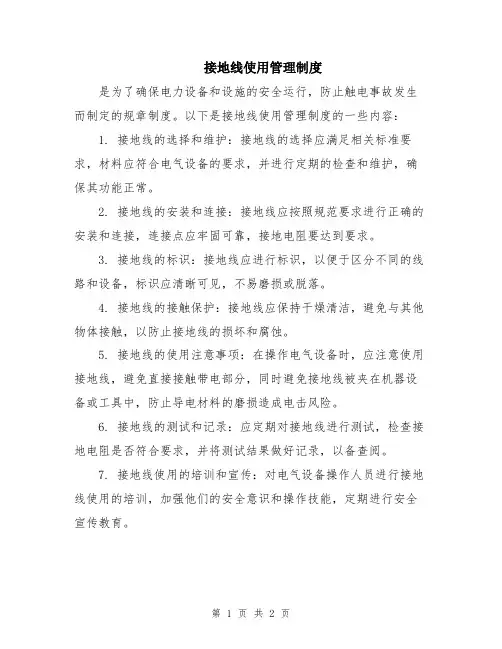

接地线使用管理制度
接地线使用管理制度
是为了确保电力设备和设施的安全运行，防止触电事故发生而制定的规章制度。
以下是接地线使用管理制度的一些内容：
1. 接地线的选择和维护：接地线的选择应满足相关标准要求，材料应符合电气设备的要求，并进行定期的检查和维护，确保其功能正常。
2. 接地线的安装和连接：接地线应按照规范要求进行正确的安装和连接，连接点应牢固可靠，接地电阻要达到要求。
3. 接地线的标识：接地线应进行标识，以便于区分不同的线路和设备，标识应清晰可见，不易磨损或脱落。
4. 接地线的接触保护：接地线应保持干燥清洁，避免与其他物体接触，以防止接地线的损坏和腐蚀。
5. 接地线的使用注意事项：在操作电气设备时，应注意使用接地线，避免直接接触带电部分，同时避免接地线被夹在机器设备或工具中，防止导电材料的磨损造成电击风险。
6. 接地线的测试和记录：应定期对接地线进行测试，检查接地电阻是否符合要求，并将测试结果做好记录，以备查阅。
7. 接地线使用的培训和宣传：对电气设备操作人员进行接地线使用的培训，加强他们的安全意识和操作技能，定期进行安全宣传教育。
以上是接地线使用管理制度的一些内容，不同的企业和电气设备可能还有其他的具体要求，需要根据实际情况进行制定和执行。
接地线平方选择标准是什么
接地线平方选择标准是什么
一、接地线平方选择标准是什么
1、若火线截面积不大于16平方时，地线截面积通常要等于火线截面积。
2、若火线的截面积在16平方和35平方之间时，地线的截面积可为16平方。
3、若火线截面积超过35平方时，地线截面积可为火线截面积的一半。
二、接地线有什么作用
1、地线可以起到保护家用电器的作用，如果线路或电器发生漏电时，漏电电流会通过电器插头快速流进插座电线插孔里，这样漏电保护器会检测到漏电现象，然后通过跳闸保护家里电器和线路。
2、接地线是连接装备外壳，一旦出现漏电情况发生后，可以通过接地线传到大地，避免造成触电。
3、接地线能够避免绝缘损坏，伤害到人体而设置的保护装置。
它有两种方式：接零、接地，按照相关规定，只要采用的系统是三相四线供电，都需要采用接零的方式。
4、接地线是为了避免雷电而设置的接地保护装置，防雷装置用的较多的是避雷器跟避雷针。
避雷器在雷雨季节快来临前，必须进行检验，防止失效了。
避雷针通过建筑物或铁塔钢筋入地，避雷器则是通过专用地线入地的。
配电柜接地线选择标准
配电柜接地线选择标准
配电柜是电路安装时必须要用的设备，它在安装时有很多标准，相信很多人不了解。
配电柜接地线标准有哪些？一起来看看。
配电柜接地线标准有哪些
1、接地装置表面要保持光洁平整，而且要保证接触良好，要做好防止松动和生锈措施。
2、箱内的电器配件在接地时，要与PE排相互连接。
3、在集控台构架上要设置2×15毫米的接地铜排, 要做好接地标志。
4、接地线时，要用裸铜软线才能可靠的连接。
接地线要注意什么
1、在接地线之前，要检查铜线是否断开，连接是否存在松动的问题。
还要看线钩的弹力，如果不符合要求的话要及时维修好。
2、而且还要先验电，这是很多人都会忽略的操作。
如果在接线前没有进行这个步骤，就会导致电路故障问题，而且在接线时，接地线不能和身体接触。
3、在接线时，要注意电线的保护，电线不能扭曲。
不管安装前还是安装后，软铜线都要盘好，在拆线后，不能随地乱摔，否则地线会发生损坏。
4、如果是新手安装地线，必须经过接地线的专业培训，考核合格后，才能单独进行接地线的任务，而且在单独操作时，还要在专业人士的指导下进行。
5、接线时，一定要严格按照电压大小选择合适的地线规格，不能使用其它线代替接地线。
6、虽然接地线可以保证安全，但是没有正确使用的话，也会产生危险。
所以一定要安装好接地线，防止地线接触不良，导致发生触电事故。
以上是关于配电柜接地线标准有哪些的内容，相信大家都明白了吧！配电柜接地线的标准很多，大家不妨可以参考以上的内容，今后在生活中也能利用的到。
接地线的选用和安装要求
接地线的选用和安装要求()交流电气装置的接地线，应尽量利用金属构件、钢轨、混建构件的钢筋、电线管及电力电缆的金属外皮等.但必须保证全长有可靠的金属性连接。
(2)不能利用有爆炸危险物质的管道作为接地线，在爆炸险场所内的电气设备应根推设计要求，设置专门的接地线，该接地线若与相线敷设在同一保护管内时，应具有与相线相等的绝缘水平。
此时爆炸危险场所内的金属管道、电缆的金属外皮与设备的金属外壳和构架都必须连接成连续整体，采取接地。
(3)金属结构件作为自然接地线时,用螺栓或铆钉紧固的接缝处,应用扁钢跨接。
作为接地干线的扁钢跨接线时，截面不小于100mm;作为接地分支跨接线时，截面不小于48mm。
(4)利用电线管本体作为接地线时钢管管壁厚度不小于15mm。
在管接头及分线盒处都应焊加跨接线:钢管直径在40mm以下时，跨接线应采用6mm圆钢;钢管直径为50mm以上时，应采用25mmx4mm的扁钢。
(5)电力电缆金属外皮作为接地线时，按地线卡箍以及电缆与金属支架固定卡箍均应衬垫铅带(一般采用2mm厚的铅皮),卡接处应擦干净,保证紧固接触可靠,所用钢件应采用镀锌件。
(6)人工接地线一般采用钢质的，但移动式电力设备的接地采用钢接地线有困难时除外。
接地线截面要符合载流量、短路时自动切除故障段及热稳定的要求。
在地下不得利用铝导体作为接地线或接地体。
(7)不得使用蛇皮管、管道保温层的金属护网以及照明电缆铅皮作为接地线。
但这些金属外皮应保证其全长有完好的电气通路并接地。
(8)室内接地线可以采用明敷设或暗敷设。
明敷设时应符合下列基本要求，接地干线沿墙距地面的高度通常不小于02m。
支持卡子距墙面不小于10mm卡子间距不大于1m分支拐弯处不大于03m。
3跨越建筑物伸缩缝时，应留有适当裕度，或采用软连接，穿越建筑物处，应采取保护措施(通常采用加保护管)。
接地线也可以采用置于混凝土或墙体内暗敷设的方式，但接地干线的两端都应有外露部分。
根据需要，沿干线可设置接地线端子盒，供连接及检测使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线的选择
在电源设计规范中，规定了交流设备的接地线选择规范：
保护地线: 当交流相线线径S<16mm2时选用线径与相线相同;
相线线径16≤S≤35mm2 ,保护地线线径选用 16mm2,
相线S>35mm2,选用相线线径的一半作为保护地线的线径。
保护线
某些防间接电击保护措施所要求用于连接外露导电部分，装置外导电部分，总接地端子（接地母排），接地极，接地的导体（PE线）
保护线截面的确认
1，按机械强度要求，保护线若采用供电电缆或电缆金属外护层构成的，其截面不受限制，若采用绝缘导线或裸导体有机械保护（敷设在套管，线槽等外护物内）时截面不应小于2.5mm2，无机械保护时，不应小于4mm2。
2，按接地故障时热稳定要求，当故障电流作用时间不超过5S和不小于0.1S时，保护线的最小截面应满足下式要求：
=(I*√t)/K mm2
S
p
式中 I ---接地故障电流有效值， A
t ---故障电流作用时间， S
K ---计算系数，常用的多芯塑料绝缘电缆或护套线的一根芯线或穿绝缘电线作保护线时，铝芯为76，铜芯为115，将绝缘线紧贴电缆外皮时，铝线为95，铜线为143。
