推荐-有线电视宽带数据网络的设计与管理 精品
有线电视宽带数据网络的设计与管理(上)20XX-08-04 世界宽带网络作者：刘定林四川九州电子科技股份有限公司副总工程师关键词：宽带数据网络设计与管理Internet的飞速发展极大地推动了信息技术的现代化。
数字技术正在取代原有的模拟技术，数字化使得网络的互联互通成为可能。
有线电视网因其独特的网络优势将成为多媒体通信、开展综合业务，最终实现在同一网上实现话音、数据、模拟／数字视频等多种信息的传输的最佳模式。
中国有线电视网络正向网络化和数字化发展，将广电网络建设成为宽带综合业务信息网的关键是建立定带数据网络。
目前，有线电视宽带的数据业务包括：（1）数字电视节目播出。
（2）传输高速数据广播。
（3）高速互联网的接入：为用户提供Internet服务、网上证券、网上游戏、IP电话、大容量数据信息服务，VOD业务，天气预报，交通数据广播，招聘、招工、房产交易。
出租、买卖及其它商品交易等信息。
（4）专用网和专用线路出租：建立政府机关办公自动化数据网，实现电子政务；为大企业、部门（如银行、交通。
公安消防、军工等）提供专线接入、虚拟专线、电路仿真、局域网互联等接人服务；建立交互式远程医疗、远程教学、会议电视、电子商务等，为各行各业提供服务。
（5）实现了智能社区系统：通过HFC网络实现自动抄表、监控系统、小区物业管理等功能。
（6）GIS网络管理功能：在GIS平台下实现网络设备及信道管理系统、加密和计费系统、网络自检、自诊系统。
一宽带数据网络系统的规划和设计原则1．设计总的原则城域宽带数据网络设计总的原则是：安全可靠，技术先进，网络易升级；充分发挥有线电视网络的宽带优势，开发多功能应用。
安全性：包括4个层面，即网络安全（物理层安全、网络结构安全）、操作系统安全、数据安全、应用安全。
在网络安全上分广域网和局域网系统，通过采用防火墙和VPN、VLAN、数据加密、数字签名等技术保证安全性。
可靠性：宽带数据网络可靠性应考虑网络线路的冗余备份、负载分担、路由协议的动态连接、IP 地址的动态连接、域名系统的备份配置、设备的高可靠性配置。
可扩展性：应考虑网络容量的扩展。
网络技术的扩展、网络带宽的扩展、网络用户的扩展、网络数据库的扩展等。
开放性：采用符合国际和国内行业标准的协议和接口如ITU－T、IETF、ANSI等，实现与其它网络和信息资源的互联互通。
可管理性：通过网络层，应用层的统一管理可实现综合控制，网管协议基于符合国际标准的SNMP、TCP／IP协议，对设备、性能、配置、资源、用户。
计费结算、应用进行管理。
技术先进性：采用了国际上最新和成熟的DPT技术、POS技术、千兆位以太网交换技术、IP QoS 技术、VPN技术、第3／4层交换技术、HA技术、数字签名技术、VOD技术、多媒体应用技术等满足业务和用户的需求。
2．宽带数据网络结构基于广电宽带IP网的总体设计，可将整个系统的体系结构划分为4个层次：宽带数据网络系统：包括广域网、局域网和接入网的各种技术，通过IP将所有技术统一起来，将数据、语音、视频业务统一到一个网络。
在网络系统设计上将提供安全可靠、技术先进、开放、基于标准、配置灵活、可管理、可扩展、性价比高、面向下一代网络技术的多媒体通信平台。
宽带数据网络操作系统：通过对网络资源的自动管理，智能优化控制保证网络设备的可靠运转，结合网络管理系统，进一步加强网络控制。
宽带数据网络应用系统：网络应用系统提供标准的Internet服务，如Web、E-mail、FTP，提供宽带视频／音频服务如VOIP、数据广播等，还可以提供多种IP增值业务和交叉业务如 E－mail 转发BP机、E－mail转发手机、电子提醒、股票交易、网上购物、物业咨询、电子商务等。
业务经营策划：解决如何将零散的用户群和业务有机地统一起来，综合出新的业务去开拓市场服务于客户，是一种完善的经营思路。
贯穿宽带数据网络系统、网络操作系统和网络应用系统的是一体化的系统管理和安全控制，通过集成化的管理平台实现系统的资源管理、性能管理、配置管理、用户管理、计费管理、安全管理和用户自定义管理功能。
整个管理系统既可以是集中管理，也可以是分布式管理，我们的平台可以满足用户的伸缩性和扩展性要求，安全性与可靠性通过分层控制，主动与被动控制实现最严格的要求。
3．网络IP地址分配及域名体系规划网络地址、城名统一规划，这里主要提出IP分配及城名规划的原则。
城名规划要注意层次性和一致性。
内部城名、外部城名要分别设置，体现组织结构并易于管理。
地址分配要遵循以下原则：●简单性：地址的分配应该简单，避免在主干L采用复杂的掩码方式。
●连续性：为同一个网络区域分配连续的网络地址，便于采用缩减路由表的表项，提高路由器的处理效率。
●可扩充性：为一个网络区城分配的网络地址应该具有一定的冗余，便于主机数量增加时仍然能够保持地址的连续性。
●灵活性：地址分配不应该基于某个网络路由策略的优化方案，应便于多数路由策略在该地址分配方案上实现代化。
●可管理性：地址的分配应有层次，某个局部的变动不要影响上层和全局。
●安全性：网络内应按工作内容划分成不同同段，以便进行管理。
作为宽带IP网设计，整个网络的IP地址规划、路由规划、城名规划非常重要。
各个区城节点采用域内路由协议OSPF。
OSPF有两个主要特性：一是它的开放性。
其协议规范由RFC1247定义；二是它基于SPF算法，是一种基于链路状态（linkstate）的路由决议。
因此，它需要每个路由器向其同管理域（Area）内的所有其它路由器发送链路状态广播（LSA）。
OSPF负责在不同区域间发布路由信息，它是通过被称为域边界路由器来完成的。
IP地址分为内部地址和外部地址，在网络中，采用保留地址（10.X.X，X，172.16.X.X ～172.31.X.X，192.168.X.X）作内部地址。
二宽带数据城域网络的设计1．宽带数据城域骨干网的设计图1 广电宽带城城骨干网结构利用广电遍布全城的光纤网络建设成一个覆盖全城的网络。
选择先进的环型十星型网络拓扑结构，如图1。
各个骨干节点配置GSR120XX核心路由器，各节点之间利用冗余光纤线路连结，组成环型城区主干网络。
针对不同的业务需求，采用ATM和吉位以大同两种技术组网，带宽可达到2.5GHZ。
在各骨干节点周围还接有2～3个接八层节点，采用思科catalyst系列交换机作接入设备，接人端口为以太同接口。
全网能够满足多个集团用户的光纤接入，每个用户的接入带宽可达10/100MHZ。
从营运的可用性、电信级可靠性要求出发，对于单位用户的网络接入，采用ATM方式和千兆以太同为主；对于家庭用户，为了满足经济性要求，采用 Cable Modem方式接入。
2．中心机房局域网设计网管中心的局域网是网络管理、宽带多媒体（Internet）服务、专线接入、应用开发平台的核心。
（1）互联子系统：提供与各个节点的专线互联，与骨干节点的千兆位路由交换机互联的功能。
在网络互联子系统中，需提供核心路由交换设备（具有路由和 ATM、千兆功能的交换机）与CATV 光纤网络互联，主要应用的互联方式：一是通过路由交换设备与CATV光纤网络的SDH设备相连，提供155 Mb／s、622 Mb／S等不同的速率，应用 IP over SDH的技术达到网络的联接，这是与省广电SDH骨干网络连接的接日；二是通过路由交换设备提供的ATM交换模块与CATV光纤网络的SDH设备相连，同样可以提供多种155 Mb／s、622 Mb／s或更高的速率，所采用的技术为ATM over SDH，满足金融、证券和特殊行业的网络业务要求；三是通过路由交换设备与CATV网络的光纤直接相连，可以在一定程度上减少网络的投资，系统主要应用此种IP over Optical技术为大部分企业提供服务；四是应用路由交换设备直接与CATV光纤网络上的DWDM设备相连，采用的技术为 IP over DWDM，这种技术是未来提升主干网络容量的重要方式。
各个局域网交换机互联采用以大网交换技术和 IP QoS技术，提供高带宽和服务保证。
在认证计费服务器和用户管理／VPN／数据库服务器之间采用高可用（HA）技术和磁盘阵列技术，提高系统设备的可靠与安全。
（2）管理子系统：提供网络及系统管理、用户计费认证管理、用户数据库管理、系统网络管理、设备管理、安全管理等功能。
计费服务器主要是对用户上网的时长及访问有偿信息量进行统计；用户数据库服务器对用户的身份进行检测；网络设备管理服务器主要针对网络中经常出现的问题进行管理，包括：故障管理、配置管理、性能管理、安全管理、计费管理。
针对CATV网络中的Cable Modem、光收机、光发机、光放大器、SDH设备、DWDM等相关设备，均有成套的软件进行全面的管理，它们需符合 SNMP 的协议。
在网络管理子系统中，通过第第二层防火墙进行隔离，使得网络管理子系统中的主机变得更加安全。
并且采用HA的技术达到计费系统及用户、数据库系统的应用相互的切换及备份。
此外，利用数据库服务器外接的磁带机达到文件系统、数据库、网管信息及操作系统的备份功能，使网络管理子系统内部的各台主机有更高的安全等级。
在管理子系统中的安全管理是极为重要的。
安全管理服务器主要作为网络中安全隐患的查询及网络中安全漏洞的分析，为了使当地CATV网络具有一定的安全性能，通过安全检测软件对网络的运行进行监控，可以实时检测网络中出现的一切可疑的隐患，并从网络层、操作系统层、应用层等各个层面对网络进行分析探测。
实时监控结点的人口处，确保在危险发生时保护网络免受黑客攻击。
内置的强大的黑客特征库保护接入网和内部网的安全；网络维护工作站主要对网络运行过程中经常出现的一些问题维护和解决。
（3）Internet接入子系统：广电宽带网络接入Internet可采用以下途径：一是通过已连通的广电骨干网，提供155 Mb／s以上的速率，在广电网络还未开通的地区，可以通过中国吉通、中国网通、或中国联通公司2MHZ专线。
同时，通过思科PIX防火墙实现网络安全，防止非法用户的侵入。
（4）Interne 服务子系统：服务器提供本地CATV网络对外信息的发布系统，其他地区的网络用户可以通过服务器对本网络进行访问；E－mail服务器可对本地县用户相关邮件的寄存与转发；DNS服务器可对本地县网络与其他网络域名解析，使本地的用户可以访问其他相应地县CATV网络或Internet的相关站点； DHCP服务器提供应用Cable Modem用户 IP地址的分配，由DHCP 服务器分配给用户一个网络内部IP或合法的IP地址，提供用户的上网访问及与网络中数据的传送；DB服务器及应用服务器主要提供一些网络上相关的应用，如股票查询、网上购物、文化教育、网络游戏、网上金曲、人才交流、法律咨询、航班／火车票等业务查询及多种电信的增值业务；VPN服务器主要完成企业之间或企业和个人之间，为了建立VPN／VPDN通路而建立的一个网络中的认证服务器，提供企业或个人账户的认证和相应的VPN／VPDN的计费功能。

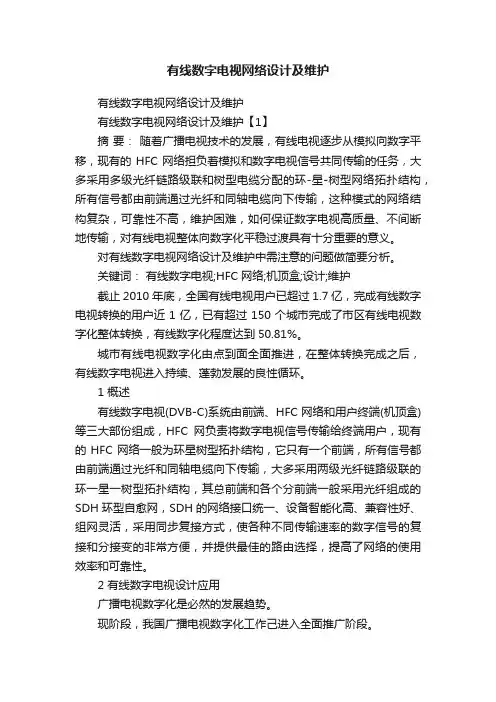

有线数字电视网络设计及维护
有线数字电视网络设计及维护有线数字电视网络设计及维护有线数字电视网络设计及维护【1】摘要：随着广播电视技术的发展，有线电视逐步从模拟向数字平移，现有的HFC网络担负着模拟和数字电视信号共同传输的任务，大多采用多级光纤链路级联和树型电缆分配的环-星-树型网络拓扑结构，所有信号都由前端通过光纤和同轴电缆向下传输，这种模式的网络结构复杂，可靠性不高，维护困难，如何保证数字电视高质量、不间断地传输，对有线电视整体向数字化平稳过渡具有十分重要的意义。
对有线数字电视网络设计及维护中需注意的问题做简要分析。
关键词：有线数字电视;HFC网络;机顶盒;设计;维护截止2010年底，全国有线电视用户已超过1.7亿，完成有线数字电视转换的用户近1亿，已有超过150个城市完成了市区有线电视数字化整体转换，有线数字化程度达到50.81%。
城市有线电视数字化由点到面全面推进，在整体转换完成之后，有线数字电视进入持续、蓬勃发展的良性循环。
1 概述有线数字电视(DVB-C)系统由前端、HFC网络和用户终端(机顶盒)等三大部份组成，HFC网负责将数字电视信号传输给终端用户，现有的HFC网络一般为环星树型拓扑结构，它只有一个前端，所有信号都由前端通过光纤和同轴电缆向下传输，大多采用两级光纤链路级联的环一星一树型拓扑结构，其总前端和各个分前端一般采用光纤组成的SDH环型自愈网，SDH的网络接口统一、设备智能化高、兼容性好、组网灵活，采用同步复接方式，使各种不同传输速率的数字信号的复接和分接变的非常方便，并提供最佳的路由选择，提高了网络的使用效率和可靠性。
2 有线数字电视设计应用广播电视数字化是必然的发展趋势。
现阶段，我国广播电视数字化工作己进入全面推广阶段。
如今，各县级以上广播电视局都有了自己的HFC有线电视网络,全国各地的HFC有线电视网络已经通过光缆干线、微波干线、卫星线路实现互联，形成了一个覆盖全国的全方位、多功能的巨型广播电视网络。
有线电视网络设计方案
有线电视网络设计方案有线电视网络设计方案一、背景和目标随着科技的快速发展，有线电视网络在市场上的应用越来越广泛，为了提供更好的用户体验和增加竞争力，需要建立一个高效、稳定的有线电视网络。
本方案的目标是设计一个满足用户需求、高可用性和易维护的有线电视网络。
二、方案设计1.网络拓扑结构设计一个星型网络拓扑结构，其中有一台核心交换机连接所有的终端设备。
每个终端设备连接到核心交换机的一个端口上，以保证高速、稳定和高效的数据传输。
2.网络设备选择选择性能强大、稳定可靠的网络设备，例如Cisco Catalyst系列交换机。
根据需要，配置不同型号的交换机以满足不同的用户量需求。
3.网络安全实施网络安全策略，包括访问控制列表（ACL）、端口安全、用户认证等措施，保护网络免受外部入侵和攻击。
4.网络管理使用网络管理系统（NMS）对网络进行监控和管理，实时监测网络设备的运行状态和性能指标，及时发现和解决问题。
5.IP地址规划设计合理的IP地址规划方案，确保每个终端设备都能正常获取到IP地址，避免地址冲突和资源浪费。
6.质量控制对有线电视网络进行质量控制，包括带宽管理、服务质量（QoS）的实施，以提供稳定、高质量的视听体验。
7.设备维护与更新定期检查和维护网络设备，及时处理故障和问题。
根据需要，升级网络设备的软件和硬件以提升性能和功能。
三、预期效果通过实施上述方案，可以达到以下效果：1. 提供高速、稳定和可靠的有线电视网络服务，满足用户需求。
2. 提高有线电视网络的容量和性能，以应对用户量的增长和数据传输的要求。
3. 实施网络安全措施，保护网络免受恶意攻击和入侵。
4. 提高网络管理效率，及时发现和解决问题，减少网络故障和停机的时间。
5. 为今后的发展和升级提供基础和保障。
这是一个初步的有线电视网络设计方案，可以根据实际业务需求和资源条件进行调整和优化。
通过科学的设计和合理的实施，能够为用户提供更好的有线电视网络体验，并提高运营商的竞争力。
有线电视网络设计
二、网络设备指标介绍
（4）EOC设备状态
颜色
LED灯 Power 绿
状态
不亮 常亮 不亮
说明
电源没有开启 电源正常 Ethernet口处于未连接状态 Ethernet口有数据收发 Ethernet口处于连接非通讯状态 开机时系统自检灯
Ethernet
绿
闪亮 亮
System
绿 不亮
Cable处于未连接状态 Cable有数据收发 Cable处于连接非通讯状态
二、网络设备指标介绍
（2）种类 —双向放大器（适用于CMTS系统）
—EOC放大器（适用于EPON+EOC系统）
二、分支器除了分支端外还有直通端，注意直通插入损耗，分支损耗越大，插损越小。 分配器：二分配204、三分配306、4分配408、6分配610、12分配 反射损耗： ≥16（低于550MHz）
2、光分路器
对光功率进行分配，类实于分配器。 分为单窗口1310nm，双窗口1310nm/1550nm,三窗口1310nm/1490nm/1550nm，全波段PLC —现在常用的单窗口1310nm的4分路、5分路、6分路、8分路，用于电视信号的传输。 —采用三窗口1310nm/1490nm/1550nm的4分路、全波段PLC的8分路、16分路、32分路， 用于EPON。
Ω
dB dB
-10log(反射功率/入射功率)
二、网络设备指标介绍
4、1310光发射机
(1)指标
序号 1 项目 输出光功率 单位 mW 指标 2-20 备注
2 3 4
5 6 7
频率范围 射频输入电平 载噪比（CNR）
载波组合三次差拍比（C/CTB) 载波组合二次差拍比（C/CSO) 反射损耗
有线电视网络设计方案
有线电视网络设计方案1. 引言有线电视网络是指通过电缆、光纤等传输介质，将电视信号传输到用户家庭的网络系统。
它不仅可以提供高质量的电视节目，还可以传输互联网数据和电话服务。
在本文档中，我们将讨论有线电视网络的设计方案，以确保其稳定性和高效性。
2. 系统架构有线电视网络的基本架构包括三个主要组成部分：头端设备、传输网络和终端设备。
2.1 头端设备头端设备是有线电视网络的核心，主要负责将电视信号编码并传输到传输网络。
头端设备通常由模拟调制器、数字编码器和多路复用器等设备组成。
它们将电视信号转换为数字信号，并使用多路复用技术将多个信号合并为一个信号流。
2.2 传输网络传输网络负责将头端设备传输的信号传送到用户家庭。
根据网络规模和需求，传输网络可以采用同轴电缆、光纤或混合传输介质。
传输网络还需要考虑信号质量和传输距离等因素。
2.3 终端设备终端设备是用户家庭中接收和解码电视信号的设备。
常见的终端设备包括有线电视接收机、机顶盒和电视机。
终端设备还可以提供互联网接入和电话服务。
3. 网络拓扑有线电视网络的网络拓扑可以采用多种形式，常见的拓扑结构包括星型拓扑、总线拓扑和环形拓扑。
3.1 星型拓扑星型拓扑是最常见且最简单的拓扑结构。
在星型拓扑中，每个终端设备都通过独立的电缆与头端设备相连接。
这种拓扑结构易于管理和维护，信号传输稳定可靠。
3.2 总线拓扑总线拓扑是将多个终端设备连接到同一根传输线的拓扑结构。
总线拓扑结构成本较低，但信号传输容易受到干扰，而且当某个终端设备故障时，所有终端设备都会受到影响。
3.3 环形拓扑环形拓扑是将终端设备连接成环形的拓扑结构。
环形拓扑结构相对于总线拓扑结构来说，具有更好的信号传输可靠性，但在拓展性和管理上存在一定的问题。
4. 信号传输和编码在有线电视网络中，信号传输和编码是保证信号质量的重要环节。
4.1 信号传输信号传输过程中需要考虑传输介质的选择和信号衰减的问题。
传输介质可以根据需求选择同轴电缆、光纤等。
有线电视宽带数据网络的设计与管理_New
有线电视宽带数据网络的设计与管理有线电视宽带数据网络的设计与管理(上)2003-08-04 世界宽带网络作者：刘定林四川九州电子科技股份有限公司副总工程师关键词：宽带数据网络设计与管理Internet的飞速发展极大地推动了信息技术的现代化。
数字技术正在取代原有的模拟技术，数字化使得网络的互联互通成为可能。
有线电视网因其独特的网络优势将成为多媒体通信、开展综合业务，最终实现在同一网上实现话音、数据、模拟／数字视频等多种信息的传输的最佳模式。
中国有线电视网络正向网络化和数字化发展，将广电网络建设成为宽带综合业务信息网的关键是建立定带数据网络。
目前，有线电视宽带的数据业务包括：（1）数字电视节目播出。
（2）传输高速数据广播。
（3）高速互联网的接入：为用户提供Internet服务、网上证券、网上游戏、IP电话、大容量数据信息服务，VOD业务，天气预报，交通数据广播，招聘、招工、房产交易。
出租、买卖及其它商品交易等信息。
（4）专用网和专用线路出租：建立政府机关办公自动化数据网，实现电子政务；为大企业、部门（如银行、交通。
公安消防、军工等）提供专线接入、虚拟专线、电路仿真、局域网互联等接人服务；建立交互式远程医疗、远程教学、会议电视、电子商务等，为各行各业提供服务。
（5）实现了智能社区系统：通过HFC网络实现自动抄表、监控系统、小区物业管理等功能。
（6）GIS网络管理功能：在GIS平台下实现网络设备及信道管理系统、加密和计费系统、网络自检、自诊系统。
一宽带数据网络系统的规划和设计原则1．设计总的原则城域宽带数据网络设计总的原则是：安全可靠，技术先进，网络易升级；充分发挥有线电视网络的宽带优势，开发多功能应用。
安全性：包括4个层面，即网络安全（物理层安全、网络结构安全）、操作系统安全、数据安全、应用安全。
在网络安全上分广域网和局域网系统，通过采用防火墙和VPN、VLAN、数据加密、数字签名等技术保证安全性。
可靠性：宽带数据网络可靠性应考虑网络线路的冗余备份、负载分担、路由协议的动态连接、IP地址的动态连接、域名系统的备份配置、设备的高可靠性配置。

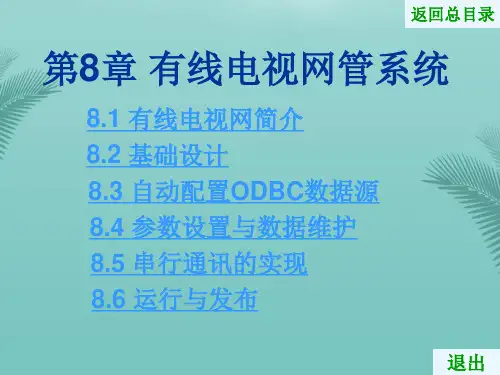

【全版】有线电视网管系统推荐PPT
