离心通风机的安装

离心通风机的安装
风机在运转过程中,通风除尘与气力输送系统发生风量过大或过小的 现象,原因很多,主要有下列各点:
(1)管道系统阻力的实际值与设计值相差过大。 (2)风机由于制造、安装质量可电源电压波动和频率不稳定引起转速变 化,影响风量的变化。 (3 ) 由于管道系统堵塞,使通风系统在使用过程中,经过较长时间,风 量逐渐减小。或者在短时间内,风量突然减少。
第四轮之间的间隙对风机出风量影响很大,安装时应按图 纸进行较正。
安装风机时,进风口管道可直接利用进风口本身的螺栓进行连接,但 输气系统的管道重量不应加在机壳上,应另加支撑。
风机安装完毕后,需用手或杠杆拔动转子,检查是否过紧,过松或碰 撞现象,如无,方可进行试转。
㈡ 在风机启动,停车或运转过程中,如发现不正常现象,应立即进行检 查。
㈢ 定期清除风机及管道内部的粉尘,污垢及水等杂质,并防止锈蚀。 ㈣ 除每次拆修后应更换润滑油外,还应定期更换润滑油。
第四节 离心式通风机的安装与使用 三、离心式通风机的调整
风机安装后,正式运转时可能发生风量过大或风量不足现象,这就需 要分析原因,并对整个通风除尘系统进行必要的调整。
第四节 离心式通风机的安装与使用
二、离心式通风机的使用
㈠ 风机所配的电动机的功率,是指在特定的工作情况下,加上机械损失 与应有储备容量的功率,并非进、出口全开时所需功率。因此,在风机进出口 不加阻力的情况下运转,电机有被烧坏的危险。为安全起见,应在风机进口或 出口加装闸门,在启动电机时将其关闭,以减少启动电流,防止风机烧坏。当 风机达到一定转速后,将闸门慢慢开启,达到规定工作状况为止,并注意电机 电流是否超过额定值。
第四节 离心式通风机的安装与使用 一、离心式通风机的安装
风机在安装前,必须对风机各部分机件进行检查,特别对叶轮主轴和 轴承等主要部件应细致检验。

离心式风机安装工艺标准

离心式风机安装工艺标准

离心式风机安装工艺标准火电工程工艺标准版本№.1 专业标准号Q/GHG-104-20-2001 工艺标准名称离心式风机安装工艺标准工艺质量标准确保工艺流程规范化、质量标准统一化,安装质量优良化序号工艺步骤施工工艺标准图示说明1 施工准备1.1 技术准备1.1.1 编写施工作业指导书按作业指导书编制要求1.1.2提出加工件(垫铁)计划数量准确齐全1.2 施工准备1.2.1 设备清点数量齐全1.2.2 基础复查基础外形尺寸符合图纸要求基础定位尺寸基础标高尺寸地脚螺栓孔及埋件数量尺寸1.2.3 垫铁布置布置合理、放置面凿平1.2.4 设备基础清理无油污、杂物1.2.5 地脚螺栓检查清理无锈蚀、油污、外观损伤叶轮旋转方向、叶符合图纸2.1片弯曲方向2.2 叶片焊缝无裂纹、砂眼、咬边及未焊透2.3 叶轮与轴配合紧密无松动2.4 叶轮晃度轴向不大于2㎜径向2.5 机壳检查无裂纹、法兰面平整、耐磨衬板牢固、平整2.6机壳进出口位置及角度与叶轮一致、符合图纸2.7 检查主轴无弯曲、加工面光洁2.8 调节档板检查无变形、损伤、动作灵活、同步固定牢固3 基础划线基础纵横中心线偏差±10㎜中心线距离偏差±3㎜地脚螺栓偏差±10㎜标高偏差±5㎜4 基架轴承座安装基架与基础纵横中心线偏差±10㎜轴承座标高偏差±5㎜轴承座水平度偏差≤0.1㎜5 风机机壳安装下半部机壳垂直度偏差符合图纸中心及标高偏差法兰面密封涂密封胶、嵌入石棉绳,螺栓紧力一致,螺栓露出长度一致6 转子安装转子标高偏差不大于±10㎜转子中心与基础中心偏差不大于±10㎜转子轴承水平度偏差不大于0.1㎜/m全长不大于0.1㎜转子与轴承座同心度偏差≤5㎜轴承座洼窝检查符合图纸轴承膨胀间隙检查符合图纸轴承推力间隙检查0.3~0.4轴承座油室清理检查清洁、无尘、锈蚀轴承冷却室水压试验严密不漏转子与机壳轴封的径向间隙2~3㎜7 集流器安装集流器与叶轮间装配符合图纸叶轮与外壳间间隙叶轮与机壳之间轴向间隙8 调节档板门安装调节挡板开启及开度开启灵活、开度一致调节挡板固定牢靠调节挡板与机2~3㎜9 电机安装电机轴瓦接触角60°~75°电机轴瓦接触面≥1点/㎝2轴承型号及间隙符合设计电动机磁力中心偏差联轴器中心找正符号验标炉3~10规定见《厂供油箱安装工艺标10 润滑油站安装准》符合《规范》(锅炉篇)炉11 分部试运7.4.1.4条规定。

离心风机安装技术要求

离心风机安装技术要求

离心风机安装技术要求
离心风机是一种广泛应用于工业、建筑、通风、空调等领域的设备。

在安装离心风机时,需要遵循一些技术要求,以确保其正常运行和安全使用。

1. 安装位置:离心风机应安装在通风系统中的合适位置,避免受到外部冷热源的影响,同时要确保通风系统的稳定性。

2. 支撑结构:离心风机的支撑结构应牢固可靠,能够承受风机本身的重量和振动,同时也要注意支撑结构与风机的安装位置和方向的匹配。

3. 连接管道:离心风机与其连接的管道应符合要求,连接处应密封良好,避免漏风现象。

同时,离心风机与排风管道的连接处应设置止回阀,防止空气逆流。

4. 电气设备:离心风机的电气设备应符合相关标准要求,电气接线应牢固可靠。

在安装时,应将电气设备与风机机体有效隔离,避免短路和漏电现象。

5. 操作维护:离心风机的操作和维护应按照说明书进行,定期进行保养和检查,确保其正常运行和安全使用。

总之,在安装离心风机时,应严格遵循上述技术要求,确保其安装质量和安全性,从而保证离心风机的正常运行和长期使用。

- 1 -。

4-72离心通风机外形图及安装尺寸

4-72离心通风机外形图及安装尺寸

4-72离心通风机外形图及安装尺寸No.2.8A~6A离心通风机外形图
No.2.8A~6A离心通风机安装尺寸表
No.6C~12C离心通风机外形图
No.6C~8C离心通风机(结构紧凑型)安装尺寸表
注:(1)4-72No.6C风机出口180℃配Y132S-4-5.5kW及以上电机不采用此结构,配防爆电机时不采用此结构。

(2)4-72No.6C风机出口0℃配Y160M-4-11kW及以上电机不采用此结构,配YB112M-4
4kW及以上防爆电机时不采用此结构。

(3)4-72No.6C风机出口90℃配Y160M-4-11kW及以上电机不采用此结构,配YB132S-4
5.5kW及以上防爆电机时不采用此结构。

(4)4-72No.7C风机出口180℃配Y160M-4-11kW及以上电机不采用此结构,配YB32S-4
5.5kW及以上防爆电机时不采用此结构。

(5)4-72No.7C风机出口90℃、0℃配Y160L-4-15kW及以上电机不采用此结构,配YB160M-4-11kW及以上防爆电机时不采用此结构。

(6)4-72No.8C风机出口180℃配Y160L-4-15kW及以上电机不采用此结构,配YB132S-4
5.5kW及以上防爆电机时不采用此结构。

(7)4-72No.8C风机出口90℃、0℃配Y160L-4-15kW及以上电机不采用此结构,配YB160M-4-11kW及以上防爆电机时不采用此结构。

No.6C~12C离心通风机(结构标准型)安装尺寸图
No.16B、No.20B离心通风机外形图
No.16B、No.20B离心通风机安装尺寸表。

离心风机安装尺寸标准

离心风机安装尺寸标准

离心风机安装尺寸标准一、风机型号与规格首先,需要根据所需风量、风压、使用环境等要求选择合适的风机型号和规格。

不同型号的风机具有不同的叶轮直径、转速、进出口尺寸等参数,需确保所选择的风机能够满足实际需求。

二、风机叶轮直径和转速叶轮直径和转速是离心风机的重要参数,直接影响风机的风量、风压、噪声等性能。

根据所需风量和风压,选择具有适当叶轮直径和转速的风机,以确保风机能够提供足够的空气动力。

三、风机进出口尺寸离心风机的进出口尺寸对风机的风量、风压等性能有影响。

在安装风机时,需确保风机的进出口与周围环境相匹配,避免出现瓶颈或过度消耗能量的情况。

四、风机基础尺寸和重量离心风机需要安装在稳固的基础上,以避免振动和噪音。

根据所选择的风机型号和规格,需要制定适当的基础尺寸和重量,以确保风机安装稳固。

五、风机安装高度和仰角离心风机的安装高度和仰角对风机的性能有影响。

在安装过程中,需确保风机的高度和仰角符合设计要求,以优化风机的空气动力学性能。

六、风机支架和底座尺寸离心风机的支架和底座是支撑风机的重要结构。

根据所选择的风机型号和规格,需要设计适当的支架和底座尺寸,以确保风机安装稳固且便于维护。

七、风机控制箱位置和尺寸离心风机的控制箱是用于控制风机启停、调速等功能的重要设备。

在安装过程中,需确保控制箱的位置和尺寸符合设计要求,以便于操作和维护。

八、风管尺寸和连接方式离心风机需要与风管相连接以输送空气。

根据实际需要,需选择适当的风管尺寸和连接方式,以确保空气能够顺畅地流动并减少能量损失。

常见的风管连接方式包括法兰连接、承插连接等。

在选择风管材料时,需要考虑其耐腐蚀性、耐高温性能等因素。

九、风机的电气要求离心风机需要接入合适的电源以驱动其运转。

根据所选择的风机型号和规格,需要提供合适的电气要求,如电压、电流、功率等参数,以确保风机能够正常运行并不出现安全隐患。

同时,在安装过程中需要注意电气线路的铺设和保护。

十、风机调试和维护要求完成离心风机的安装后需要进行调试和维护以确保其正常运行。

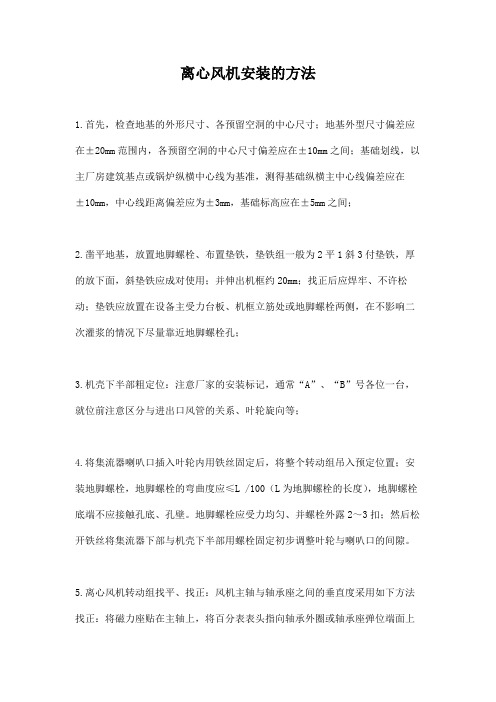

离心风机安装的方法

离心风机安装的方法

离心风机安装的方法1.首先,检查地基的外形尺寸、各预留空洞的中心尺寸;地基外型尺寸偏差应在±20mm范围内,各预留空洞的中心尺寸偏差应在±10mm之间;基础划线,以主厂房建筑基点或锅炉纵横中心线为基准,测得基础纵横主中心线偏差应在±10mm,中心线距离偏差应为±3mm,基础标高应在±5mm之间;2.凿平地基,放置地脚螺栓、布置垫铁,垫铁组一般为2平1斜3付垫铁,厚的放下面,斜垫铁应成对使用;并伸出机框约20mm;找正后应焊牢、不许松动;垫铁应放置在设备主受力台板、机框立筋处或地脚螺栓两侧,在不影响二次灌浆的情况下尽量靠近地脚螺栓孔;3.机壳下半部粗定位:注意厂家的安装标记,通常“A”、“B”号各位一台,就位前注意区分与进出口风管的关系、叶轮旋向等;4.将集流器喇叭口插入叶轮内用铁丝固定后,将整个转动组吊入预定位置;安装地脚螺栓,地脚螺栓的弯曲度应≤L /100(L为地脚螺栓的长度),地脚螺栓底端不应接触孔底、孔壁。

地脚螺栓应受力均匀、并螺栓外露2~3扣;然后松开铁丝将集流器下部与机壳下半部用螺栓固定初步调整叶轮与喇叭口的间隙。

5.离心风机转动组找平、找正:风机主轴与轴承座之间的垂直度采用如下方法找正:将磁力座贴在主轴上,将百分表表头指向轴承外圈或轴承座弹位端面上(既上端盖加工面上);此时旋转主轴一周以上其表针读数不大于0.15mm即可,此读数值为该轴承座与主轴的垂直情况。

6.电动机找平、找正:调整风机与电机主轴同轴度(既联轴器找平找正)。

用三块百分表找正,轴向两块、径向一块;每盘动轴90度,记录数据,测量其上下左右的读数,调整同轴度,使其误差≤0.05mm;且两靠背轮之间应有10mm间隙。

找正后,复查轴中心高度等部分数据,做好记录。

7.在风机找正后,进行机壳上半部扣盖、集流器与机壳安装就位,两机壳之间应垫石棉绳;拧紧连接螺栓,四边螺栓应受力均匀;以叶轮为基准,再次调整叶轮与喇叭口的间隙。

离心式风机安装施工工艺标准

离心式风机安装施工工艺标准1.主题内容与适用范围本标准规定了风机的施工程序、施工方法、技术要求和检验方法。

本标准适用于风机系统的安装及验收。

2.引用标准《压缩机、风机、泵安装工程施工及验收规范》GB50275-98;《机械设备安装工程施工及验收通用规范》GB50231-98。

3.施工程序如下图所示:基础验收→垫铁布置→设备开箱→增速箱安装→风机安装→电动机安装→机组灌浆→油循环→试运转3.1基础验收3.1.1风机在安装前应按下表(表1)的允许偏差对风机机组基础位置和几何尺寸进行复检,并做好验收资料或记录。

表1 风机机组基础尺寸和位置的允许偏差项目允许偏差(mm)坐标位置±20不同平面的标高 -20中心位置±10预留地脚螺栓孔深度﹢20孔壁铅垂度每米 103.1.2检查并清除干净风机机组基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等;预埋地脚螺栓的螺纹和螺母应保护完好;放置垫铁部位的表面应凿平。

3. 2垫铁布置3.2.1对垫铁面积的要求,每一组垫铁组的面积,应根据风机负荷来计算:A≥C(Q1+Q2)×104/R式中A——垫铁面积(mm2);Q1——因风机等的重量加在该垫铁组上的负荷(N);Q2——因地脚螺栓拧紧所分布在该垫铁组上的压力(N),可取螺栓的许可抗拉力;R——基础或地坪混凝土的单位面积抗压强度(Mpa),可取混凝土的设计强度;C——安全系数,宜取1.5~3。

3.2.2对垫铁组本身的质量要求,为了使每一垫铁之间、垫铁与设备底座之间接触良好,垫铁接触面的加工精度应达到要求,粗糙度要求应不低于12.5µm。

3.2.3垫铁组的位置和数量应符合下列要求。

每个地脚螺栓旁边至少有一组垫铁;在不影响灌浆的情况下,垫铁组应放在靠近地脚螺栓和底座主要受力部位下方;相邻两垫铁组间的距离宜为500~1000mm。

3.2.4斜垫铁应成对使用,且每一垫铁组只能使用一对斜垫铁。

离心风机安装

(10)、离心通风机A、安装依据风机安装依据设计施工图、设备技术文件、GB50275-1998《压缩机、风机、泵安装工程施工及验收规范》及“本方案机械设备安装通用部分”的要求进行。

B、安装程序施工准备→基础验收复测→设备出库清点→清洗、注油、封闭→垫铁设置→风机就位找正固定→水、油冷却系统试压→试运转→交工。

C、安装要点及要求a、基础验收、复测、划线风机就位前,对设备基础的位置及几何尺寸进行严格的复检验收,允许偏差见下表;设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均清理干净;按施工图中有关建筑物的轴线或边缘线、标高线,划定设备安装基准线。

风机基础允许偏差表b、设备出库清点(a)、设备出库使用汽车起重机及载重汽车进行。

(b)、按设备装箱单清点风机的零件、部件和配套件齐全,核对叶轮、机壳和其它部位的主要安装尺寸,并与设计相符,风机进口和出口的方向(或角度)与设计相符;叶轮旋转方向和定子导流片的导流方向符合设备技术文件的规定。

风机外露部分各加工面无锈蚀,转子的叶轮和轴颈等主要零件、部件的重要部位无碰伤和明显的变形。

整体出厂的风机,进气口和排气口应有盖板遮盖,c、风机清洗(a)、将机壳和轴承箱拆开并清洗转子、轴承箱体和轴承;叶轮直接装在电动机轴上的风机可不拆卸。

(b)、轴承的冷却水管路畅通,并对整个系统进行试压,试验压力符合设备技术文件的规定。

(c)、调节机构清洗洁净,转动灵活。

d、垫铁设置设备基础预留50mm的磨平层,在此高度上加钢板,第一层钢板为平板,平板要求平整,上表面需刨削加工,达到粗糙度为Ra=12.5 m,第二、三层采用斜垫铁,每组垫板不能超过三块,垫板设置在地脚螺栓边上,找平后点焊固定,见“垫板放置及找平”图。

e、风机就位找正、调整及要求(a)、风机安装采用整体吊装法,用汽车起重机将风机吊起,放在基础上就位,通过中心线标记控制设备位置,搬运和吊装时,绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上。

离心风机风量设计标准

离心风机风量设计标准
离心风机的风量设计标准通常是根据具体的使用场景和需求来确定的。

一般来说,风机的风量设计标准会受到以下因素的影响:
1. 使用场景,不同的使用场景对风机的风量需求有所不同。

例如,工业通风系统、暖通空调系统、矿井通风系统等都有各自的风量设计标准。

2. 环境要求,环境温度、湿度、气压等因素都会对风机的风量设计产生影响。

在高温、高湿或高海拔等特殊环境下,风机的设计风量需要进行调整。

3. 设备布局,风机的风量设计还需考虑设备布局、管道阻力、风道长度等因素。

这些因素会影响风机的工作效率和所需风量。

4. 安全因素,在一些特殊场合,如化工厂、实验室等,还需要考虑安全因素,确保风机的风量设计符合相关的安全标准。

5. 法律法规,不同国家或地区对于风机的风量设计标准可能会有所不同,需要遵守当地的法律法规要求。

总的来说,风机的风量设计标准是一个综合考虑多种因素的过程,需要根据具体情况进行合理的设计和调整。

最终的设计标准应该能够满足使用需求,同时保证设备的安全、可靠运行。

离心式风机安装基础

离心式风机安装基础
离心式风机的安装基础主要包括以下几个方面:
1. 地基:风机安装时需要先建造一个混凝土地基,一般要求地基面积大于风机外壳面积。

地基的厚度、深度和尺寸需要根据风机的型号和尺寸来确定。

2. 基础螺栓:在地基上安装钢制基础螺栓,通常需要使用锚固膏固定。

基础螺栓的数量和位置需要严格按照风机的安装要求进行布置。

3. 底座支撑:在基础螺栓上安装风机底座和底座支撑。

底座支撑要求水平度高,一般需要进行精确测量和调整。

4. 顶部支撑: 在风机顶部安装支撑架或吊挂装置,以保证风机安装后的稳定性。

支撑架或吊挂装置的位置和数量需要根据风机的重量和尺寸来确定。

5. 接线盒和电缆:安装好底座和顶部支撑后,需要连接相应的电缆和接线盒,以保证风机能够正常工作。

电缆和接线盒的尺寸和规格需要根据风机的功率和电压来确定。

在安装离心式风机时,需要严格按照风机的安装要求和操作手册进行操作,确保安装过程中不发生任何安全事故。

应该选择靠谱的厂家或服务商,确保安全。
