电加热蒸汽发生器资料讲解
电加热蒸汽发生器
1、用电能作为能源，无噪音、100%无污染、无公害，是绿色环保产品2、小型锅炉(30-200kg)炉体电控一体,便于安装和配接；大型锅炉（500kg以上）炉体与电控分体，杜绝电气控制部分受炉体的高温影响，保证电控器件的稳定运行。
3、采用先进的技术和生产工艺，热效率达97%。
4、采用先进的电脑锅炉控制器，具有性能可靠、自动化程度高、使用方便等优点。
5、使用优质的电器元件，确保产品的使用寿命。
电蒸汽锅炉的优点1、安全性:①漏电保护：当锅炉发生漏电时，通过漏电断路器及时切断电源，确保人身安全。
②缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。
③接地保护：当锅炉外壳带电时，通过接地线把漏电流导入大地，从而确保人身安全。
通常保护接地线应与大地之间作良好的金属联接，常用深埋在地下的角铁、钢管做接地体，接地电阻不得大于4Ω。
④蒸汽超压保护：当锅炉蒸汽压力超过设定的上限压力时，安全阀启动，释放出蒸汽使压力降低。
⑤过流保护：当锅炉超负荷（电压过高）工作时，漏电断路器自动断开。
⑥电源保护:借助先进的电子线路检测到过电压、欠电压、断相等故障状态后，进行可靠的断电保护。
2、方便性:①电源引入电控箱后，一键操作，锅炉便进入（或脱离）全自动运行状态。
②锅炉内水量减少，控制系统自动通过补水泵把水从水箱补充到锅炉内。
3、合理性:为合理有效的使用电能，特别将加热功率分为数段，并由控制器自动循环投入（切断）用户根据实际需要确定好加热功率后，只需合上相应漏电断路器（或按下相应的投切开关）即可。
加热管的分段循环投切，降低了锅炉在运行中对电网的冲击。
4、可靠性:①锅炉本体使用氩弧焊打底，手工焊盖面，经过X射线探伤的严格检查。
②锅炉使用钢材，严格按制造标准选用。
③锅炉使用配件，均选用国内外优质产品，并经试炉检验，保证了锅炉的长期正常运行。

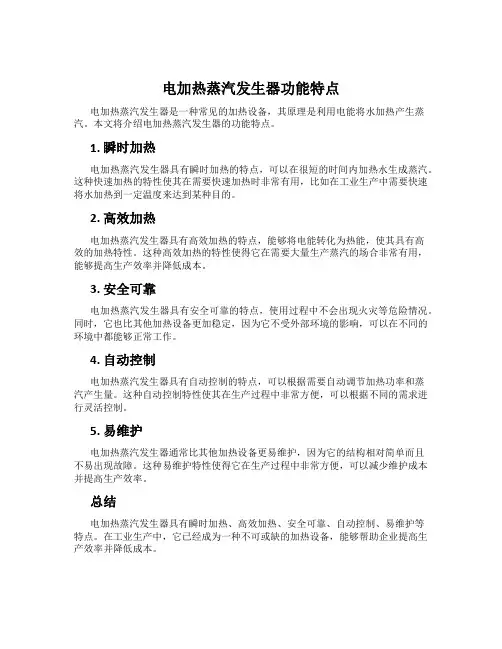

电加热蒸汽发生器功能特点
电加热蒸汽发生器功能特点
电加热蒸汽发生器是一种常见的加热设备，其原理是利用电能将水加热产生蒸汽。
本文将介绍电加热蒸汽发生器的功能特点。
1. 瞬时加热
电加热蒸汽发生器具有瞬时加热的特点，可以在很短的时间内加热水生成蒸汽。
这种快速加热的特性使其在需要快速加热时非常有用，比如在工业生产中需要快速将水加热到一定温度来达到某种目的。
2. 高效加热
电加热蒸汽发生器具有高效加热的特点，能够将电能转化为热能，使其具有高
效的加热特性。
这种高效加热的特性使得它在需要大量生产蒸汽的场合非常有用，能够提高生产效率并降低成本。
3. 安全可靠
电加热蒸汽发生器具有安全可靠的特点，使用过程中不会出现火灾等危险情况。
同时，它也比其他加热设备更加稳定，因为它不受外部环境的影响，可以在不同的环境中都能够正常工作。
4. 自动控制
电加热蒸汽发生器具有自动控制的特点，可以根据需要自动调节加热功率和蒸
汽产生量。
这种自动控制特性使其在生产过程中非常方便，可以根据不同的需求进行灵活控制。
5. 易维护
电加热蒸汽发生器通常比其他加热设备更易维护，因为它的结构相对简单而且
不易出现故障。
这种易维护特性使得它在生产过程中非常方便，可以减少维护成本并提高生产效率。
总结
电加热蒸汽发生器具有瞬时加热、高效加热、安全可靠、自动控制、易维护等
特点。
在工业生产中，它已经成为一种不可或缺的加热设备，能够帮助企业提高生产效率并降低成本。
电蒸汽发生器工作原理
电蒸汽发生器工作原理
电蒸汽发生器是利用电能将水加热转化为高温蒸汽的设备。
其工作原理主要包括以下几个步骤：
1. 电阻加热：电蒸汽发生器内装有电阻加热器，当电能通过电阻加热器时，电阻会产生热量。
电蒸汽发生器将电能转化为热能进行加热。
2. 水加热：电蒸汽发生器内装有一定量的水，当电阻加热器产生的热量通过传热方式传递给水时，水温逐渐升高。
3. 锅炉蒸发：当水温升至一定程度时，水分子的平均动能达到饱和汽态的要求，部分水分子开始蒸发形成蒸汽。
4. 产生压力：蒸汽在电蒸汽发生器内积聚并逐渐增多，形成一定的压力。
压力随着蒸汽量的增加而增加。
5. 输出蒸汽：当电蒸汽发生器内的蒸汽达到一定的压力和温度要求时，蒸汽通过出口管道输出到外部，供应给相应的工艺或设备使用。
总体来说，电蒸汽发生器通过电阻加热将水加热转化为蒸汽，并输出到外部，实现对水的加热和蒸汽的产生。

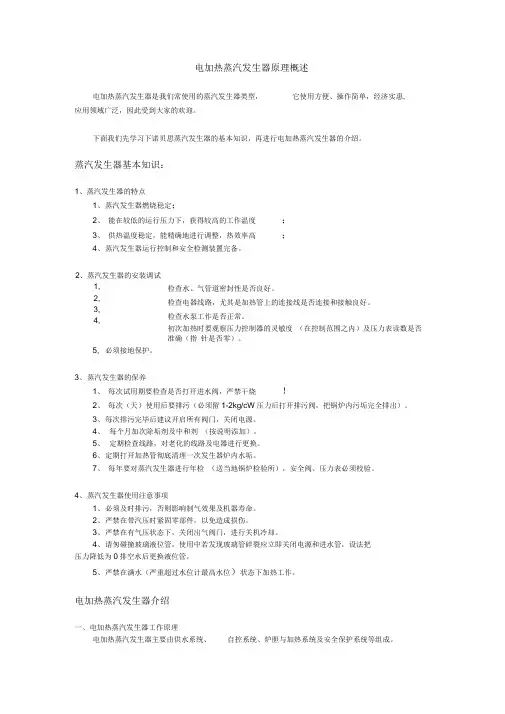

电加热蒸汽发生器原理概述
电加热蒸汽发生器原理概述电加热蒸汽发生器是我们常使用的蒸汽发生器类型，它使用方便、操作简单，经济实惠,应用领域广泛，因此受到大家的欢迎。
下面我们先学习下诺贝思蒸汽发生器的基本知识，再进行电加热蒸汽发生器的介绍。
蒸汽发生器基本知识：1、蒸汽发生器的特点1、 蒸汽发生器燃烧稳定；2、 能在较低的运行压力下，获得较高的工作温度； 3、 供热温度稳定，能精确地进行调整，热效率高；4、 蒸汽发生器运行控制和安全检测装置完备。
检查水、气管道密封性是否良好。
检查电器线路，尤其是加热管上的连接线是否连接和接触良好。
检查水泵工作是否正常。
初次加热时要观察压力控制器的灵敏度 （在控制范围之内）及压力表读数是否准确（指 针是否零）。
5, 必须接地保护。
3、 蒸汽发生器的保养1、 每次试用期要检查是否打开进水阀，严禁干烧！ 2、 每次（天）使用后要排污（必须留1-2kg/cW 压力后打开排污阀，把锅炉内污垢完全排出）。
3、 每次排污完毕后建议开启所有阀门，关闭电源。
4、 每个月加次除垢剂及中和剂 （按说明添加）。
5、 定期检查线路，对老化的线路及电器进行更换。
6、 定期打开加热管彻底清理一次发生器炉内水垢。
7、 每年要对蒸汽发生器进行年检 （送当地锅炉检验所），安全阀、压力表必须校验。
4、 蒸汽发生器使用注意事项1、 必须及时排污，否则影响制气效果及机器寿命。
2、 严禁在带汽压时紧固零部件，以免造成损伤。
3、 严禁在有气压状态下，关闭出气阀门，进行关机冷却。
4、 请匆碰撞玻璃液位管，使用中若发现玻璃管碎裂应立即关闭电源和进水管，设法把压力降低为0排空水后更换液位管。
5、 严禁在满水（严重超过水位计最高水位）状态下加热工作。
电加热蒸汽发生器介绍一、电加热蒸汽发生器工作原理电加热蒸汽发生器主要由供水系统、 自控系统、炉胆与加热系统及安全保护系统等组成。
2、蒸汽发生器的安装调试1, 2, 3, 4,它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。

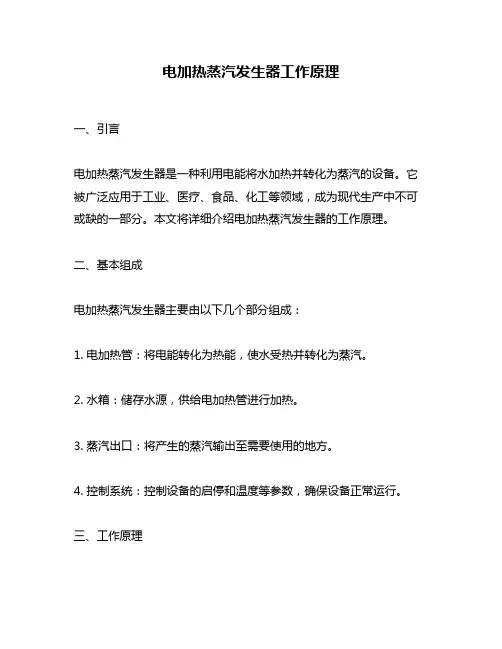

电加热蒸汽发生器工作原理
电加热蒸汽发生器工作原理一、引言电加热蒸汽发生器是一种利用电能将水加热并转化为蒸汽的设备。
它被广泛应用于工业、医疗、食品、化工等领域，成为现代生产中不可或缺的一部分。
本文将详细介绍电加热蒸汽发生器的工作原理。
二、基本组成电加热蒸汽发生器主要由以下几个部分组成：1. 电加热管：将电能转化为热能，使水受热并转化为蒸汽。
2. 水箱：储存水源，供给电加热管进行加热。
3. 蒸汽出口：将产生的蒸汽输出至需要使用的地方。
4. 控制系统：控制设备的启停和温度等参数，确保设备正常运行。
三、工作原理1. 加热过程当电源接通时，电加热管开始发挥作用，将其表面温度升高，并传递给水箱内的水。
随着时间的推移，水受到足够的加热后开始沸腾，并逐渐转化为蒸汽。
此时，控制系统会根据预设参数自动调节电加热管的功率，以确保水的温度和蒸汽的产生量符合要求。
2. 输出蒸汽当水转化为蒸汽后，它会通过蒸汽出口输出至需要使用的地方。
在输出过程中，由于蒸汽具有高温高压的特性，需要设立安全阀门和排气装置，以保障设备和人员的安全。
3. 控制系统控制系统是电加热蒸汽发生器中非常重要的一部分。
它可以监测水箱内水温、蒸汽产生量等参数，并根据预设条件自动调节电加热管功率。
同时，控制系统还可以实现设备的启停、故障报警等功能。
四、优缺点1. 优点(1) 速度快：电加热蒸汽发生器具有快速升温、快速产生蒸汽的特点，可以满足现代工业对快速高效生产的需求。
(2) 清洁环保：电加热不会产生废气废水等污染物，符合环保要求。
(3) 稳定性好：电加热管功率可以根据需要进行调节，使得设备运行更加稳定可靠。
2. 缺点(1) 能耗高：电加热蒸汽发生器的能耗较高，需要消耗大量的电能。
(2) 安全隐患：由于蒸汽具有高温高压的特性，设备使用时需要注意安全问题。
五、应用领域电加热蒸汽发生器被广泛应用于以下领域：1. 医疗：医院中常用于消毒、灭菌等方面。
2. 食品：食品加工中常用于蒸煮、杀菌等方面。
电加热蒸汽发生器结构
电加热蒸汽发生器结构
电加热蒸汽发生器是一种通过电加热将水转化为蒸汽的设备。
它主要由以下几个主要部分组成：
1. 蒸汽发生器本体：通常是一个密封的金属容器，内部有蒸汽生成室和加热装置。
这个容器通常是由耐高温、耐压的材料，如不锈钢制成，以确保安全和可靠性。
2. 加热装置：用电能将水加热至汽化温度的装置。
通常采用的是电阻加热器，将电能转化为热能，使水在发生器中沸腾产生蒸汽。
3. 水进出口：用于将水引入和排出蒸汽发生器的管道。
通常在设备的底部或侧面设置。
4. 蒸汽出口：用于将产生的蒸汽导出发生器的管道。
通常位于设备的顶部。
5. 控制系统：用于监测和控制蒸汽发生器的运行。
包括温度传感器、压力传感器、电路控制板等。
控制系统可以自动调节加热功率和水位以确保发生器的稳定运行和安全性。
此外，电加热蒸汽发生器还可能配备一些其他的辅助设备，如水位控制器、安全阀、疏水阀等，以确保蒸汽发生器的安全和高效运行。
全自动电加热蒸汽发生器设备工艺原理
全自动电加热蒸汽发生器设备工艺原理一、设备介绍全自动电加热蒸汽发生器设备是一种高端的新型设备，它是利用电能将水加热到一定的温度，产生蒸汽来满足各种工业领域的蒸汽需求。
该设备采用全自动控制系统，能够实现自动控制水位、压力和温度等参数，保证了该设备的安全和稳定性，也极大地提高了生产效率。
二、工艺原理该设备的工艺原理主要分为电加热、水循环和蒸汽发生三个环节。
2.1. 电加热该设备采用电阻加热方式，将电能转化为热能，加热水箱中的水。
在加热时，水箱内的水被加热，水分子呈高速运动，热量传递到水箱中的水，使水温逐渐升高。
2.2. 水循环在加热过程中，通过水管将水从水箱中输送出来，通过水循环泵将水再次输送回水箱中，使水始终处于循环状态。
在水循环过程中，该设备实现了根据需求自动补给水的功能，保证了水位的稳定。
2.3. 蒸汽发生当水温升到一定程度时，水分子开始蒸发，产生蒸汽。
在这一过程中，水箱中的水始终被不断加热，水中水分子逐渐离开水面进入蒸汽室，逐渐形成高温高压蒸汽。
蒸汽通过蒸汽相应管道，输送到需要使用蒸汽的地方。
三、设备特点该设备不仅具有高效率和低耗能的特点，而且是一款智能化程度较高的设备，具有以下特点：3.1. 自动控制该设备采用全自动控制系统，能够精确地控制水位、压力和温度等参数，保证了该设备的安全和稳定性。
3.2. 高效节能该设备采用电加热方式，并配有独立水循环泵，使设备耗能更低，能够高效节能，满足现代环保要求。
3.3. 大色界面显示该设备驱动面板具有直觉性，指示可靠，方便使用，使操作者能够直观地了解设备的运行情况。
四、适用范围1.适用于各种生产制造行业，如食品、化工、制药、纺织、印染、造纸、制鞋等。
2.适用于热水供应设备领域，如大型酒店、宾馆、医院、学校、居民小区、工地等。
五、保养维护为了提高设备使用寿命和性能，采用全自动电加热蒸汽发生器设备需要进行正确的保养和维护。
主要包括：1.定期清洗水箱和管道，确保水箱干净，水管畅通。
电加热蒸汽发生器使用说明书
电加热蒸汽发生器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1电加热蒸汽发生器使用说明书一、结构简介蒸汽发生器是一种单锅筒式电加热蒸汽发生器，在锅筒内布置了加热管，经改进后外接水位电极控制,外部用保温材料保温后，再用钢板喷漆的外壳罩住，外观整洁而又漂亮。
用户购回，接上电源和水源后即可使用。
蒸汽发生器设有可靠的水位控制、压力控制等连锁控制装置。
加热管设置在炉体的下部，蒸汽发生器可完全吸收电能，蒸汽发生器环保节能，结构紧凑合理。
按TSG G0001-2012《锅炉安全技术监察规程》（1）条对不适用锅炉的定义，设计正常水位水容积小于30L的蒸汽蒸汽发生器，不属于《锅炉压力容器制造监督管理办法》规定的产品安全性能强制监督检验的范畴，所以可免去地方监督检验。
二、性能特点此型蒸汽发生器具有以下优点：1、合理的设计结构，可有利于安装、操作、节能。
2、壳体采用优质钢材，强度高、耐腐蚀。
3、采用高压旋涡泵，供水时间短、经久耐用。
4、加热时间短，可连续产生蒸汽。
5、结构紧凑、简易、材料耗用少。
6、快装出厂到使用现场后，只需要安装管道、仪表、阀门等附件，即可运行。
7、安装移动方便，只需客户提供合理的蒸汽发生器位置即可。
8、可供应蒸汽冲开水，又可以用于采暖。
三、应用领域服装洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用；食品机械行业：豆腐机、蒸箱、包装机、涂料设备、封口机、等设备的配套使用包装机械行业：贴标机、套标机配套使用生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用；其他行业：（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲美容会所）桑拿洗浴、热交换设备等。
四、出厂配套附件1、蒸汽发生器主机：蒸汽发生器本体、底座。
2、阀门、仪表（见出厂配套清单）3、技术文件：蒸汽发生器总图、电气控制图、安装使用说明书、发货清单各1份，产品质量证明书及保修卡各1份。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电加热蒸汽发生器
电热蒸汽锅炉以电能为能源，无噪音、绝无污染。
采用优质加热管，表面热负荷低，热效率高。
采用高级离心玻璃棉多层保温，进口彩板外包装；两端采用活体包装盖，方便安装检修；电器元件是电蒸汽锅炉的核心部分，本产品所采用的外购电器元件均荣获“中国驰名商标”、“中国名牌”产品、国家“3C强制认证”产品；高级配置铸就高端产品，高端产品满足安全放心。
型号：WDR系列出口压力：1.0-1.6
蒸发量：0.1-2T/h 结构形式：卧式
燃料耗量：70KW-1400KW 价格：1-25万元
品牌：永兴
主要特点：
1、采用先进的电加热管，每组电热元件采用集中束型法兰连接，独立设置，具有结构简单，机械强度高，安全可靠，更换方便，其表面负荷低，使用寿命长。
2、锅炉启动、停止速度快，运行负荷调节范围大，调节速度快，操作简单。
3、加热元件根据温差及负荷的变化自动调整加热管的投入组数，并可自动转换投入次序，不仅节约能耗，而且使每组加热管的运行时间均衡，从而均匀加热管的寿命。
4、加热元件亦可手动投入或停止，方便用户灵活调整锅炉发热量。
5、采用先进的电脑锅炉控制器PLC微电脑可编程控制及显示屏，通过人机界面设定其工作压力、工作时间等功能，可显示设备状态运行参数及故障报警；具有性能可靠、自动化程度高、使用方便等优点。
6、电器元件具有CE和CCC论证标志，选用国内外优质产品，并经试炉老化检验，保证了锅炉的长期正常运行。
7、大功率电蒸汽锅炉采用炉体与控制柜分离方式，可单台
或多台并联使用，避免了电器元件受热而影响使用.
保护功能：
1、电源异常保护功能：锅炉立刻停止运行。
2、漏电保护功能：控制系统检测到电热元件漏电后，将自动切断电源。
3、缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。
4、电源异常保护功能：锅炉立刻停止运行。
永兴集团：
河南永兴锅炉集团有限公司（原太康县永兴锅炉有限责任公司），是国家质量监督检验检疫总局定点的A级锅炉和A1、A2类压力容器的制造企业，具有独立的法人资格，也是集科研、生产、销售为一体的高新技术型企业，主导产品：燃油气蒸汽锅炉、燃油气热水锅炉、生物质蒸汽/热水锅炉，导热油锅炉、电加热锅炉、蒸汽发生器等，欢迎各界人士进厂考察、致电咨询。
