浅析10kV 配电线路设计技术要点
浅析10kV 配电线路设计技术要点
作者：张德强张永栋
来源：《世纪之星·交流版》2014年第06期
【摘要】在电力工程中，配电线路的设计直接影响着供电企业的运行，本文主要探讨在电力工程中，针对配电线路的设计技术要点提出了施工步骤和注意事项。
【关键词】电力工程；0kV；配电线路；设计要点
在电力工程中，对配电线路的设计是否合理，是否能够发挥出其应有的经济效益和社会效益，是当前衡量电力工程是否成功的一项重要标准。
配电线路的设计是否合理，造价是否均衡等因素，都影响着供电企业的健康运行。
因此，本文将针对在配电线路设计中，配电线路设计的技术要点进行简要的探讨。
一、配电装置选择
1.周围环境温度低于电气设备、仪表和继电器的最低允许温度时，应装设加热装置或采取保措施。
在积雪、覆冰严重地区，应采取防止冰雪引起事故的措施。
隔离开关的破冰厚度，不应小于设计最大覆冰厚度。
2.选择导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。
在湿热带地区应采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防护措施。
3.配电装置的抗震设计应符合现行国家标准《电力设施抗震设计规范》的规定。
4.设计配电装置及选择导体和电器时的最大风速，可采用离地10m 高，30年一遇10min 平均最大风速。
设计最大风速超35m/s 的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。
5.对布置在居民区和工业区内的配电装置，其噪声应符合现行国家标准《工业企业噪声控制设计规范》和《城市区域环境噪声标准的规定》的规定。
6.海拔超过1000m的地区，配电装置应选择适用于该海拔高度的电器和电瓷产品，其外部绝缘的冲击和工频试验电压应符合现行国家标准的有关规定。
二、导体和电器的设计选用
1.配电装置的绝缘水平应符合现行家标准《电力装置的过电压保护设计规范》的规定。
2.设计所选用的电器允许最高工作电压不得低于该回路的最高运行电。
设计所选用的导体和电器，其长期允许电流不得大于该回路的最大持续工作电流；对屋外导体和电器尚应考虑日照对载流量的影响。
3.验算导体和电器用的短路电流，应按下列情况进行计算：除计算短路电流的衰减时间常数外，元件的电阻可略去不计。
在电气连接的网络中应计及具有反馈作用的异步电动机的影响和电容补偿装置放电电流的影响。
4.验算导体和电器稳定、热稳定以及电器开断电流所用的短路电流，应按设计规划容量计算，并应考虑电力系统的远景发展规划。
确定短路电流时，应按可能发生最大短路电流的正常接线方式计算。
5.验算导体短路热效应的计算时间，宜采用主保护动作时加相应的断路器全分闸时间，当主保护有死区时，应采用对该死区起作用的后备保护动作时间，并需采用相应的短路电流值。
验算电器时宜采用后备保护动作时间加相应的断路器全分闸时间。
6.导体和电器的动稳定、热稳定以及电器的短路开断电流，可按三相短路验算，当单相、两相接地短路较三相短路严重时，应按严重情况验算。
7.用熔断器保护的电压互感器回路，可不验算动稳定和热稳定。
用高压限流熔断器保护的导体和电器，可根据限流熔断器的特陡验算其动稳定和热稳定。
8.校核断路器的断流能力，宜取断路器实际开断时间的短路电流作为校验条件。
装有自动重合闸装置的断路器，应计及重合闸对额定开断电流的影响。
9.裸导体的正常最高工作温度不应大于+70℃，在计及日照影响时，钢芯铝线及管形导体不宜大于+80℃。
当裸导体接触面处有渡锡的覆盖层时，其最高工作温度可提高到+80℃。
三、10kV配电线路初步设计
3.1 线路总的部分线路总的编制说明部分主要包括设计依据、线路走径、工程概况三部分。
3.2线路机电部分。
线路机电部分一般包括气象条件的选择、导线架设技术要求、绝缘子串和金具组装方式、导线的防振等方面内容。
3.3 10kV线路的杆塔。
杆塔型式一般主要分为：直线杆塔、耐张杆塔、转角杆塔、终端杆塔四种杆塔型式。
在工程设计中，一般应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。
在杆塔型式的选择时，必须说明采用直线杆塔或承力杆塔型式的理由，包括各种杆塔
型式的特点、适用地区、使用钢材、混凝土量等技术经济指标，综合考虑基础和线路占用走廊等因素后，进行综合的技术经济比较，优选杆塔型式。
3.4 路径的选择。
送电线路设计的好坏，取决于路径选择。
它反映在技术经济上是否合理，同时对以后运行维护、抢修是否方便有重要意义。
因此，选择一条线路路径，必须到当地调查研究及现场勘察，现场人员必须有设计人员、测量人员、技经人员、当地政府及其他有关人员参加（不过大多时候技经人员工作量多都设办法到现场，而是由设计人员在现场收资提供参数进行编制预算），以便碰到问题及时在图纸上修改。
尽量做到线路路径比较合理，减少在施工以后，施工单位在施工期间与当地村民的摩擦，有利于线路可行施工。
参考文献：
[1]郑武龙，姜峰远.用于10kV配电线路的便携式电参量在线测量装置的设计电测与仪表.
[2]刘文龙.浅析配电线路设计技术要点价值工程.
[3]黄育宏.10kV架空配电线路工程设计分析农村电气化.。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析1. 引言1.1 10kV配电架空线路设计要点分析10kV配电架空线路设计是电力系统中非常重要的一环，其设计质量直接关系到电力系统的安全稳定运行。
本文将对10kV配电架空线路设计要点进行分析，从线路走向设计、线路参数设计、导线选择、绝缘子选择和金具选择等方面进行详细探讨。
通过对这些要点的深入分析，可以为工程师们在设计10kV配电架空线路时提供一些有益的参考和指导，以确保设计方案的合理性和可靠性。
在电力系统建设和改造中，10kV配电架空线路设计不仅要考虑经济性和技术性，还要考虑环境因素和安全性，只有全面考虑各方面因素，才能设计出符合实际要求的优质线路工程。
希望本文的分析能为广大电力工程师在10kV配电架空线路设计中提供一些帮助和启示。
2. 正文2.1 线路走向设计在进行10kV配电架空线路设计时，线路走向设计是一个至关重要的环节。
线路走向的设计不仅直接影响到线路的供电可靠性和运行效率，还关系到供电范围的覆盖和维护的便利性。
在进行线路走向设计时，需要考虑以下几个方面：1. 地形地貌因素：线路走向应尽量避开复杂地形和山区，避免因地形起伏导致线路过高或者过低，增加线路的故障风险。
在穿越河流、湖泊等水域时，需要考虑水域宽度、水深等因素，确保线路安全可靠。
2. 建筑物和植被因素：线路走向应尽量避开高层建筑物或者茂密植被，避免因外界物体对线路的影响导致供电故障。
考虑到城市规划和环境保护，线路走向设计还需考虑对周边环境的影响，尽量减少对周边居民生活的干扰。
3. 供电范围和负荷需求：线路走向设计应充分考虑到供电范围和负荷需求，确保线路能够有效覆盖供电范围，并考虑未来的供电扩展需求。
根据不同区域的用电负荷情况，合理确定线路走向，避免因供电负荷不均衡导致线路负荷过重或过轻。
线路走向设计是10kV配电架空线路设计中至关重要的一环，需要综合考虑地形地貌、建筑物和植被因素以及供电范围和负荷需求等方面因素，设计出符合实际需求的线路走向，确保线路供电安全可靠、运行高效。

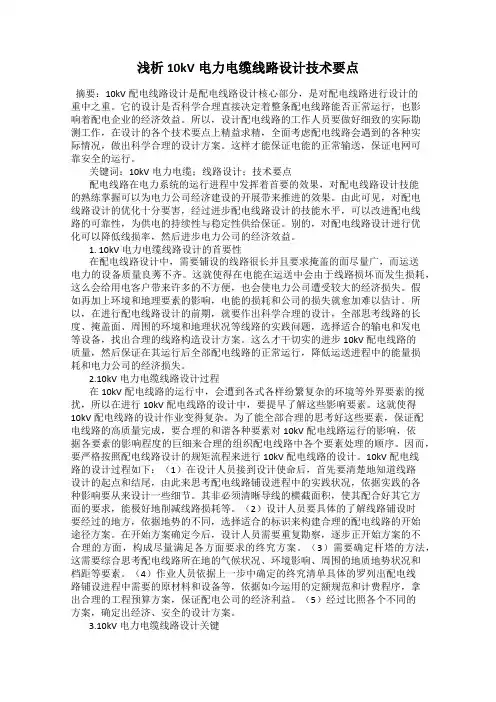

浅析10kV电力电缆线路设计技术要点
浅析10kV电力电缆线路设计技术要点摘要：10kV配电线路设计是配电线路设计核心部分，是对配电线路进行设计的重中之重。
它的设计是否科学合理直接决定着整条配电线路能否正常运行，也影响着配电企业的经济效益。
所以，设计配电线路的工作人员要做好细致的实际勘测工作，在设计的各个技术要点上精益求精，全面考虑配电线路会遇到的各种实际情况，做出科学合理的设计方案。
这样才能保证电能的正常输送，保证电网可靠安全的运行。
关键词：10kV电力电缆；线路设计；技术要点配电线路在电力系统的运行进程中发挥着首要的效果，对配电线路设计技能的熟练掌握可以为电力公司经济建设的开展带来推进的效果。
由此可见，对配电线路设计的优化十分要害，经过进步配电线路设计的技能水平，可以改进配电线路的可靠性，为供电的持续性与稳定性供给保证。
别的，对配电线路设计进行优化可以降低线损率，然后进步电力公司的经济效益。
1. 10kV电力电缆线路设计的首要性在配电线路设计中，需要铺设的线路很长并且要求掩盖的面尽量广，而运送电力的设备质量良莠不齐。
这就使得在电能在运送中会由于线路损坏而发生损耗，这么会给用电客户带来许多的不方便，也会使电力公司遭受较大的经济损失。
假如再加上环境和地理要素的影响，电能的损耗和公司的损失就愈加难以估计。
所以，在进行配电线路设计的前期，就要作出科学合理的设计，全部思考线路的长度、掩盖面、周围的环境和地理状况等线路的实践问题，选择适合的输电和发电等设备，找出合理的线路构造设计方案。
这么才干切实的进步10kV配电线路的质量，然后保证在其运行后全部配电线路的正常运行，降低运送进程中的能量损耗和电力公司的经济损失。
2.10kV电力电缆线路设计过程在10kV配电线路的运行中，会遭到各式各样纷繁复杂的环境等外界要素的搅扰，所以在进行10kV配电线路的设计中，要提早了解这些影响要素。
这就使得10kV配电线路的设计作业变得复杂。
为了能全部合理的思考好这些要素，保证配电线路的高质量完成，要合理的和谐各种要素对10kV配电线路运行的影响，依据各要素的影响程度的巨细来合理的组织配电线路中各个要素处理的顺序。

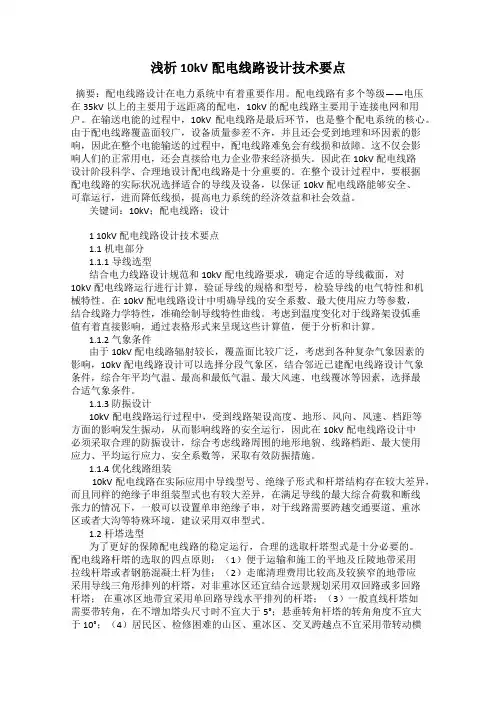

浅析10kV配电线路设计技术要点
