默纳克NICE3000并联设置说明展开全文东芝电梯封超载秘笈默纳克常用的功能码开通(上)默纳克常用的功能码开通(下)NICE3000+软件升级后强化功能说明新时达系统运行次数及密码设置通力电梯主板LCECPU解锁步骤西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动力检测异常故障处理默纳克F5-25组参数轿顶板常开常闭输入信号设置目录一、NICE3000并联功能需要设置以下参数二、物理楼层及楼层地址设置说明三、电梯最高、最低层设置四、CAN通讯方式并联接线方案说明五、并联梯个例说明一、NICE3000并联功能需要设置以下参数参数含义群控数量并联时设置F6-07群控数量1~22F6-08电梯编号1、2主梯:1 副梯：2F5-31Y6功能选择主梯:14副梯：14如出现两台并联电梯楼层结构不同的特殊情况下，电梯还需进行其他设置，详见并联个例说明。
二、物理楼层及楼层地址设置说明物理楼层是相对于NICE3000系统，区别于用户所指的楼层，根据平层插板安装位置而定，安装位置最低的平层插板所对应的楼层（如地下一层）其物理楼层为1 层，最高层按照平层插板的个数依次累加。
当两台电梯并联时，同一楼层的物理楼层一致。
注意:1、如果楼层结构不一样，物理楼层应按两台电梯中位置最低的楼层计算，两台电梯重叠区间的物理楼层相同，即使其中一台电梯不停靠某层，该层依然要安装平层插板，用户可通过设置服务层使此电梯不停靠该层。
2、两台电梯并联时，外召板地址应按该层物理楼层来设置，只有将两台电梯同一楼层的外召地址设为一致，才能准确的实现并联运行。
三、电梯最高、最低层设置两台电梯并联时，两台电梯的最低层F6-01和最高层F6-00应按相应电梯的最低层和最高层所对应的物理地址来设置。
四、CAN通讯方式并联接线方案说明并联 CAN 通讯的连接方式，在使用过程中还有如下须要注意的事项：1、轿顶板拨码设置梯号轿顶拨码BIT1BIT2BIT3BIT4BIT5主梯1SW1OFF OFF OFF ON ON副梯2SW1ON OFF OFF ON ON2、主控制板继电器输出设置在上图中两台电梯的CAN通讯线中CAN+ 通过主控制板的Y6-M6 进行转接，保证两台电梯在掉电等异常情况下不相互影响，因此需要设置以下参数将F5-31参数Y6功能选择并联时设置14。
默纳克-NICE3000调试说明书(修改版)

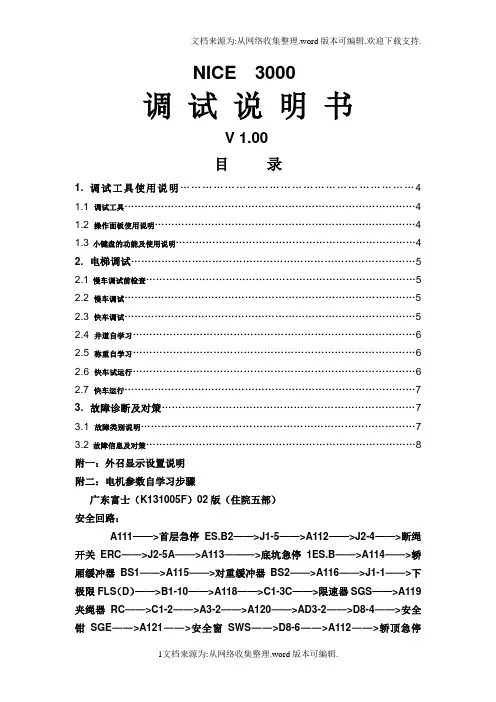

NICE 3000调试说明书V 1.00目录1. 调试工具使用说明 (4)1.1调试工具 (4)1.2操作面板使用说明 (4)1.3小键盘的功能及使用说明 (4)2. 电梯调试 (5)2.1慢车调试前检查 (5)2.2慢车调试 (5)2.3快车调试 (5)2.4井道自学习 (6)2.5称重自学习 (6)2.6快车试运行 (6)2.7快车运行 (7)3. 故障诊断及对策 (7)3.1故障类别说明 (7)3.2故障信息及对策 (8)附一：外召显示设置说明附二：电机参数自学习步骤广东富士（K131005F）02版（住院五部）安全回路：A111——>首层急停ES.B2——>J1-5——>A112——>J2-4——>断绳开关ERC——>J2-5A——>A113———>底坑急停1ES.B——>A114——>轿厢缓冲器BS1——>A115——>对重缓冲器BS2——>A116——>J1-1——>下极限FLS（D）——>B1-10——>A118——>C1-3C——>限速器SGS——>A119夹绳器RC——>C1-2——>A3-2——>A120——>AD3-2——>D8-4——>安全钳SGE——>A121——>安全窗SWS——>D8-6——>A112——>轿顶急停ES.T——>DX1-4——>X1—4——>A123轿厢急停ES.C——>X1-5DX1-5——>AD3-3——>A124——>A3-3——>C1-1——>盘车轮TS——>TG5-3——>C1-6——>A125——>JX-4——>控制柜急停ES.M——>JX-7——>A126——>相序XJ （应急电源UPS）——>TG5-4——>A130——>A1——SAF安全接触器——A2——>A101紧急电动运行：封线号A114——>A121（从轿厢缓冲器A115——>对重缓冲器A116——>下限位A117——>上限位A118——>限速器A119——>夹绳器A120——>安全钳A121）。
