配电箱的经验公式组价方法
1、说明:《配电箱预算价格编制方法》是一种经验公式,在没有配电箱成品价格的情况下编制电气安装工程预算(招投标报价)时,取定配电箱价格的一种好办法,但在编制工程结算时,还是应该按省定额站的统一规定,以实际购买配电箱的价格换算成预算价格进行结算。若实际施工时不是采用成品(定型)配电箱,则只能按“第二册电气设备安装工程”基价表的有关规定执行。
2、配电箱预算价格计算公式还可以表示为:
A=∑BK+C+D
式中:A-为配电箱的预算价格
∑B-为箱内各开关器件价格之和
C-为钢制配电箱体价格
D-为箱内辅助材料费
K-综合系数(配套费),K值取定(部标取1.36、国标取1.40)

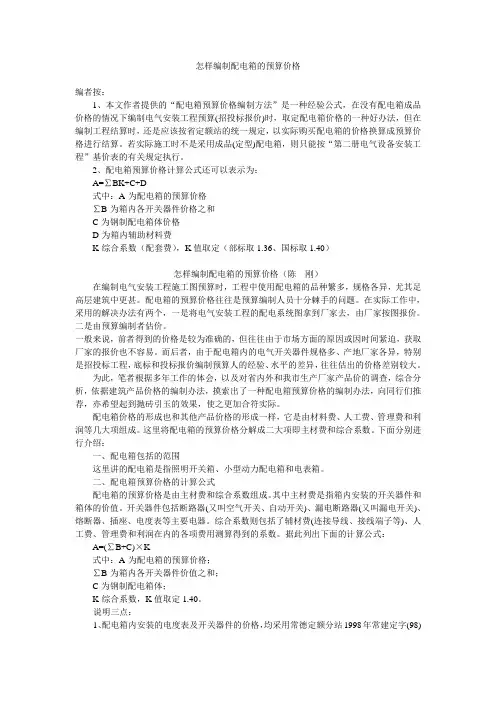

怎样编制配电箱的预算价格
在编制电气安装工程施工图预算时,工程中使用配电箱的品种繁多,规格各异,尤其就是高层建筑中更甚。配电箱的预算价格往往是预算编制人员十分棘手的问题。在实际工作中,采用的解决办法有两个,一是将电气安装工程的配电系统图拿到厂家去,由厂家按图报价。二是由预算编制者估价。
一般来说,前者得到的价格是较为准确的,但往往由于市场方面的原因或因时间紧迫,获取厂家的报价也不容易。而后者,由于配电箱内的电气开关器件规格多、产地厂家各异,特别是招投标工程,底标和投标报价编制预算人的经验、水平的差异,往往估出的价格差别较大。
为此,笔者根据多年工作的体会,以及对省内外和我市生产厂家产品价的调查,综合分析,依据建筑产品价格的编制办法,摸索出了一种配电箱预算价格的编制办法,向同行们推荐,亦希望起到抛砖引玉的效果,使之更加合符实际。
配电箱价格的形成也和其他产品价格的形成一样,它是由材料费、人工费、管理费和利润等几大项组成。这里将配电箱的预算价格分解成二大项即主材费和综合系数。下面分别进行介绍:
一、配电箱包括的范围
这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。
二、配电箱预算价格的计算公式
配电箱的预算价格是由主材费和综合系数组成。其中主材费是指箱内安装的开关器件和箱体的价值。开关器件包括断路器(又叫空气开关、自动开关)、漏电断路器(又叫漏电开关)、熔断器、插座、电度表等主要电器。综合系数则包括了辅材费(连接导线、接线端子等)、人工费、管理费和利润在内的各项费用测算得到的系数。据此列出下面的计算公式:A=(∑B+C)×K
式中:A-为配电箱的预算价格;
∑B-为箱内各开关器件价值之和;
C-为钢制配电箱体;
K-综合系数,K值取定1.40。
说明三点:
1、配电箱内安装的电度表及开关器件的价格,均采用常德定额分站1998年常建定字(98)第(012号”发布的“九八安装工程主要材料预算价格”,市定额分站未发布的开关器件的预算价格,可按安装材料顶算价格编制办法组价并按审批手续报市站批准备案。
2、配电箱箱体分开关箱,单相电度表箱和三相电度表箱三类,其价格列于表1。
开关箱单相电度表箱三相电度表箱
代号位数价格代号表数价格编号名称价格备注
1 4 54 1 1表箱85 1 1表箱320 箱内可装三相电
流电表
DZ10-250开关
2 6 65 2 2表箱130
3 8 8
4 3 3表箱178 2 2表箱370 箱内可装三相电
流电表
DZ10-250开关
4 10 9
5 4 4表箱210
5 12 105 5 6表箱360 3 3表箱480 箱内可装三相电
流电表
DZ10-250开关6 14 125 6 8表箱440
7 16 141 7 10表
箱520 4 大表箱840 箱内可装刀开关,
DZ10-250,胶闸
刀开关4个,
RC1A-30~60A6
个。
8 20 165 8 12表
箱
620
9 24 190 9 14表
箱
760
10 30 222 10 16表
箱
880
11 36 259
注:单相电度表箱中可装相应的开关、熔断器。
3、综合系数是经过反复测算,使用数年而得到证实可行的一个经验数据。
二、配电箱体价格的形成和选用
1、配电箱体的价格是组成配电箱预算价格的重要因素,表1列出的配电箱体的规格,是反复查省内外和我市几家生产厂家的产品规格、尺寸后综合归纳出来的,尤其是调查了我市几个住宅小区已安装的最新款式的配电箱的规格及做法。有一定的先进怀和广泛的适用性。箱体为金属箱体、开关箱配有塑料门盖,电度表箱有钢护网玻璃门。
其价格组成按照《湖南省统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算的,同时采用了1998年11月省内冷轧薄钢板的价格作为箱盒的主材价。
2、开关箱体的选用:表1中开关箱体有11种规格,组价时如何选用呢?
(1)、开关箱内安装的开关器件是断路器、漏电保护器、插座等,这些产品的生产厂家都是按一定模数化生产的,各种型号的开关器件其宽度都是模数E的倍数,开关器件在箱体内的组装也即模数E的相加。表1所列开关箱的结构型式及规格,综合并吸收了如下厂家如天津梅兰日兰、广东惠州通用奇胜、邢台鑫明、常州新安、西门子(中国)有限公司、长沙华星的产品特点。
为了简明起见,我们把“模数”简化为“位”,即将模数为2E的单极断路器定为1“位”,
亦即2E=1位。那么一个两极的断路器则为2倍,二个两极的断路器则为4位。表2列山
近年来我市常用开关器什的“位”数。根据开关箱里安装的开关器件查表2中相应开关器件
的“位”然后相加,得出的总位数便可在表1中查山开关箱体的代号。开关器件模数表
序型号规格位数序型号规格位数
1 C45N
C45AD断路器1P
2P
3P
4P
1
2
3
4
11 E4EL漏电保护器25A≤
63A
E4EL漏电保护器25A≤
63A
2P
4P
2
4
12 E4EL漏电附件
32A、50A
E4EL32/4/30C
E4EL50/4/30C
E4EL125/4/30C
E4EL32/4/100C
E4EL50/4/100C
2P 2
2
3
6
2
3
2 NC100H
NC100LS断路器1P
2P
3P
4P
1.5
3
4.5
6
3 DPN相线+中性线断路器 1
4 DPNvigi民用漏电断路器 2 13 E4EB漏电断路器10≤
40A
1P+N 2
5 vigiC45ELE
电子式漏电保护附件2P
3P
4P
1.5
2
2.5
14 E4SW漏电隔离开关
63A•80A•100A
63A•80A•100A
63A•80A•100A
2P
3P
4P
2
3
4
6 vigiC45ELM
电磁式漏电保护附件2P
3P
4P
1.5
2
2.5
15 DZ23-40小型断路器
6~40A
1P
2P
3P
4P
2
3
4
vigiC63ELM
电磁式漏电保护附件2P
3P
4P
2.5
3.5
4.5 16 DZ47LI
DZ47LIII漏电断路器
单极二
线
二极二
线
三极三
线
三极四
线
四极四
线
2.5
3
3.5
5.5
6.5
7 Vigi+NC断路器加电磁式漏
电保护附件2P
3P
4P
6.5
8.5
11
8 电气附件SP
OF
MX+OF
MN 0.5
0.5
1
1
17 5SX•5SX2•5SX4•
5SX6
小型断路器
0.5~63A
1P
2P
3P
1P+N
3P+N
1
2
3
2
4
9 鸿雁86系列单相暗插座二孔
三孔
五孔2
2
2
18 5SX6•5SX7
小型断路器
1P
2P
1.5
3
鸿雁三相四孔暗插座≤16A 3
