道岔尺寸表
叉
线
常用单开（交渡）道岔长度表
序号 1 2 3 4 5 6 7 50 8 9 10 11 12 13 渡 50 岔 交 9 12 12 60 12 9 9 专线7628 CZ583 专线（02）7663Ⅰ～Ⅳ 86.178 16.592 13.839 13.839 21.208 15.73 15.009 专线3409 CZ583Z 专线3428 D=6.5m 专线（02）4151-Ⅰ～Ⅳ 专线7650 专线7623 28.848 13.839 16.592 16.592 15.009 21.208 21.208 专线（03）3281 专线3402 专线3402 道 开 道岔 类型 单 钢轨类型 （kg/m） 道岔 号数 18 12 12 60 9 12 9 12 CZ557 SC325 专线4268 专线4257 29.569 43.2 29.4 37.907 13.839 16.592 13.376 16.853 15.73 26.608 16.024 21.054 CZ557Z SC325-500 专线3405 专线（03）3423 图 号 道岔全长 L(m) 60 37.8 37.8 道岔前长 a(m) 22.744 16.592 16.592 道岔后长 a(m) 37.256 21.208 21.208 岔枕图号 专线3386 专线3399 专线3399 备注 专线4223A 专线4249 专线4228
叉
线
常用单开（交渡）道岔长度表
序号 1 2 3 4 5 6 7 50 8 9 10 11 12 13 渡 50 岔 交 9 12 12 60 12 9 9 专线7628 CZ583 专线（02）7663Ⅰ～Ⅳ 86.178 16.592 13.839 13.839 21.208 15.73 15.009 专线3409 CZ583Z 专线3428 D=6.5m 专线（02）4151-Ⅰ～Ⅳ 专线7650 专线7623 28.848 13.839 16.592 16.592 15.009 21.208 21.208 专线（03）3281 专线3402 专线3402 道 开 道岔 类型 单 钢轨类型 （kg/m） 道岔 号数 18 12 12 60 9 12 9 12 CZ557 SC325 专线4268 专线4257 29.569 43.2 29.4 37.907 13.839 16.592 13.376 16.853 15.73 26.608 16.024 21.054 CZ557Z SC325-500 专线3405 专线（03）3423 图 号 道岔全长 L(m) 60 37.8 37.8 道岔前长 a(m) 22.744 16.592 16.592 道岔后长 a(m) 37.256 21.208 21.208 岔枕图号 专线3386 专线3399 专线3399 备注 专线4223A 专线4249 专线4228
轨道、道岔标准
优良 90%及以上
80%及以上
合格 70%及以上
60%及以上
不合格 不符合“合格”标准
不合格项目情况
（1）不影响安全 行车 （2）质量问题要 妥善处理完毕
（1）不影响安全 行车 （2）质量问题要 妥善处理完毕
窄轨铁道道岔质量标准
项目 序 号 1 轨距
2 水平
3 方向
4 轨面 前后 高低
5 接头 平整 度
12 扣件
鱼尾板、螺栓、弹簧垫与轨型配套，规格符合设 用小锤敲击全部
计要求，数量齐全、密贴、紧固有效
扣件
13 道钉
毫 规格与轨型配套，数量齐全， 数量齐全，浮离 米 浮、离不大于2；混凝土轨枕 不大于2
螺栓、压板紧固齐全，浮离 不大于2
用塞尺检查，用 小锤敲击
14 轨枕 毫 轨枕间距符合设计，误差±50 间距 米

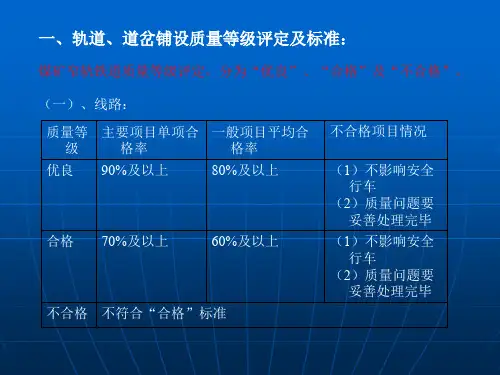

一、轨道、道岔铺设质量等级评定及标准：
煤矿窄轨铁道质量等级评定，分为“优良”、“合格”及“不合格”。
（一）、线路：
质量等 主要项目单项合 一般项目平均合
级
格率
格率
优良 90%及以上
80%及以上
合格 70%及以上
60%及以上
不合格 不符合“合格”标准
不合格项目情况
（1）不影响安全 行车
（2）质量问题要 妥善处理完毕
毫米 尖轨开程为80~110
毫米 尖轨根部不大于8，其它同线路部分 检查所有轨缝 的要求相同
毫米 600毫米规矩572，偏差+2，0； 900毫米规矩872，偏差+2，0
每组道岔二处
毫米 零件齐全，安装牢固，无松动、失效 现象。心轨尖端与护轨工作边中点相 对（垂直）偏差±50
铁路道岔安装、作业培训教材(最新)
道岔安装培训技术资料第一部分：ZD6型转换装置一、ZD6型转辙机（如下图）：二、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动.由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
(如下图）:主轴:由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆,挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后,自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路.移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成,用来表示道岔尖轨所在的位置.安全接点（遮断开关)用来保证维修安全.外壳:固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦.同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v;额定电流2。
0A，摩擦电流2。
3—2。
9A;额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0。
14）×2Ω,刷间总电阻4.9±0.245Ω。
（如下图)：电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成:第一级小齿轮带动大齿轮,减速比103：27，第二级为行星传动式,减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内,内齿轮里装有外齿轮。
最新道岔护轨各部尺寸及测量方法9.19
5、50kg/m12#单开道岔图号 专线4257
说明：专线4257， 50kg/m12#单开道岔，道岔 护轨采用H型道岔护轨，由43kg/m钢轨制造。
道岔护轨各部尺寸及测量方法9.19
(1）、直护轨长度及各部尺寸量取方法
说明：该直护轨轨头宽70mm,为12孔护轨，护轨全长 6900mm,叉心前开口端为80mm,150mm后为缓冲段起点 轮缘槽宽度为65mm,有2400mm的均匀刨切段，刨切段 终点为平直段起点，平直段长度为1800mm轮缘槽宽度 为42mm，后半部分与前半部分对称。
(1）、护轨长度及各部尺寸量取方法
说明：该护轨轨头宽70mm,为10孔护轨，护轨全长 4500mm,叉心前开口端为90mm,150mm后为缓冲段起点 轮缘槽宽度为68mm,有1277mm的均匀刨切段，刨切段 终点为平直段起点，平直段长度为1646mm轮缘槽宽度 为42mm，后半部分与前半部分对称。
道岔护轨各部尺寸及测量方法9.19
道岔护轨各部尺寸及测量方 CZ2209
说明：CZ2209 50kg/m9#单开道岔，道岔护轨采 用H型道岔护轨，由43kg/m钢轨制造。
道岔护轨各部尺寸及测量方法9.19
(1）、护轨长度及各部尺寸量取方法
说明：该护轨轨头宽70mm,为6孔护轨，护轨全长 3600mm,叉心前开口端为80mm,150mm后为缓冲段起点 轮缘槽宽度为65mm,有990mm的均匀刨切段，刨切段终 点为平直段起点，平直段长度为1320mm轮缘槽宽度为 42mm，后半部分与前半部分对称。
道岔护轨各部尺寸及测量方法9.19
2、H型道岔护轨
特点：H型道岔护轨由普通的钢轨加工而成，由H型护轨、 护轨垫板、调整片和联结螺栓组成，护轨与基本轨不直 接联结，故又称分开式护轨结构。
铁路道岔安装、作业培训教材(最新)
道岔安装培训技术资料第一部分：ZD6型转换装置一、ZD6型转辙机（如下图）：二、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。
由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
（如下图）：主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆，挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。
移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。
安全接点（遮断开关）用来保证维修安全。
外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。
同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
（如下图）：电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。
轨道及道岔安装标准
轨道及道岔安装标准1、轨道的铺设标准1.1井下运输大巷铺设轨道必须使用轨型为30kg/m及以上的轨道。
斜巷及采区等区域铺设轨道可根据设计选择轨型，但轨型不得低于22kg/m。
1.2轨道扣件必须齐全、紧固并与轨型相符。
轨道接头必须使用合格的道夹板或鱼尾板，并用4条螺栓固定，井下铺设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板，道夹板不得有断裂或少眼等现象。
1.3所有轨道接头间距不得大于5mm，高低和左右错差不得大于2mm。
1.4轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm（煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m弦量不超过50mm）；曲线段，目视圆顺，用2m 弦量相邻正矢差半径50m以下不超过3mm。
1.5轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。
主要运输线路轨面前后高低允许偏差用10m弦量不超过10mm。
1.6接头采用悬接时，30kg/m型号轨道轨枕距接头距离为240mm，偏差不超过30mm，22kg/m型号轨道轨枕距接头距离为220mm，偏差不超过30mm；接头采用承接时，接头处共3根轨枕，中间一根在两轨道的接头处，另两根分别距中间轨枕240mm（30kg/m轨道）、220mm（22kg/m轨道）；直线段应对接，相对错距不大于50mm；曲线段应错接，相对错距不小于2m。
1.7主要运输线路轨道单轨中心线符合设计要求，偏差为设计值的±50mm；双轨中心线的间距不小于设计要求，不大于设计值的20mm，双轨的中心位置与设计位置的偏移不大于50mm。
1.8主要运输线路轨道轨面的实际标高与设计标高偏差为±50mm；坡度50m内误差不超过1/1000，高差不超过50mm。
1.9井下轨道轨距为600mm，主要运输线路轨道直线段允许偏差+5mm、-2mm；曲线段加宽后允许偏差+5mm、-2mm，在曲线段内应设置轨距拉杆。
地铁专用道岔几何尺寸
地铁专用道岔各部分数值7.8.1 单开道岔轨距。
1）尖轨尖端轨距见表13。
2）尖轨跟端轨距见表14。
表14 尖轨跟端轨距3）导曲线中部轨距按标准图设置。
4）辙叉部分轨距，直、侧向均为1435mm。
5）尖轨在第一拉杆中心处的最小动程：P60-1/9号单开道岔第一牵引点动程为160mm；P50-1/7号单开道岔设一个牵引点，牵引点动程为152mm。
7.8.2 在一般尖轨的构造上，尖轨顶面宽20mm处低于基本轨2mm；顶面宽50mm处高于基本轨1-2mm（AT型尖轨与基本轨同高）。
在机车车辆通过转辙部位时，在尖轨顶面宽20mm以前，全部荷载由基本轨承受。
由尖轨顶面宽20mm处起，尖轨逐渐承受荷载，至顶面宽50mm处，荷载讲全部由基本轨过渡到尖轨上。
7.8.3 护轨采用分开式可调护轨，采用UIC33槽形钢轨或低一等级的钢轨加工制造，护轨顶面高出基本轨顶面12mm。
7.8.4 安装限位器时，限位器A块和限位器B块之间的间隙应为7±1mm。
7.8.5 各部分轨距加宽递减。
1）尖轨尖端轨距加宽，按不大于6‰递减率递减至基本轨接头。
2）尖轨尖端与尖轨跟端轨距的差数，直尖轨在尖轨全长范围内均匀递减，曲尖轨按标准图或设计图办理。
3）尖轨跟端直向轨距加宽向辙叉方向递减，距离为1.5m。
4）导曲线中部轨距加宽，直尖轨时向两端递减至尖轨跟端为3m，至辙叉前端为4m；曲尖轨时按标准图或设计图办理。
5）对口道岔尖轨尖端轨距递减：两尖轨尖端距离小于6m，两尖端处轨距相等时不作递减，不相等时则从较在轨距向较小轨距均匀递减；两尖轨尖端距离大于6m时，则按不大于6‰的递减率递减，但中间应有不短于6mm的相等轨距段。
6）道岔前端与另一道岔后端相连时，尖轨尖端轨距递减率应不大于6‰。
如不能按6‰递减时，可加大前面道岔的辙叉轨距为1441mm；仍不能解决时，旧有道岔容许保留大于6‰的递减率。
7.8.6 导曲线支距与超高。
1）导曲线支距按道岔标准图或设计图设置，在导曲轨与基本轨工作边之间测量。
